Mặt Bích Thép JIS: Tiêu Chuẩn Kỹ Thuật, Phân Loại Và Hướng Dẫn Lựa Chọn Chính Xác

Trong quá trình thi công hệ thống đường ống, một tình huống trớ trêu mà nhiều kỹ thuật viên thường gặp phải là mua mặt bích về nhưng không thể lắp đặt được do lệch lỗ bu lông. Ngay cả khi đường kính danh nghĩa hoàn toàn khớp với ống, việc các lỗ xỏ bu lông không trùng khít khiến toàn bộ phụ kiện trở nên vô dụng.

Vấn đề cốt lõi thường nằm ở sự nhầm lẫn giữa các hệ tiêu chuẩn quốc tế như JIS, DIN và ANSI. Việc không phân biệt rõ các tiêu chuẩn này dẫn đến hệ quả tất yếu là lãng phí chi phí thay thế, đình trệ tiến độ công trình và gây ức chế cho đội ngũ thi công. Mặt bích thép JIS là loại phụ kiện cực kỳ phổ biến tại thị trường Châu Á nói chung và Việt Nam nói riêng nhờ sự hiện diện của các nhà thầu Nhật Bản, Hàn Quốc. Tuy nhiên, nếu không hiểu sâu về thông số kỹ thuật và các ký hiệu K-rating, bạn rất dễ chọn sai chủng loại. Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia để giúp bạn làm chủ tiêu chuẩn JIS trong ngành mặt bích.

Mặt Bích Thép JIS Là Gì?

Mặt bích thép JIS là loại mặt bích được thiết kế và sản xuất dựa trên bộ Tiêu chuẩn Công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Đây là quy chuẩn nghiêm ngặt quy định về kích thước, dung sai, vật liệu và áp suất làm việc nhằm đảm bảo tính đồng bộ tuyệt đối trong các hệ thống cơ khí và xây dựng.

Đặc điểm nhận dạng của mặt bích tiêu chuẩn JIS bao gồm:

• Kích thước: Được tính toán theo hệ mét, phù hợp với các đường ống tiêu chuẩn Á Đông.

• Ký hiệu áp suất: Sử dụng đơn vị "K" (ví dụ: 5K, 10K, 16K, 20K) thay vì Class của Mỹ hay PN của Châu Âu.

• Vật liệu đa dạng: Chủ yếu được chế tạo từ thép carbon (như SS400, S20C) hoặc thép không gỉ (SUS304, SUS316) tùy thuộc vào môi trường lưu chất.

Tại Việt Nam, mặt bích thép JIS được coi là tiêu chuẩn "quốc dân" trong các hệ thống phòng cháy chữa cháy (PCCC) và cấp thoát nước do tính phổ biến của các loại van và máy bơm nhập khẩu từ Nhật Bản và Hàn Quốc.

Nguyên Lý Hoạt Động Của Mặt Bích

Cơ chế vận hành của mặt bích thép JIS dựa trên nguyên lý kết nối cơ khí gián tiếp. Thay vì hàn cố định hai đầu ống, mặt bích đóng vai trò là cầu nối trung gian cho phép lắp ráp và tháo rời hệ thống một cách linh hoạt.

Nguyên lý làm kín diễn ra thông qua ba thành phần chính: Mặt bích – Gioăng đệm (Gasket) – Bu lông. Khi các bu lông được siết chặt với mô-men xoắn định quy, chúng tạo ra một lực ép cực lớn lên bề mặt mặt bích. Lực này nén chặt lớp gioăng nằm ở giữa, làm đầy các rãnh siêu nhỏ trên bề mặt kim loại, từ đó tạo ra một môi trường kín hoàn toàn, ngăn chặn sự thất thoát chất lưu dưới áp suất cao.

Vai trò quan trọng nhất của mặt bích là tạo ra sự chắc chắn trong kết nối nhưng vẫn đảm bảo khả năng bảo trì. Bạn có thể tháo một đoạn ống hoặc một chiếc van ra để vệ sinh mà không cần cắt bỏ đường ống, điều này giúp tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp.

Phân Loại Mặt Bích Thép

Để đáp ứng các yêu cầu khắt khe về địa hình và áp lực, tiêu chuẩn JIS chia mặt bích thành nhiều phân khúc dựa trên kiểu dáng và áp suất.

Phân loại theo kiểu dáng kết nối

• Slip-on (SO - Mặt bích rỗng): Ống được xỏ vào bên trong lỗ mặt bích rồi hàn cả mặt trong lẫn mặt ngoài. Đây là loại dễ lắp đặt nhất và được dùng rộng rãi nhất.

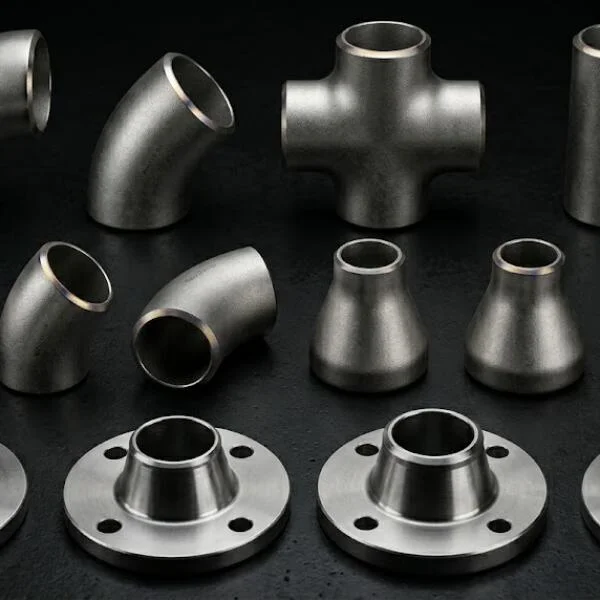

• Weld Neck (WN - Mặt bích cổ cao): Có phần cổ dài để hàn đối đầu trực tiếp với ống. Loại này chịu được áp suất cực cao và rung động mạnh.

• Blind (BL - Mặt bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc làm nắp đậy cho các bồn chứa.

• Threaded (TR - Mặt bích ren): Kết nối với ống bằng đường ren, không cần hàn, thường dùng cho các hệ thống nhỏ và môi trường dễ cháy nổ.

Phân loại theo áp suất (K-Rating)

• JIS 5K: Dùng cho hệ thống áp suất thấp, nước thải hoặc thông gió.

• JIS 10K: Loại phổ biến nhất tại Việt Nam, dùng trong cấp nước và PCCC.

• JIS 16K & 20K: Dùng cho các hệ thống công nghiệp nặng, nồi hơi, dầu khí nơi áp lực chất lưu rất lớn.

Insight: K-rating càng cao thì độ dày của bản bích càng lớn và số lượng bu lông càng nhiều để đảm bảo an toàn kết cấu.

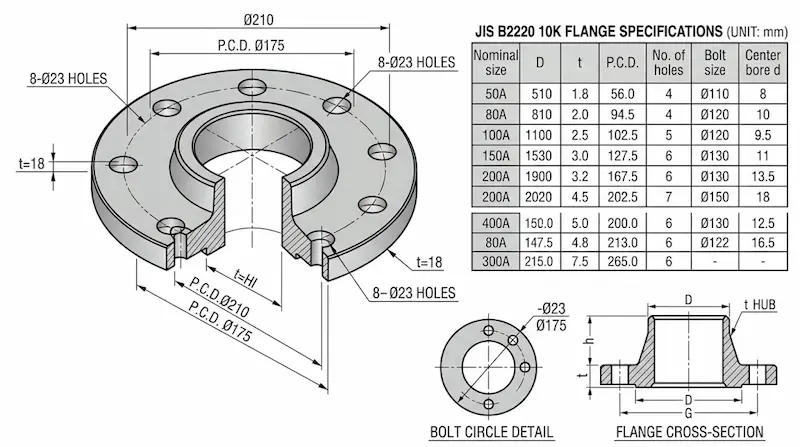

Kích Thước & Thông Số Kỹ Thuật JIS

Một chiếc mặt bích thép JIS được xác định bởi 4 thông số kỹ thuật "vàng" mà bất kỳ kỹ sư nào cũng phải nằm lòng để tránh sai sót:

1. DN (Diameter Nominal): Đường kính danh nghĩa của mặt bích (ví dụ: DN50, DN100). Lưu ý DN là kích thước quy ước, không phải đường kính thực tế của ống.

2. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm của các lỗ bu lông. Đây là thông số quan trọng nhất để lắp khớp hai mặt bích.

3. Số lỗ bu lông: Số lượng lỗ được khoan trên mặt bích (thường là 4, 8, 12, 16... tùy kích thước).

4. Đường kính lỗ bu lông: Kích thước của lỗ xỏ bu lông, thường lớn hơn thân bu lông từ $1mm$ đến $3mm$.

Lưu ý cực kỳ quan trọng: Cùng một kích thước DN100, nhưng mặt bích JIS 5K sẽ có PCD và số lỗ bu lông khác hoàn toàn so với JIS 10K. Việc nhầm lẫn giữa các cấp áp suất K sẽ khiến bạn không thể xỏ được bu lông qua các lỗ dù chúng có cùng đường kính ống.

So Sánh JIS Với ANSI Và DIN

Hiểu được sự khác biệt giữa các hệ tiêu chuẩn giúp bạn tránh được những sai lầm "chế cháo" không đáng có trên công trường.

Insight: Ba tiêu chuẩn này không thể thay thế trực tiếp cho nhau. Mặc dù cùng là hệ mét, nhưng PCD của mặt bích DIN PN16 và JIS 10K thường lệch nhau vài milimet. Việc cố tình "doa" rộng lỗ bu lông để lắp chéo sẽ làm yếu đi kết cấu của mặt bích và tiềm ẩn nguy cơ nổ đường ống dưới áp lực cao.

Tại Sao Mặt Bích JIS Dễ Bị Chọn Sai?

Dưới góc độ phân tích chuyên sâu, rủi ro chọn sai mặt bích thép thường đến từ 3 nguyên nhân chủ quan:

• Nhầm lẫn giữa DN và Inch: Trong khi JIS dùng DN (mm), nhiều thợ quen gọi theo hệ Inch (ví dụ 2", 4"). Tuy nhiên, 1" của JIS có thể có sự khác biệt nhỏ về kích thước phủ bì so với 1" của tiêu chuẩn ANSI.

• Không hiểu rõ về K-Rating: Nhiều khách hàng chỉ đặt hàng "mặt bích DN100" mà bỏ quên cấp áp suất. Như đã phân tích, JIS 5K và JIS 10K không thể lắp chung.

• Bỏ qua thông số PCD: Đây là lỗi phổ biến nhất khi mua lẻ phụ kiện để thay thế cho một hệ thống van cũ. Nếu van sản xuất theo chuẩn JIS 10K nhưng bạn mua mặt bích tiêu chuẩn khác, bạn sẽ không bao giờ vặn được bu lông.

Chỉ cần một sai lệch $2mm$ ở thông số PCD, toàn bộ công đoạn hàn nối sẽ phải dừng lại, gây thiệt hại lớn về nhân công và thời gian.

Ứng Dụng Thực Tế Của Mặt Bích Thép

Nhờ tính đồng bộ cao và chất lượng ổn định, mặt bích thép JIS hiện diện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống hạ tầng: Cấp nước sạch đô thị, xử lý nước thải công nghiệp.

• An toàn công trình: Hệ thống đường ống PCCC trong các tòa nhà cao tầng và nhà xưởng.

• Cơ điện (MEP): Hệ thống HVAC, điều hòa trung tâm sử dụng chiller.

• Công nghiệp nặng: Kết nối các đầu hút/xả của máy bơm công suất lớn, các hệ thống van cầu, van cổng tiêu chuẩn Nhật Bản.

• Bồn chứa: Kết nối các nắp bồn chứa hóa chất hoặc xăng dầu bằng mặt bích mù (Blind Flange).

Sai Lầm Thường Gặp Khi Chọn Mặt Bích JIS

• Chỉ quan tâm đến đường kính (DN): Quên mất rằng độ dày và số lỗ bu lông phụ thuộc vào áp suất K.

• Bỏ qua vật liệu: Sử dụng mặt bích thép carbon cho môi trường nước biển hoặc hóa chất ăn mòn, dẫn đến rỉ sét và thủng mối nối sau vài tháng.

• Không kiểm tra tiêu chuẩn của thiết bị đi kèm: Lắp mặt bích JIS vào một chiếc van nhập khẩu từ Châu Âu (chuẩn DIN).

• Dùng sai loại gioăng: Chọn gioăng cao su cho môi trường nhiệt độ cao hoặc gioăng không chịu được áp suất tương ứng với mặt bích.

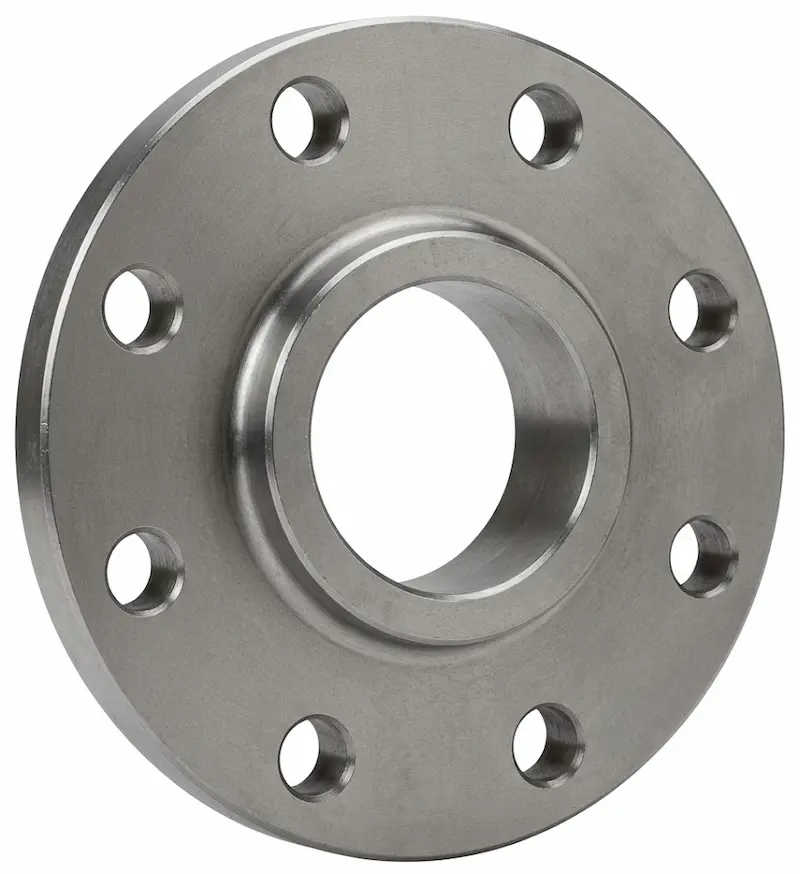

Cách Chọn Mặt Bích Thép JIS Chuẩn Kỹ Thuật

Để đảm bảo chọn đúng loại mặt bích thép ngay từ đầu, hãy tuân thủ checklist 5 bước của chuyên gia:

1. Xác định kích thước danh nghĩa (DN): Phải khớp hoàn toàn với đường kính ngoài của ống thép đang dùng.

2. Xác định K-rating (Áp suất): Hệ thống của bạn hoạt động ở bao nhiêu Bar? Thông thường 10 Bar tương đương với JIS 10K.

3. Chọn vật liệu: Thép SS400 cho nước sạch, PCCC; Inox SUS304/316 cho hóa chất, thực phẩm.

4. Kiểm tra thông số PCD và số lỗ: Đối chiếu với catalogue hoặc thiết bị (van, bơm) cần kết nối.

5. Xác định kiểu Flange: Bạn cần loại hàn rỗng (SO), hàn cổ (WN) hay mặt bích mù (BL)?

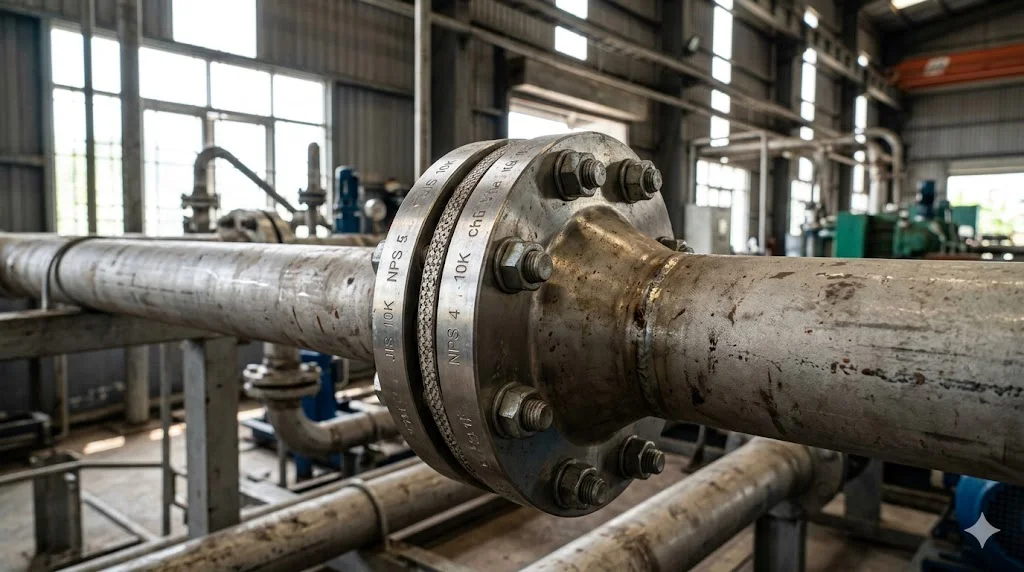

Hướng Dẫn Lắp Đặt Đúng Cách

Lắp đặt mặt bích không chỉ là vặn ốc, đó là một quy trình kỹ thuật cần sự tỉ mỉ:

• Bước 1: Làm sạch bề mặt: Loại bỏ bụi bẩn, dầu mỡ và rỉ sét trên bề mặt gương của mặt bích.

• Bước 2: Đặt gioăng đệm: Đảm bảo gioăng nằm chính giữa, không lệch để lực ép được phân bổ đều.

• Bước 3: Siết bu lông theo hình sao: Luôn siết các bu lông đối diện nhau (theo sơ đồ hình sao hoặc chữ X). Cách này giúp mặt bích không bị vênh và gioăng được nén đều.

• Bước 4: Kiểm tra áp lực: Sau khi lắp, thực hiện test áp suất để đảm bảo không có rò rỉ vi mô tại mối nối.

FAQ - Câu Hỏi Thường Gặp

1. JIS 10K tương đương với PN bao nhiêu của tiêu chuẩn DIN?

Về mặt chịu áp, JIS 10K thường được so sánh tương đương với PN10 hoặc PN16. Tuy nhiên, kích thước hình học (PCD và lỗ bu lông) của chúng hoàn toàn khác nhau.

2. Có thể dùng mặt bích JIS thay cho ANSI được không?

Tuyệt đối không. Hai tiêu chuẩn này sử dụng hệ đơn vị khác nhau (Mét vs Inch), nên PCD và số lượng lỗ bu lông sẽ không khớp.

3. Mặt bích thép JIS có phổ biến tại Việt Nam không?

Rất phổ biến. Đây là tiêu chuẩn hàng đầu trong các dự án có vốn đầu tư ODA từ Nhật Bản hoặc các hệ thống PCCC tiêu chuẩn.

4. Nên chọn mặt bích thép hay inox?

Dùng thép (mạ kẽm hoặc sơn đen) cho hệ thống nước thông thường để tiết kiệm chi phí. Dùng inox cho môi trường axit, nước mặn hoặc yêu cầu vệ sinh an toàn thực phẩm.

5. Có thể tái sử dụng mặt bích không?

Có thể tái sử dụng phần thân bích nếu không bị cong vênh hoặc ăn mòn. Tuy nhiên, luôn luôn phải thay gioăng mới để đảm bảo độ kín.

Kết Luận

Mặt bích thép JIS là một mắt xích không thể thiếu để tạo nên một hệ thống đường ống vững chắc và linh hoạt. Việc hiểu đúng về K-rating, thông số PCD và sự khác biệt giữa các hệ tiêu chuẩn không chỉ giúp bạn tránh được những lỗi lắp đặt sơ đẳng mà còn đảm bảo an toàn vận hành cho toàn bộ công trình.

Chọn đúng tiêu chuẩn mặt bích ngay từ khâu thiết kế là cách tốt nhất để tiết kiệm thời gian và chi phí cho dự án. Nếu bạn vẫn còn băn khoăn về bảng kích thước JIS chi tiết hoặc cần tư vấn vật liệu phù hợp, hãy liên hệ ngay với các chuyên gia kỹ thuật để nhận được giải pháp tối ưu nhất.
