Steel Pipe Fittings: Cẩm Nang Chuyên Sâu Về Phụ Kiện Đường Ống Thép Cho Kỹ Thuật

Trong quá trình vận hành các hệ thống công nghiệp, một tình huống thực tế thường gặp là sự xuất hiện của các vết rò rỉ tại điểm nối, hoặc nghiêm trọng hơn là không thể lắp ráp các bộ phận do sai lệch về chủng loại phụ kiện. Vấn đề này thường bắt nguồn từ việc lựa chọn sai steel pipe fittings – một lỗi phổ biến nhưng để lại hệ quả cực kỳ tốn kém.

Việc chọn nhầm một phụ kiện không tương thích có thể dẫn đến việc phải dừng toàn bộ hệ thống để bảo trì khẩn cấp, gây lãng phí chi phí nhân công và vật tư. Phụ kiện đường ống thép không chỉ đơn thuần là những mảnh nối; chúng là những "mắt xích quan trọng" định hình tính toàn vẹn của kết cấu. Chỉ cần một fitting sai thông số kỹ thuật, toàn bộ hệ thống áp suất cao có thể đối mặt với nguy cơ nổ hoặc rò rỉ hóa chất độc hại. Hiểu rõ về các loại phụ kiện đường ống thép là điều kiện tiên quyết để đảm bảo sự an toàn và hiệu quả cho mọi công trình.

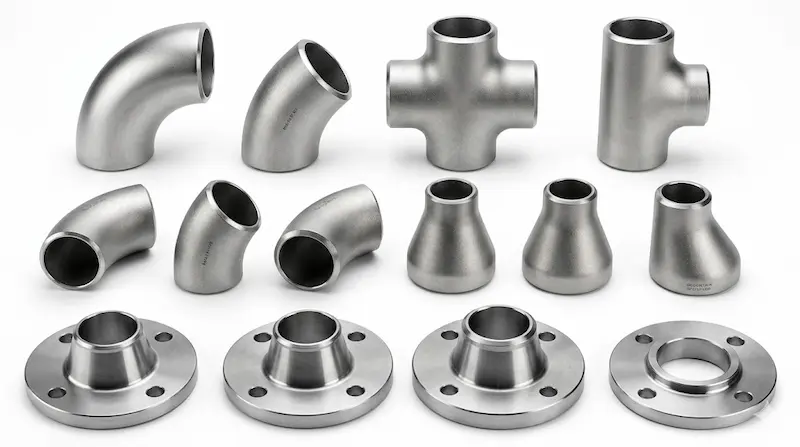

Steel Pipe Fittings Là Gì?

Steel pipe fittings (phụ kiện đường ống thép) là danh mục các thành phần cơ khí được sử dụng để kết nối, chuyển hướng, phân nhánh hoặc thay đổi kích thước đường kính trong một hệ thống dẫn chất lỏng, khí hoặc hơi. Khác với ống thép đóng vai trò là thân dẫn, các phụ kiện này là bộ phận thực hiện các nhiệm vụ điều phối dòng chảy theo sơ đồ thiết kế.

Các ví dụ điển hình bao gồm:

• Elbow (Cút nối): Dùng để thay đổi hướng dòng chảy (thường là 45 hoặc 90 độ).

• Tee (Tê): Dùng để phân nhánh dòng chảy thành các hướng vuông góc.

• Reducer (Côn thu): Thay đổi kích thước đường ống từ lớn sang nhỏ hoặc ngược lại.

• Cap (Chụp): Dùng để bịt kín đầu ống, kết thúc dòng chảy.

Vai trò chủ đạo của steel pipe fittings là đảm bảo sự liên kết chặt chẽ và kín thít giữa các đoạn ống, đồng thời cho phép kỹ sư kiểm soát lộ trình của chất lưu trong những không gian phức tạp.

Nguyên Lý Hoạt Động & Bản Chất Kết Nối

Nguyên lý hoạt động của phụ kiện đường ống thép dựa trên việc tạo ra một môi trường khép kín tuyệt đối thông qua các phương thức kết nối cơ học hoặc nhiệt học. Bản chất của mỗi điểm nối là phải chịu được áp suất bên trong tương đương hoặc cao hơn áp suất định mức của chính đường ống đó.

Hiện nay, có ba kiểu kết nối chính được ứng dụng tùy thuộc vào yêu cầu kỹ thuật:

1. Welded (Kết nối hàn): Bao gồm hàn đối đầu (Butt-weld) và hàn bọc đúc (Socket-weld). Đây là kiểu kết nối bền vững nhất, chịu được áp suất và nhiệt độ cao, thường dùng trong các đường ống cố định lâu dài.

2. Threaded (Kết nối ren): Sử dụng các đường ren để vặn các chi tiết lại với nhau. Kiểu này dễ lắp đặt nhưng giới hạn ở các đường ống kích thước nhỏ và áp suất thấp.

3. Flanged (Kết nối mặt bích): Sử dụng hai mặt phẳng ép vào nhau bằng bu lông. Đây là phương pháp linh hoạt, cho phép tháo rời để vệ sinh hoặc bảo trì định kỳ.

Insight: Việc lựa chọn kiểu kết nối không chỉ phụ thuộc vào chi phí mà còn dựa trên môi trường lưu chất. Ví dụ, trong môi trường hóa chất ăn mòn, kết nối hàn thường được ưu tiên để tránh rò rỉ tại các khe ren.

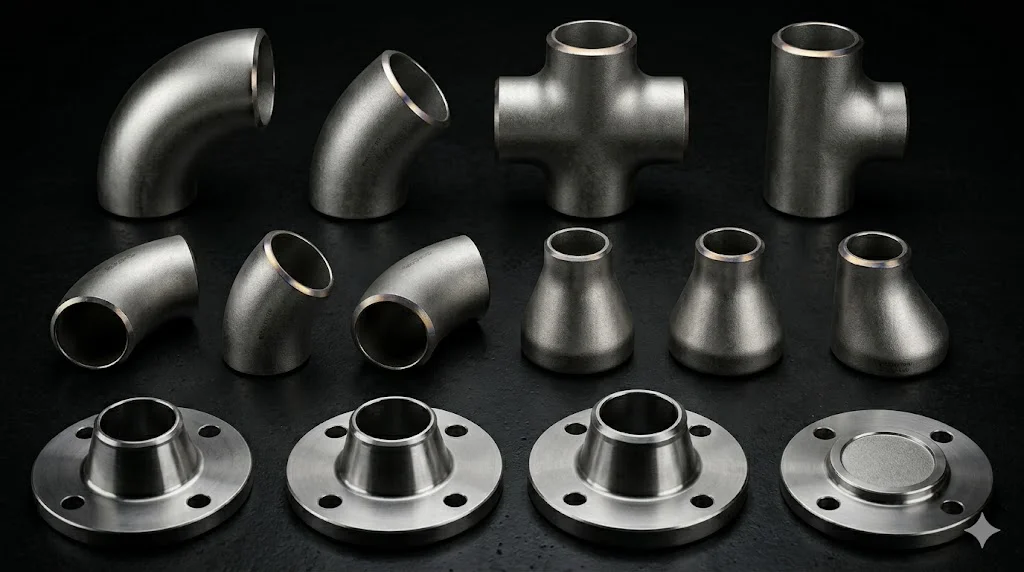

Phân Loại Steel Pipe Fittings Phổ Biến

Để tối ưu hóa hệ thống, việc phân loại phụ kiện đường ống thép cần được xem xét dưới hai góc độ: chức năng và vật liệu cấu thành.

Theo chức năng điều phối:

• Elbow: Có các loại bán kính ngắn (SR) và bán kính dài (LR), giúp điều hướng dòng chảy mà không làm sụt giảm áp suất quá mức.

• Tee: Gồm Equal Tee (Tê đều) và Reducing Tee (Tê thu), hỗ trợ phân tách dòng chảy chính ra các nhánh phụ.

• Reducer: Bao gồm Concentric (đồng tâm) dùng cho ống đứng và Eccentric (lệch tâm) thường dùng cho ống ngang để tránh đọng khí hoặc chất lỏng.

Theo vật liệu thép:

• Carbon Steel (Thép carbon): Độ bền cao, chịu nhiệt tốt, giá thành hợp lý, phổ biến trong cấp thoát nước và HVAC.

• Stainless Steel (Thép không gỉ - Inox): Chống ăn mòn tuyệt vời, phù hợp cho ngành thực phẩm, hóa chất và y tế.

• Alloy Steel (Thép hợp kim): Chứa các nguyên tố như Crôm, Molypden giúp chịu được điều kiện khắc nghiệt như nhiệt độ cực cao trong các nhà máy nhiệt điện.

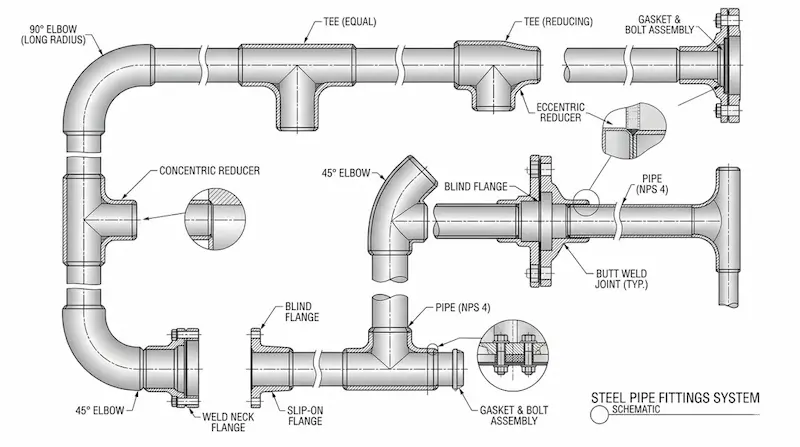

Thông SỐ Kỹ Thuật Quan Trọng

Khi lựa chọn steel pipe fittings, kỹ sư không thể chỉ dựa vào cảm quan mà phải tuân thủ nghiêm ngặt các thông số kỹ thuật sau:

• Size (NPS / DN): Kích thước danh nghĩa của phụ kiện, phải tương thích tuyệt đối với ống dẫn.

• Schedule (SCH): Chỉ số độ dày thành phụ kiện (ví dụ: SCH40, SCH80). Sai lệch SCH là lỗi nghiêm trọng khiến phụ kiện không thể chịu được áp lực làm việc, dẫn đến nứt vỡ.

• Pressure Rating: Cấp áp suất (ví dụ: 3000lb, 6000lb cho phụ kiện ren/hàn bọc đúc).

• Temperature Rating: Khả năng chịu nhiệt của vật liệu, tránh tình trạng bị biến dạng hoặc "giòn" đi theo thời gian.

Tiêu chuẩn sản xuất: Các phụ kiện đạt chuẩn quốc tế thường phải tuân theo các hệ thống như ASTM (về vật liệu), ASME/ANSI (về kích thước và áp suất). Việc sử dụng phụ kiện không rõ tiêu chuẩn là rủi ro lớn nhất đối với tính an toàn của dự án.

So Sánh Các Loại Kết Nối (Weld vs Thread vs Flange)

Mỗi phương pháp kết nối trong danh mục phụ kiện đường ống thép đều có những ưu và nhược điểm riêng biệt.

Quy tắc lựa chọn: Nếu hệ thống của bạn yêu cầu độ kín vĩnh viễn và áp suất lớn, hãy chọn Butt-weld. Nếu bạn cần thường xuyên mở ra để vệ sinh, Flange là sự lựa chọn không thể thay thế.

Tại Sao phụ kiện đường ống thép Quyết Định Độ An Toàn Hệ Thống?

Trong một đường ống dài hàng kilomet, các điểm nối (fittings) chính là những "điểm yếu" tiềm tàng. Thực tế cho thấy, hơn 80% các sự cố rò rỉ hoặc vỡ đường ống xảy ra tại các vị trí lắp phụ kiện.

1. Lỗi vật liệu: Sử dụng phụ kiện thép carbon cho môi trường nước biển sẽ dẫn đến ăn mòn hóa học nhanh chóng, gây thủng ống chỉ sau một thời gian ngắn.

2. Lỗi áp suất: Một cái côn thu (reducer) có độ dày (SCH) thấp hơn ống chính sẽ trở thành "điểm nổ" khi áp suất tăng đột ngột (hiện tượng búa nước).

3. Rủi ro ngành dọc: Đặc biệt trong ngành dầu khí, một lỗi nhỏ tại phụ kiện đường ống thép có thể gây ra thảm họa cháy nổ và ô nhiễm môi trường trên diện rộng.

Vì vậy, phụ kiện không chỉ làm nhiệm vụ kết nối, chúng còn là lớp rào chắn cuối cùng bảo vệ toàn bộ hạ tầng kỹ thuật của doanh nghiệp.

Ứng Dụng Thực Tế Của Steel Pipe Fittings

Nhờ tính đa dạng về vật liệu và kiểu dáng, steel pipe fittings có mặt trong hầu hết các ngành công nghiệp trọng điểm:

• Dầu khí & Lọc hóa chất: Sử dụng các loại phụ kiện thép hợp kim chịu áp suất và nhiệt độ khắc nghiệt.

• Hệ thống HVAC: Các cút nối và tê bằng thép carbon giúp điều phối nước lạnh và hơi nóng trong các tòa nhà cao tầng.

• Cấp thoát nước: Sử dụng phụ kiện mạ kẽm hoặc inox để đảm bảo vệ sinh và chống gỉ sét.

• Thực phẩm & Dược phẩm: Yêu cầu khắt khe về bề mặt bên trong phụ kiện inox (được đánh bóng) để tránh tích tụ vi khuẩn.

Sai Lầm Thường Gặp Khi Chọn Fittings

• Trộn lẫn hệ Inch và hệ DN: Đây là sai lầm kinh điển dẫn đến việc các lỗ bu lông mặt bích không khớp nhau hoặc ren không vặn hết nấc.

• Bỏ qua điều kiện môi trường: Chỉ quan tâm đến áp suất mà quên mất nhiệt độ môi trường hoặc tính chất hóa học của lưu chất (axit, muối...).

• Không kiểm tra chứng chỉ (Mill Test Report - MTR): Mua hàng trôi nổi không có giấy tờ chứng minh thành phần hóa học và khả năng chịu lực.

• Chọn sai vật liệu hàn: Sử dụng que hàn không tương thích với vật liệu của fitting làm mối nối bị giòn và dễ nứt.

Cách Chọn phụ kiện đường ống thép Chuẩn Kỹ Thuật

Để đảm bảo chọn được phụ kiện đường ống thép chính xác, hãy tuân thủ checklist 5 bước sau:

1. Xác định kích thước chính xác: Kiểm tra đường kính ngoài (OD) và độ dày thành ống (SCH).

2. Lựa chọn vật liệu phù hợp: Đối chiếu với lưu chất (nhiệt độ, áp suất, độ ăn mòn).

3. Xác định tiêu chuẩn quốc tế: Yêu cầu phụ kiện phải đạt chuẩn ASTM A234 (thép carbon) hoặc ASTM A403 (thép không gỉ).

4. Chọn kiểu kết nối: Dựa vào yêu cầu bảo trì (hàn hay lắp bích).

5. Kiểm tra uy tín nhà cung cấp: Đảm bảo có đầy đủ giấy tờ CO/CQ và MTR.

Lưu Ý Khi Lắp Đặt

Việc có một phụ kiện tốt mới chỉ là 50% chặng đường. 50% còn lại nằm ở kỹ thuật lắp đặt:

• Làm sạch bề mặt: Loại bỏ hoàn toàn bụi bẩn, dầu mỡ tại vị trí hàn hoặc ren.

• Kiểm tra độ thẳng: Đảm bảo các đoạn ống đồng tâm trước khi kết nối để tránh ứng suất dư.

• Siết đúng lực: Đối với kết nối ren hoặc bích, việc siết quá chặt hoặc quá lỏng đều dẫn đến hư hỏng gioăng hoặc cháy ren.

• Thử áp (Hydrotest): Sau khi lắp đặt xong, bắt buộc phải thử áp lực nước để phát hiện các lỗi nhỏ nhất trước khi vận hành chính thức.

FAQ - Câu Hỏi Thường Gặp

1. Steel pipe fittings có những loại nào phổ biến nhất?

Phổ biến nhất là Elbow (90/45 độ), Tee (đều/thu), Reducer (đồng tâm/lệch tâm), Cap, Coupling và Union.

2. Khi nào nên chọn inox thay vì thép carbon?

Nên chọn inox khi hệ thống dẫn hóa chất, nước sạch, thực phẩm hoặc đặt trong môi trường có độ ẩm và độ muối cao để chống ăn mòn.

3. Chỉ số SCH trên fitting có ý nghĩa gì?

SCH (Schedule) biểu thị độ dày thành của phụ kiện. Chỉ số SCH càng cao thì phụ kiện càng dày và chịu được áp suất càng lớn.

4. Khi nào nên dùng Weld fitting thay vì Thread fitting?

Nên dùng Weld fitting (phụ kiện hàn) cho các đường ống có kích thước trên 2 inch hoặc hệ thống yêu cầu áp suất cao và chống rò rỉ vĩnh viễn.

5. Phụ kiện đường ống thép có tái sử dụng được không?

Phụ kiện hàn thường không thể tái sử dụng. Phụ kiện ren và bích có thể tái sử dụng nếu bề mặt ren và mặt gương vẫn còn nguyên vẹn, không bị biến dạng.

Kết Luận

Steel pipe fittings là thành phần cốt lõi quyết định sự thành bại của bất kỳ hệ thống đường ống công nghiệp nào. Việc đầu tư thời gian để tìm hiểu và lựa chọn đúng chủng loại, vật liệu cũng như tiêu chuẩn kỹ thuật không chỉ giúp hệ thống vận hành bền bỉ mà còn bảo vệ an toàn cho con người và tài sản.

Đừng để một lựa chọn sai lầm nhỏ làm ảnh hưởng đến toàn bộ hạ tầng lớn. Hãy luôn ưu tiên các sản phẩm có nguồn gốc rõ ràng và đạt chuẩn quốc tế.
