1 Inch Flange: Hướng Dẫn Kỹ Thuật Chi Tiết Và Cách Chọn Tiêu Chuẩn Chính Xác

Trong quá trình thu mua và lắp đặt vật tư ngành nước, một tình huống "dở khóc dở cười" thường xuyên xảy ra: bạn đặt mua một bộ 1 inch flange đúng theo yêu cầu, nhưng khi mang ra công trường lại không thể lắp vừa vào van hoặc đường ống hiện hữu. Các lỗ bu lông bị lệch nhau vài milimet, hoặc mặt tiếp xúc không khít dẫn đến rò rỉ ngay khi thử áp.

Vấn đề nằm ở chỗ, cụm từ "1 inch" thực tế không đủ để định danh chính xác một sản phẩm mặt bích. Nguyên nhân chủ yếu đến từ việc người mua chưa nắm rõ sự khác biệt giữa các hệ tiêu chuẩn quốc tế như ANSI, DIN hay JIS. Một chiếc 1 inch flange chuẩn Mỹ sẽ có kích thước đường kính ngoài và khoảng cách lỗ bu lông khác hoàn toàn so với chuẩn Châu Âu. Chỉ cần sai lệch một thông số kỹ thuật nhỏ, bạn sẽ phải đối mặt với việc thay thế toàn bộ phụ kiện, gây lãng phí chi phí và đình trệ tiến độ thi công. Bài viết này sẽ cung cấp cái nhìn chuyên sâu để giúp bạn lựa chọn đúng loại mặt bích ngay từ lần đầu tiên.

1 Inch Flange Là Gì?

1 inch flange (mặt bích 1 inch) là một phụ kiện cơ khí có kích thước danh nghĩa là 1 inch, tương đương với kích thước DN25 trong hệ mét. Đây là bộ phận trung gian dùng để kết nối các đoạn ống, đầu van, máy bơm hoặc các thiết bị đo lường trong hệ thống dẫn chất lỏng và chất khí.

Về quy đổi kỹ thuật, đường kính danh nghĩa 1 inch không phản ánh chính xác đường kính trong hay đường kính ngoài của mặt bích mà là một ký hiệu quy ước. Một bộ kết nối mặt bích đầy đủ thường bao gồm:

• Mặt bích (Flange): Thân chính bằng kim loại hoặc nhựa.

• Bu lông (Bolts): Dùng để siết chặt hai mặt bích lại với nhau.

• Gioăng (Gasket): Lớp đệm nằm giữa để làm kín, ngăn chặn rò rỉ.

Đây là kích thước cực kỳ phổ biến trong các hệ thống dân dụng và đường ống nhánh trong công nghiệp do sự cân bằng giữa lưu lượng truyền tải và không gian lắp đặt.

Nguyên Lý Hoạt Động Của Mặt Bích

Nguyên lý hoạt động của mặt bích 1 inch dựa trên cơ chế nén cơ học để tạo ra độ kín khít tuyệt đối. Khác với phương pháp hàn trực tiếp hai đầu ống (vốn tạo ra kết nối vĩnh cửu khó thay đổi), mặt bích cho phép người dùng tháo rời hệ thống một cách linh hoạt để bảo trì hoặc vệ sinh.

Khi chúng ta siết chặt hệ thống bu lông theo các bước kỹ thuật, lực ép sẽ truyền từ mặt bích xuống lớp gioăng ở giữa. Do gioăng thường làm bằng vật liệu mềm hơn (như cao su, chì, hoặc PTFE), nó sẽ biến dạng và lấp đầy các khe hở li ti trên bề mặt mặt bích, từ đó tạo ra một màng ngăn cách chất lưu bên trong không thoát ra ngoài.

Bản chất của kết nối này là kết nối cơ khí. Nó không chỉ chịu được áp suất bên trong đường ống mà còn giúp chịu tải trọng rung động của hệ thống tốt hơn so với các kiểu nối ren truyền thống ở kích thước tương đương.

Phân Loại 1 Inch Flange Phổ Biến

Để đáp ứng các điều kiện làm việc từ nước sạch đến hóa chất ăn mòn, mặt bích 1 inch được sản xuất với đa dạng kiểu dáng và vật liệu.

Phân loại theo kiểu dáng (Type)

• Slip-on Flange (Mặt bích rỗng): Ống được xỏ vào bên trong mặt bích và hàn cả hai mặt. Đây là loại dễ lắp đặt nhất.

• Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài để hàn đối đầu với ống, dùng cho môi trường áp suất cao và nhiệt độ cực đoan.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc vị trí chờ của van.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren, không cần hàn, phù hợp cho môi trường dễ cháy nổ.

Phân loại theo vật liệu

• Thép Carbon (A105): Phổ biến nhất, giá rẻ, chịu áp tốt nhưng dễ gỉ sét.

• Inox (304, 316): Chống ăn mòn tuyệt vời, dùng trong thực phẩm, hóa chất và y tế.

• Nhựa (PVC, HDPE): Nhẹ, kháng hóa chất tốt nhưng chịu nhiệt và áp suất kém hơn kim loại.

Insight: Việc chọn sai kiểu dáng hoặc vật liệu có thể dẫn đến hiện tượng ăn mòn điện hóa hoặc vỡ mặt bích khi hệ thống vận hành ở áp suất định mức.

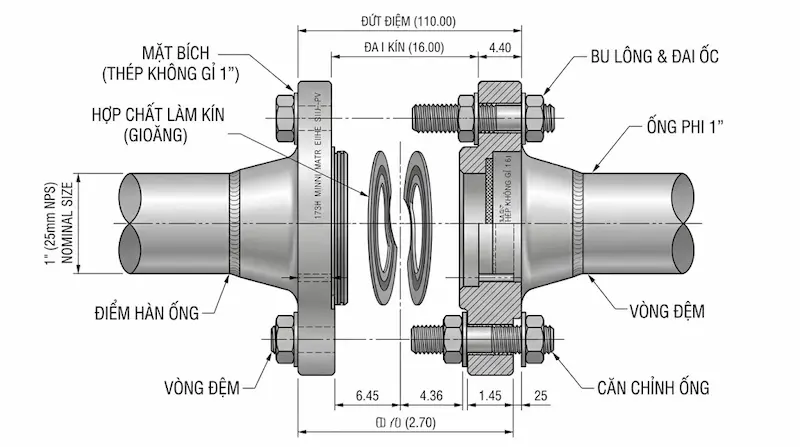

Kích Thước & Thông Số Kỹ Thuật mặt bích 1 inch

Khi cầm một bản vẽ kỹ thuật hoặc bảng thông số, bạn cần đặc biệt lưu ý các chỉ số sau của 1 inch flange:

1. OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

2. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số "sống còn" để biết hai mặt bích có lắp khớp được với nhau hay không.

3. Số lỗ bu lông: Thông thường mặt bích 1 inch sẽ có 4 lỗ bu lông.

4. Đường kính lỗ bu lông: Kích thước của lỗ để xỏ bu lông qua.

Sự khác biệt theo tiêu chuẩn:

• ANSI Class 150: OD thường là 108mm, PCD là 79.5mm.

• DIN PN16: OD là 115mm, PCD là 85mm.

Dù đều gọi là mặt bích 1 inch, nhưng nếu bạn lấy một mặt bích chuẩn ANSI lắp vào thiết bị chuẩn DIN, các lỗ bu lông sẽ bị lệch nhau khoảng 5.5mm, khiến việc lắp đặt trở nên bất khả thi.

So Sánh Tiêu Chuẩn ANSI, DIN, JIS Cho Flange 1 Inch

Việc nhầm lẫn giữa các tiêu chuẩn là sai lầm phổ biến nhất trong ngành vật tư. Dưới đây là phân tích đặc điểm của 3 hệ tiêu chuẩn lớn:

Insight chuyên gia: Một mặt bích JIS 10K 1 inch có PCD là 90mm, trong khi DIN PN16 là 85mm. Khoảng cách 5mm này là quá lớn để có thể "chế" hay cố tình siết bu lông. Do đó, không bao giờ được lắp chéo giữa các tiêu chuẩn trừ khi bạn sử dụng mặt bích chuyển đổi chuyên dụng.

Tại Sao 1 Inch Flange Dễ Bị Lắp Sai?

Có ba lý do chính khiến việc mua và lắp mặt bích 1 inch thường gặp lỗi:

1. Sự nhập nhằn giữa DN và Inch: Nhiều người mặc định 1 inch là DN25, nhưng trong một số tiêu chuẩn cũ hoặc đặc thù, kích thước thực tế có thể dao động, dẫn đến việc chọn sai gioăng đệm.

2. Không kiểm tra PCD: Đây là lỗi phổ biến nhất. Khách hàng chỉ báo "cho tôi mặt bích 1 inch" mà không nói rõ là Class 150 hay PN16. Người bán thường giao loại phổ biến nhất tại cửa hàng của họ, và tỉ lệ không khớp là rất cao.

3. Sai loại bề mặt tiếp xúc (Face type): Mặt bích có loại mặt phẳng (Flat Face - FF) và mặt lồi (Raised Face - RF). Nếu lắp một mặt bích RF vào một thiết bị yêu cầu FF, áp lực lên gioăng sẽ không đều, dễ gây nứt bích nhựa hoặc rò rỉ ở bích thép.

Chỉ cần một sai lệch nhỏ ở đường kính lỗ bu lông cũng đủ để bạn phải dừng toàn bộ dây chuyền sản xuất để chờ vật tư thay thế.

Ứng Dụng Của mặt bích 1 inch Trong Thực Tế

Nhờ kích thước nhỏ gọn nhưng khả năng chịu áp lực tốt, 1 inch flange xuất hiện trong hầu hết các mảng kỹ thuật:

• Hệ thống HVAC: Kết nối các đường ống nước lạnh, nước nóng cho điều hòa trung tâm.

• PCCC: Dùng cho các đầu nhánh của hệ thống chữa bão Spinkler hoặc tủ vòi chữa cháy.

• Công nghiệp dầu khí & hóa chất: Sử dụng mặt bích inox hoặc thép đúc để dẫn các dòng dung môi, hóa chất nhẹ.

• Thiết bị đo lường: Là điểm kết nối tiêu chuẩn cho các loại đồng hồ đo lưu lượng, cảm biến áp suất và van điện từ.

Trong các trạm bơm, mặt bích 1 inch thường được dùng ở đường hồi hoặc đường mồi nước, nơi yêu cầu sự kín khít cao nhưng lưu lượng không quá lớn.

Sai Lầm Thường Gặp Khi Chọn Flange 1 Inch

Để tránh lãng phí thời gian và tiền bạc, hãy tránh các sai lầm sau:

• Chỉ nhìn vào con số "1 inch": Hãy nhớ, 1 inch chỉ là tên gọi. Tiêu chuẩn và áp suất mới là cái quyết định việc lắp được hay không.

• Bỏ qua cấp áp suất (Pressure Rating): Dùng mặt bích Class 150 (áp suất thấp) cho hệ thống yêu cầu Class 300 sẽ dẫn đến nổ mặt bích khi vận hành.

• Chọn sai vật liệu theo môi trường: Dùng mặt bích thép carbon cho nước biển sẽ khiến mối nối bị gỉ mục chỉ sau vài tháng.

• Không chú ý đến độ dày: Mặt bích quá mỏng sẽ bị cong khi siết bu lông, không bao giờ đạt được độ kín cần thiết.

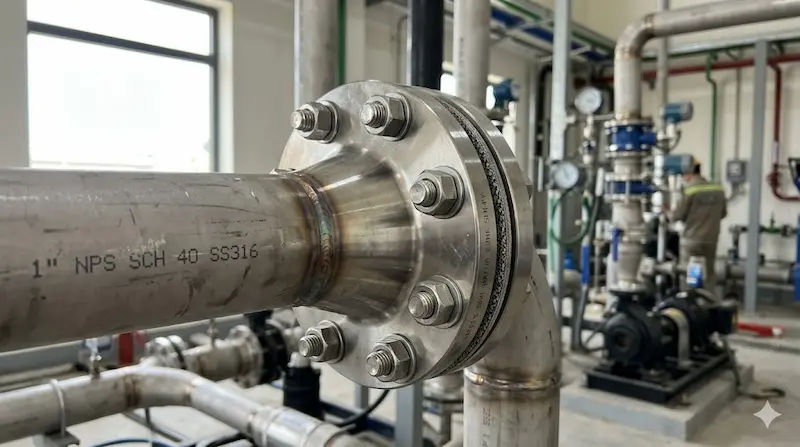

Cách Chọn mặt bích 1 inch Chuẩn Kỹ Thuật

Hãy thực hiện theo checklist dưới đây để đảm bảo bạn mua đúng loại 1 inch flange cần thiết:

1. Xác định kích thước danh nghĩa: Xác nhận chính xác là DN25 hay 1" (thường là như nhau nhưng cần đồng bộ với ống).

2. Xác định tiêu chuẩn: Kiểm tra thiết bị hiện có là ANSI, DIN, hay JIS? (Nhìn ký hiệu đúc nổi trên thân van hoặc mặt bích cũ).

3. Chọn cấp áp suất: Hệ thống của bạn chạy bao nhiêu bar? Chọn PN10, PN16 hay Class 150...

4. Chọn vật liệu: Inox 304 cho thực phẩm, Thép A105 cho dầu khí, nhựa cho xử lý nước thải.

5. Xác định kiểu kết nối: Bạn muốn hàn (Slip-on, Weld neck) hay vặn ren (Threaded)?

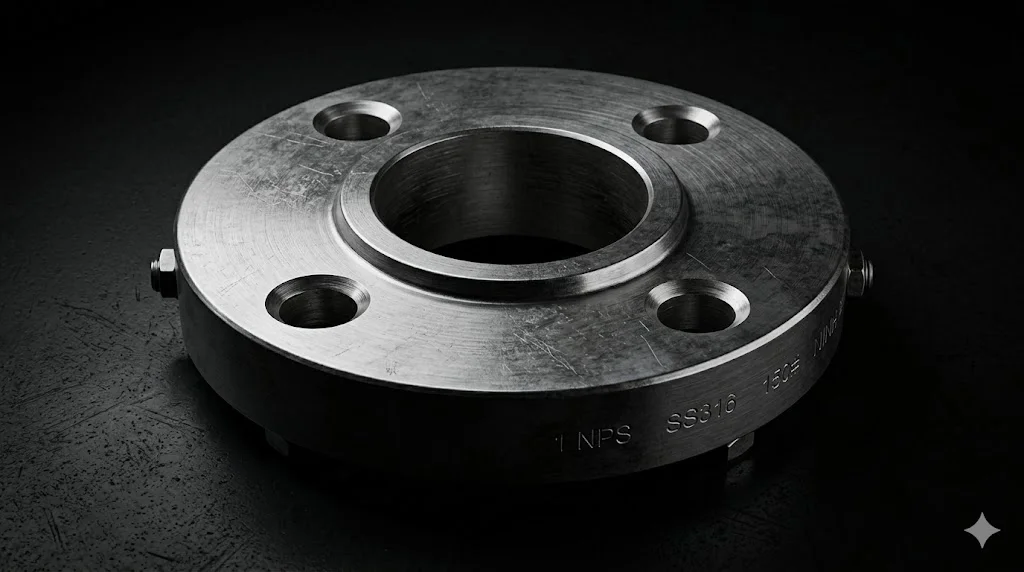

Hướng Dẫn Lắp Đặt Flange 1 Inch Đúng Cách

Quy trình lắp đặt chuẩn sẽ kéo dài tuổi thọ của mối nối lên gấp nhiều lần:

1. Làm sạch bề mặt: Dùng bàn chải sắt hoặc dung dịch tẩy rửa để làm sạch bề mặt tiếp xúc. Các vết xước hoặc rỉ sét sẽ tạo đường thoát cho nước.

2. Đặt gioăng đệm: Đảm bảo gioăng nằm chính giữa, không bị lệch che mất lỗ ống.

3. Siết bu lông theo hình sao: Không siết vòng tròn. Hãy siết theo thứ tự đối xứng (Ví dụ: lỗ 1 -> lỗ 3 -> lỗ 2 -> lỗ 4) để lực ép được phân bổ đều.

4. Kiểm tra lại: Sau khi hệ thống vận hành có nhiệt độ hoặc áp suất, hãy siết lại các bu lông một lần cuối để bù trừ cho sự giãn nở nhiệt.

FAQ - Câu Hỏi Thường Gặp

1. 1 inch flange có phải luôn là DN25 không?

Đúng, trong hầu hết các hệ tiêu chuẩn, 1 inch tương ứng với DN25. Tuy nhiên, kích thước chi tiết (OD, PCD) sẽ khác nhau tùy tiêu chuẩn.

2. Có thể dùng flange ANSI thay cho DIN không?

Không. Khoảng cách lỗ bu lông (PCD) và đường kính ngoài khác nhau nên chúng không thể kết nối trực tiếp với nhau.

3. Flange 1 inch chịu được áp suất bao nhiêu?

Tùy vào loại. Ví dụ, chuẩn ANSI Class 150 chịu được khoảng 20 bar ở nhiệt độ thường, trong khi Class 300 có thể chịu trên 50 bar.

4. Nên chọn inox hay thép carbon?

Nếu hệ thống nước sạch hoặc hóa chất, hãy chọn inox. Nếu là dầu, khí hoặc nước thải không ăn mòn và muốn tiết kiệm chi phí, hãy chọn thép carbon.

5. Có thể tái sử dụng mặt bích không?

Có thể tái sử dụng phần thân mặt bích nếu không bị cong vênh hoặc ăn mòn. Tuy nhiên, luôn phải thay gioăng mới mỗi lần tháo lắp.

Kết Luận

Việc lựa chọn và lắp đặt mặt bích 1 inch tưởng chừng đơn giản nhưng lại đòi hỏi sự am hiểu kỹ lưỡng về các hệ tiêu chuẩn quốc tế. Một quyết định mua hàng chỉ dựa trên thông số "1 inch" mà bỏ qua tiêu chuẩn (ANSI, DIN, JIS) hay cấp áp suất có thể dẫn đến những thiệt hại nghiêm trọng về kinh tế và an toàn hệ thống.

Hãy luôn kiểm tra kỹ PCD và vật liệu trước khi đặt hàng. Nếu bạn vẫn còn băn khoăn về loại mặt bích phù hợp cho dự án của mình, đừng ngần ngại liên hệ với các chuyên gia kỹ thuật để được tư vấn chính xác nhất.
