Mặt Bích Cọc Ly Tâm: Chìa Khóa Quyết Định Độ Bền Kết Cấu Móng Và Kỹ Thuật Nối Cọc Chuẩn

Trong các công trình xây dựng hiện đại, việc sử dụng cọc bê tông ly tâm là giải pháp tối ưu để xử lý nền móng yếu. Tuy nhiên, một tình huống thực tế thường xuyên xảy ra là khi chiều dài cọc thiết kế lớn, buộc đơn vị thi công phải nối nhiều đoạn cọc lại với nhau. Hệ quả sau khi ép cọc là xuất hiện tình trạng lệch trục, nứt đầu cọc hoặc thậm chí là gãy cọc tại vị trí nối.

Vấn đề cốt lõi không nằm ở chất lượng bê tông, mà nằm ở việc hiểu sai hoặc lắp đặt không chuẩn mặt bích cọc ly tâm. Đây là chi tiết nhỏ nhưng lại đóng vai trò quyết định đến khả năng truyền tải trọng của toàn bộ hệ thống móng. Nếu mặt bích bị sai lệch dù chỉ $1mm$, lực nén khi ép cọc sẽ bị phân bổ không đều, gây ra các ứng suất cục bộ phá hủy đầu cọc ngay dưới lòng đất. Bài viết này sẽ phân tích chuyên sâu về cấu tạo và kỹ thuật để bạn làm chủ bộ phận quan trọng này.

Mặt Bích Cọc Ly Tâm Là Gì?

Mặt bích cọc ly tâm là phụ kiện bằng thép được gắn cố định ở hai đầu của đoạn cọc bê tông ly tâm trong quá trình sản xuất. Mục đích chính của bộ phận này là tạo ra một bề mặt liên kết vững chắc để nối các đoạn cọc đơn lẻ thành một cây cọc dài hoàn chỉnh, đáp ứng chiều sâu thiết kế của công trình.

Cấu tạo của một bộ mặt bích cọc bê tông ly tâm tiêu chuẩn bao gồm:

• Bản bích thép: Tấm thép phẳng có độ dày và cường độ cao, bề mặt được gia công nhẵn để tiếp xúc khít với đoạn cọc tiếp theo.

• Vành liên kết: Phần vành thép ôm sát vào thân cọc, giúp phân phối lực từ mặt bích vào cốt thép dọc của cọc.

• Mép hàn hoặc lỗ bu lông: Tùy theo phương pháp nối mà mặt bích sẽ có rãnh để hàn đối đầu hoặc các lỗ để bắt bu lông cường độ cao.

Vai trò của nó không đơn thuần là điểm nối, mà còn là bộ phận đảm bảo sự đồng trục cho hệ thống cọc và bảo vệ đầu cọc khỏi bị vỡ dưới áp lực cực lớn từ máy ép cọc.

Nguyên Lý Làm Việc & Bản Chất Kết Cấu

Nguyên lý hoạt động của mặt bích cọc ly tâm dựa trên cơ chế truyền lực nén trực tiếp. Khi máy ép cọc tác động lực từ phía trên, toàn bộ tải trọng này phải đi qua mặt bích để truyền từ đoạn cọc này sang đoạn cọc kia một cách liên tục.

Về bản chất, đây là một kết nối cơ học chịu lực cực lớn. Để hệ thống làm việc hiệu quả, mặt bích phải đáp ứng 3 yêu cầu kỹ thuật khắt khe:

1. Độ đồng tâm: Tâm của mặt bích phải trùng tuyệt đối với tâm của thân cọc để tránh hiện tượng nén lệch tâm.

2. Độ phẳng bề mặt: Hai mặt bích tiếp xúc phải phẳng khít, không có khe hở để lực truyền đều trên toàn bộ diện tích tiết diện cọc.

3. Khả năng chịu lực: Thép làm bích phải có cường độ tương đương hoặc cao hơn cường độ của cốt thép trong cọc.

Cần lưu ý rằng: Mặt bích không chỉ "nối" mà còn "truyền lực". Nếu mối nối này yếu, nó sẽ trở thành "điểm gãy" của toàn bộ hệ thống móng khi công trình đi vào vận hành hoặc chịu tải trọng động.

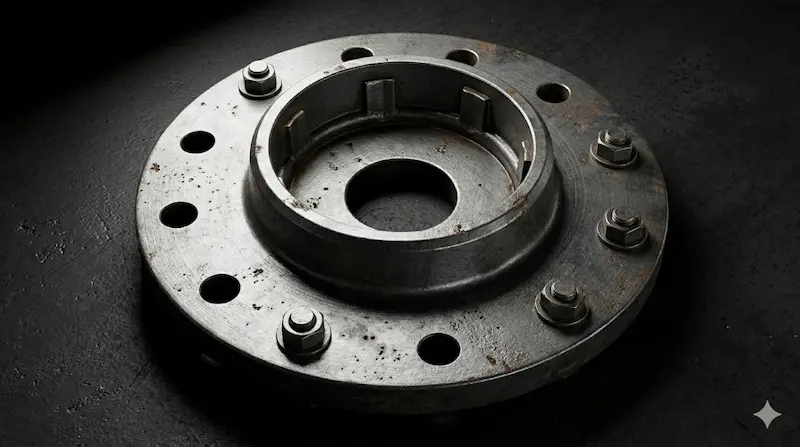

Phân Loại Mặt Bích Cọc Ly Tâm

Tùy vào quy mô công trình và yêu cầu thiết kế, mặt bích được chia thành các loại chính sau:

1. Theo phương pháp liên kết

• Mặt bích hàn đối đầu: Đây là loại phổ biến nhất tại Việt Nam. Hai đoạn cọc được đặt khít nhau và thợ hàn sẽ thực hiện mối hàn bao quanh chu vi bích. Phương pháp này cho độ bền kết nối rất cao.

• Mặt bích nối bu lông: Sử dụng các bu lông cường độ cao để liên kết. Loại này thường dùng trong các công trình đòi hỏi tốc độ thi công nhanh hoặc ở những nơi khó triển khai máy hàn.

2. Theo cấp cường độ cọc

• Cọc PC (Prestressed Concrete): Mặt bích cho cọc bê tông ứng lực trước thường có độ dày vừa phải, phù hợp với tải trọng trung bình.

• Cọc PHC (Prestressed High-strength Concrete): Đối với cọc bê tông ly tâm cường độ cao, mặt bích phải được làm từ thép hợp kim có độ dày và khả năng chịu nén vượt trội hơn hẳn.

3. Theo thiết kế cấu tạo

• Mặt bích liền: Được đúc hoặc gia công nguyên khối, cho khả năng chịu lực ổn định nhất.

• Mặt bích rời: Thường dùng trong các trường hợp sửa chữa hoặc nối cọc đặc thù, tuy nhiên độ chính xác cần được kiểm soát rất nghiêm ngặt.

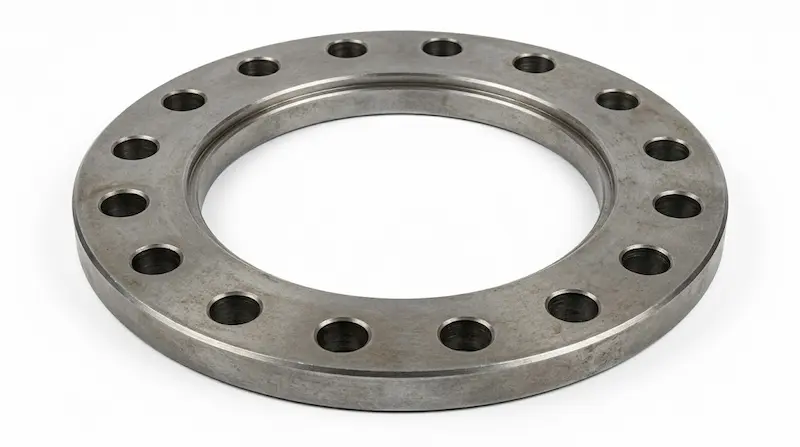

Thông Số Kỹ Thuật Quan Trọng

Việc lựa chọn và kiểm tra thông số kỹ thuật của mặt bích cọc bê tông ly tâm là bước không thể bỏ qua trước khi thi công:

• Đường kính (D): Phải tương thích hoàn toàn với đường kính ngoài của cọc (thường từ $D300$, $D400$, $D500$ đến $D800$).

• Độ dày bản bích ($t$): Thường dao động từ $10mm$ đến hơn $25mm$ tùy theo tải trọng thiết kế. Độ dày không đủ sẽ khiến bích bị cong vênh khi ép.

• Cường độ thép ($f_y$): Thường sử dụng thép SS400 hoặc Q235, đảm bảo giới hạn bền và độ dẻo dai cần thiết.

• Sai số độ phẳng: Thông thường không được vượt quá $0.5mm$ trên toàn bộ bề mặt.

Insight chuyên gia: Một sai số nhỏ về độ dày giữa các góc của mặt bích sẽ khiến cọc bị nghiêng dần khi càng ép xuống sâu. Với một cây cọc dài $30m$, chỉ cần lệch $1mm$ ở mối nối có thể dẫn đến sai lệch hàng chục centimet ở mũi cọc.

So Sánh Mặt Bích Hàn Và Mặt Bích Bu Lông

Mỗi phương pháp đều có ưu và nhược điểm riêng, ảnh hưởng trực tiếp đến giá thành và chất lượng công trình.

Lời khuyên: Đối với các công trình nhà cao tầng chịu tải trọng lớn, phương pháp hàn vẫn được ưu tiên nhờ sự tin cậy tuyệt đối về mặt kết cấu. Ngược lại, mặt bích bu lông là giải pháp tuyệt vời cho các dự án cần tiến độ nhanh và yêu cầu môi trường thi công sạch sẽ.

Tại Sao Mặt Bích Ảnh Hưởng Đến Độ Bền Cọc?

Rất nhiều sự cố sụt lún công trình bắt nguồn từ chính những sai sót tại mặt bích cọc bê tông ly tâm. Khi hai mặt bích không phẳng hoặc bị lệch tâm, lực ép dọc trục sẽ biến thành moment uốn tại điểm nối.

1. Gây lực ngang nguy hiểm: Cọc bê tông ly tâm được thiết kế để chịu nén cực tốt nhưng chịu uốn kém. Khi bích lệch, nó tạo ra lực bẻ ngang làm nứt bê tông đầu cọc.

2. Hàn lỗi gây giòn thép: Việc hàn quá nhiệt hoặc mối hàn không ngấu làm thay đổi tính chất cơ lý của bản bích, khiến nó dễ bị nứt dưới tác động của búa đóng hoặc máy ép.

3. Giảm diện tích tiếp xúc: Nếu mặt bích bị rỉ sét hoặc cong vênh, lực nén chỉ tập trung vào một vài điểm thay vì toàn bộ bề mặt, gây ra ứng suất tập trung làm nổ đầu cọc.

Khi Nào Cần Dùng Mặt Bích Cọc Ly Tâm?

Phương pháp nối cọc bằng mặt bích được ứng dụng trong hầu hết các kịch bản xây dựng hiện đại:

• Công trình có địa chất phức tạp: Khi lớp đất tốt nằm ở độ sâu vượt quá chiều dài của một đoạn cọc tiêu chuẩn (thường dài tối đa $12m - 15m$).

• Dự án nhà cao tầng và chung cư: Yêu cầu sức chịu tải của cọc rất lớn, cần nối nhiều đoạn để đạt đến tầng đá gốc hoặc lớp cát chặt.

• Xây dựng cầu đường và bến cảng: Nơi cọc phải chịu cả tải trọng đứng và tải trọng ngang từ dòng nước hoặc phương tiện.

• Khu vực thi công hạn chế: Khi không thể vận chuyển những cây cọc quá dài vào công trường, người ta phải dùng cọc ngắn và nối bằng mặt bích tại chỗ.

Sai Lầm Thường Gặp Khi Thi Công Mặt Bích

Dưới đây là những "lỗi chí mạng" mà các kỹ sư giám sát cần đặc biệt lưu ý:

• Lệch trục tuyệt đối: Hai đoạn cọc không được căn chỉnh đồng tâm trước khi hàn.

• Hàn ngay khi bích còn ướt hoặc dính bùn: Điều này tạo ra các bọt khí trong mối hàn, làm giảm 50-70% khả năng chịu lực.

• Không làm nguội mối hàn tự nhiên: Việc dội nước để làm nguội nhanh mối hàn sẽ gây ra hiện tượng tôi thép đột ngột, làm mối nối trở nên giòn và dễ gãy.

• Sử dụng mặt bích không đồng bộ: Lắp mặt bích của nhà sản xuất này vào cọc của nhà sản xuất khác thường dẫn đến sai lệch về lỗ bu lông hoặc đường kính vành.

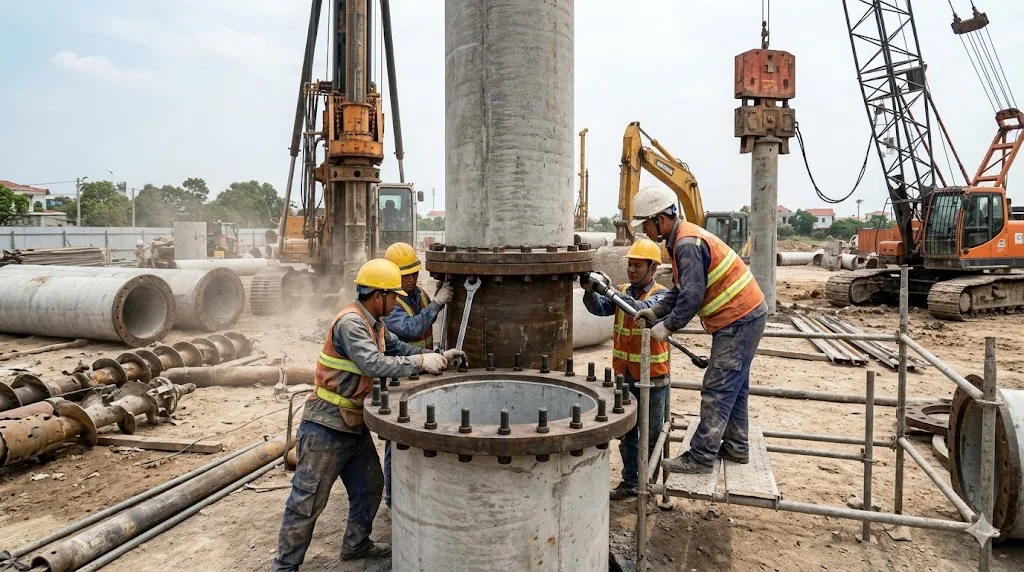

Quy Trình Nối Cọc Bằng Mặt Bích Chuẩn Kỹ Thuật

Để đảm bảo an toàn cho công trình, quy trình nối cọc cần tuân thủ checklist sau:

1. Kiểm tra bề mặt: Vệ sinh sạch rỉ sét và bùn đất trên mặt bích. Kiểm tra độ phẳng bằng thước chuyên dụng.

2. Định vị đoạn cọc: Cẩu đoạn cọc tiếp theo vào vị trí, sử dụng máy kinh vĩ hoặc dây dọi để đảm bảo đoạn trên và đoạn dưới thẳng hàng tuyệt đối.

3. Kết nối tạm: Đính vài điểm hàn hoặc xỏ bu lông để cố định vị trí.

4. Thi công mối nối chính: * Hàn đối đầu: Thực hiện hàn nhiều lớp (hàn leo) để đảm bảo mối nối đặc chắc.

   • Nối bu lông: Siết đối xứng các bu lông theo đúng mô-men xoắn thiết kế.

5. Kiểm tra sau nối: Quan sát bằng mắt thường và đo đạc độ thẳng đứng trước khi tiếp tục ép đoạn tiếp theo xuống đất.

Lưu Ý Quan Trọng Khi Thi Công

• Vật liệu đạt chuẩn: Chỉ sử dụng mặt bích có chứng chỉ xuất xứ rõ ràng, đảm bảo mác thép đúng thiết kế.

• Tuyệt đối không để lệch tâm: Sai số lệch tâm cho phép thường chỉ trong khoảng $2mm - 5mm$. Vượt quá con số này, cây cọc coi như hỏng.

• Bảo vệ mối nối: Sau khi hàn xong, nên sơn một lớp chống rỉ tại vị trí mối hàn để tránh bị ăn mòn trong môi trường đất ẩm.

• Giám sát chặt chẽ: Quá trình nối cọc phải có sự chứng kiến và xác nhận của tư vấn giám sát về chất lượng mối hàn/lực siết bu lông.

FAQ - Câu Hỏi Thường Gặp

1. Mặt bích cọc ly tâm có bắt bu lông được không?

Hoàn toàn được. Đây là phương pháp nối cọc nhanh chóng và ngày càng phổ biến, tuy nhiên yêu cầu thiết kế bích phải có sẵn các lỗ bu lông tiêu chuẩn.

2. Nên dùng bích hàn hay bích bu lông?

Nếu ưu tiên chi phí và sự phổ biến, hãy dùng bích hàn. Nếu ưu tiên tiến độ thi công sạch và nhanh tại các khu đô thị, bích bu lông là lựa chọn tốt hơn.

3. Sai số độ phẳng cho phép của mặt bích là bao nhiêu?

Thông thường không được vượt quá $0.5mm$. Nếu độ phẳng không đạt, lực nén sẽ gây ra ứng suất tập trung làm vỡ bê tông đầu cọc.

4. Mặt bích có ảnh hưởng đến tuổi thọ công trình không?

Có, rất lớn. Một mối nối mặt bích bị ăn mòn hoặc bị gãy sẽ làm mất khả năng chịu lực của toàn bộ cây cọc, dẫn đến sụt lún không đều.

5. Có thể tái sử dụng mặt bích không?

Không. Mặt bích đã được đúc liền vào bê tông và hàn chết hoặc chịu biến dạng sau khi ép cọc nên không thể tái sử dụng cho các đoạn cọc mới.

Kết Luận

Mặt bích cọc ly tâm tuy chỉ là một linh kiện thép nhỏ nhưng lại mang trên mình trọng trách gánh vác sự an toàn của cả một tòa nhà hay cây cầu. Việc hiểu rõ nguyên lý truyền lực và tuân thủ nghiêm ngặt quy trình lắp đặt mối nối sẽ giúp bạn loại bỏ hoàn toàn rủi ro nứt đầu cọc hoặc lệch trục khi thi công.

Đừng tiết kiệm chi phí bằng cách sử dụng các loại mặt bích trôi nổi hoặc thợ hàn thiếu kinh nghiệm. Một sai sót nhỏ ở dưới lòng đất có thể dẫn đến hậu quả khôn lường và tốn kém gấp hàng nghìn lần để khắc phục sau này.
