Giải Pháp Flange Joint HDPE: Kỹ Thuật Kết Nối Tối Ưu Và Cách Chống Rò Rỉ Tuyệt Đối

Trong lắp đặt thực tế, không ít kỹ sư gặp phải tình huống tréo ngoe: hệ thống ống HDPE đang vận hành bỗng rò rỉ ngay tại điểm tiếp giáp với van gang hoặc máy bơm kim loại. Tại những vị trí này, việc sử dụng phương pháp hàn nhiệt truyền thống là bất khả thi do sự khác biệt về đặc tính vật liệu.

Vấn đề nằm ở chỗ, kết nối giữa HDPE và các thiết bị khác luôn là "điểm yếu" chí tử của hệ thống nếu không được xử lý đúng cách. Giải pháp phổ biến và hiệu quả nhất hiện nay chính là sử dụng flange joint HDPE (kết nối mặt bích). Tuy nhiên, đây cũng là con dao hai lưỡi. Nếu người thợ lắp đặt sai quy trình, dùng sai tiêu chuẩn hoặc siết lực không đều, hệ thống sẽ sớm đối mặt với tình trạng cong vênh, rò rỉ áp suất và giảm tuổi thọ nghiêm trọng. Bài viết này sẽ phân tích chuyên sâu từ góc độ kỹ thuật để bạn làm chủ phương pháp này.

Flange Joint HDPE Là Gì?

Flange joint HDPE là phương pháp kết nối cơ học sử dụng mặt bích để liên kết các đoạn ống HDPE với nhau hoặc kết nối ống HDPE với các thiết bị ngoại vi như van, máy bơm, và phụ kiện kim loại. Khác với hàn đối đầu tạo ra một mối nối vĩnh cửu, kết nối mặt bích cho phép tháo rời và bảo trì linh hoạt.

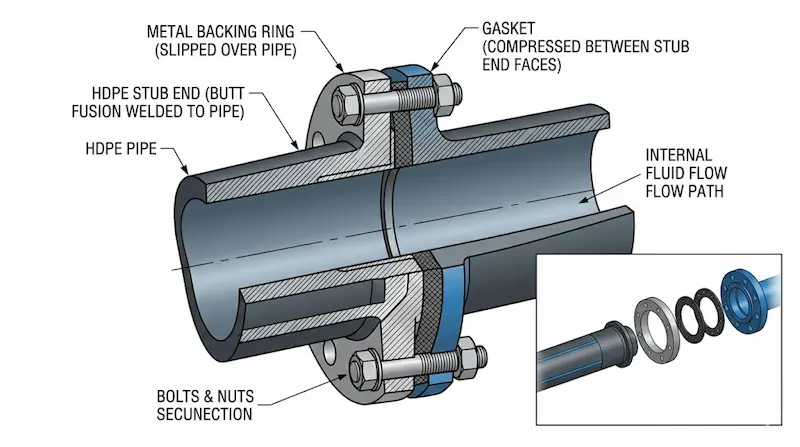

Một bộ kết nối mặt bích tiêu chuẩn bao gồm các thành phần cốt lõi:

• Stub end (Đầu bích nhựa): Phụ kiện có vai trò làm bề mặt tiếp xúc trực tiếp, được hàn nhiệt vào đầu ống HDPE.

• Backing ring (Vòng bích thép): Thường làm bằng thép mạ kẽm hoặc inox, bao quanh stub end để truyền lực siết từ bu lông.

• Gioăng (Gasket): Lớp đệm cao mềm nằm giữa hai bề mặt stub end để làm kín.

• Bu lông – đai ốc: Công cụ tạo ra lực ép cần thiết.

Nguyên lý hoạt động của hệ thống này dựa trên việc tạo ra một lực ép cơ học đủ lớn lên bề mặt gioăng, từ đó ngăn chặn hoàn toàn sự thất thoát chất lưu mà không cần đến các phản ứng hóa học hay nhiệt học tại điểm tiếp xúc.

Nguyên Lý & Bản Chất Của Kết Nối Mặt Bích HDPE

Bản chất của flange joint HDPE là một kết nối cơ học hoàn toàn. Cơ chế làm kín phụ thuộc vào việc chuyển đổi mô-men xoắn từ việc siết bu lông thành lực nén theo phương dọc trục. Khi bu lông được thắt chặt, vòng bích thép (Backing ring) sẽ ép chặt vào gờ của đầu bích nhựa (Stub end), nén chặt lớp gioăng ở giữa.

Trong sơ đồ này, mỗi thành phần đảm nhận một vai trò chịu lực riêng biệt:

1. Stub end: Chịu áp lực trực tiếp từ dòng chảy bên trong lòng ống.

2. Backing ring: Phân phối đều lực nén từ bu lông lên toàn bộ chu vi của stub end, ngăn chặn tình trạng biến dạng nhựa tại điểm cục bộ.

Điểm yếu lớn nhất của nguyên lý này chính là sự phụ thuộc tuyệt đối vào độ đồng đều của lực siết. Nếu các bu lông không được siết đều tay, mặt bích sẽ bị vênh, tạo ra các khe hở siêu nhỏ. Do HDPE có hệ số giãn nở nhiệt cao, các sai sót kỹ thuật trong quá trình lắp đặt sẽ bị khuếch đại khi nhiệt độ môi trường thay đổi, dẫn đến rò rỉ sau một thời gian vận hành.

Phân Loại Flange Joint HDPE & Thông Số Kỹ Thuật

Để đảm bảo tính đồng bộ, việc lựa chọn đúng loại và tiêu chuẩn mặt bích là yếu tố tiên quyết.

Phân loại theo cấu tạo

• Flange loose (Bích rời): Phổ biến nhất trong hệ thống HDPE. Vòng bích thép có thể xoay tự do quanh stub end, giúp việc căn chỉnh lỗ bu lông trở nên cực kỳ dễ dàng.

• Flange fixed (Bích cố định): Thường đúc liền, ít dùng cho HDPE do khó căn chỉnh vị trí van.

Các tiêu chuẩn kỹ thuật quan trọng

Khi thiết kế và thu mua, bạn cần đặc biệt lưu ý đến sự tương thích giữa các tiêu chuẩn:

• DIN (Đức/Châu Âu): Thường dùng đơn vị mm, phổ biến tại Việt Nam.

• ANSI (Mỹ): Sử dụng đơn vị inch, có khoảng cách lỗ bu lông khác biệt hoàn toàn với DIN.

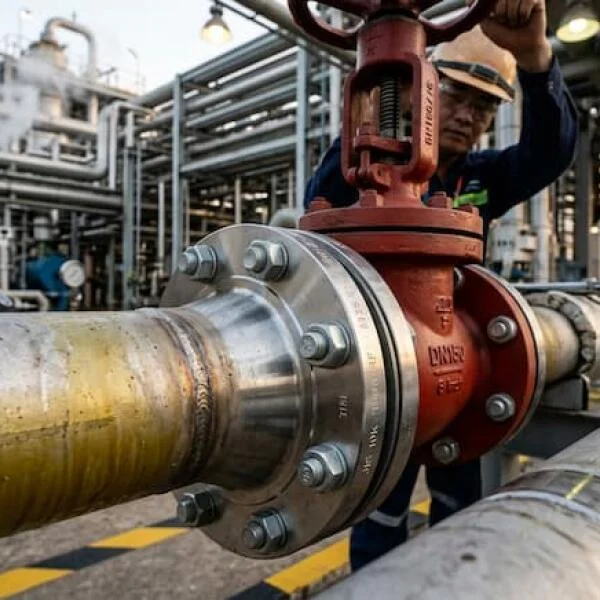

• JIS (Nhật Bản): Phổ biến trong các hệ thống máy móc nhập khẩu từ Á Đông.

Thông số cần kiểm soát:

• DN (Nominal Diameter): Đường kính định danh của ống.

• PN (Pressure Nominal): Cấp áp suất (ví dụ PN10, PN16).

• Bolt Circle: Đường kính vòng chia bu lông – nếu không khớp, bạn sẽ không thể xỏ bu lông qua hai mặt bích.

So Sánh Flange Joint Với Các Phương Pháp Nối HDPE Khác

Để hiểu rõ khi nào nên dùng kết nối mặt bích, chúng ta cần đặt nó lên bàn cân với phương pháp hàn đối đầu (Butt fusion) và hàn điện trở (Electrofusion).

Insight chuyên gia: Nếu bạn cần một hệ thống "đặt đâu nằm đó" trong 50 năm, hãy ưu tiên hàn. Nhưng nếu hệ thống cần vệ sinh định kỳ hoặc phải kết nối vào đầu bơm, flange joint là lựa chọn duy nhất đúng đắn.

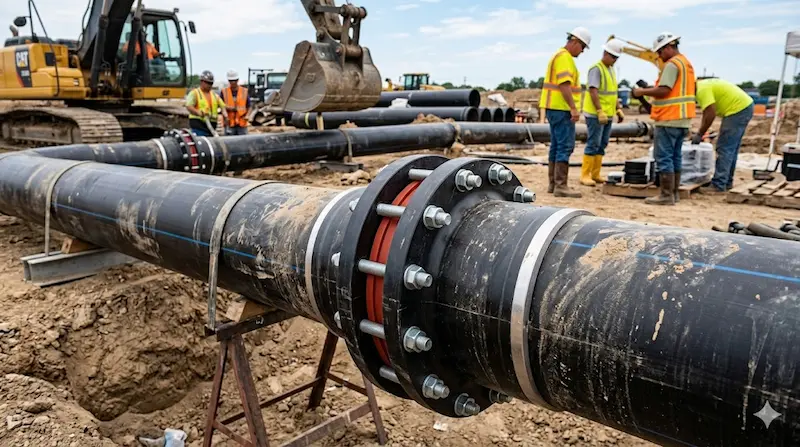

Tại Sao Flange Joint Dễ Bị Rò Rỉ? (Phân tích sâu)

Rò rỉ tại mặt bích không bao giờ là lỗi của vật liệu HDPE, mà thường là lỗi của quy trình lắp đặt. Dưới góc độ kỹ thuật, rò rỉ xảy ra do sự phân bố lực không đều tạo ra các khe hở vi mô.

1. Sai lệch lực siết: Đây là nguyên nhân hàng đầu. Nếu một bu lông bị siết quá chặt trong khi cái đối diện quá lỏng, vòng đệm bị nén không đều, tạo ra kẽ hở cho áp suất nước thoát ra.

2. Gioăng kém chất lượng: Sử dụng gioăng cao su quá cứng hoặc quá mỏng không đủ bù đắp các khiếm khuyết nhỏ trên bề mặt stub end.

3. Lắp lệch tâm: Hai đầu ống không nằm trên một đường thẳng khiến mặt bích bị cưỡng bức lực, dẫn đến tình trạng "há miệng" ở một phía.

4. Bề mặt stub end bị trầy xước: Chỉ cần một vết xước sâu trên bề mặt nhựa HDPE nơi tiếp xúc với gioăng, nước sẽ theo rãnh đó rò rỉ ra ngoài dưới áp suất cao.

Khi Nào Nên Dùng Flange Joint HDPE?

Việc sử dụng kết nối mặt bích nên được tính toán ngay từ khâu thiết kế để tối ưu chi phí và vận hành:

• Kết nối thiết bị đầu cuối: Bắt buộc dùng khi nối ống HDPE vào van cổng, van một chiều, máy bơm hoặc bồn chứa bằng kim loại.

• Hệ thống PCCC và Trạm bơm: Những nơi cần tháo lắp thiết bị để kiểm định hoặc sửa chữa định kỳ.

• Thay đổi vật liệu ống: Khi chuyển đổi từ đường ống nhựa sang ống gang hoặc ống thép.

• Vị trí thi công hẹp: Ở những nơi không thể đưa máy hàn đối đầu vào, việc hàn sẵn stub end và kết nối bằng mặt bích là giải pháp thay thế thông minh.

Sai Lầm Thường Gặp Khi Dùng Flange HDPE

Ngay cả những thợ lành nghề cũng dễ mắc phải các sai sót "kinh điển" sau:

• Siết bu lông vòng tròn: Đây là lỗi chết người. Quy tắc đúng là phải siết theo hình sao hoặc đối xứng.

• Trộn lẫn tiêu chuẩn: Cố gắng lắp một mặt bích chuẩn DIN vào một cái van chuẩn ANSI. Dù lỗ bu lông có thể gần khớp, nhưng độ dày và khả năng chịu lực khác nhau sẽ gây mất an toàn.

• Quên siết lại sau 24h: Nhựa HDPE có tính chất "chảy dẻo" (creep). Sau khi lắp đặt và có áp suất nước, nhựa sẽ co giãn nhẹ. Nếu không kiểm tra và siết lại (re-torque) sau 24-48 giờ vận hành, rò rỉ rất dễ xảy ra.

Hướng Dẫn Lắp Đặt Flange Joint HDPE Chuẩn Kỹ Thuật

Để có một mối nối flange joint HDPE hoàn hảo, hãy tuân thủ checklist sau:

1. Làm sạch bề mặt: Lau sạch bụi bẩn, dầu mỡ trên bề mặt stub end và gioăng. Một hạt cát nhỏ cũng có thể gây rò rỉ.

2. Đặt gioăng đồng tâm: Đảm bảo gioăng nằm ngay chính giữa lòng ống, không bị lệch làm cản trở dòng chảy.

3. Siết bu lông 3 giai đoạn:

   • Giai đoạn 1: Siết bằng tay tất cả bu lông.

   • Giai đoạn 2: Dùng cờ lê siết đến 50% lực định mức theo hình sao.

   • Giai đoạn 3: Siết đến 100% lực yêu cầu, vẫn theo hình sao.

4. Sử dụng cờ lê lực: Đừng cảm nhận bằng tay, hãy dùng cờ lê lực để đảm bảo mọi bu lông đều nhận một lực nén như nhau.

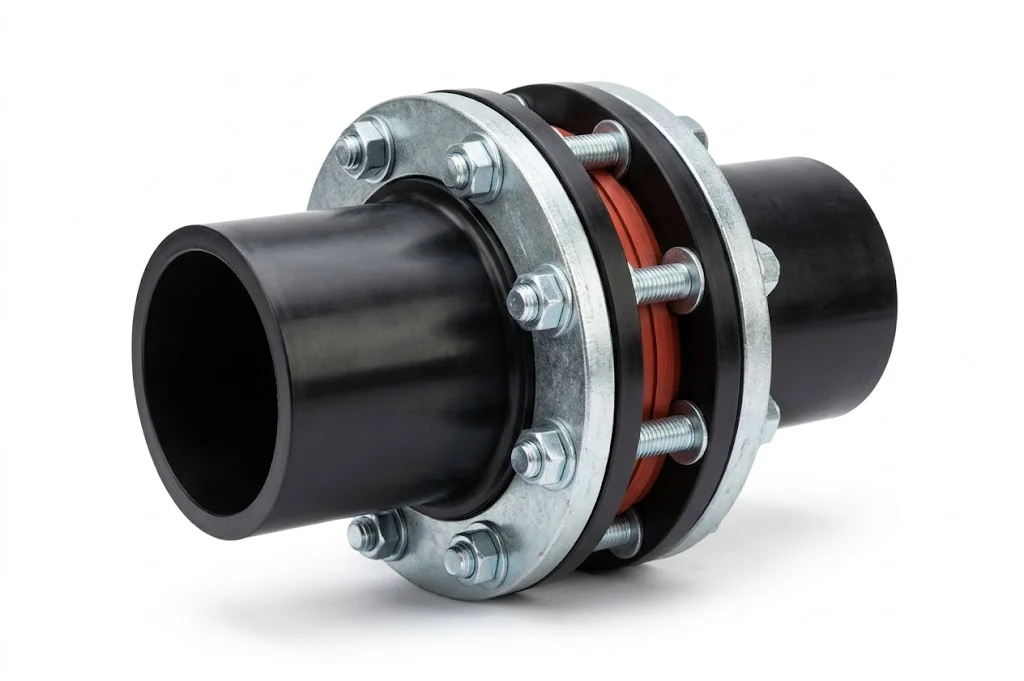

Lưu Ý Quan Trọng Để Tăng Tuổi Thọ Kết Nối

Tuổi thọ của kết nối mặt bích có thể lên tới hàng chục năm nếu bạn chú ý:

• Ưu tiên gioăng cao su có lõi thép: Loại gioăng này chống biến dạng cực tốt dưới áp suất cao.

• Tránh rung động mạnh: Nếu kết nối gần máy bơm, hãy lắp thêm khớp nối mềm (rubber expansion joint) để triệt tiêu rung động, tránh làm lỏng bu lông theo thời gian.

• Sơn phủ chống ăn mòn: Với các backing ring bằng thép, hãy đảm bảo chúng được mạ kẽm nhúng nóng hoặc sơn epoxy để tránh gỉ sét trong môi trường ẩm ướt.

FAQ - Câu Hỏi Thường Gặp

1.  Flange joint hdpe có chịu được áp suất cao không?

Có, tùy thuộc vào độ dày của stub end và cấp áp suất của backing ring (PN10, PN16, PN25). Nếu lắp đúng kỹ thuật, nó hoàn toàn chịu được áp suất tương đương với ống.

2. Có thể thay thế hoàn toàn mối hàn bằng flange không?

Về lý thuyết là có, nhưng về kinh tế thì không nên. Flange joint đắt hơn nhiều so với hàn đối đầu, chỉ nên dùng tại các điểm cần tháo lắp hoặc chuyển đổi vật liệu.

3. Bao lâu cần siết lại bu lông một lần?

Nên kiểm tra và siết lại sau 24 giờ đầu tiên đưa vào vận hành. Sau đó, định kỳ 6-12 tháng nên kiểm tra tổng thể hệ thống.

4. Flange có tái sử dụng được không?

Stub end (nhựa) thường được hàn chết nên không tái sử dụng được nếu cắt bỏ. Tuy nhiên, Backing ring (thép) và bu lông có thể tái sử dụng nếu chưa bị ăn mòn hay biến dạng.

Kết Luận

Flange joint HDPE là giải pháp không thể thay thế trong các hệ thống cấp thoát nước hiện đại, mang lại sự linh hoạt tối đa cho việc bảo trì và kết nối thiết bị. Tuy nhiên, sự bền vững của mối nối không nằm ở thương hiệu vật tư mà nằm ở sự chuẩn xác trong kỹ thuật lắp đặt. Chỉ cần một sai sót nhỏ trong việc chọn tiêu chuẩn mặt bích hoặc lực siết không đều, toàn bộ hệ thống của bạn sẽ đứng trước nguy cơ rò rỉ.

Nếu bạn đang gặp khó khăn trong việc lựa chọn vật tư hoặc cần tư vấn quy trình thi công chuẩn cho dự án, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ chuyên sâu.
