Pipe Floor Flange là gì? Giải pháp tối ưu để cố định hệ thống ống và decor Industrial

Khi bạn bắt tay vào lắp đặt một hệ thống đường ống công nghiệp hay đơn giản là tự tay thiết kế những món nội thất phong cách Industrial độc đáo, việc lựa chọn phụ kiện kết nối đóng vai trò quyết định đến độ bền của công trình. Tuy nhiên, rất nhiều người dùng vẫn thường nhầm lẫn giữa các loại mặt bích thông thường với pipe floor flange.

Sự nhầm lẫn này không chỉ dẫn đến việc lắp đặt không chắc chắn, sai kích thước mà còn gây lãng phí chi phí đáng kể khi phải mua đi bán lại nhiều lần. Hiểu đúng về bản chất và công năng của pipe floor flange sẽ giúp bạn đảm bảo tính an toàn kỹ thuật, tối ưu hóa quy trình thi công và tạo ra những kết cấu vững chãi nhất. Hãy cùng chúng tôi giải mã chi tiết về loại linh kiện "nhỏ nhưng có võ" này ngay dưới đây.

Pipe Floor Flange là gì? Định nghĩa và đặc điểm nhận dạng

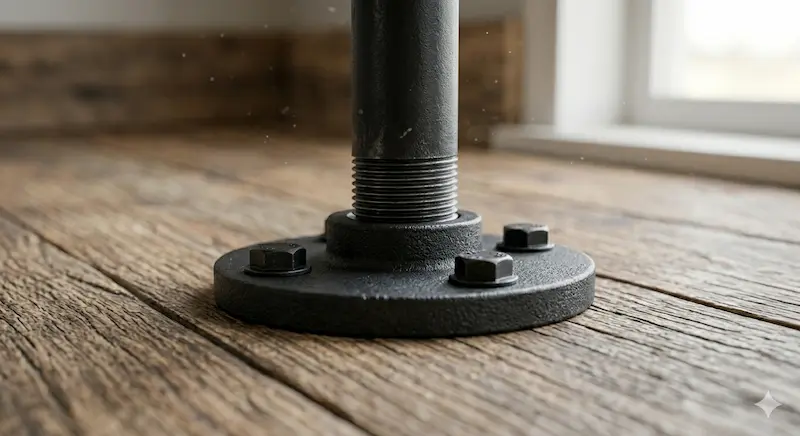

Pipe floor flange là một loại mặt bích chuyên dụng được thiết kế để cố định đường ống xuống các bề mặt phẳng như sàn nhà, tường hoặc trần nhà. Khác với các loại mặt bích dùng để nối hai đoạn ống với nhau, floor flange đóng vai trò như một chân đế vững chắc, có ren trong để vặn ống và các lỗ bắt vít xung quanh để neo chặt vào bề mặt tiếp xúc.

Trong thực tế, bạn có thể dễ dàng nhận diện mặt bích nối ống qua các đặc điểm đặc trưng sau:

• Hình dáng: Thường có dạng hình tròn hoặc hình vuông với bề mặt phẳng rộng để phân tán lực.

• Lỗ bulong: Thường có 3 đến 4 lỗ khoan sẵn để bắt vít nở hoặc bulong neo vào bề mặt cứng.

• Kết nối ren: Trung tâm mặt bích có lỗ ren trong (threaded) tương thích với các tiêu chuẩn ren ống phổ biến hiện nay.

Đây là điểm kết thúc hoặc điểm tựa cố định của một hệ thống ống, giúp chuyển đổi từ một đường ống linh hoạt sang một kết cấu tĩnh vững chãi.

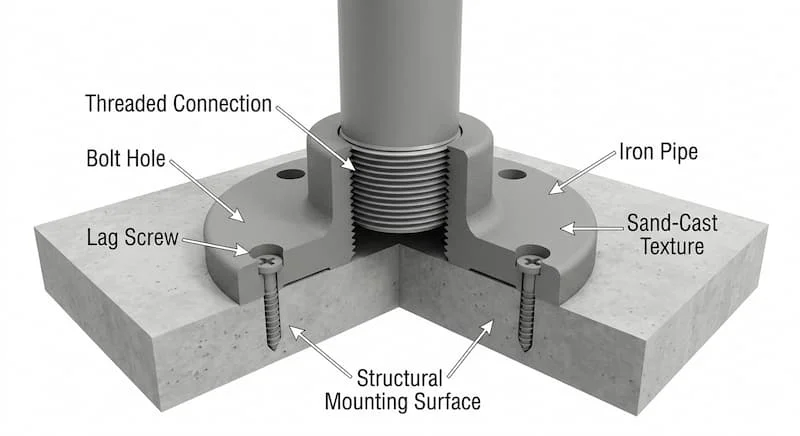

Cấu tạo và nguyên lý hoạt động của mặt bích sàn

Một chiếc mặt bích nối ống tiêu chuẩn có cấu tạo khá đơn giản nhưng mang tính tính toán kỹ thuật cao nhằm chịu tải trọng tốt nhất. Thân flange thường được đúc dày dặn từ kim loại để tránh tình trạng nứt vỡ khi siết chặt vít.

Cấu tạo chi tiết bao gồm:

1. Thân flange (Body): Phần đĩa kim loại chịu lực chính, diện tích bề mặt càng lớn thì khả năng phân phối lực lên sàn càng tốt.

2. Ren trong (Internal Threads): Được tiện chính xác theo các tiêu chuẩn như NPT hoặc BSP, giúp ống được vặn chặt vào mặt bích mà không cần hàn.

3. Lỗ bắt vít (Mounting Holes): Được bố trí đối xứng để đảm bảo lực giữ đồng đều từ mọi phía.

Nguyên lý hoạt động: Khi ống được vặn vào tâm của mặt bích nối ống, toàn bộ trọng lực và áp lực từ ống sẽ được truyền xuống thân mặt bích. Thay vì tập trung lực vào một điểm nhỏ, mặt bích sẽ phân tán lực này ra diện tích rộng hơn thông qua các bulong neo. Bản chất của nó chính là một "điểm neo" (anchor point) chiến lược cho bất kỳ hệ thống ống nào.

Phân loại pipe floor flange phổ biến trên thị trường

Tùy vào môi trường sử dụng và mục đích thẩm mỹ, mặt bích nối ống được sản xuất với nhiều biến thể về vật liệu và thiết kế:

Theo vật liệu cấu tạo

• Thép (Steel): Thường được mạ kẽm hoặc sơn đen. Ưu điểm là chịu lực cực tốt, giá thành rẻ, phù hợp cho các khung kệ trong nhà hoặc hệ thống dẫn khí.

• Inox (Stainless Steel): Đặc biệt là inox 304 hoặc 316. Loại này có khả năng chống gỉ sét tuyệt đối, phù hợp cho môi trường ẩm ướt hoặc yêu cầu độ sạch sẽ cao.

• Gang (Cast Iron): Mang vẻ đẹp thô mộc, cổ điển, rất được ưa chuộng trong trang trí nội thất Industrial.

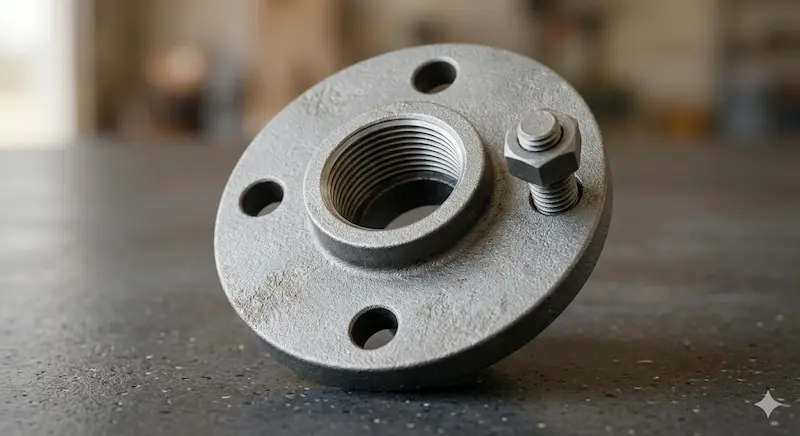

Theo thiết kế và hình dáng

• Dạng ren (Threaded): Dễ lắp đặt nhất, chỉ cần vặn ống vào là xong.

• Dạng hàn (Weld type): Dành cho các hệ thống chịu áp suất cao, nơi yêu cầu sự kín khít tuyệt đối và cố định vĩnh viễn.

• Hình dáng: Ngoài loại tròn truyền thống, loại vuông thường được dùng để tăng tính thẩm mỹ hoặc lắp vào các góc tường hẹp.

Thông số kỹ thuật quan trọng khi chọn pipe floor flange

Việc chọn sai thông số kỹ thuật không chỉ khiến bạn không lắp được ống mà còn tiềm ẩn nguy cơ mất an toàn. Khi mua mặt bích nối ống, bạn cần đặc biệt quan tâm đến:

• Kích thước danh nghĩa (NPS): Thông số này phải khớp với kích thước ống của bạn (ví dụ: 1/2", 3/4", 1").

• Đường kính trong (ID): Kích thước thực tế của phần lỗ có ren.

• Số lỗ bulong và PCD (Pitch Circle Diameter): Khoảng cách giữa tâm các lỗ vít. Thông số này giúp bạn tính toán vị trí khoan sàn chính xác.

• Áp suất chịu được: Mặc dù floor flange chủ yếu dùng để cố định, nhưng trong một số hệ thống dẫn lưu, bạn cần biết giới hạn chịu tải của nó.

Giải thích: Nếu bạn dùng ống 27mm (3/4 inch) nhưng lại mua mặt bích 1/2 inch, chắc chắn bạn không thể kết nối chúng lại với nhau. Hãy luôn kiểm tra chuẩn ren (NPT hay BSP) để đảm bảo độ khít.

So sánh mặt bích nối ống với các loại flange công nghiệp khác

Nhiều người lầm tưởng rằng có thể dùng bất kỳ loại mặt bích nào để cố định ống xuống sàn. Đây là một quan niệm sai lầm.

Insight: Mặt bích nối ống thiên về khả năng neo giữ và tạo điểm tựa vật lý, trong khi các loại mặt bích khác tập trung vào việc duy trì dòng chảy giữa các đoạn ống. Đừng bao giờ dùng Weld Neck Flange để làm chân bàn vì nó không có các lỗ vít nhỏ để bạn neo xuống sàn một cách thẩm mỹ.

Tại sao cần sử dụng mặt bích nối ống chuyên dụng?

Sử dụng đúng loại mặt bích nối ống mang lại những lợi ích thiết thực mà các phương pháp hàn trực tiếp không thể có được:

1. Tăng độ ổn định hệ thống: Tạo ra một chân đế rộng, giảm rung lắc cho toàn bộ đường ống khi có dòng chảy bên trong.

2. Phân bổ tải trọng: Tránh áp lực tập trung làm hỏng bề mặt sàn hoặc tường.

3. Dễ dàng lắp đặt và tháo rời: Việc kết nối bằng ren và vít cho phép bạn thay đổi cấu trúc, di dời hoặc bảo trì hệ thống mà không cần cắt phá.

4. Tính thẩm mỹ cao: Với những người yêu thích phong cách nội thất decor, mặt bích sàn mang lại vẻ ngoài mạnh mẽ, đậm chất cơ khí mà vẫn tinh tế.

Ứng dụng đa dạng của mặt bích nối ống trong thực tế

Ứng dụng của mặt bích nối ống vượt xa khỏi phạm vi của những nhà máy xí nghiệp. Bạn có thể bắt gặp chúng ở:

• Trong công nghiệp: Làm điểm đỡ cho các đường ống dẫn nước, dẫn khí nén chạy dọc sàn hoặc tường nhà xưởng.

• Xây dựng dân dụng: Cố định các trụ lan can cầu thang, chân cột biển báo hoặc các khung bảo vệ.

• Nội thất phong cách Industrial: Đây là ứng dụng bùng nổ nhất. Mặt bích được dùng làm chân bàn, chân kệ sách, giá treo quần áo hoặc đèn treo tường bằng ống nước.

• Dự án DIY: Các nghệ nhân không chuyên sử dụng chúng để tạo ra những món đồ handmade độc đáo như giá để giày, khung giường sắt.

Khi nào nên dùng và những sai lầm cần tránh

Bạn nên ưu tiên dùng mặt bích nối ống khi cần tạo ra một điểm kết thúc vững chãi trên bề mặt phẳng hoặc khi cần chuyển hướng lực từ ống xuống nền móng.

Những sai lầm phổ biến nhất:

• Chọn sai vật liệu: Sử dụng mặt bích thép thường cho lan can ngoài trời dẫn đến gỉ sét chỉ sau một vài cơn mưa.

• Không kiểm tra tải trọng: Dùng mặt bích nhựa hoặc gang mỏng cho các hệ thống chứa đầy nước nặng, gây nứt vỡ chân đế.

• Lắp đặt sai kỹ thuật: Chỉ bắt 1 hoặc 2 vít thay vì đủ 4 lỗ, làm giảm khả năng chịu lực ly tâm của ống.

• Nhầm lẫn tiêu chuẩn ren: Cố tình vặn ren NPT vào mặt bích BSP làm hỏng ren và gây rò rỉ.

Hướng dẫn chọn và lắp đặt mặt bích nối ống đúng kỹ thuật

Để hệ thống của bạn hoạt động bền bỉ, hãy tuân thủ quy trình chọn lọc sau:

Cách chọn mặt bích phù hợp

1. Xác định kích thước: Đo đường kính ngoài của ống để chọn kích thước ren tương ứng.

2. Chọn vật liệu theo môi trường: Ưu tiên inox cho nhà bếp, nhà tắm; thép mạ kẽm cho khung kệ khô ráo và gang cho mục đích decor trang trí.

3. Kiểm tra bề mặt lắp đặt: Nếu sàn gỗ, hãy chọn loại có lỗ vít nhỏ; nếu sàn bê tông, chọn loại cho phép dùng vít nở lớn.

Checklist lắp đặt chuẩn

• Kiểm tra bề mặt lắp đặt phải phẳng, không gồ ghề.

• Đánh dấu vị trí lỗ khoan bằng cách đặt mặt bích lên trước.

• Sử dụng đúng loại bulong/vít nở phù hợp với vật liệu sàn.

• Siết đều các vít theo hình đối xứng (cross-pattern) để mặt bích không bị vênh.

• Kiểm tra độ chắc chắn bằng cách rung lắc nhẹ sau khi hoàn thiện.

FAQ - Những câu hỏi thường gặp về mặt bích nối ống

1. Pipe floor flange dùng để làm gì?

Sản phẩm dùng để neo giữ và cố định các đầu ống vào sàn nhà, tường hoặc bất kỳ bề mặt phẳng nào nhằm tạo sự ổn định cho kết cấu.

2. Floor flange có chịu lực được không?

Có, chúng chịu được tải trọng rất lớn nếu được làm từ thép hoặc gang và được bắt vít xuống nền bê tông chắc chắn.

3. Nên chọn inox hay thép?

Chọn inox nếu bạn cần chống gỉ và tính thẩm mỹ cao. Chọn thép nếu bạn cần tiết kiệm chi phí cho các hệ thống trong nhà hoặc sơn phủ theo ý thích.

4. Có thể dùng floor flange cho nội thất không?

Đây là linh kiện cốt lõi của nội thất Industrial. Nó giúp kết nối các chân bàn, kệ sách vào sàn/tường một cách chuyên nghiệp.

5. Làm sao chọn đúng kích thước?

Bạn cần dựa vào kích thước ống thép (NPS) và tiêu chuẩn bước ren để mua loại mặt bích tương ứng.

Kết luận

Pipe floor flange không chỉ là một linh kiện kỹ thuật đơn thuần mà còn là giải pháp tối ưu để đảm bảo tính an toàn và thẩm mỹ cho các công trình sử dụng ống dẫn. Việc lựa chọn đúng loại mặt bích, phù hợp về vật liệu và kích thước sẽ giúp bạn tăng tuổi thọ hệ thống lên đáng kể và tránh được những chi phí sửa chữa không đáng có.
