Bích JIS10K: Tiêu chuẩn, Thông số kỹ thuật và Hướng dẫn lựa chọn tối ưu

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, việc đối mặt với tình trạng rò rỉ tại mặt bích hoặc các mối nối không khớp là cơn ác mộng đối với bất kỳ kỹ sư vận hành nào. Thực tế, phần lớn các lỗi này không đến từ chất lượng gia công mà xuất phát từ việc chọn sai tiêu chuẩn mặt bích.

Phổ biến nhất là sự nhầm lẫn giữa các tiêu chuẩn quốc tế, đặc biệt là khi hệ thống yêu cầu tiêu chuẩn Nhật Bản nhưng lại được lắp đặt thay thế bằng các dòng bích không tương thích. Sai lầm này dẫn đến hậu quả nghiêm trọng: hệ thống không thể lắp đặt đồng bộ, rò rỉ áp suất gây thất thoát lưu chất, và tốn kém chi phí bảo trì, thay thế gấp nhiều lần. Hiểu rõ về bích JIS10K không chỉ là kiến thức nền tảng mà còn là yếu tố then chốt để đảm bảo an toàn vận hành và tối ưu chi phí đầu tư. Bài viết này sẽ phân tích chuyên sâu từ định nghĩa đến kỹ thuật lắp đặt giúp bạn làm chủ tiêu chuẩn này.

Bích JIS10K Là Gì? Định nghĩa và Ý nghĩa kỹ thuật

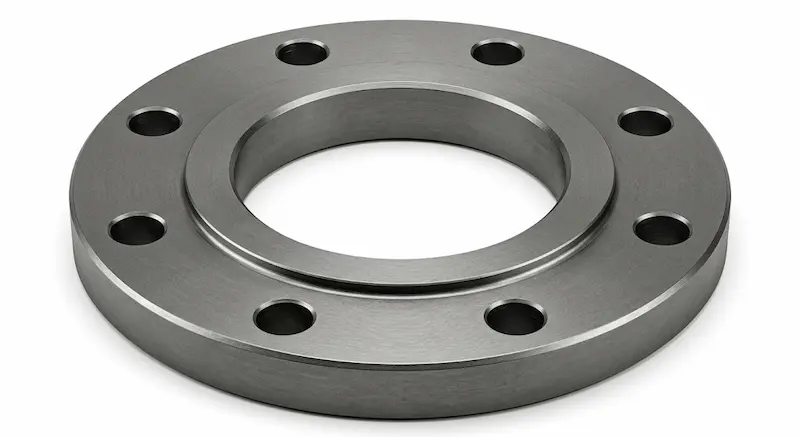

Măt bích JIS là loại mặt bích được sản xuất tuân thủ nghiêm ngặt theo bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Đây là một trong những tiêu chuẩn khắt khe và phổ biến nhất tại khu vực Châu Á, đặc biệt là trong các dự án có vốn đầu tư từ Nhật Bản (ODA) hoặc các nhà máy sử dụng dây chuyền công nghệ Nhật.

Về mặt ký hiệu, "10K" đại diện cho mức áp suất danh định mà mặt bích có thể chịu đựng được ở điều kiện nhiệt độ tiêu chuẩn, tương đương với 10 kg/cm² (xấp xỉ 10 bar hoặc 1.0 MPa). Vai trò cốt lõi của phụ kiện này là tạo ra một điểm kết nối tháo rời giữa ống với ống, ống với van, hoặc ống với các thiết bị đo lường. Nhờ có mặt bích, việc bảo trì, vệ sinh và thay thế linh kiện trong hệ thống đường ống trở nên linh hoạt và dễ dàng hơn so với các mối nối hàn chết.

Nguyên Lý Kết Nối Của Mặt Bích: Tại sao cần sự đồng bộ?

Một mối nối mặt bích hoàn chỉnh không chỉ có kim loại. Nó là một hệ thống bao gồm ba thành phần chính: hai mặt bích đối xứng, gioăng làm kín (gasket) và hệ thống bu lông đai ốc.

Nguyên lý hoạt động dựa trên cơ chế siết chặt: Khi ta siết các bu lông, lực ép sẽ nén chặt gioăng làm kín vào giữa hai bề mặt bích. Gioăng đóng vai trò lấp đầy các khoảng trống siêu nhỏ trên bề mặt cơ khí, từ đó ngăn chặn lưu chất rò rỉ ra ngoài. Đây là lý do tại sao nếu bạn siết bu lông không đều (không theo hình sao), mặt bích sẽ bị vênh, lực ép lên gioăng không đồng nhất dẫn đến hiện tượng rò rỉ ngay cả khi áp suất hệ thống vẫn nằm trong ngưỡng cho phép. Sự đồng bộ về tiêu chuẩn giữa hai mặt bích là bắt buộc để các lỗ bu lông khớp nhau hoàn toàn, tạo ra lực ép đối xứng chuẩn xác.

Phân Loại Bích JIS10K Phổ Biến Trong Công Nghiệp

Tùy vào mục đích sử dụng và đặc thù của lưu chất, Măt bích JIS được chia thành nhiều loại khác nhau:

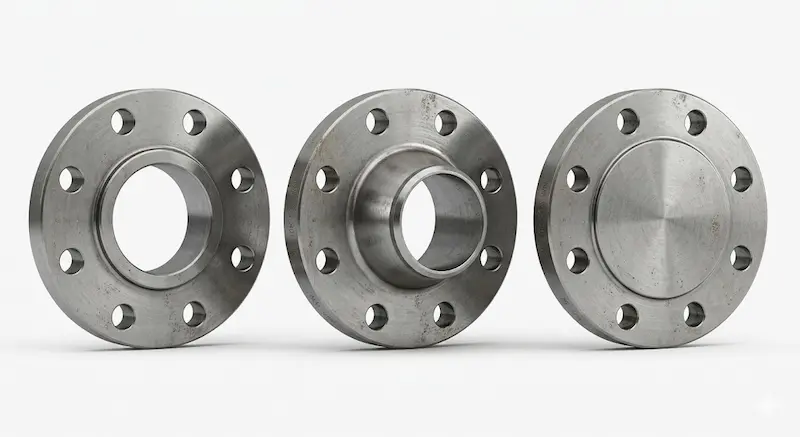

1. Phân loại theo kiểu dáng kết nối

• Slip-on (Bích hàn lồng): Loại phổ biến nhất, ống được đút vào trong lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt và chi phí thấp.

• Weld Neck (Bích cổ cao): Có phần cổ dài được hàn vát mép với ống. Loại này chịu lực tốt, chịu được rung động và nhiệt độ cao, thường dùng cho các hệ thống quan trọng.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc các khoảng chờ của hệ thống, cho phép mở rộng đường ống trong tương lai.

• Socket Weld: Tương tự Slip-on nhưng có gờ chặn bên trong, thường dùng cho đường ống kích thước nhỏ và áp suất cao.

2. Phân loại theo vật liệu cấu tạo

• Thép Carbon (SS400, A105): Dùng cho hệ thống nước sạch, dầu, khí nén không có tính ăn mòn cao. Cần được sơn phủ chống gỉ.

• Inox (SUS304, SUS316): Khả năng chống ăn mòn tuyệt vời, dùng trong hóa chất, thực phẩm, dược phẩm. Inox 316 cao cấp hơn Inox 304 ở khả năng chịu môi trường muối biển.

• Gang: Thường dùng trong các hệ thống cấp thoát nước đô thị do giá thành rẻ và khả năng giảm chấn tốt.

Thông Số Kỹ Thuật Chi Tiết Của Bích JIS10K

Để chọn đúng Măt bích JIS, kỹ sư cần quan tâm đến các thông số hình học cốt lõi. Sai lệch dù chỉ vài milimet ở các chỉ số sau cũng sẽ khiến việc lắp đặt trở nên bất khả thi:

• Kích thước danh định (DN): Từ DN10 (phi 17mm) đến DN1000+.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất để xác định hai mặt bích có khớp nhau hay không.

• Số lượng và đường kính lỗ bu lông: Tiêu chuẩn JIS quy định rất rõ số lỗ (4, 8, 12, 16...) và kích thước bu lông (M12, M16, M20...) tương ứng với từng size ống.

• Độ dày mặt bích (T): Đảm bảo khả năng chịu lực nén và độ bền trước áp suất 10 bar.

Insight: Nhiều người nhầm tưởng chỉ cần đúng DN (đường kính ống) là lắp được. Thực tế, cùng một DN nhưng tiêu chuẩn JIS sẽ có PCD và số lỗ bu lông khác hoàn toàn so với tiêu chuẩn ANSI hay DIN.

So Sánh Măt bích JIS Với Tiêu Chuẩn ANSI & DIN

Sự khác biệt giữa các hệ tiêu chuẩn thường gây ra nhiều khó khăn trong khâu mua hàng. Dưới đây là bảng so sánh nhanh:

Giải thích: Bạn không nên mix (trộn lẫn) các tiêu chuẩn này. Ví dụ, một chiếc van tiêu chuẩn ANSI Class 150 sẽ không thể bắt vừa vào mặt bích JIS10K dù có cùng kích thước đường ống, vì khoảng cách các lỗ bu lông (PCD) không trùng khớp. Trong trường hợp bất khả kháng, bạn phải sử dụng các bộ chuyển đổi (adaptor) hoặc gia công lại mặt bích, nhưng điều này làm giảm độ an toàn của hệ thống.

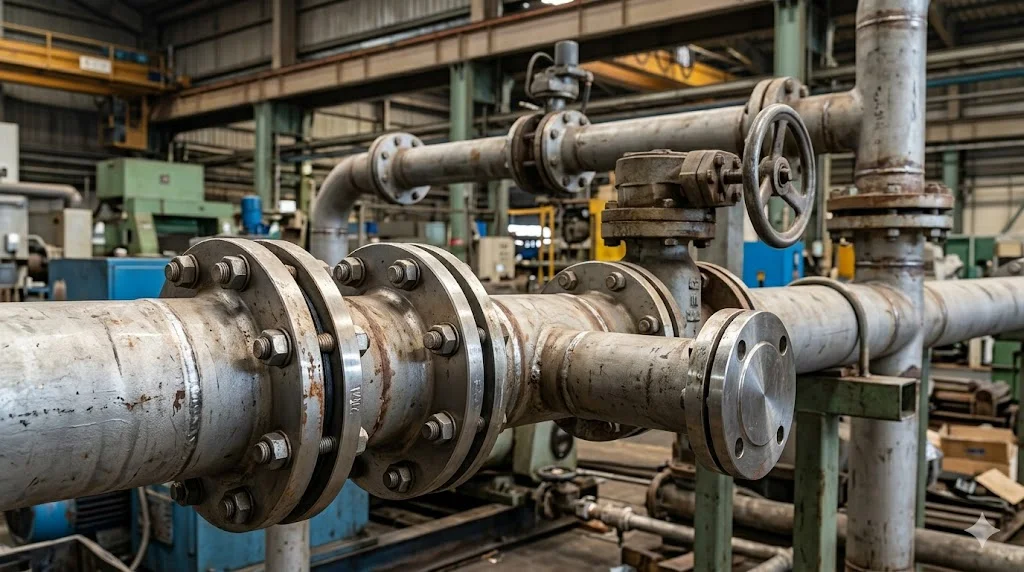

Ứng Dụng Thực Tế: Khi Nào Nên Dùng Măt bích JIS?

Nhờ sự cân bằng giữa độ bền và chi phí, bích JIS10K là lựa chọn hàng đầu cho các hệ thống có áp suất làm việc trung bình:

1. Hệ thống cấp thoát nước: Các trạm bơm, nhà máy xử lý nước thải thường xuyên sử dụng JIS10K do áp suất nước thường dao động dưới 10 bar.

2. Hệ thống HVAC: Đường ống chiller, nước nóng trung tâm trong các tòa nhà cao tầng.

3. Phòng cháy chữa cháy (PCCC): Tiêu chuẩn JIS được các nhà thầu PCCC tin dùng vì tính ổn định và sự phổ biến của phụ kiện đi kèm trên thị trường.

4. Nhà máy công nghiệp: Đặc biệt là các nhà máy thực phẩm, dệt nhuộm hoặc điện tử nơi sử dụng nhiều thiết bị có xuất xứ từ Nhật Bản hoặc Hàn Quốc.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Sử Dụng

1. Nhầm lẫn giữa JIS 5K, 10K, 16K, 20K: Mỗi cấp áp suất có độ dày và thông số lỗ bu lông khác nhau. Lắp bích 5K vào hệ thống 10K sẽ gây nứt vỡ, rò rỉ do không chịu nổi áp suất.

2. Chọn sai vật liệu: Sử dụng bích thép thường cho môi trường axit nhẹ sẽ khiến mối nối bị ăn mòn và hỏng hóc chỉ sau vài tháng vận hành.

3. Bỏ qua kiểm tra độ phẳng bề mặt: Mặt bích bị trầy xước sâu hoặc cong vênh sẽ không bao giờ kín được dù bạn có siết bu lông chặt đến đâu.

4. Không kiểm tra PCD: Đây là lỗi sơ đẳng nhưng phổ biến nhất, dẫn đến việc phải mang hàng đi đổi trả, làm chậm tiến độ công trình.

Checklist Lựa Chọn Măt bích JIS Chuẩn Chuyên Gia

Trước khi đặt hàng hoặc lắp đặt, hãy kiểm tra danh sách sau:

• Xác nhận tiêu chuẩn: Chắc chắn là JIS10K (không phải ANSI hay DIN).

• Kích thước đường ống: Xác định đúng chỉ số DN (Ví dụ: DN50, DN100...).

• Vật liệu phù hợp: Inox 304 cho thực phẩm/hóa chất, Thép cho nước sạch/dầu.

• Kiểu kết nối: Bích rỗng (hàn) hay bích mù (chặn)?

• Thông số lỗ: Kiểm tra số lỗ bu lông và PCD có khớp với thiết bị (van/máy bơm) sẵn có không?

• Độ dày: Đảm bảo độ dày đúng chuẩn để chịu được áp suất vận hành.

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

Để đảm bảo mối nối mặt bích kín khít 100%, hãy tuân thủ các bước:

1. Vệ sinh: Làm sạch bề mặt tiếp xúc của hai mặt bích và gioăng. Một hạt cát nhỏ cũng có thể tạo khe hở rò rỉ.

2. Đặt gioăng: Đặt gioăng làm kín vào chính giữa, đảm bảo không bị lệch tâm.

3. Siết bu lông: Đây là bước quan trọng nhất. Hãy siết bằng tay trước, sau đó dùng cờ lê lực siết theo sơ đồ hình sao (đối xứng nhau). Việc này giúp mặt bích tiến vào sát nhau một cách đồng đều.

4. Kiểm tra: Sau khi hệ thống đi vào vận hành và đạt áp suất, cần kiểm tra lại các đầu mối. Nếu có hiện tượng "đổ mồ hôi" hoặc rò rỉ, cần siết thêm một lực nhẹ.

FAQ – Những Câu Hỏi Thường Gặp Về Bích JIS10K

1. Bích JIS10K chịu được áp suất bao nhiêu?

Trả lời: JIS10K chịu được áp suất danh định là 10 kg/cm² (khoảng 10 bar hoặc 1.0 MPa). Trong thực tế, áp suất thử nghiệm có thể cao hơn một chút nhưng không khuyến khích vận hành vượt ngưỡng này.

2. JIS10K có tương đương với PN10 của tiêu chuẩn DIN không?

Trả lời: Về áp suất là tương đương (cùng 10 bar). Tuy nhiên, thông số hình học như PCD và lỗ bu lông là khác nhau, nên chúng không thể lắp lẫn trực tiếp.

3. Tại sao nên chọn bích Inox 304 thay vì bích thép?

Trả lời: Bạn nên chọn Inox 304 khi hệ thống dẫn các lưu chất có tính ăn mòn hoặc yêu cầu vệ sinh cao (như thực phẩm). Nếu chỉ dẫn nước sạch thông thường, bích thép sẽ là giải pháp tiết kiệm chi phí hơn.

4. Tại sao mối nối bích JIS10K của tôi vẫn rò rỉ dù đã siết rất chặt?

Trả lời: Có 3 nguyên nhân phổ biến: Bạn siết không đều tay khiến bích bị vênh; Gioăng làm kín bị hỏng/sai loại; hoặc Bề mặt bích có vết xước sâu.

Kết luận

Bích JIS10K là một phần không thể thiếu trong các hệ thống đường ống hiện đại. Việc hiểu đúng bản chất kỹ thuật, thông số PCD và lựa chọn vật liệu phù hợp không chỉ giúp hệ thống vận hành an toàn, bền bỉ mà còn tiết kiệm đáng kể thời gian và chi phí cho doanh nghiệp.

Nếu bạn đang băn khoăn về cách lựa chọn loại mặt bích tối ưu cho dự án của mình hoặc cần bảng tra thông số chi tiết cho từng kích thước DN, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi.
