Inox Elbow: Giải Pháp Tối Ưu Chuyển Hướng Đường Ống Công Nghiệp

Trong một hệ thống vận hành chất lỏng hoặc khí, các điểm rò rỉ tại mối nối hay tình trạng ăn mòn chỉ sau một thời gian ngắn vận hành không phải là chuyện hiếm gặp. Thực tế, nhiều kỹ sư đã phải đối mặt với bài toán hệ thống sụt giảm áp suất đột ngột hoặc thủng đường ống tại các góc cua. Nguyên nhân cốt lõi thường nằm ở việc chọn sai loại co inox hoặc sử dụng phụ kiện không đạt tiêu chuẩn vật liệu so với môi trường thực tế.

Inox elbow (hay còn gọi là co inox) tuy chỉ là một phụ kiện nhỏ nhưng lại đóng vai trò "xương sống" trong việc định hình dòng chảy. Nếu chọn sai, hậu quả không chỉ là việc giảm tuổi thọ hệ thống mà còn kéo theo chi phí bảo trì khổng lồ và nguy cơ gián đoạn sản xuất kéo dài. Bài viết này sẽ phân tích chuyên sâu giúp bạn có cái nhìn toàn diện để đưa ra quyết định đầu tư chính xác nhất.

Co inox Là Gì? Phụ Kiện Không Thể Thiếu Trong Đường Ống

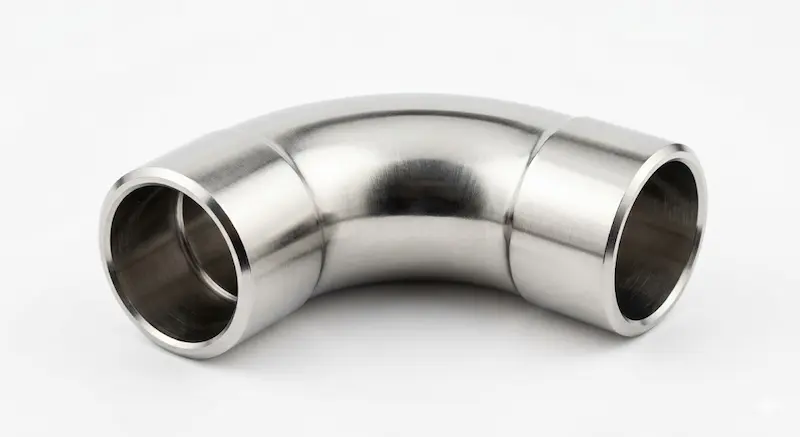

Co inox là loại phụ kiện đường ống được làm từ thép không gỉ, có chức năng chính là kết nối hai đoạn ống lại với nhau nhằm thay đổi hướng dòng chảy theo một góc nhất định. Tùy vào thiết kế của hệ thống, các góc phổ biến nhất bao gồm 45°, 90°, và 180°.

Không chỉ đơn thuần là vật nối, co inox còn phải chịu đựng áp lực dòng chảy và các tác động hóa học từ môi trường bên trong lẫn bên ngoài. Việc sử dụng vật liệu inox giúp phụ kiện này có khả năng chống oxy hóa vượt trội so với các loại thép carbon thông thường. Đây là lý do tại sao trong các môi trường yêu cầu vệ sinh cao hoặc tiếp xúc với hóa chất, co inox luôn là lựa chọn ưu tiên hàng đầu để đảm bảo tính toàn vẹn của cấu trúc đường ống.

Nguyên Lý Hoạt Động & Bản Chất Kỹ Thuật

Về bản chất, co inox không có cơ chế chuyển động cơ học bên trong. Hoạt động của nó dựa hoàn toàn vào việc thay đổi hình học của dòng chảy. Khi chất lỏng hoặc khí di chuyển qua đoạn cong, nó sẽ chịu tác động của lực ly tâm và sự thay đổi hướng đột ngột.

Một chiếc elbow được thiết kế tốt với độ cong mịn (smooth curvature) sẽ giúp giảm thiểu tình trạng turbulence (dòng chảy hỗn loạn). Nếu lòng trong của co inox không nhẵn hoặc góc cong quá gắt, nó sẽ tạo ra các vùng xoáy, gây tổn thất áp suất và tăng tốc độ mài mòn tại vách ngoài của co. Do đó, việc lựa chọn bán kính cong phù hợp với tốc độ dòng chảy là yếu tố kỹ thuật tiên quyết để tối ưu hóa hiệu suất vận hành của toàn bộ hệ thống.

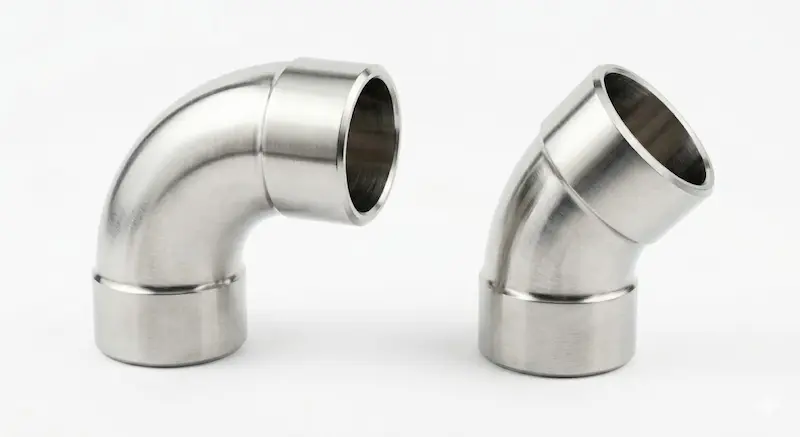

Phân Loại Inox Elbow Phổ Biến Hiện Nay

Để lựa chọn đúng loại phụ kiện, bạn cần hiểu rõ các cách phân loại dựa trên đặc tính kỹ thuật:

1. Phân loại theo góc

• Co 90 độ: Loại phổ biến nhất, dùng để chuyển hướng dòng chảy vuông góc.

• Co 45 độ: Dùng cho các hệ thống cần chuyển hướng chéo, giúp giảm tổn thất áp suất hơn so với loại 90 độ.

• Co 180 độ (U-bend): Thường dùng trong các hệ thống trao đổi nhiệt hoặc các vòng lặp ống.

2. Phân loại theo bán kính (Radius)

• Long Radius (LR): Có bán kính bằng 1.5 lần đường kính ngoài của ống. Loại này giúp dòng chảy thoát nhanh, ít tạo lực cản.

• Short Radius (SR): Có bán kính bằng đúng đường kính ngoài của ống. Thường dùng trong không gian hẹp nhưng gây tổn thất áp suất lớn hơn.

3. Phương pháp kết nối

• Hàn (Butt Weld): Kết nối vĩnh viễn, chịu áp lực cực cao, thường dùng trong công nghiệp nặng.

• Ren (Threaded): Dễ lắp đặt và tháo rời, phù hợp cho ống kích thước nhỏ và áp suất thấp.

• Clamp (Vi sinh): Dùng trong ngành thực phẩm, dược phẩm để dễ dàng tháo rời vệ sinh hàng ngày.

Thông Số Kỹ Thuật Quan Trọng Của Inox Elbow

Khi đặt mua co inox, các thông số sau đây sẽ quyết định độ bền và khả năng tương thích:

• Kích thước danh định: Thường được tính bằng DN (mm) hoặc Inch. Bạn cần đảm bảo kích thước này đồng nhất với đường ống chính.

• Độ dày thành ống (Schedule): Phổ biến nhất là SCH10, SCH40, SCH80. Chỉ số SCH càng cao, thành ống càng dày, khả năng chịu áp lực càng lớn. Chọn sai SCH có thể dẫn đến việc phụ kiện bị nổ dưới áp suất cao hoặc lãng phí chi phí nếu chọn quá dày không cần thiết.

• Vật liệu:

  • Inox 201: Dùng cho môi trường khô ráo, ít ăn mòn, giá rẻ.

  • Inox 304: Loại phổ biến nhất, chịu ăn mòn tốt trong môi trường nước sạch và độ ẩm cao.

  • Inox 316: Chống ăn mòn tuyệt vời trong môi trường chứa clorua hoặc hóa chất mạnh.

So Sánh Chi Tiết: Inox 304 vs Inox 316

Việc lựa chọn giữa 304 và 316 thường khiến người dùng băn khoăn. Dưới đây là bảng phân tích:

Insight chuyên gia: Sự khác biệt lớn nhất nằm ở nguyên tố Molybdenum có trong inox 316. Nó tạo ra một lớp bảo vệ vững chắc chống lại sự ăn mòn lỗ chỗ (pitting). Nếu công trình của bạn nằm gần biển hoặc dẫn hóa chất, đừng bao giờ tiết kiệm chi phí bằng cách dùng 304, vì chi phí thay thế sau này sẽ gấp nhiều lần giá trị chênh lệch ban đầu.

Ứng Dụng Thực Tế Của co inox

Nhờ đặc tính bền bỉ, co inox xuất hiện trong hầu hết các lĩnh vực trọng điểm:

• Xử lý nước: Các trạm cấp nước sạch và xử lý nước thải đòi hỏi vật liệu không gỉ để đảm bảo chất lượng nước.

• Thực phẩm & Dược phẩm: Sử dụng co inox vi sinh có bề mặt nhẵn bóng để ngăn chặn vi khuẩn tích tụ.

• Công nghiệp hóa chất: Nơi các loại ống thép thường bị ăn mòn chỉ trong vài tháng.

• Năng lượng & Dầu khí: Chịu đựng áp suất cực lớn và điều kiện nhiệt độ khắc nghiệt.

Những Sai Lầm Thường Gặp Khi Mua Và Lắp Đặt

Nhiều hệ thống gặp sự cố không phải do sản phẩm kém chất lượng, mà do lỗi chọn lựa và lắp đặt:

1. Chọn sai vật liệu: Dùng inox 201 cho hệ thống ngoài trời dẫn đến rỉ sét sau một mùa mưa.

2. Bỏ qua thông số SCH: Lắp co SCH10 vào đường ống áp suất cao khiến mối hàn bị nứt toác.

3. Lắp đặt lệch trục: Khi hàn hoặc nối ren, nếu tâm của elbow và ống không khớp sẽ tạo ra ứng lực dư, gây rò rỉ tại mối nối.

4. Dùng sai loại góc: Cố tình ép dòng chảy qua co 90 độ trong không gian quá hẹp thay vì dùng hai co 45 độ, gây sụt giảm áp suất nghiêm trọng.

Checklist Chọn Inox Elbow Chuẩn Chuyên Gia

Trước khi chốt đơn hàng, hãy rà soát lại checklist sau:

• Môi trường lưu chất: Nước sạch, nước thải, hay hóa chất? (Quyết định chọn 304 hay 316).

• Nhiệt độ & Áp suất: Hệ thống vận hành ở bao nhiêu Bar? (Quyết định chọn độ dày SCH).

• Kích thước chuẩn: Đo chính xác đường kính ngoài và độ dày thành ống hiện có.

• Kiểu kết nối: Yêu cầu hàn kín hay cần tháo lắp thường xuyên bằng ren/clamp?

• Chứng chỉ: Sản phẩm có CO/CQ (chứng chỉ xuất xứ và chất lượng) hay không?

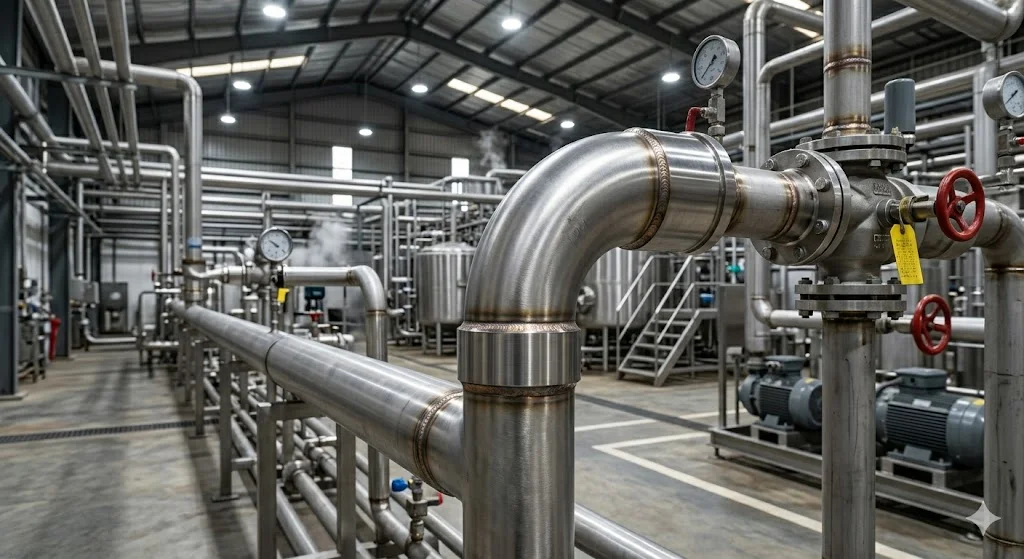

Hướng Dẫn Lắp Đặt & Bảo Trì Định Kỳ

Để co inox phát huy tối đa tuổi thọ, kỹ thuật lắp đặt là yếu tố quyết định:

• Làm sạch bề mặt: Trước khi hàn, phải vệ sinh sạch dầu mỡ và bụi bẩn tại điểm nối để tránh rỗ mối hàn.

• Kiểm tra độ đồng tâm: Sử dụng thước cân bằng để đảm bảo phụ kiện không bị nghiêng lệch.

• Thử áp lực: Sau khi lắp đặt, cần tiến hành test áp (hydrotest) để phát hiện sớm các điểm rò rỉ.

• Bảo trì: Định kỳ kiểm tra các vị trí góc cua. Nếu thấy có dấu hiệu đổi màu hoặc bám cặn, cần vệ sinh bằng dung dịch chuyên dụng cho inox.

FAQ - Câu Hỏi Thường Gặp

1. Inox elbow có bị gỉ không?

Trong điều kiện tiêu chuẩn và chọn đúng mác thép (304/316), co inox gần như không bị gỉ. Tuy nhiên, nếu dùng inox 201 ở môi trường axit hoặc inox 304 ở vùng biển, hiện tượng hoen ố vẫn có thể xảy ra.

2. Làm sao để phân biệt inox 304 và 316 mắt thường?

Rất khó phân biệt bằng mắt thường. Bạn nên sử dụng dung dịch thuốc thử inox chuyên dụng hoặc máy quang phổ để kiểm tra chính xác thành phần Molybdenum.

3. Tại sao co 45 độ ít phổ biến hơn co 90 độ?

Co 90 độ đáp ứng hầu hết các nhu cầu chuyển hướng vuông góc trong xây dựng và công nghiệp. Co 45 độ thường chỉ dùng trong các thiết kế kỹ thuật đặc thù để giảm lực cản dòng chảy.

4. SCH40 và SCH80 khác nhau thế nào?

SCH80 có thành ống dày hơn SCH40, do đó chịu được áp suất làm việc cao hơn nhưng giá thành cũng đắt hơn.

Kết Luận

Việc hiểu rõ về co inox không chỉ giúp bạn xây dựng một hệ thống đường ống bền bỉ mà còn là cách để tối ưu hóa chi phí vận hành lâu dài. Một lựa chọn chính xác ngay từ đầu về mác thép, độ dày và kiểu kết nối sẽ giúp doanh nghiệp tránh được những rủi ro không đáng có.
