Gate Valve 6 Inch: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống DN150

Hãy tưởng tượng hệ thống đường ống DN150 của doanh nghiệp đang vận hành ổn định bỗng dưng gặp sự cố rò rỉ nghiêm trọng hoặc sụt giảm áp suất không rõ nguyên nhân. Trong nhiều trường hợp, vấn đề không nằm ở máy bơm hay đường ống, mà bắt nguồn từ việc lựa chọn gate valve 6 inch không phù hợp. Việc chọn sai vật liệu, không tương thích về áp suất làm việc hoặc sử dụng sai công năng điều tiết có thể dẫn đến những tổn thất chi phí khổng lồ, làm giảm tuổi thọ toàn bộ hệ thống và gây nguy cơ dừng vận hành đột ngột.

Hiểu rõ về van cổng 6 inch không chỉ giúp bạn tối ưu hóa hiệu suất kỹ thuật mà còn là bài toán kinh tế giúp giảm thiểu chi phí bảo trì dài hạn. Bài viết dưới đây sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý đến các tiêu chuẩn kỹ thuật khắt khe nhất để bạn có cái nhìn của một chuyên gia trước khi đưa ra quyết định mua sắm.

Gate Valve 6 Inch Là Gì? Định Nghĩa Và Vai Trò Kỹ Thuật

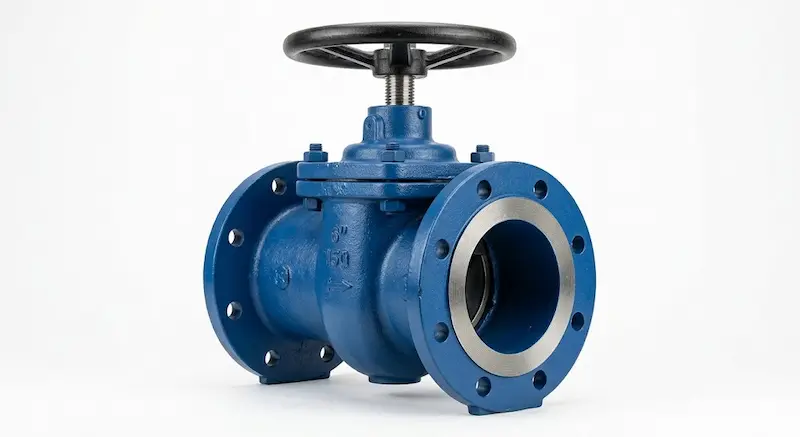

Van cổng 6 inch là dòng van cổng có kích thước đường kính danh định tương đương DN150 (xấp xỉ 150mm hoặc 168mm tùy theo tiêu chuẩn ống). Trong kỹ thuật đường ống, đây là loại thiết bị đóng ngắt dòng chảy theo cơ chế "ON/OFF". Điều này có nghĩa là van được thiết kế để ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không có chức năng điều tiết lưu lượng giữa chừng.

Tại sao kích thước 6 inch lại phổ biến? Đây là kích cỡ "vàng" trong các hệ thống hạ tầng cấp thoát nước công nghiệp, hệ thống phòng cháy chữa cháy (PCCC) và các đường ống dẫn dầu khí tầm trung. Với kích thước này, van đủ lớn để vận chuyển lưu lượng chất lỏng đáng kể nhưng vẫn đảm bảo sự linh hoạt trong lắp đặt và vận hành thủ công hoặc bằng bộ truyền động điện/khí nén.

Về mặt kỹ thuật, gate valve 6 inch đóng vai trò là chốt chặn an toàn giúp cô lập các đoạn mạch trong hệ thống khi cần sửa chữa hoặc bảo trì. Sự hiện diện của nó đảm bảo rằng khi một bộ phận gặp sự cố, bạn không cần phải xả toàn bộ lưu chất trong hệ thống mà chỉ cần khóa van cổng để xử lý cục bộ.

Nguyên Lý Hoạt Động Chuyên Sâu Của Van Cổng 6 Inch

Cơ chế vận hành của van cổng 6 inch dựa trên chuyển động tịnh tiến của đĩa van. Khi người vận hành xoay vô lăng (tay quay), trục van sẽ truyền lực làm đĩa van nâng lên hoặc hạ xuống theo phương thẳng đứng, vuông góc với dòng chảy lưu chất. Khi mở hoàn toàn, đĩa van nằm gọn trong nắp van, giải phóng toàn bộ tiết diện đường ống.

Ưu điểm lớn nhất của nguyên lý này chính là giảm thiểu tối đa sự tổn thất áp suất. Vì đĩa van không nằm trên đường đi của chất lỏng khi mở, dòng chảy có thể đi thẳng mà không gặp vật cản, giúp hệ thống duy trì được áp năng ban đầu. Đây là lý do tại sao van cổng luôn được ưu tiên hơn van cầu (globe valve) trong các hệ thống cần vận tốc dòng chảy cao và ổn định.

Tuy nhiên, cần lưu ý tuyệt đối: Tại sao không dùng gate valve để điều tiết? Khi đĩa van chỉ mở một phần, áp lực dòng chảy cực lớn sẽ va đập trực tiếp vào cạnh đĩa, gây ra hiện tượng rung lắc (vibration) và mài mòn không đều (erosion). Về lâu dài, đĩa van sẽ bị cong vênh hoặc hỏng lớp đệm làm kín, dẫn đến việc van không thể đóng khít hoàn toàn được nữa.

Phân Loại Gate Valve 6 Inch Phổ Biến Trên Thị Trường

Để lựa chọn đúng loại van, kỹ sư cần phân tích dựa trên ba tiêu chí cốt lõi: vật liệu, kiểu kết nối và cấu tạo ty van.

1. Theo vật liệu chế tạo:

   • Gang (Cast Iron/Ductile Iron): Phổ biến nhất trong hệ thống nước sạch và PCCC nhờ giá thành rẻ và độ bền cơ học tốt.

   • Thép (Carbon Steel): Dùng cho môi trường nhiệt độ cao và áp suất lớn như hơi nóng, dầu khí.

   • Inox (Stainless Steel 304/316): Lựa chọn hàng đầu cho thực phẩm, dược phẩm hoặc hóa chất ăn mòn nhờ khả năng chống oxy hóa tuyệt vời.

2. Theo kết nối:

   • Mặt bích (Flanged): Đây là kiểu kết nối tiêu chuẩn cho kích thước 6 inch. Nó giúp việc tháo lắp, bảo trì trở nên dễ dàng và chịu được áp lực rung lắc tốt hơn so với nối ren.

   • Ren (Threaded): Rất hiếm gặp ở kích thước 6 inch do khó đảm bảo độ kín khít khi áp lực lớn.

3. Theo ty van (Trục van):

   • Ty nổi (Rising Stem): Trục van sẽ trồi lên khi mở. Ưu điểm là nhìn vào có thể biết ngay van đang đóng hay mở, nhưng cần không gian phía trên rộng.

   • Ty chìm (Non-rising Stem): Trục van nằm gọn bên trong, phù hợp cho các hố van chật hẹp hoặc lắp đặt ngầm.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Tâm

Khi cầm trên tay một bảng thông số kỹ thuật của van cổng 6 inch, có ba yếu tố bạn không được phép bỏ qua để tránh những tai nạn vận hành đáng tiếc. Đầu tiên là áp suất làm việc, thường ký hiệu là PN (PN10, PN16, PN25) hoặc Class (Class 150, Class 300). Việc chọn van PN10 cho hệ thống có áp suất đỉnh 12 bar sẽ dẫn đến rủi ro nứt vỡ thân van hoặc bung nắp van cực kỳ nguy hiểm.

Thứ hai là tiêu chuẩn mặt bích. Một chiếc van sản xuất theo tiêu chuẩn JIS (Nhật Bản) sẽ không thể lắp vừa vào đường ống đang dùng tiêu chuẩn ANSI (Mỹ) hay DIN (Đức) do sai lệch về số lỗ bu lông và tâm lỗ. Việc cố tình "chế" lại mặt bích không chỉ làm mất quyền lợi bảo hành mà còn gây mất an toàn hệ thống.

Cuối cùng là nhiệt độ làm việc. Đĩa van cổng thường được bọc cao su (EPDM/NBR) để làm kín. Nếu môi trường là nước nóng vượt quá 120°C, lớp cao su này sẽ bị biến dạng nhanh chóng. Trong trường hợp đó, bạn bắt buộc phải chuyển sang loại van cổng đĩa kim loại (Seal cứng) để đảm bảo độ bền.

So Sánh Gate Valve 6 Inch Với Các Loại Van Khác

Để hiểu tại sao van cổng 6 inch lại là "vua" trong một số phân khúc, hãy nhìn vào bảng so sánh dưới đây:

Kết luận chuyên gia: Nếu hệ thống của bạn yêu cầu dòng chảy đi thẳng hoàn toàn và ít khi phải đóng mở, gate valve là lựa chọn tối ưu nhất về cả kỹ thuật lẫn chi phí. Ngược lại, nếu không gian lắp đặt cực kỳ hạn chế và áp lực không quá lớn, van bướm có thể được cân nhắc để thay thế.

Khi Nào Nên Dùng van cổng 6 Inch Trong Thực Tế?

Gate valve 6 inch thường xuất hiện trong các dự án hạ tầng lớn, nơi mà tính ổn định được đặt lên hàng đầu. Cụ thể:

• Hệ thống cấp nước đô thị: Dùng làm van chặn trên các trục đường ống chính DN150 dẫn nước về các khu dân cư. Khả năng đóng mở chậm của van cổng giúp ngăn chặn hiện tượng "búa nước" (water hammer) – tác nhân chính gây vỡ ống.

• Hệ thống PCCC: Đây là thiết bị bắt buộc trong các cụm bơm và đường ống cứu hỏa. Độ tin cậy của van cổng đảm bảo rằng khi cần thiết, nước sẽ được cung cấp đầy đủ với áp lực cao nhất mà không bị cản trở bởi cấu tạo bên trong van.

• Nhà máy công nghiệp: Các dây chuyền sản xuất giấy, dệt nhuộm hoặc xử lý nước thải thường xuyên sử dụng van cổng inox 6 inch để kiểm soát dòng chất lỏng có chứa tạp chất nhẹ, vì cấu tạo cửa van đi xuống có tác dụng như một "lưỡi cắt" giúp đẩy dị vật ra khỏi vùng làm kín.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Hệ Quả

Sai lầm lớn nhất thường đến từ tư duy "tiết kiệm chi phí" bằng cách chọn sai vật liệu. Ví dụ, sử dụng van cổng gang cho môi trường nước thải có tính axit nhẹ sẽ khiến thân van bị ăn mòn rỗ (pitting) chỉ sau 6 tháng sử dụng. Hệ quả là bạn phải chi gấp đôi số tiền để thay mới và mất thêm chi phí dừng máy sản xuất.

Thứ hai là lỗi sử dụng van cổng để điều tiết dòng chảy. Khi bạn hé mở van 20-30% để giảm lưu lượng, áp lực nước sẽ tạo ra những xoáy lốc phía sau đĩa van. Điều này không chỉ gây tiếng ồn khó chịu trong tòa nhà mà còn khiến trục van nhanh chóng bị lỏng lẻo, dẫn đến hiện tượng "kẹt van" hoặc "không đóng khít".

Cuối cùng là việc bỏ qua kiểm tra tiêu chuẩn kết nối. Nhiều đơn vị mua hàng chỉ quan tâm đến kích thước 6 inch mà quên mất tiêu chuẩn mặt bích, dẫn đến việc khi ra công trình không thể kết nối được với ống, gây chậm tiến độ bàn giao dự án nghiêm trọng.

Checklist Chọn Gate Valve 6 Inch Chuẩn Kỹ Thuật

Trước khi đặt hàng, hãy đối chiếu với checklist chuyên gia dưới đây để đảm bảo độ chính xác 100%:

• Môi trường lưu chất: Nước sạch, nước thải, hóa chất hay hơi nóng?

• Vật liệu thân van: Gang cầu (nước), Inox (hóa chất), Thép (nhiệt độ cao).

• Áp suất thiết kế: Hệ thống vận hành ở bao nhiêu bar? (PN10, PN16...).

• Tiêu chuẩn mặt bích: JIS 10K, BS PN16, ANSI 150 hay DIN?

• Kiểu ty van: Ty nổi (dễ quan sát) hay ty chìm (tiết kiệm không gian)?

• Thương hiệu & Chứng chỉ: Có đầy đủ CO, CQ và Catalogue kỹ thuật không?

Việc tuân thủ checklist này sẽ giúp bạn loại bỏ đến 95% các rủi ro kỹ thuật phát sinh trong quá trình lắp đặt và vận hành thực tế.

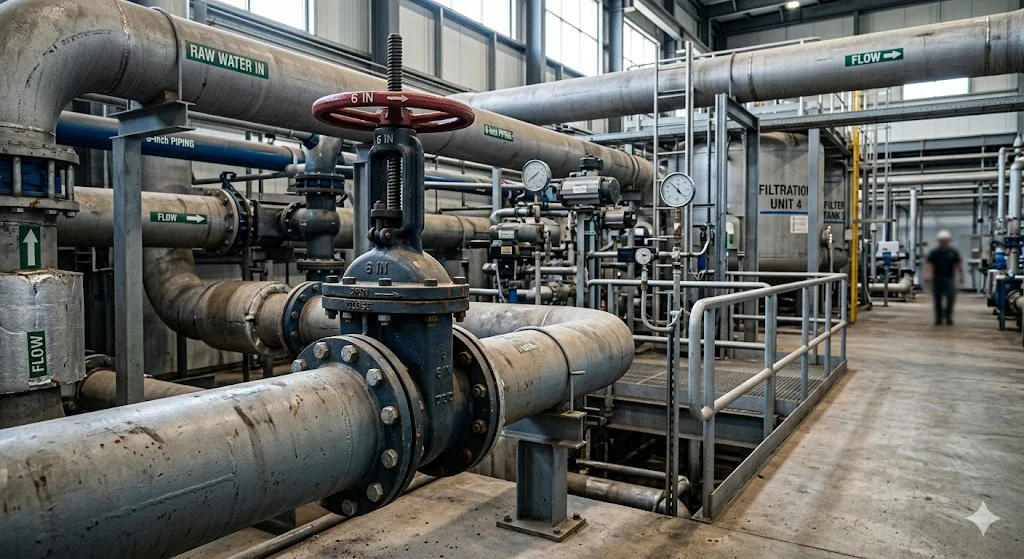

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Cách

Để chiếc van cổng 6 inch hoạt động bền bỉ trên 10 năm, quy trình lắp đặt cần được kiểm soát chặt chẽ. Trước khi lắp, hãy đảm bảo bên trong lòng van và đường ống sạch hoàn toàn xỉ hàn, cát đá. Khi siết bu lông mặt bích, cần siết theo hình sao (đối xứng) để lực ép dàn đều, tránh gây vênh mặt bích dẫn đến rò rỉ.

Về vận hành, không nên dùng các dụng cụ hỗ trợ như xà beng để siết quá lực vô lăng. Điều này có thể làm đứt trục van hoặc hỏng nấc chặn đĩa van. Định kỳ 3-6 tháng, kỹ thuật viên nên kiểm tra lớp mỡ bôi trơn tại trục van và thực hiện thao tác đóng/mở 1-2 lần để đảm bảo van không bị bó cứng do cặn bẩn bám lâu ngày.

FAQ – Câu Hỏi Thường Gặp

1. Gate valve 6 inch có kích thước DN bao nhiêu?

Trả lời: Kích thước 6 inch tương đương với đường kính danh định DN150. Đường kính ngoài của ống đi cùng thường là 168mm.

2. Tôi có thể dùng van cổng 6 inch để chỉnh lưu lượng nước nhỏ lại không?

Trả lời: Không nên. Van cổng chỉ được dùng để đóng hoặc mở hoàn toàn. Sử dụng để điều tiết sẽ làm hỏng đĩa van và gây rung lắc hệ thống.

3. Khi nào nên chọn van cổng inox thay vì van gang?

Trả lời: Bạn nên chọn inox khi môi trường là nước mặn, nước thải hóa chất, hoặc yêu cầu vệ sinh cao như nhà máy thực phẩm. Với nước sạch và PCCC, van gang là lựa chọn kinh tế hơn.

4. Áp suất PN16 có đủ dùng cho hệ thống cao tầng không?

Trả lời: PN16 (16 bar) là mức áp suất phổ biến và thường đủ cho hầu hết các tòa nhà cao tầng và khu công nghiệp. Tuy nhiên, nếu là trạm bơm áp lực cực cao, bạn có thể cần loại PN25.

5. Van cổng ty nổi và ty chìm, loại nào bền hơn?

Trả lời: Độ bền của chúng tương đương nhau về phần thân. Tuy nhiên, ty nổi dễ bảo trì hơn vì trục van nằm ngoài, nhưng ty chìm lại bền hơn trong môi trường bụi bẩn do trục van được bảo vệ bên trong thân.

Kết luận

Việc lựa chọn đúng van cổng 6 inch không chỉ là một quyết định kỹ thuật đơn thuần mà còn là cam kết cho sự an toàn và bền vững của toàn bộ dự án. Một chiếc van chất lượng, phù hợp với thông số hệ thống sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí vận hành và sửa chữa trong tương lai.

Nếu bạn vẫn còn băn khoăn về tiêu chuẩn mặt bích hay cần tư vấn vật liệu phù hợp nhất cho môi trường thực tế của mình, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi. Chúng tôi sẵn sàng hỗ trợ phân tích hệ thống và cung cấp giải pháp tối ưu nhất.
