Tiêu chuẩn mặt bích JIS 10K: Thông số kỹ thuật và Hướng dẫn lựa chọn chính xác

Hãy tưởng tượng bạn là một kỹ sư đang quản lý tiến độ lắp đặt hệ thống phòng cháy chữa cháy cho một nhà máy lớn. Toàn bộ vật tư đã tập kết, nhân công đã sẵn sàng. Tuy nhiên, khi đưa mặt bích vào vị trí, một thực tế phũ phàng xảy ra: Các lỗ bulong không hề khớp với van. Dù cả hai đều được gọi là "mặt bích 10", nhưng sự nhầm lẫn giữa các hệ tiêu chuẩn đã khiến toàn bộ dây chuyền đình trệ.

Trong ngành vật tư đường ống, tiêu chuẩn mặt bích JIS 10K là một trong những khái niệm phổ biến nhất nhưng cũng dễ bị hiểu sai nhất. Việc nhầm lẫn giữa JIS (Nhật Bản) với PN (Châu Âu) hay Class (Mỹ) không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ rò rỉ nghiêm trọng. Bài viết này sẽ phân tích chuyên sâu về bản chất, thông số kỹ thuật và những lưu ý "sống còn" để bạn chọn đúng mặt bích JIS 10K cho dự án của mình.

Tiêu chuẩn mặt bích JIS 10K là gì?

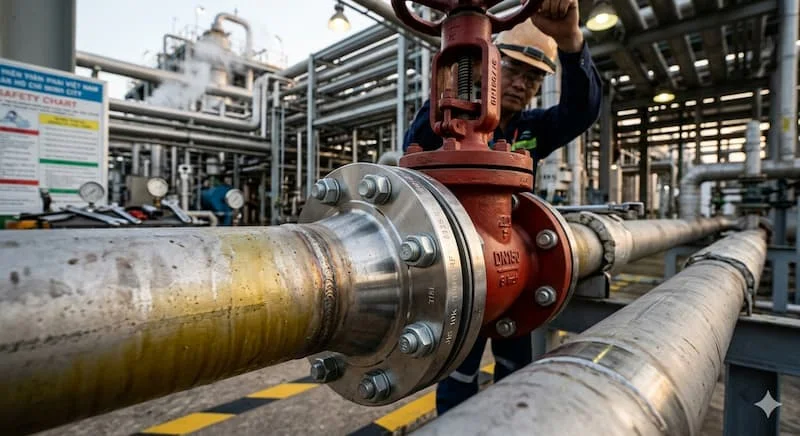

Tiêu chuẩn mặt bích JIS 10K là một quy chuẩn kỹ thuật của Nhật Bản (Japanese Industrial Standards), quy định chi tiết về kích thước hình học, độ dày, số lỗ bulong và khả năng chịu áp suất của mặt bích trong hệ thống đường ống. Đây là "ngôn ngữ chung" giúp các nhà sản xuất thiết bị như van, máy bơm và đường ống có thể kết nối đồng bộ với nhau.

Để hiểu rõ hơn, chúng ta cần bóc tách ký hiệu này:

• JIS (Japanese Industrial Standards): Bộ tiêu chuẩn công nghiệp Nhật Bản, có uy tín cực cao tại khu vực Châu Á và các nước ASEAN.

• 10K: Ký hiệu về áp suất danh định. Con số "10" đại diện cho mức áp suất làm việc thông thường là $10 kgf/cm^2$ (tương đương khoảng $10 bar$ hoặc $1.0 MPa$) ở điều kiện nhiệt độ môi trường.

Tại Việt Nam, tiêu chuẩn này chiếm ưu thế tuyệt đối trong các nhà máy của Nhật Bản, Hàn Quốc, Đài Loan và các hệ thống cấp thoát nước, PCCC nhờ tính kinh tế và sự sẵn có của hàng hóa.

Ý nghĩa ký hiệu JIS 10K (Bản chất và Nguyên lý)

Nhiều người thường mặc định JIS 10K là PN10 hoặc Class 150. Đây là một sai lầm chết người trong kỹ thuật. Mặc dù cùng biểu thị khả năng chịu áp lực tương đương, nhưng nguyên lý đo lường và hình học của chúng hoàn toàn khác biệt.

Tại sao lại dùng đơn vị "K"?

Khác với hệ mét của Châu Âu (PN) hay hệ Inch của Mỹ (Class), Nhật Bản sử dụng đơn vị "K" để phân cấp áp suất. Mối liên hệ giữa áp suất, nhiệt độ và vật liệu trong tiêu chuẩn JIS rất khắt khe. Một mặt bích JIS 10K làm từ thép carbon sẽ có biểu đồ chịu nhiệt-áp khác hoàn toàn so với mặt bích làm từ Inox 316.

Nhấn mạnh về áp suất làm việc liên quan đến tiêu chuẩn mặt bích jis 10k

JIS 10K không phải lúc nào cũng bằng 10 bar tuyệt đối. Khả năng chịu áp lực của mặt bích sẽ tỷ lệ nghịch với nhiệt độ. Ví dụ:

• Ở nhiệt độ $120°C$, mặt bích JIS 10K có thể chịu được áp suất tối đa lên tới $14 bar$.

• Nhưng khi nhiệt độ tăng lên $220°C$, khả năng chịu áp có thể giảm xuống chỉ còn khoảng $10 - 12 bar$.

Do đó, khi lựa chọn, người kỹ sư không chỉ nhìn vào con số "10K" mà phải xem xét đến môi chất và nhiệt độ vận hành thực tế của hệ thống.

Bảng thông số tiêu chuẩn mặt bích JIS 10K (Chi tiết)

Việc nắm vững bảng thông số giúp bạn kiểm tra nhanh hàng hóa tại công trường hoặc thiết kế bản vẽ kỹ thuật chính xác. Dưới đây là các thông số cơ bản cho các kích thước phổ biến từ DN15 đến DN600:

Lưu ý: Đối với các size từ DN150 trở lên, độ dày và khoảng cách tâm lỗ (PCD) thay đổi rất lớn. Việc đo PCD (Pitch Circle Diameter) là cách nhanh nhất để xác định mặt bích đó có đúng chuẩn JIS 10K hay không.

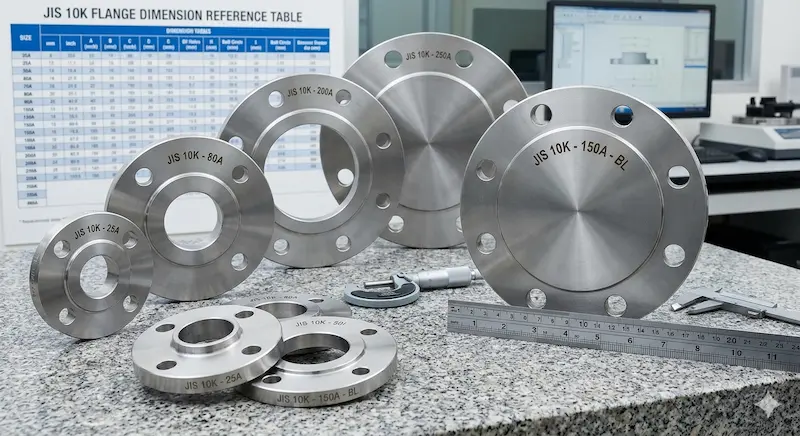

Phân loại mặt bích JIS 10K phổ biến

Tiêu chuẩn JIS 10K không chỉ quy định về lỗ bulong mà còn quy định về hình dáng cấu tạo để phù hợp với từng phương thức thi công:

1. Mặt bích trượt (Slip-on - SOP): Loại phổ biến nhất. Ống được xỏ vào trong lòng mặt bích và hàn cả hai mặt. Ưu điểm là dễ lắp đặt, giá thành rẻ, nhưng khả năng chịu rung lắc kém hơn các loại khác.

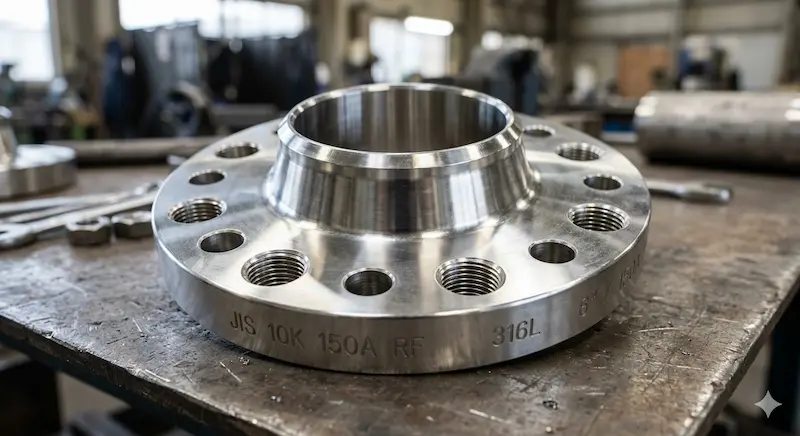

2. Mặt bích hàn cổ (Weld Neck - WN): Có phần cổ dài để hàn đối đầu với ống. Loại này thường dùng cho hệ thống áp suất cao hoặc nhiệt độ biến thiên liên tục nhờ khả năng phân phối ứng suất tốt.

3. Mặt bích mù (Blind - BL): Dùng để bịt kín đầu ống hoặc các vị trí chờ. Đây là bộ phận chịu áp lực lớn nhất trong hệ thống tại điểm cuối.

4. Mặt bích ren (Threaded - TR): Kết nối bằng ren, không cần hàn. Thường dùng trong các khu vực dễ cháy nổ hoặc hệ thống ống nhỏ, áp suất thấp.

So sánh JIS 10K với các tiêu chuẩn ANSI, DIN

Đây là phần quan trọng nhất để tránh các sai sót trong mua sắm vật tư. Hãy nhìn vào bảng so sánh dưới đây:

Insight quan trọng: Rất nhiều người nghĩ rằng JIS 10K tương đương PN10 vì cùng chịu áp 10 bar. Tuy nhiên, nhìn vào dòng PCD của DN50, bạn sẽ thấy JIS là 120mm trong khi PN10 là 125mm. Chỉ sai lệch 5mm, bạn sẽ không bao giờ xỏ được bulong qua hai mặt bích này. Do đó, tuyệt đối không mua thay thế nếu không có bộ chuyển đổi.

Khi nào nên sử dụng mặt bích JIS 10K?

Dưới góc độ một nhà thầu hoặc kỹ sư vận hành, bạn nên ưu tiên chọn tiêu chuẩn mặt bích JIS 10K trong các trường hợp sau:

• Hệ thống đồng bộ thiết bị Á Đông: Nếu bơm, van hoặc máy móc của bạn nhập khẩu từ Nhật Bản (Yamatake, Kitz, Yoshitake) hoặc Hàn Quốc, chắc chắn bạn phải dùng JIS 10K.

• Hệ thống nước và PCCC: Với áp suất làm việc thường dao động từ $6 - 9 bar$, JIS 10K là lựa chọn kinh tế nhất, đảm bảo hệ số an toàn mà không gây lãng phí vật tư như các dòng Class 300 hay JIS 20K.

• Các dự án FDI: Hầu hết các khu công nghiệp tại Việt Nam có vốn đầu tư từ Nhật Bản đều yêu cầu tiêu chuẩn này để dễ dàng bảo trì và thay thế linh kiện sau này.

Sai lầm thường gặp khi chọn JIS 10K và hậu quả

Trong quá trình tư vấn, chúng tôi nhận thấy 3 sai lầm kinh điển:

1. Nhầm lẫn với tiêu chuẩn PN10: Như đã phân tích, sai lệch về tâm lỗ khiến việc lắp đặt trở nên không thể, buộc phải cắt bỏ mối hàn để làm lại, gây tốn kém thời gian và tiền bạc.

2. Chọn sai vật liệu: Dùng mặt bích thép cho môi trường hóa chất hoặc nước biển vì nghĩ "10K là đủ áp rồi". Thực tế, hiện tượng ăn mòn sẽ khiến mặt bích bị rỗ và rò rỉ chỉ sau vài tháng sử dụng.

3. Bỏ qua độ dày (Thickness): Một số xưởng sản xuất gia công thường "ăn bớt" độ dày để giảm giá thành. Mặt bích quá mỏng sẽ bị vênh khi siết bulong, dẫn đến việc gioăng (gasket) không thể làm kín.

Checklist chọn mặt bích JIS 10K đúng chuẩn

Để đảm bảo mua đúng, dùng trúng, hãy tuân thủ 5 bước sau:

• Bước 1: Xác định đường kính danh nghĩa (DN) của ống.

• Bước 2: Xác định áp suất làm việc thực tế (có vượt quá 10 bar không?).

• Bước 3: Chọn loại mặt bích (Mặt bích rỗng SOP hay mặt bích mù BL?).

• Bước 4: Kiểm tra kiểu bề mặt (Mặt phẳng - FF hay có gờ - RF).

• Bước 5: Xác định vật liệu (Thép A105, Inox 304/316 hay Nhựa PVC/PPR).

Mẹo kiểm tra nhanh tại công trường: Luôn mang theo thước kẹp để đo khoảng cách tâm 2 lỗ đối diện (PCD). Nếu là DN100 mà PCD đo được là 175mm, đó chính là JIS 10K.

FAQ - Những câu hỏi thường gặp

1. JIS 10K có tương đương PN10 không? Không hoàn toàn. Chúng có cùng mức chịu áp lực danh định nhưng khác nhau về kích thước hình học (đường kính ngoài, tâm lỗ bulong). Bạn không thể lắp trực tiếp mặt bích JIS 10K vào mặt bích PN10.

2. Có thể thay JIS 10K bằng ANSI 150 không? Không khuyến khích. Mặc dù áp suất chịu đựng của ANSI 150 cao hơn một chút, nhưng sai lệch về lỗ bulong khiến chúng không khớp nhau.

3. Mặt bích JIS 10K chịu được bao nhiêu bar? Ở nhiệt độ thường, nó chịu được khoảng $10 - 14 bar$. Tuy nhiên, khi nhiệt độ tăng cao, giới hạn này sẽ giảm xuống.

4. Làm sao nhận biết mặt bích JIS 10K nhanh nhất? Hãy quan sát ký hiệu (Marking) trên vành mặt bích. Các nhà sản xuất uy tín luôn dập nổi chữ "JIS 10K - Size - Vật liệu".

Kết luận

Hiểu rõ tiêu chuẩn mặt bích JIS 10K không chỉ là việc ghi nhớ các con số, mà là hiểu về tính đồng bộ trong kỹ thuật. Một sai sót nhỏ trong việc lựa chọn tiêu chuẩn có thể dẫn đến hậu quả lớn về kinh tế và an toàn vận hành. Đừng bao giờ suy đoán sự tương đương giữa các tiêu chuẩn khi chưa kiểm tra bảng thông số kỹ thuật.
