Flange Socket Welding: Giải pháp tối ưu cho đường ống áp suất cao kích thước nhỏ

Trong thi công hệ thống đường ống công nghiệp, việc lựa chọn sai phụ kiện kết nối không chỉ dẫn đến lãng phí mà còn là mầm mống cho những thảm họa rò rỉ. Một tình huống thực tế thường gặp là các hệ thống đường ống nhỏ (dưới 2 inch) bị nứt mối hàn hoặc rò rỉ khí chỉ sau vài tháng vận hành. Nguyên nhân cốt lõi thường nằm ở việc nhầm lẫn giữa flange socket-welding với loại mặt bích trượt (slip-on) thông thường, dẫn đến sai sót trong kỹ thuật hàn và chịu tải áp suất.

Lựa chọn đúng flange socket welding không chỉ đảm bảo độ kín khít tuyệt đối mà còn kéo dài tuổi thọ cho toàn bộ công trình. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý cho đến những kỹ thuật lắp đặt "sống còn" giúp bạn làm chủ loại phụ kiện đặc biệt này.

Flange Socket Welding là gì?

Flange socket-welding (mặt bích hàn bọc đúc) là một loại mặt bích được thiết kế với một phần lỗ khoét âm (socket) bên trong lòng mặt bích. Thay vì ống xuyên qua toàn bộ mặt bích như loại slip-on, đầu ống sẽ được chèn vào trong socket này, sau đó thợ hàn sẽ thực hiện mối hàn fillet (hàn góc) quanh mép ngoài của mặt bích để cố định và tạo độ kín.

Đặc điểm nhận dạng lớn nhất của loại mặt bích này là sự hiện diện của một "vai" chặn bên trong. Thiết kế này giúp định vị đầu ống chính xác, tạo sự ổn định cao hơn so với các phương pháp nối ren hay hàn trượt thông thường trong các ứng dụng đặc thù.

Nguyên lý hoạt động của socket weld flange

Hiểu rõ nguyên lý hoạt động của socket weld flange là chìa khóa để tránh những sai hỏng trong lắp đặt. Cấu tạo của nó bao gồm hai phần chính: phần lỗ chứa ống (socket) và phần vành mặt bích (flange face).

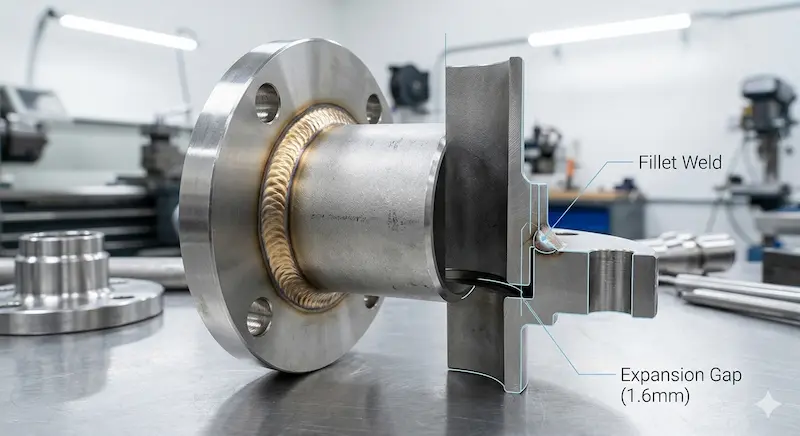

Quy trình kết nối và vai trò của "khe hở giãn nở"

Khi lắp đặt, ống được đưa vào sâu trong socket cho đến khi chạm đáy. Tuy nhiên, một kỹ sư kinh nghiệm sẽ luôn kéo ống ngược ra khoảng 1.6mm (1/16 inch) trước khi hàn. Đây được gọi là Expansion Gap (khoảng hở giãn nở).

Tại sao lại cần thiết kế này? Khi hệ thống vận hành với môi chất nóng, ống sẽ giãn nở nhiệt. Nếu không có khe hở này, áp lực giãn nở sẽ trực tiếp đẩy vào mặt bích, gây ứng suất cực lớn lên mối hàn fillet bên ngoài, dẫn đến nứt gãy. Thiết kế socket giúp:

• Giảm sai lệch: Socket đóng vai trò như một bộ định tâm, giúp ống luôn thẳng hàng với mặt bích.

• Tăng độ bền: Mối hàn nằm bên ngoài, tách biệt với dòng chảy, giúp giảm hiện tượng xói mòn mối hàn.

Cấu tạo & thông số flange socket-welding

Cấu tạo của flange socket-welding phức tạp hơn so với các loại mặt bích phẳng thông thường. Các thành phần chính bao gồm:

• Bore (Đường kính trong): Tương ứng với đường kính trong của ống để đảm bảo dòng chảy mượt mà.

• Socket Depth: Độ sâu của phần lỗ âm, nơi giữ ống.

• Hub: Phần cổ của mặt bích, giúp gia cố sức bền cho mối hàn.

Thông số kỹ thuật theo tiêu chuẩn ASME B16.5

Loại mặt bích này thường tuân thủ nghiêm ngặt tiêu chuẩn ASME B16.5 với các dải áp suất (Class) phổ biến như 150, 300, 600, cho đến 1500 và 2500.

Lưu ý quan trọng: Flange socket-welding chủ yếu được sản xuất cho các kích thước đường ống nhỏ, thông thường là DN ≤ 50 (2 inch). Đối với các đường ống lớn hơn, kỹ thuật hàn đối đầu (Weld Neck) sẽ được ưu tiên để đảm bảo khả năng chịu lực toàn diện trên toàn bộ tiết diện ống.

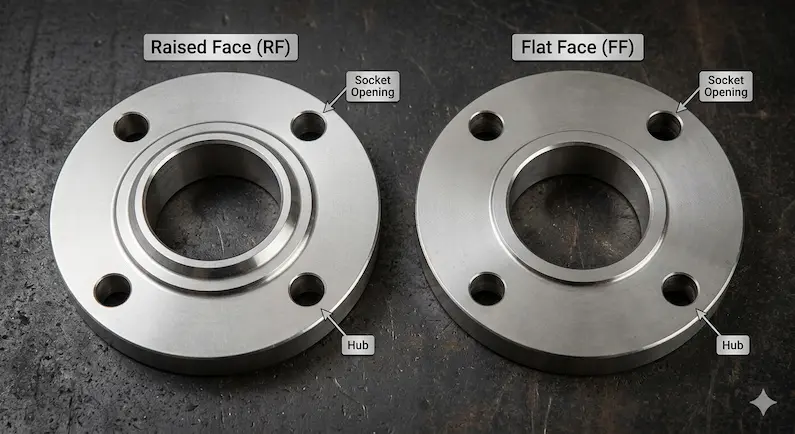

Phân loại flange socket-welding phổ biến

Tùy thuộc vào yêu cầu về độ kín và môi chất, người ta chia thành các loại mặt bích dựa trên thiết kế bề mặt (Face):

1. Socket Weld Raised Face (RF): Có một phần gờ cao lên ở bề mặt tiếp xúc. Đây là loại phổ biến nhất, giúp tập trung áp lực lên gioăng (gasket), tăng hiệu quả làm kín.

2. Flat Face (FF): Mặt phẳng hoàn toàn, thường dùng cho các hệ thống áp suất thấp hoặc khi kết nối với các thiết bị bằng gang để tránh làm nứt vỡ thiết bị khi siết bulong.

3. Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại. Loại này cực kỳ ít gặp ở dạng socket weld, chỉ xuất hiện trong các hệ thống dầu khí áp suất siêu cao.

Việc chọn đúng kiểu mặt ảnh hưởng trực tiếp đến khả năng sealing (làm kín) của hệ thống. Nhầm lẫn giữa RF và FF có thể khiến gioăng bị ép không đều, gây rò rỉ ngay khi chạy thử.

So sánh socket weld flange với các loại flange khác

Để hiểu vì sao flange socket-welding được coi là "giải pháp trung gian" hoàn hảo, hãy đặt nó lên bàn cân với các đối thủ:

Insight chuyên gia: So với Slip-on, Socket Weld ít bị rò rỉ hơn vì chỉ có một mối hàn tiếp xúc với áp lực. So với Weld Neck, nó không yêu cầu vát mép ống phức tạp, giúp tiết kiệm thời gian thi công đáng kể trong khi vẫn đảm bảo độ bền cho các đường ống nhỏ áp suất cao.

Ưu điểm & nhược điểm của flange socket-welding

Bất kỳ phụ kiện nào cũng có hai mặt của nó. Việc hiểu rõ giới hạn của sản phẩm giúp bạn thiết kế hệ thống an toàn hơn.

Ưu điểm

• Thi công nhanh: Không cần vát mép ống (beveled ends).

• Độ ổn định cao: Thiết kế socket giúp giữ ống chắc chắn, không bị xê dịch khi hàn.

• Không xâm lấn dòng chảy: Do hàn bên ngoài, lòng ống luôn trơn tru, giảm thiểu tổn thất áp suất và hiện tượng đọng cặn.

Nhược điểm

• Ăn mòn khe hở (Crevice Corrosion): Khe hở 1.6mm giữa ống và đáy socket là nơi lý tưởng để các hóa chất ăn mòn tích tụ, dễ gây hỏng hóc từ bên trong.

• Giới hạn kích thước: Không hiệu quả và kém an toàn cho ống trên 2 inch.

• Kiểm tra khó khăn: Khó có thể kiểm tra chất lượng mối hàn bằng phương pháp chụp X-ray như hàn đối đầu.

Khi nào nên dùng flange socket welding?

Flange socket-welding là lựa chọn số một cho các kịch bản sau:

1. Đường ống nhỏ áp suất cao: Các hệ thống hơi nước (steam), dầu nóng hoặc khí nén có kích thước DN15 - DN50.

2. Môi chất nguy hiểm: Hóa chất lỏng hoặc các chất dễ cháy cần độ kín cao hơn mức mà nối ren có thể cung cấp.

3. Không gian hẹp: Khi không đủ không gian để thợ hàn thực hiện các mối hàn đối đầu phức tạp.

Sai lầm cần tránh: Tuyệt đối không dùng cho các môi chất có tính ăn mòn cực mạnh hoặc các chất lỏng có xu hướng kết tủa, vì khe hở socket sẽ bị bít kín gây hỏng hóc hệ thống nhanh chóng.

Checklist chọn flange socket-welding đúng chuẩn

Để tránh mua sai hàng, hãy sử dụng checklist 5 bước sau:

• Bước 1: Xác định đường kính danh nghĩa ống (DN) - Hãy nhớ giới hạn ≤ 50mm.

• Bước 2: Xác định áp suất làm việc thực tế để chọn Class (150 hay 300...).

• Bước 3: Chọn tiêu chuẩn sản xuất (ASME B16.5 là phổ biến nhất tại Việt Nam).

• Bước 4: Chọn vật liệu tương thích với ống (Inox 304, 316 cho hóa chất; Thép A105 cho dầu, hơi).

• Bước 5: Kiểm tra kiểu mặt kết nối (RF hay FF) để chọn gioăng phù hợp.

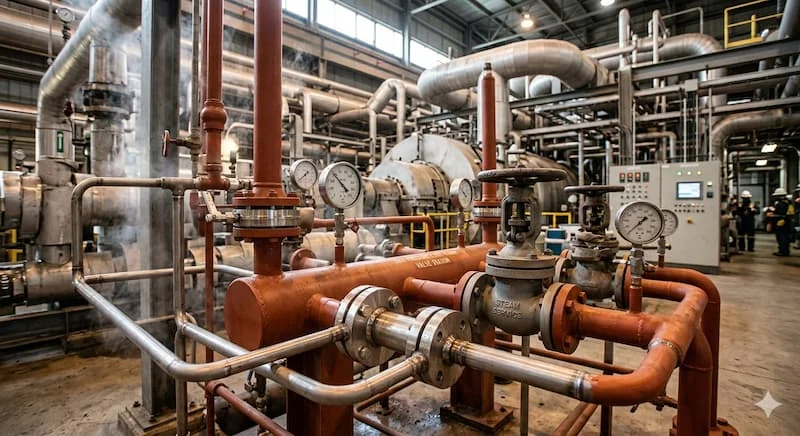

Hướng dẫn lắp đặt socket weld flange đúng kỹ thuật

Lắp đặt sai kỹ thuật là nguyên nhân hàng đầu dẫn đến nứt mối hàn. Hãy tuân thủ quy trình sau:

1. Vệ sinh: Làm sạch đầu ống và bên trong lòng socket khỏi dầu mỡ và bụi bẩn.

2. Đo đạc: Chèn ống vào chạm đáy socket, đánh dấu một đường trên ống ngay mép mặt bích.

3. Tạo khe hở: Kéo ống ngược ra khoảng 1.6mm so với dấu đã làm.

4. Hàn điểm (Tack weld): Hàn cố định 2-3 điểm để giữ vị trí.

5. Hàn hoàn thiện: Thực hiện mối hàn fillet đều quanh chu vi ống. Tránh để nhiệt độ quá cao tập trung một chỗ lâu gây biến dạng mặt bích.

FAQ - Câu hỏi thường gặp

1. Flange socket welding dùng cho kích thước nào?

Loại này chủ yếu dùng cho các đường ống có kích thước danh nghĩa DN ≤ 50 (tương đương 2 inch). Với kích thước lớn hơn, người ta ưu tiên dùng Weld Neck hoặc Slip-on.

2. Có nên dùng socket weld cho áp suất cao không?

Có. Đây là một trong những ứng dụng tốt nhất của nó cho ống nhỏ, thường dùng đến Class 600 hoặc 1500 trong ngành dầu khí.

3. Socket weld khác gì slip-on flange?

Socket weld có lỗ âm chứa ống và chỉ hàn một phía bên ngoài, trong khi Slip-on cho ống xuyên qua và thường hàn cả mặt trong lẫn mặt ngoài. Socket weld chịu lực mỏi tốt hơn.

4. Có cần để khe hở khi lắp không?

Cực kỳ quan trọng. Khoảng hở 1.6mm giúp ngăn chặn ứng suất nhiệt làm nứt mối hàn khi hệ thống nóng lên.

5. Có thể thay bằng weld neck flange không?

Có thể, Weld Neck tốt hơn về mọi mặt kỹ thuật nhưng chi phí cao hơn và thi công chậm hơn nhiều đối với các size ống nhỏ.

Kết luận

Việc sử dụng flange socket welding là một sự đầu tư thông minh cho các hệ thống đường ống kích thước nhỏ yêu cầu độ an toàn cao. Tuy nhiên, hiệu quả của sản phẩm chỉ đạt được tối đa khi bạn chọn đúng vật liệu, áp suất và tuân thủ nghiêm ngặt kỹ thuật để lại khe hở giãn nở khi hàn.
