Mặt bích RF là gì? Giải mã loại mặt bích phổ biến nhất trong công nghiệp

Trong thực tế thi công, không hiếm trường hợp các kỹ thuật viên dù dày dạn kinh nghiệm vẫn gặp lỗi hệ thống đường ống bị rò rỉ ngay sau khi vận hành thử áp. Một trong những nguyên nhân hàng đầu dẫn đến tình trạng này là việc không hiểu rõ các ký hiệu kỹ thuật trên bản vẽ, đặc biệt là khi đối mặt với thuật ngữ "RF".

Việc không nắm vững mặt bích RF là gì dẫn đến việc chọn sai loại gioăng hoặc lắp đặt sai phương pháp, khiến hệ thống không thể đạt độ kín khít tuyệt đối. Hệ quả là doanh nghiệp phải tốn kém chi phí sửa chữa, thay thế vật tư và đối mặt với rủi ro dừng máy kéo dài. RF (Raised Face) hiện là loại bề mặt mặt bích phổ biến nhất trong mọi ngành công nghiệp, từ dầu khí đến xử lý nước. Tuy nhiên, chính vì độ phổ biến này mà người dùng thường chủ quan. Nếu không hiểu rõ bản chất và kỹ thuật lắp đặt, bạn rất dễ biến "mắt xích" này thành điểm yếu chí tử của cả công trình.

Mặt bích RF là gì?

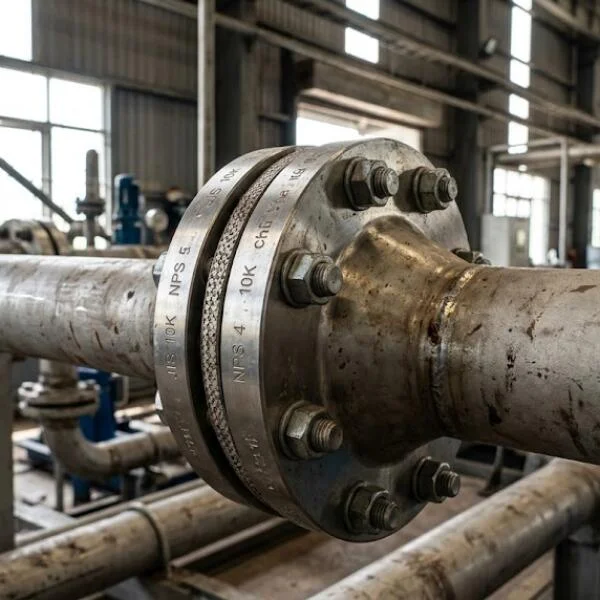

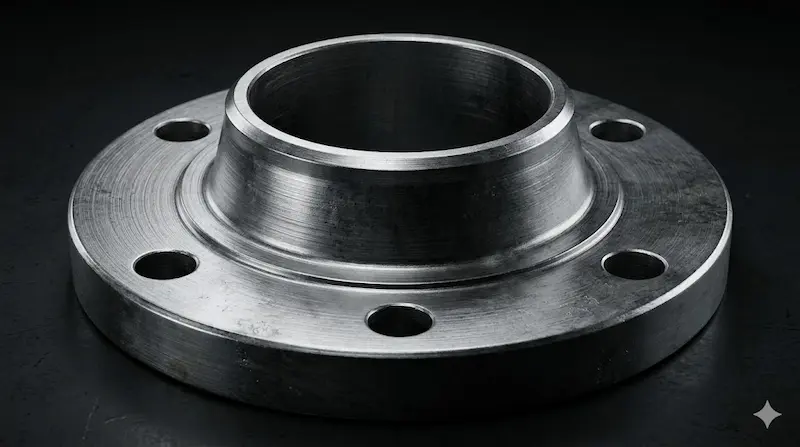

Để trả lời câu hỏi mặt bích RF là gì, chúng ta cần nhìn vào cấu tạo bề mặt của phụ kiện này. RF là viết tắt của cụm từ Raised Face (mặt lồi). Đây là loại mặt bích có phần bề mặt tiếp xúc trực tiếp với gioăng được gia công cao hơn so với phần thân của mặt bích chứa lỗ bu lông.

Đặc điểm nhận dạng của mặt bích RF bao gồm:

• Gờ nổi (Raised): Phần vòng tròn trung tâm lồi lên một khoảng nhất định.

• Tập trung lực ép: Do bề mặt tiếp xúc bị thu hẹp lại ở phần gờ, lực siết từ bu lông sẽ không phân tán toàn bộ mặt bích mà tập trung hoàn toàn vào vùng gioăng, giúp tăng cường khả năng làm kín.

Phụ kiện này thường được làm từ thép carbon, inox hoặc thép hợp kim, tuân theo các tiêu chuẩn quốc tế như ASME B16.5 hoặc DIN. Tùy vào cấp áp suất (Class), chiều cao của phần mặt lồi này sẽ thay đổi, thường là 1.6mm cho Class 150/300 và 6.4mm cho các Class cao hơn.

Nguyên lý làm kín của mặt bích RF

Nguyên lý làm việc của mặt bích RF dựa trên việc tối ưu hóa áp lực cơ học lên vật liệu gioăng. Khi chúng ta thực hiện siết bu lông, lực kéo của bu lông sẽ kéo hai mặt bích lại gần nhau. Tuy nhiên, khác với mặt bích phẳng, mặt bích RF chỉ cho phép hai gờ lồi tiếp xúc với gioăng.

Cơ chế tập trung áp suất: Khi lực siết được đặt lên một diện tích bề mặt nhỏ hơn (chính là phần Raised Face), áp suất tác động lên gioăng sẽ lớn hơn gấp nhiều lần so với khi dùng mặt bích phẳng (FF). Kết quả là vật liệu gioăng sẽ bị nén chặt, điền đầy vào các rãnh nhám li ti trên bề mặt RF, tạo ra một màng ngăn chất lưu cực kỳ hiệu quả.

Insight chuyên gia: Mặt bích RF được thiết kế để tối ưu cho các hệ thống có áp suất trung bình đến cao. Sự hiện diện của gờ lồi giúp ngăn chặn hiện tượng gioăng bị "thổi bay" (blow-out) dưới áp lực dòng chảy lớn bên trong đường ống.

Cấu tạo & Thông số kỹ thuật mặt bích RF

Cấu tạo của một bộ mặt bích RF bao gồm các thành phần và thông số kỹ thuật khắt khe để đảm bảo tính đồng bộ:

1. Thân bích: Phần đĩa kim loại chịu lực chính, chứa các lỗ bu lông.

2. Gờ RF (Raised Face): Vùng tiếp xúc lồi lên, nơi đặt gioăng.

3. Độ nhám bề mặt (Roughness): Bề mặt lồi không phẳng lỳ mà thường có các đường vân răng cưa (Serrated finish). Độ nhám này giúp "giữ" gioăng chắc hơn, tránh trượt.

4. Chiều cao gờ nổi: Theo tiêu chuẩn ASME B16.5:

   • Class 150 & 300: Cao 1.6 mm (1/16 inch).

   • Class 400 trở lên: Cao 6.4 mm (1/4 inch).

5. Cấp áp suất (Class): Các thông số này định hình độ dày của thân bích và đường kính lỗ bu lông.

Việc hiểu đúng thông số độ nhám (thường từ 125 đến 250 micro-inch) là cực kỳ quan trọng để chọn loại gioăng tương ứng, đảm bảo độ bám dính tốt nhất.

So sánh mặt bích RF với FF và RTJ

Trong kỹ thuật đường ống, ba loại bề mặt phổ biến nhất là RF, FF và RTJ. Việc lựa chọn phụ thuộc vào áp suất và nhiệt độ của hệ thống.

Insight: Mặt bích RF được coi là lựa chọn "cân bằng" nhất. Nó không quá đắt đỏ và cầu kỳ như RTJ nhưng lại vượt trội hơn FF về khả năng chịu áp và độ bền mối nối.

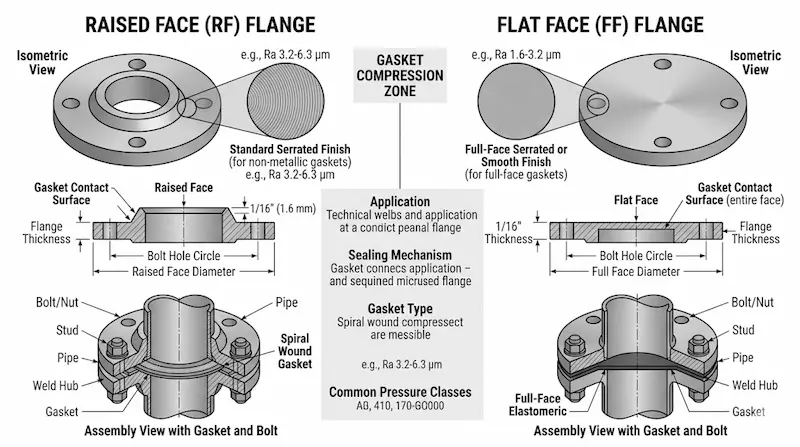

[Image comparing FF, RF, and RTJ flange faces]

Tại sao RF Flange là loại phổ biến nhất?

Không phải ngẫu nhiên mà khi nhắc đến mặt bích, người ta thường mặc định đó là RF. Có ba lý do chính khiến loại này thống trị các công trình công nghiệp:

• Hiệu suất làm kín tin cậy: Khả năng tập trung lực lên gioăng giúp RF xử lý tốt các biến động về áp suất và nhiệt độ nhẹ mà không gây rò rỉ.

• Chi phí sản xuất hợp lý: Quy trình gia công gờ RF đơn giản hơn nhiều so với việc phay rãnh RTJ, giúp tối ưu chi phí vật tư cho các dự án lớn.

• Tính linh hoạt cao: RF tương thích với rất nhiều loại gioăng từ phi kim loại đến gioăng kim loại kết hợp, cho phép ứng dụng trong đa dạng môi trường từ nước lạnh đến hóa chất nhiệt độ cao.

Phân tích sâu hơn, mặt bích RF phù hợp với hơn 80% ứng dụng công nghiệp thông thường, làm cho nó trở thành tiêu chuẩn kho bãi của hầu hết các nhà cung cấp phụ kiện.

Các loại gioăng phù hợp với mặt bích RF

Một lỗi phổ biến khiến việc tìm hiểu mặt bích rf là gì trở nên vô nghĩa là dùng sai gioăng. Đối với mặt bích lồi, gioăng không bao phủ toàn bộ mặt bích (không dùng loại Full-face).

Các loại gioăng tiêu chuẩn bao gồm:

• Spiral Wound Gasket (Gioăng xoắn thép): Loại phổ biến nhất cho RF. Phần vòng xoắn nằm gọn trên gờ lồi, vòng ngoài có tác dụng định tâm dựa vào bu lông.

• Non-metal Gasket (Gioăng cao su/Graphite): Thường là dạng vòng đệm (Ring gasket) nằm vừa vặn bên trong vòng bu lông.

• Kammprofile Gasket: Sử dụng cho các hệ thống yêu cầu độ kín cao hơn, có lõi kim loại răng cưa và lớp phủ mềm.

Lưu ý: Tuyệt đối không sử dụng gioăng có lỗ bu lông (Full-face) cho mặt bích RF vì lực ép sẽ không đều, dẫn đến rò rỉ ngay tại phần mép gờ.

Khi nào nên dùng mặt bích RF?

Bạn nên ưu tiên sử dụng mặt bích RF trong các trường hợp sau:

1. Hệ thống hơi (Steam): Nơi nhiệt độ và áp suất thay đổi liên tục yêu cầu mối nối có độ đàn hồi tốt.

2. Ngành dầu khí và hóa chất: Các đường ống dẫn nhiên liệu cần sự an toàn tuyệt đối, tránh rò rỉ gây cháy nổ.

3. Kết nối thiết bị: Hầu hết các loại van công nghiệp, máy bơm và bình áp lực tiêu chuẩn hiện nay đều được sản xuất với đầu nối RF để đảm bảo tính đồng bộ.

4. Nước áp lực cao: Các hệ thống cấp nước cho nhà cao tầng hoặc trạm bơm công suất lớn.

Sai lầm thường gặp khi dùng mặt bích RF

Sự cố thường không đến từ chất lượng mặt bích mà đến từ sai sót trong lắp đặt:

• Lắp mặt bích RF với mặt bích FF: Đây là sai lầm nguy hiểm nhất. Khi siết bu lông, gờ lồi của RF sẽ tạo lực uốn lên phần thân của FF (thường là gang), dễ gây nứt hoặc vỡ mặt bích FF.

• Dùng lại gioăng cũ: Gioăng cho mặt bích RF thường bị nén biến dạng vĩnh viễn để làm kín, việc tái sử dụng chắc chắn sẽ gây rò rỉ.

• Siết bu lông không đều: Dẫn đến mặt bích bị vênh, gờ RF không ép phẳng lên gioăng.

• Bỏ qua kiểm tra độ nhám: Bề mặt RF bị trầy xước sâu sẽ tạo ra đường dẫn lưu chất thoát ra ngoài dù có siết chặt đến đâu.

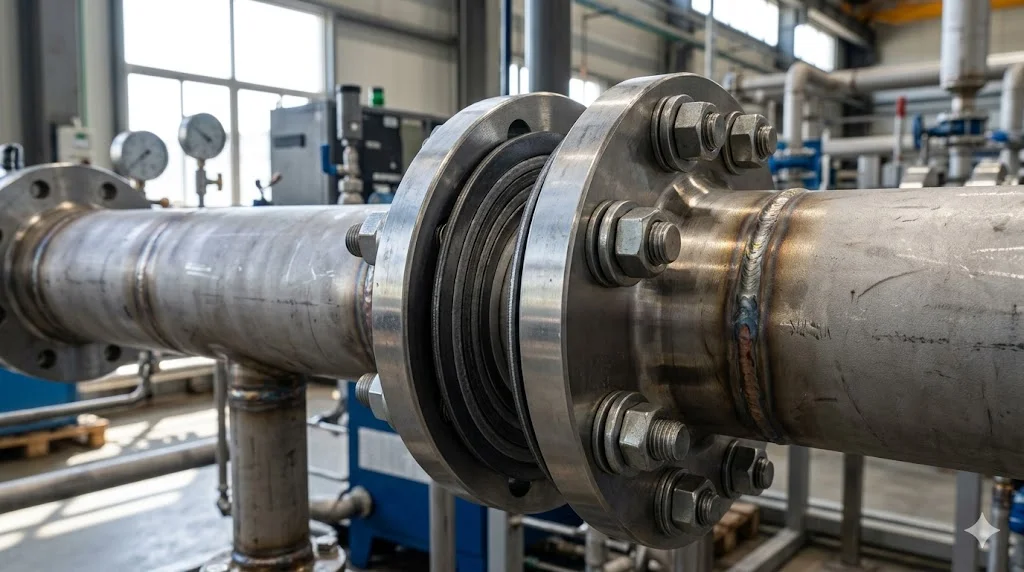

Cách lắp mặt bích RF đúng kỹ thuật

Để hệ thống vận hành trơn tru, hãy tuân thủ checklist lắp đặt chuyên nghiệp sau:

1. Kiểm tra bề mặt: Đảm bảo bề mặt RF sạch, không có vết lõm dọc hoặc rỉ sét nghiêm trọng.

2. Chọn gioăng chuẩn: Sử dụng gioăng Ring Gasket hoặc Spiral Wound Gasket có kích thước phù hợp với Class của mặt bích.

3. Định tâm: Đặt gioăng chính giữa gờ lồi. Với gioăng xoắn thép, vòng ngoài sẽ giúp bạn định tâm tự động dựa vào bu lông.

4. Siết bu lông hình sao (Star pattern): Siết dần từng cặp bu lông đối diện nhau để lực ép được phân bổ đều từ tâm ra ngoài.

5. Thử áp: Kiểm tra bằng xà phòng hoặc thiết bị đo áp suất sau khi hoàn thiện.

Lưu ý quan trọng khi sử dụng

• Không "trộn" tiêu chuẩn: Đảm bảo hai mặt bích kết nối đều là RF và có cùng Class (ví dụ: cả hai đều là Class 150).

• Bảo vệ gờ lồi: Trong quá trình vận chuyển, gờ RF rất dễ bị va đập. Luôn dùng nắp nhựa bảo vệ bề mặt lồi cho đến khi lắp đặt.

• Sử dụng cờ lê lực: Đặc biệt với mặt bích lớn, việc dùng cờ lê lực giúp đảm bảo mọi bu lông đều nhận một lực ép đồng nhất lên gioăng.

FAQ - Câu hỏi thường gặp về mặt bích rf là gì

1. Mặt bích rf là gì khác gì FF?

RF có gờ nổi ở giữa để tập trung lực ép, dùng cho áp suất cao. FF phẳng hoàn toàn, dùng cho áp suất thấp hoặc thiết bị bằng gang giòn.

2. RF có dùng cho áp suất cao được không?

Có, mặt bích RF làm việc rất tốt ở áp suất cao (đến Class 2500). Tuy nhiên ở áp suất cực cao hoặc nhiệt độ cực khắc nghiệt, RTJ có thể được ưu tiên hơn.

3. Có thể lắp mặt bích RF với mặt bích FF không?

Kỹ thuật khuyến cáo không nên. Tuy nhiên nếu bắt buộc, phải mài bỏ gờ RF để tạo thành bề mặt phẳng, nếu không mặt bích FF sẽ bị gãy khi siết.

4. Vì sao mặt bích RF thường có các đường vân tròn?

Đó là độ nhám bề mặt (Serrated finish) giúp giữ gioăng cố định và hỗ trợ quá trình làm kín tốt hơn.

5. RF có phổ biến trong ngành nước không?

Rất phổ biến, đặc biệt là các đường ống nước áp lực lớn và hệ thống xử lý nước thải công nghiệp.

Kết luận

Hiểu rõ mặt bích RF là gì không chỉ giúp bạn đọc bản vẽ kỹ thuật chính xác mà còn là nền tảng để xây dựng một hệ thống đường ống an toàn, bền bỉ. Với khả năng tập trung lực làm kín tuyệt vời và chi phí hợp lý, mặt bích RF xứng đáng là lựa chọn hàng đầu cho các công trình hiện đại.

Sự cố rò rỉ hoàn toàn có thể ngăn ngừa nếu bạn chọn đúng loại gioăng và tuân thủ quy trình siết bu lông hình sao. Hãy đầu tư vào kiến thức kỹ thuật ngay hôm nay để tránh những tổn thất không đáng có trong tương lai.
