Screw Flange là gì? Giải pháp kết nối tối ưu không cần hàn cho hệ thống ống

Trong thi công lắp đặt hệ thống đường ống công nghiệp, có những tình huống thực tế khiến các kỹ sư phải đau đầu: làm sao để kết nối các đoạn ống tại những khu vực dễ cháy nổ, nơi tuyệt đối cấm lửa (không thể hàn), hoặc các vị trí đòi hỏi việc bảo trì, tháo dỡ diễn ra nhanh chóng? Việc cố gắng sử dụng các loại mặt bích hàn (Flange Welding ) trong những môi trường này không chỉ gây nguy hiểm mà còn làm tăng chi phí nhân công và thời gian dừng máy không đáng có.

Chính lúc này, screw flange (hay còn gọi là mặt bích ren) xuất hiện như một giải pháp cứu cánh hoàn hảo. Tuy nhiên, một thực trạng đáng ngại là không ít đơn vị thi công vẫn đang sử dụng loại phụ kiện này sai mục đích hoặc sai kỹ thuật, dẫn đến các sự cố rò rỉ nghiêm trọng. Hiểu đúng về bản chất và giới hạn của mặt bích ren là yếu tố then chốt để đảm bảo an toàn vận hành. Bài viết dưới đây sẽ phân tích chuyên sâu giúp bạn có cái nhìn toàn diện nhất.

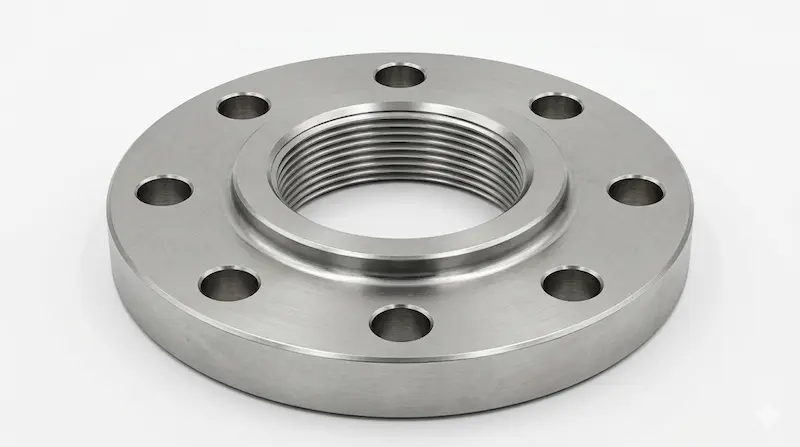

2. Screw flange là gì? Bản chất kỹ thuật và nguyên lý hoạt động

Mặt bích ren là loại mặt bích có cấu tạo đặc biệt với phần lỗ trung tâm được gia công ren trong. Thay vì sử dụng phương pháp hàn nhiệt để liên kết với đường ống, loại mặt bích này kết nối với ống thông qua khớp nối ren cơ khí. Đây là một trong những phụ kiện quan trọng bậc nhất trong các hệ thống yêu cầu tính linh động cao và hạn chế tác động nhiệt.

Về mặt bản chất kỹ thuật, mặt bích ren hoạt động dựa trên sự ăn khớp giữa ren trong của mặt bích và ren ngoài được tiện trực tiếp trên đầu ống. Điểm khác biệt lớn nhất của nó so với các dòng mặt bích khác là khả năng lắp đặt "nguội". Điều này cực kỳ có lợi cho:

• Các hệ thống đường ống nhỏ, nơi việc hàn trở nên khó khăn và dễ gây biến dạng.

• Môi trường làm việc có áp lực từ thấp đến trung bình.

• Những khu vực cần tháo lắp thường xuyên để vệ sinh hoặc kiểm tra định kỳ.

Nguyên lý làm kín của mặt bích ren dựa trên lực ép giữa các bước ren. Tuy nhiên, để đạt được độ kín nước hoặc kín khí tuyệt đối, người ta thường kết hợp sử dụng thêm các vật liệu phụ trợ như băng tan (cao su non) hoặc keo dán ren chuyên dụng. Sự kết hợp này giúp điền đầy các khe hở li ti, ngăn chặn hiện tượng rò rỉ dưới tác động của áp suất dòng chảy.

3. Phân tích chuyên sâu về hệ thống mặt bích ren

Để lựa chọn được loại mặt bích ren phù hợp, người dùng cần đi sâu vào cấu tạo và các tiêu chuẩn kỹ thuật khắt khe của ngành cơ khí.

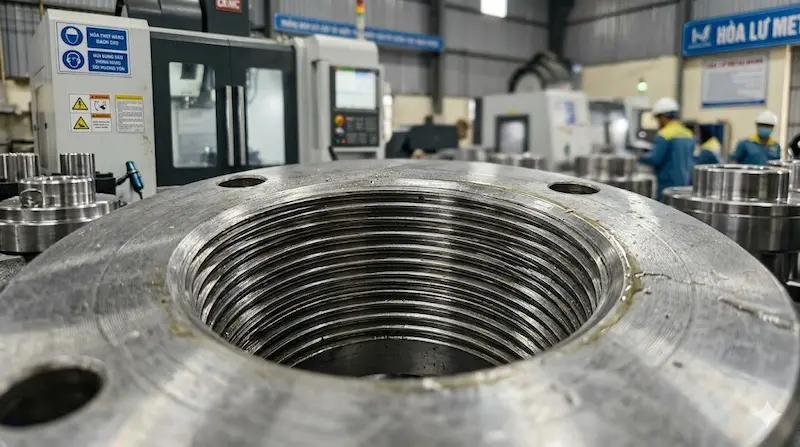

Phân loại theo tiêu chuẩn và vật liệu

Mặt bích ren không được sản xuất một cách tùy ý mà phải tuân thủ các quy chuẩn quốc tế để đảm bảo tính lắp lẫn:

• Tiêu chuẩn: ANSI/ASME (Mỹ), BS (Anh), DIN (Đức), JIS (Nhật Bản). Mỗi tiêu chuẩn sẽ quy định độ dày, số lỗ bu lông và bước ren khác nhau.

• Vật liệu: * Thép carbon: Phổ biến trong hệ thống nước, khí nén thông thường.

  • Inox (SS304, SS316): Chống ăn mòn tuyệt vời, dùng trong môi trường hóa chất hoặc thực phẩm.

  • Thép mạ kẽm: Chống gỉ sét tốt cho các công trình ngoài trời.

Thông số kỹ thuật quan trọng

Một bộ mặt bích ren đạt chuẩn cần đáp ứng các thông số sau:

• Kích thước: Thường dao động từ DN15 đến DN100. Các kích thước lớn hơn ít khi dùng ren vì khó siết chặt.

• Áp lực: Phổ biến nhất là Class 150 và Class 300.

• Kiểu ren: NPT (ren côn) hoặc BSPT/BSP (ren thẳng), việc dùng lẫn lộn hai kiểu ren này là nguyên nhân hàng đầu gây hỏng mối nối.

• Kiểu bề mặt: RF (mặt lồi) để tăng cường lực ép gioăng hoặc FF (mặt phẳng).

So sánh Screw Flange với các loại mặt bích khác

Insight quan trọng: Đừng coi mặt bích ren là một lựa chọn "vạn năng". Sai lầm lớn nhất là lắp đặt chúng trong các hệ thống có độ rung lắc lớn hoặc nhiệt độ thay đổi đột ngột. Sự giãn nở nhiệt và rung động sẽ làm lỏng các bước ren, dẫn đến rò rỉ mà không có cách nào khắc phục triệt để trừ khi thay mới.

4. Ứng dụng thực tế và những sai lầm cần tránh

Trong thực tế, mặt bích ren được ưu tiên sử dụng trong các kịch bản cụ thể:

1. Hệ thống cấp thoát nước và khí nén: Nơi áp lực thường duy trì ở mức ổn định.

2. Khu vực cấm lửa: Nhà máy lọc dầu, kho chứa hóa chất hoặc các hầm mỏ nơi việc phát sinh tia lửa điện từ máy hàn là mối nguy hiểm chết người.

3. Đường ống nhỏ (Small Bore Piping): Các đường ống có đường kính dưới 2 inch thường ưu tiên nối ren để đảm bảo thẩm mỹ và tốc độ thi công.

Những sai lầm thường gặp gây tổn thất chi phí:

• Dùng cho áp lực quá cao: Cố tình dùng mặt bích ren cho hệ thống áp lực cao (trên 20 bar) dễ gây hiện tượng "tuột ren".

• Bỏ qua seal ren: Không sử dụng băng tan hoặc dùng loại rẻ tiền khiến mối nối bị thấm kim.

• Lắp sai tiêu chuẩn ren: Cố siết một mặt bích ren NPT vào ống ren hệ mét sẽ làm cháy ren hoàn toàn.

5. Hướng dẫn chọn mua và quy trình lắp đặt chuẩn chuyên gia

Để tối ưu hóa hiệu năng của screw flange, bạn cần một quy trình làm việc khoa học.

Checklist lựa chọn:

• Xác định thông số hệ thống: Áp suất làm việc thực tế là bao nhiêu? Nhiệt độ lưu chất có vượt quá 200°C không?

• Kiểm tra tiêu chuẩn ống: Ống bạn đang dùng là ống đúc hay ống hàn? Tiêu chuẩn ren trên ống là gì để chọn mặt bích tương ứng.

• Vật liệu tương thích: Nếu ống là inox, bắt buộc mặt bích phải là inox để tránh ăn mòn điện hóa.

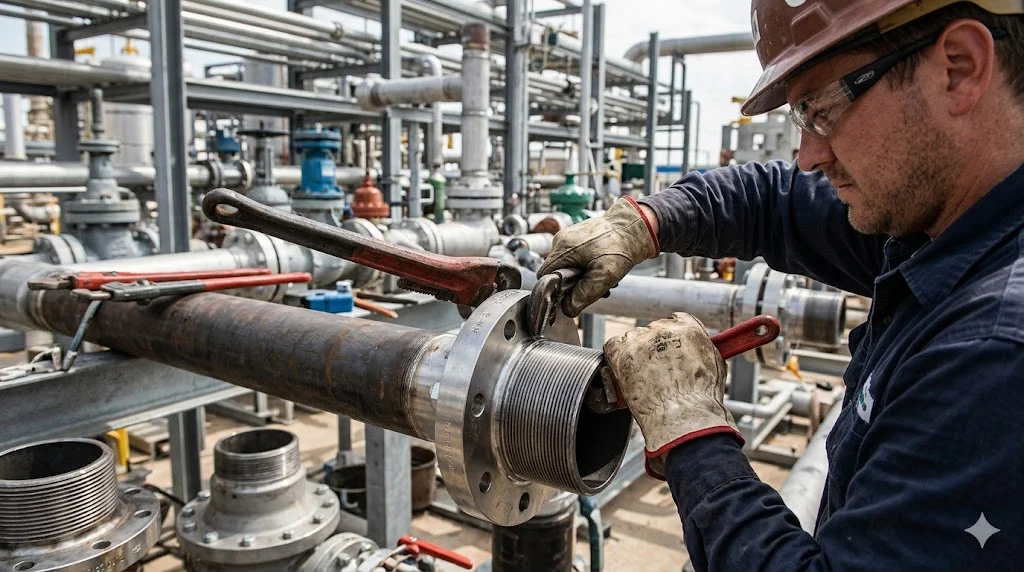

Quy trình lắp đặt 3 bước:

1. Làm sạch: Vệ sinh sạch sẽ bụi bẩn, mạt sắt bám trên ren ống và ren trong của mặt bích.

2. Làm kín: Quấn băng tan theo chiều kim đồng hồ (cùng chiều siết ren) hoặc bôi keo khóa ren đều khắp các vòng ren.

3. Siết lực: Dùng mỏ lết răng hoặc ê-tô siết chặt. Lưu ý quan trọng: Không siết quá lực (over-tightening) vì có thể làm biến dạng mặt bích hoặc nứt ren.

6. FAQ – Những câu hỏi thường gặp về mặt bích ren

1.Mặt bích ren có chịu được áp suất cao không?

Trả lời: Không. mặt bích ren chỉ phù hợp cho hệ thống áp suất thấp đến trung bình (thường dưới Class 300). Với áp suất cực cao, bạn bắt buộc phải dùng mặt bích hàn cổ (Weld Neck).

2.Tại sao tôi đã quấn rất nhiều băng tan nhưng vẫn rò rỉ?

Trả lời: Có thể do bạn quấn ngược chiều ren hoặc do tiêu chuẩn ren giữa ống và mặt bích không đồng nhất (ví dụ lắp lẫn NPT và BSP).

3.Screw flange có cần hàn thêm một đường phía ngoài cho chắc không?

Trả lời: Về lý thuyết là có thể (được gọi là seal weld), nhưng nếu đã xác định hàn thì nên dùng mặt bích Slip-on để tiết kiệm chi phí và đảm bảo kỹ thuật hơn.

Có thể tái sử dụng mặt bích ren không?

Trả lời: Có thể tái sử dụng nếu các bước ren còn nguyên vẹn, không bị mòn hoặc cháy ren. Cần vệ sinh sạch lớp keo cũ trước khi lắp lại.

7. Kết luận: Sự linh hoạt đi đôi với sự hiểu biết

Tóm lại, mặt bích ren là một giải pháp kết nối cực kỳ linh hoạt, giúp tiết kiệm thời gian và đảm bảo an toàn cho các công trình đặc thù không thể dùng nhiệt. Tuy nhiên, tính hiệu quả của nó phụ thuộc hoàn toàn vào việc bạn có chọn đúng tiêu chuẩn ren và áp lực hay không.

Đừng để một sai sót nhỏ trong khâu chọn phụ kiện làm ảnh hưởng đến tiến độ và sự an toàn của cả dự án. Nếu bạn đang cần một đơn vị tư vấn kỹ thuật chuyên sâu và cung cấp các loại mặt bích ren đạt chuẩn quốc tế, hãy liên hệ ngay với chúng tôi.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về screw flange!
