Flange RF 150 Là Gì? Phân Tích Chuyên Sâu Về Mặt Bích Class 150

Trong lĩnh vực thiết kế và thi công hệ thống đường ống (piping system), chúng ta thường bắt gặp một tình huống khá phổ biến: Một kỹ sư lựa chọn mặt bích có ký hiệu "150" cho hệ thống vận hành ở áp suất 150 psi. Mọi thứ hoạt động hoàn hảo ở nhiệt độ phòng, nhưng ngay khi hệ thống tăng nhiệt độ lên mức 200°C, các mối nối bắt đầu rò rỉ nghiêm trọng mặc dù bu lông đã được siết đúng lực.

Vấn đề cốt lõi nằm ở việc hiểu sai bản chất của con số "150". Rất nhiều người nhầm lẫn rằng flange RF 150 mặc định chịu được áp suất cố định 150 psi trong mọi điều kiện. Thực tế, khả năng chịu tải của mặt bích là một hàm số biến thiên theo nhiệt độ và vật liệu. Việc hiểu đúng về mặt bích  RF 150 không chỉ là kiến thức cơ bản mà còn là yếu tố sống còn để đảm bảo an toàn kỹ thuật và tối ưu chi phí đầu tư.

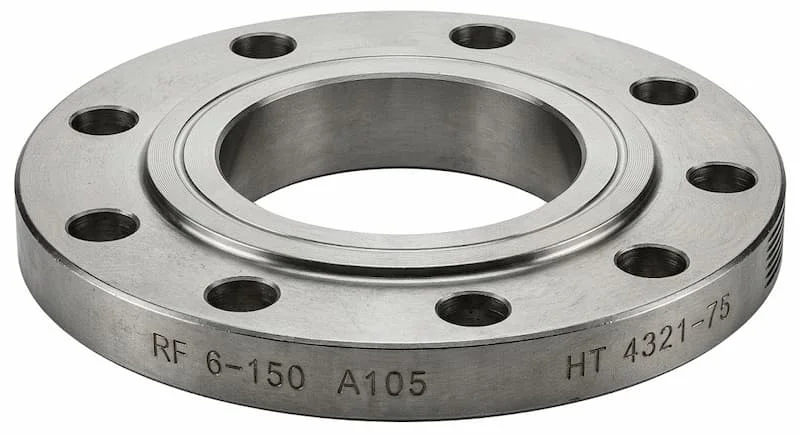

1. Flange RF 150 là gì? Định nghĩa theo tiêu chuẩn kỹ thuật

Để hiểu một cách chuyên sâu, chúng ta cần bóc tách thuật ngữ flange RF 150 dựa trên các tiêu chuẩn kỹ thuật quốc tế, cụ thể là ASME B16.5 (tiêu chuẩn phổ biến nhất cho mặt bích thép).

• Flange (Mặt bích): Là phụ kiện kết nối ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống đường ống hoàn chỉnh.

• RF (Raised Face): Đây là kiểu bề mặt tiếp xúc. Mặt bích RF có một phần gờ nhô cao lên so với bề mặt lắp bu lông. Phần gờ này là nơi đặt gioăng (gasket).

• 150 (Class 150): Đây là cấp áp suất danh nghĩa (Pressure Class). Nó đại diện cho một dải áp suất và nhiệt độ mà mặt bích có thể chịu đựng được theo quy định của tiêu chuẩn.

Nói một cách ngắn gọn, mặt bích  RF 150 là loại mặt bích có gờ nhô thuộc cấp áp suất 150 theo tiêu chuẩn ASME. Đây là dòng mặt bích "quốc dân" xuất hiện trong hầu hết các công trình dân dụng và công nghiệp nhờ tính linh hoạt và giá thành hợp lý.

2. Nguyên lý hoạt động và cấu tạo của mặt bích RF

Tại sao thiết kế Raised Face lại trở thành tiêu chuẩn thống trị trong ngành công nghiệp? Câu trả lời nằm ở nguyên lý tập trung lực.

Cấu tạo đặc trưng

Mặt bích RF có một phần diện tích nhỏ nhô cao (thường cao khoảng 1.6mm đối với Class 150 và 300). Khi hai mặt bích được ép lại với nhau bằng hệ thống bu lông, toàn bộ lực siết sẽ không phân bổ trên toàn bộ bề mặt bích mà tập trung hoàn toàn vào phần gờ nhô này.

Cơ chế làm kín (Sealing)

Khi lực siết tập trung vào diện tích nhỏ của gờ RF, nó tạo ra một áp lực cực lớn lên vòng đệm (gasket). Áp lực này giúp gasket biến dạng và điền đầy vào các rãnh răng cưa (serrated finish) trên bề mặt bích, tạo ra một rào cản tuyệt đối ngăn chặn lưu chất rò rỉ ra ngoài.

Insight chuyên gia: So với loại mặt bích phẳng (Flat Face - FF), mặt bích RF cho phép sử dụng nhiều loại gasket khác nhau, từ gasket phi kim loại đến gasket bán kim loại (như Spiral Wound Gasket), giúp tăng cường hiệu quả làm kín trong các môi trường có rung động hoặc giãn nở nhiệt.

3. Phân tích chuyên sâu các loại mặt bích RF 150

Dòng flange RF 150 không chỉ có một hình dạng duy nhất. Tùy thuộc vào phương pháp kết nối với ống mà chúng được chia thành nhiều loại khác nhau:

3.1. Phân loại theo kiểu kết nối

• Weld Neck RF 150 (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Đây là loại bền nhất, chịu được ứng suất cao và thường dùng cho các vị trí quan trọng.

• Slip-On RF 150 (Mặt bích hàn trượt): Ống được đút vào trong lòng bích rồi hàn cả trong lẫn ngoài. Loại này dễ lắp đặt, giá rẻ nhưng khả năng chịu lực kém hơn Weld Neck.

• Blind RF 150 (Mặt bích mù): Không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc các cửa ngăn.

• Threaded RF 150 (Mặt bích ren): Kết nối bằng ren, dùng cho hệ thống không thể hàn hoặc khu vực dễ cháy nổ.

3.2. Phân loại theo vật liệu

Vật liệu quyết định trực tiếp đến giới hạn chịu nhiệt của mặt bích  RF 150:

• Thép Carbon (ASTM A105): Phổ biến nhất, dùng cho dầu khí, nước, khí nén.

• Thép không gỉ (Inox 304/316): Dùng cho môi trường ăn mòn, thực phẩm, hóa chất.

• Thép hợp kim: Dùng cho các ứng dụng nhiệt độ cực cao hoặc cực thấp.

4. Thông số kỹ thuật của mặt bích RF 150: Những con số biết nói

Nếu bạn chỉ nhìn vào catalog và chọn kích thước DN (Đường kính danh nghĩa), bạn mới chỉ thực hiện được 50% công việc. 50% còn lại nằm ở việc hiểu các thông số vận hành.

Giới hạn áp suất và nhiệt độ (Pressure-Temperature Ratings)

Đây là phần quan trọng nhất. Theo tiêu chuẩn ASME B16.5, một mặt bích thép carbon Class 150 có thể chịu được:

• 285 psi ở nhiệt độ -29°C đến 38°C.

• Nhưng chỉ còn 170 psi ở nhiệt độ 200°C.

• Và giảm xuống mức cực thấp khi nhiệt độ đạt ngưỡng 400°C.

Nhấn mạnh: Class 150 KHÔNG có nghĩa là 150 psi. Con số 150 chỉ là một định danh cấp độ. Áp suất thực tế mà nó chịu được thường cao hơn 150 psi ở nhiệt độ thường nhưng sẽ giảm mạnh khi nhiệt độ tăng.

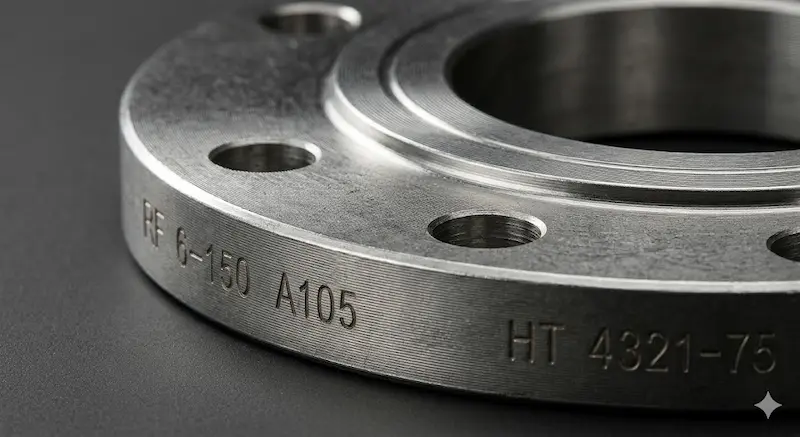

Bề mặt hoàn thiện (Face Finish)

Bề mặt của gờ RF thường không nhẵn thín như gương. Nó được gia công các đường rãnh răng cưa (Serrated Finish) đồng tâm hoặc xoắn ốc. Mục đích là để "cắn" vào gasket, giữ gasket không bị thổi bay bởi áp suất dòng chảy.

5. So sánh RF 150 với RF 300 và FF

Để giúp khách hàng có cái nhìn trực quan, hãy theo dõi bảng so sánh dưới đây:

Tại sao phải nâng cấp lên RF 300?

Khi áp suất vận hành vượt quá ngưỡng giới hạn của Class 150 (ví dụ hệ thống hơi áp cao), bạn bắt buộc phải dùng Class 300. Việc cố tình dùng RF 150 để tiết kiệm chi phí trong trường hợp này là cực kỳ nguy hiểm, có thể gây nổ mối nối.

6. Ứng dụng thực tế của mặt bích  RF 150

Nhờ sự cân bằng giữa hiệu suất và chi phí, mặt bích RF 150 có mặt trong hầu hết các lĩnh vực:

• Hệ thống xử lý nước: Nước cấp, nước thải, nước làm mát.

• Ngành HVAC: Hệ thống điều hòa không khí trung tâm, tháp giải nhiệt.

• Hệ thống PCCC: Các đường ống dẫn nước cứu hỏa trong tòa nhà và nhà máy.

• Công nghiệp nhẹ: Thực phẩm, đồ uống, dệt nhuộm nơi áp suất thường không quá 20 bar.

• Dầu khí hạ nguồn: Các đường ống dẫn sản phẩm dầu đã qua chế biến ở áp suất trung bình.

7. Sai lầm thường gặp khi sử dụng mặt bích RF 150

Trong quá trình tư vấn và cung cấp vật tư, chúng tôi nhận thấy 4 sai lầm phổ biến nhất có thể gây hậu quả nghiêm trọng:

1. Đánh đồng Class với Áp suất làm việc: Như đã phân tích, sai lầm này dẫn đến việc chọn mặt bích quá yếu cho môi trường nhiệt độ cao.

2. Kết nối mặt bích RF với mặt bích FF: Tuyệt đối không nên kết nối một mặt bích thép RF với một mặt bích gang FF (thường thấy ở các van gang). Khi siết bu lông, phần gờ RF sẽ tạo ứng suất tập trung làm nứt vỡ mặt bích gang FF vốn giòn và không có gờ.

3. Bỏ qua vật liệu bu lông: Sử dụng bu lông kém chất lượng cho mặt bích  RF 150 sẽ khiến lực siết không duy trì được lâu dài, gây rò rỉ sau một thời gian vận hành.

4. Tái sử dụng gasket: Gasket sau khi bị ép bởi gờ RF sẽ biến dạng vĩnh viễn. Việc tái sử dụng gần như chắc chắn dẫn đến rò rỉ.

8. Checklist hướng dẫn chọn mua và lắp đặt flange RF 150 đúng chuẩn

Checklist chọn mua:

• Xác định áp suất vận hành lớn nhất (Max Pressure).

• Xác định nhiệt độ vận hành lớn nhất (Max Temperature).

• Kiểm tra biểu đồ Áp suất - Nhiệt độ của vật liệu (ví dụ thép A105).

• Chọn kiểu bích (Weld neck, Slip-on, hay Blind).

• Đảm bảo tiêu chuẩn đồng nhất (ASME B16.5).

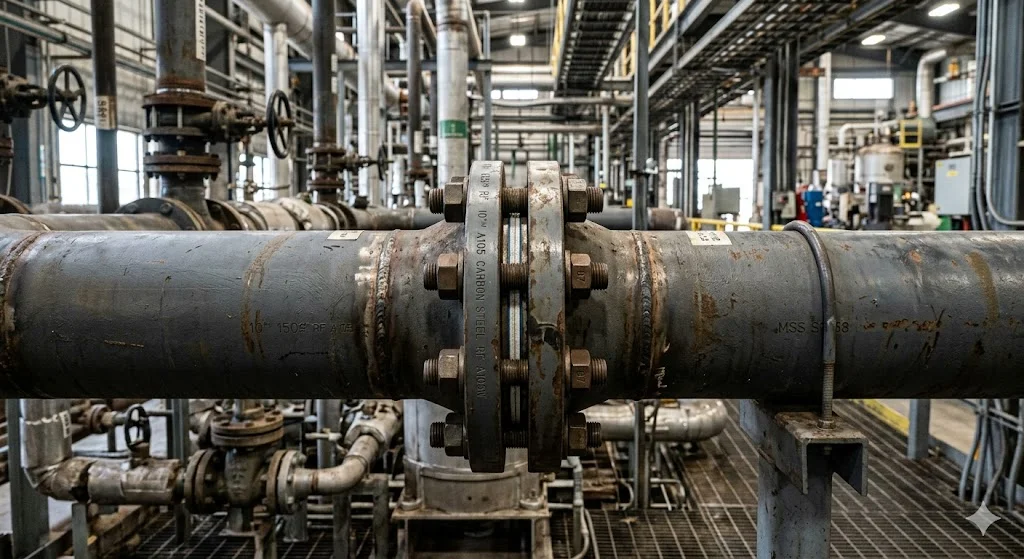

Lưu ý lắp đặt:

• Vệ sinh: Lau sạch bề mặt RF, đảm bảo không có vết trầy xước sâu theo chiều xuyên tâm.

• Căn chỉnh (Alignment): Hai mặt bích phải song song tuyệt đối trước khi siết bu lông. Không dùng bu lông để kéo hai mặt bích lệch lại gần nhau.

• Siết lực (Torque): Siết theo sơ đồ đối xứng (hình sao) qua ít nhất 3 vòng để lực ép lên gasket đồng đều nhất.

9. FAQ - Những câu hỏi thường gặp về mặt bích RF 150

1. Mặt bích RF 150 chịu được bao nhiêu kg/cm2?

Ở nhiệt độ thường, nó chịu được khoảng 20 kg/cm2 (tương đương 285 psi hoặc 20 bar). Tuy nhiên, khi nhiệt độ lên 300°C, nó chỉ còn chịu được khoảng 10 bar.

2. Tôi có thể dùng gasket cao su cho mặt bích RF 150 không?

Được, nhưng chỉ cho hệ thống nước áp thấp. Với các hệ thống hóa chất hoặc hơi, bạn nên dùng gasket không amiăng hoặc Spiral Wound Gasket để đảm bảo gờ RF không cắt đứt gasket.

3. Tại sao Class 150 lại phổ biến hơn Class 300?

Vì hầu hết các ứng dụng dân dụng và công nghiệp nhẹ đều nằm trong dải áp suất mà Class 150 đáp ứng tốt. Sử dụng Class 150 giúp hệ thống nhẹ hơn và tiết kiệm tới 40% chi phí vật tư mặt bích.

4. Sự khác biệt giữa flange rf 150 150 của Trung Quốc và Hàn Quốc?

Sự khác biệt nằm ở độ tinh khiết của phôi thép và độ chính xác của kích thước gia công. Các sản phẩm từ Hàn Quốc, Nhật Bản thường có chứng chỉ CO/CQ rõ ràng và chịu được áp suất ổn định hơn ở các ngưỡng tới hạn.

Kết luận

Flange RF 150 là một thành phần cơ khí tuyệt vời nếu được hiểu và sử dụng đúng cách. Nó không chỉ đơn thuần là một miếng thép kết nối, mà là kết quả của sự tính toán kỹ lưỡng về cơ học chất lỏng và vật liệu học. Việc chọn đúng loại mặt bích không chỉ giúp bạn tránh được những rủi ro rò rỉ nguy hiểm mà còn thể hiện sự chuyên nghiệp trong kỹ thuật.

Hy vọng bài viết chuyên sâu này đã giúp bạn nắm vững kiến thức về mặt bích RF 150. Nếu bạn đang cần tư vấn kỹ thuật chi tiết hơn cho dự án của mình hoặc cần báo giá các loại mặt bích tiêu chuẩn ASME, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về flange rf 150!
