Flange Type Là Gì? Hướng Dẫn Toàn Diện Về Các Loại Mặt Bích Trong Công Nghiệp

Bạn đã bao giờ gặp tình trạng một hệ thống đường ống dù được đầu tư vật liệu đắt tiền, lắp đặt đúng quy trình kỹ thuật nhưng vẫn xảy ra hiện tượng rò rỉ tại các mối nối? Thực tế lâm sàng tại các công trình cho thấy, nguyên nhân thường không nằm ở tay nghề thợ mà nằm ở việc chọn sai loại mặt bích .

Trong kỹ thuật cơ khí, không phải mặt bích nào cũng có chức năng giống nhau. Việc nhầm lẫn giữa một mặt bích Slip-on và Weld Neck trong môi trường áp suất cao có thể dẫn đến những thảm họa kỹ thuật nghiêm trọng. Hiểu rõ từng loại mặt bích không chỉ giúp bạn tối ưu chi phí mà còn là "chìa khóa" đảm bảo an toàn tuyệt đối cho hệ thống vận hành.

Flange type là gì? Định nghĩa và vai trò cốt lõi

Flange type là thuật ngữ dùng để phân loại các loại mặt bích dựa trên đặc điểm thiết kế, hình dáng cấu tạo và phương pháp kết nối với đường ống. Đây là thành phần quan trọng nhất trong việc thiết lập một hệ thống piping linh hoạt và bền vững.

Về cơ bản, mặt bích đóng vai trò là cầu nối giữa ống với ống, hoặc giữa ống với các thiết bị ngoại vi như van (valve), máy bơm và bình áp lực. Đặc điểm ưu việt của việc dùng mặt bích so với hàn trực tiếp là khả năng tháo lắp dễ dàng, giúp việc bảo trì, vệ sinh hoặc thay thế linh kiện trở nên thuận tiện hơn bao giờ hết. Để đạt được hiệu quả làm kín tối đa, mặt bích luôn được kết hợp cùng với gasket (gioăng làm kín) và hệ thống bu lông siết chặt.

Nguyên lý hoạt động của flange: Nghệ thuật kiểm soát áp suất

Để hiểu tại sao có nhiều loại mặt bích, chúng ta cần nắm vững nguyên lý hoạt động của chúng. Một kết nối mặt bích tiêu chuẩn là sự kết hợp của một "bộ ba" hoàn hảo: 2 mặt bích + 1 gioăng + bộ bu lông.

Bản chất của việc làm kín không nằm ở bản thân thép, mà nằm ở áp lực. Khi chúng ta siết bu lông, lực nén này sẽ truyền trực tiếp lên bề mặt mặt bích, ép chặt gioăng làm kín vào giữa. Gioăng sẽ biến dạng nhẹ để lấp đầy các rãnh siêu nhỏ trên bề mặt bích, từ đó ngăn chặn chất lỏng hoặc khí thoát ra ngoài. Các loại mặt bích khác nhau được thiết kế để phân bổ lực này theo những cách khác nhau, giúp kiểm soát rò rỉ ngay cả trong điều kiện rung động mạnh hoặc giãn nở nhiệt.

Các loại flange type phổ biến và phân tích chuyên sâu

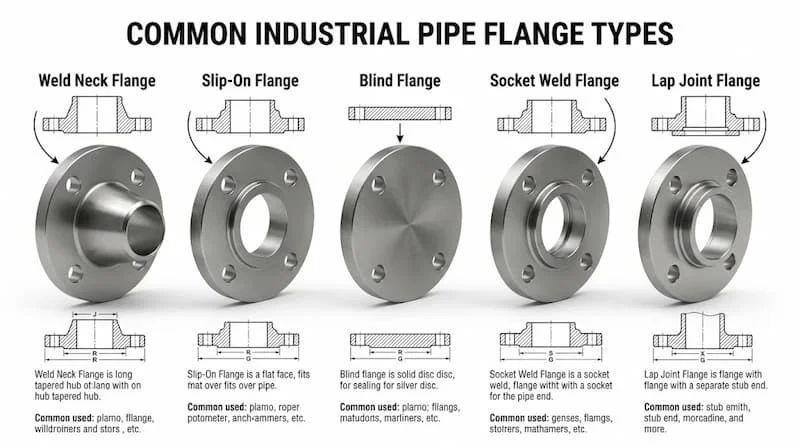

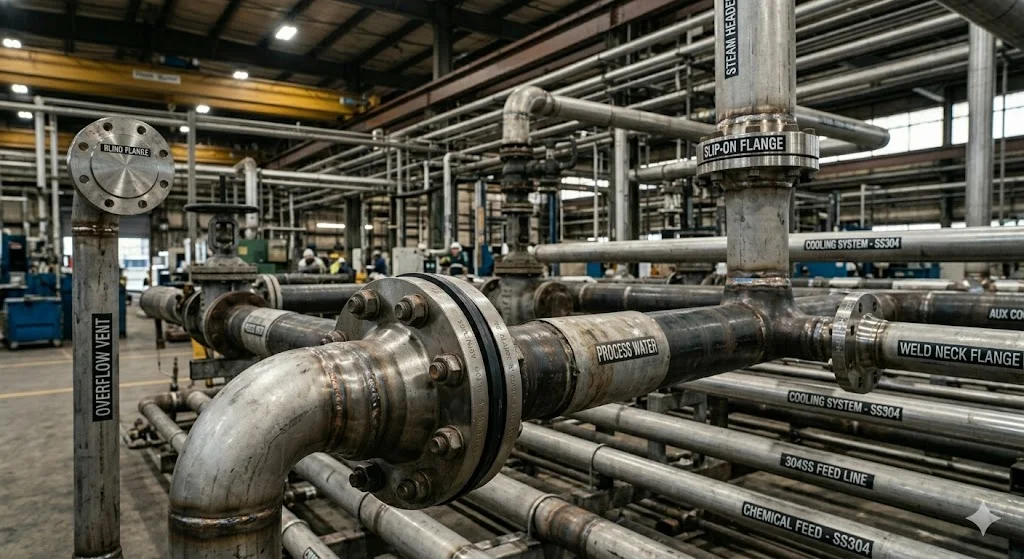

Dưới đây là 5 loại mặt bích chủ đạo thường xuyên xuất hiện trong các tiêu chuẩn ASME/ANSI hay DIN:

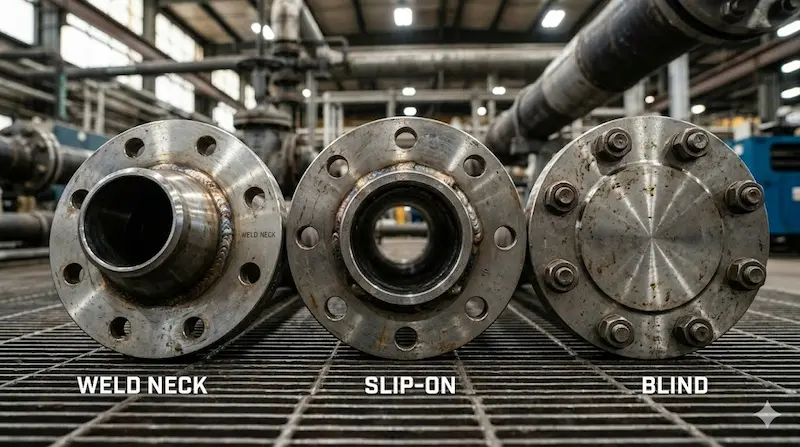

1. Weld Neck Flange (Mặt bích cổ hàn)

Đây là loại mặt bích "cao cấp" nhất với thiết kế có một chiếc cổ dài và thuôn. Cổ này sẽ được hàn đối đầu (butt weld) trực tiếp với ống.

• Ưu điểm: Khả năng chịu áp suất cực cao và chịu được các tác động co giãn nhiệt tốt nhờ cấu trúc chuyển tiếp lực từ cổ bích sang thành ống.

• Ứng dụng: Các hệ thống đường ống dẫn dầu khí, hơi nóng (steam) áp suất cao.

2. Slip-On Flange (Mặt bích hàn trượt)

Đúng như tên gọi, loại bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút để có thể "trượt" lên trên ống. Sau đó, nó được hàn cả bên trong và bên ngoài.

• Ưu điểm: Dễ dàng lắp đặt, căn chỉnh và giá thành rẻ hơn Weld Neck.

• Insight: Mặc dù tiện lợi, nhưng độ bền mỏi của Slip-on chỉ bằng khoảng 1/3 so với Weld Neck.

3. Blind Flange (Mặt bích mù)

Loại bích này đặc biệt ở chỗ không có lỗ ở giữa. Nó đóng vai trò như một chiếc nắp chặn.

• Ứng dụng: Dùng để bịt kín các đầu ống chờ hoặc các cửa ngăn trong bình áp lực. Đây là công cụ đắc lực khi cần cô lập hệ thống để kiểm tra áp suất hoặc bảo trì.

4. Threaded Flange (Mặt bích ren)

Kết nối với ống bằng bước ren thay vì mối hàn.

• Ưu điểm: Có thể lắp đặt ở những khu vực cực kỳ nguy hiểm, nơi việc hàn điện có thể gây cháy nổ.

• Hạn chế: Chỉ dùng cho ống có độ dày thành lớn và áp suất thấp.

5. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào một lỗ hổng (socket) bên trong mặt bích và hàn một đường duy nhất ở phía ngoài.

• Đặc điểm: Thường dùng cho các đường ống kích thước nhỏ (DN50 trở xuống) nhưng yêu cầu khả năng chịu áp lực cao.

Thông số kỹ thuật cần biết khi lựa chọn mặt bích

Để chọn đúng loại mặt bích, bạn cần căn cứ vào các bộ tiêu chuẩn kỹ thuật nghiêm ngặt:

• Kích thước (Size): Thường ký hiệu là DN (định danh theo mm) hoặc NPS (định danh theo inch).

• Cấp áp suất (Pressure Rating): Phổ biến nhất là hệ Class (150, 300, 600...) theo tiêu chuẩn Mỹ hoặc PN (PN10, PN16, PN40...) theo tiêu chuẩn Châu Âu.

• Vật liệu (Material): Tùy thuộc vào lưu chất mà chọn thép carbon (A105), thép không gỉ (Inox 304, 316) hoặc thép hợp kim.

• Bề mặt tiếp xúc (Face Type):

  • Flat Face (FF): Bề mặt phẳng hoàn toàn.

  • Raised Face (RF): Có một phần gờ lên để tập trung áp lực lên gioăng.

• Tiêu chuẩn quốc tế: Đảm bảo tính lắp lẫn bằng cách tuân thủ ASME B16.5, JIS B2220, hoặc DIN EN 1092-1.

Bảng so sánh các mặt bích (Dành cho kỹ sư vận hành)

Ứng dụng thực tế: Khi nào nên dùng loại nào?

Lựa chọn flange type không chỉ dựa trên thông số mà còn dựa trên kịch bản vận hành thực tế:

1. Trong các hệ thống "Critical" (Trọng yếu): Như đường ống dẫn khí gas áp suất cực cao, Weld Neck là lựa chọn duy nhất không thể thay thế vì nó giảm thiểu ứng suất tập trung tại mối nối.

2. Trong hệ thống nước tòa nhà (HVAC): Slip-on hoặc mặt bích rỗng (Lap Joint) thường được ưu tiên để tiết kiệm chi phí và tăng tốc độ thi công.

3. Trong các nhà máy xăng dầu: Khi cần sửa chữa đường ống đang vận hành (Hot work), Threaded Flange được dùng để tránh tia lửa điện từ máy hàn.

4. Khi thi công hệ thống nhỏ: Socket Weld giúp mối nối trông gọn gàng và chắc chắn hơn so với việc hàn trượt thông thường.

Những sai lầm "đắt giá" thường gặp khi chọn mặt bích

Đừng để những lỗi nhỏ gây ra thiệt hại hàng tỷ đồng cho doanh nghiệp:

• Chọn sai loại cho áp suất: Sử dụng Slip-on cho hệ thống Class 900 có thể gây bục mối hàn do sự mỏi vật liệu.

• Lạm dụng mặt bích giá rẻ: Chọn mặt bích kém chất lượng hoặc sai vật liệu (như dùng thép carbon cho môi trường axit) sẽ dẫn đến ăn mòn hóa học nhanh chóng.

• Không hiểu điều kiện vận hành: Bỏ qua yếu tố độ rung của máy bơm khi chọn mặt bích khiến bulong thường xuyên bị lỏng.

• Hậu quả: Không chỉ là rò rỉ lưu chất gây lãng phí, mà còn là nguy cơ cháy nổ, hỏng hóc thiết bị đầu cuối và chi phí bảo trì tăng vọt.

Checklist: 5 bước chọn loại mặt bích đúng kỹ thuật

Trước khi đặt hàng, hãy kiểm tra danh sách sau:

1. Áp suất và nhiệt độ làm việc tối đa là bao nhiêu? (Để chọn Class/PN)

2. Lưu chất bên trong là gì? (Hơi, nước, hóa chất hay khí gas?)

3. Kích thước ống hiện tại là bao nhiêu? (Để chọn DN/NPS)

4. Tiêu chuẩn chung của toàn hệ thống là gì? (Tránh mix sai tiêu chuẩn JIS với ANSI)

5. Tần suất tháo lắp bảo trì có thường xuyên không?

FAQ - Những câu hỏi thường gặp về loại mặt bích

1. Loại flange nào là tốt nhất hiện nay?

Không có khái niệm "tốt nhất", chỉ có loại phù hợp nhất. Weld Neck tốt cho áp suất cao nhưng Slip-on lại tối ưu cho ngân sách và sự linh hoạt của hệ thống nước.

2. Tôi có thể thay thế Weld Neck bằng Slip-on để tiết kiệm không?

Chỉ khi áp suất hệ thống thấp và được sự đồng ý của kỹ sư thiết kế. Tuyệt đối không thay thế trong các hệ thống chịu nhiệt hoặc rung động mạnh.

3. Làm sao để nhận biết các loại flange type bằng mắt thường?

Weld Neck có cổ dài, Slip-on phẳng và mỏng hơn, Blind là một tấm thép đặc không lỗ, Socket Weld có bậc (khấc) bên trong lỗ bích.

4. Tại sao phải dùng Blind Flange thay vì hàn bịt đầu ống?

Dùng Blind Flange giúp bạn có thể mở ra để vệ sinh hoặc mở rộng đường ống trong tương lai mà không cần cắt bỏ mối hàn.

Kết luận

Việc lựa chọn đúng mặt bích không chỉ là vấn đề kỹ thuật đơn thuần, mà là sự bảo đảm cho tính mạng con người và tài sản của doanh nghiệp. Một sai sót nhỏ trong việc chọn loại mặt bích có thể dẫn đến những hậu quả khôn lường về kinh tế và an toàn lao động.

Nếu bạn còn băn khoăn trong việc lựa chọn loại mặt bích phù hợp cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ chuyên gia của chúng tôi để được tư vấn kỹ thuật chuyên sâu.
