Mặt bích 10K là gì? Giải mã tiêu chuẩn JIS trong hệ thống đường ống

Hãy tưởng tượng bạn đang quản lý một công trình lắp đặt hệ thống phòng cháy chữa cháy hoặc cấp nước công nghiệp quy mô lớn. Mọi thứ dường như đã sẵn sàng cho đến khi bước vào giai đoạn kết nối các cụm van và máy bơm: các lỗ bulong không khớp, mặt bích quá mỏng không chịu nổi áp lực thử nghiệm, dẫn đến tình trạng rò rỉ nghiêm trọng.

Nguyên nhân phổ biến nhất đứng sau những rủi ro này chính là việc thiếu kiến thức về các thông số kỹ thuật, đặc biệt là không hiểu rõ mặt bích 10K là gì. Sự nhầm lẫn giữa các tiêu chuẩn áp lực không chỉ gây lãng phí thời gian, công sức tháo dỡ mà còn đe dọa trực tiếp đến độ an toàn của toàn bộ hệ thống vận hành.

Việc hiểu đúng bản chất của tiêu chuẩn 10K là chìa khóa để đảm bảo tính đồng bộ và bền vững cho công trình. Trong bài viết này, chúng ta sẽ phân tích sâu dưới góc độ chuyên gia về định nghĩa, đặc tính kỹ thuật và những lưu ý "sống còn" khi lựa chọn loại mặt bích này.

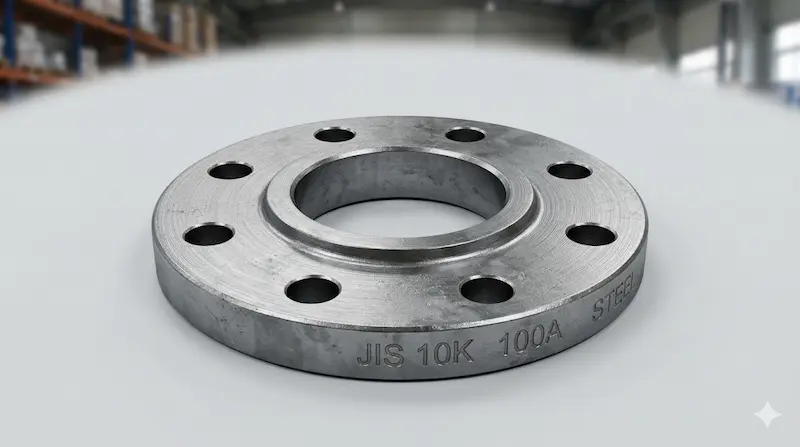

Mặt bích 10K là gì? Định nghĩa và bản chất kỹ thuật

Để trả lời câu hỏi mặt bích 10K là gì, chúng ta cần bắt đầu từ hệ quy chiếu của nó. Đây là loại mặt bích được sản xuất dựa trên bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS), cụ thể là quy chuẩn JIS B2220. Ký hiệu "10K" không phải là một con số ngẫu nhiên; nó đại diện cho cấp áp suất danh nghĩa (Nominal Pressure) của thiết bị.

Về bản chất, 10K tương đương với khả năng chịu tải áp lực khoảng 10 kgf/cm² (xấp xỉ 10 bar hoặc 1.0 MPa) trong điều kiện nhiệt độ tiêu chuẩn. Đây được coi là "tiêu chuẩn vàng" trong các hệ thống đường ống áp lực trung bình tại Việt Nam và khu vực Châu Á. Khác với các dòng bích chịu áp thấp (5K), mặt bích 10K có cấu tạo dày hơn, độ bền cơ học cao hơn để chịu được sự rung động và áp suất dòng chảy ổn định.

Nguyên lý vận hành của mặt bích 10K dựa trên việc tạo ra một mối liên kết cơ khí kín khít. Thông qua hệ thống bulong siết chặt xung quanh vành bích và lớp gioăng đệm (gasket) ở giữa, thiết bị này ngăn chặn lưu chất thoát ra ngoài. Độ kín của mối nối phụ thuộc trực tiếp vào sự tương thích giữa tiêu chuẩn lỗ bulong trên bích và thiết bị kết nối như van hoặc máy bơm.

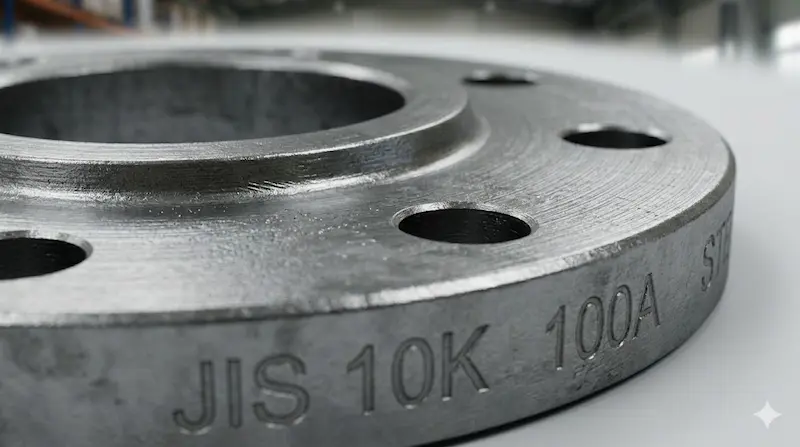

Phân tích chuyên sâu về mặt bích tiêu chuẩn 10K

Không chỉ dừng lại ở con số áp lực, mặt bích 10K còn bao hàm một hệ thống các thông số kỹ thuật phức tạp đòi hỏi sự chính xác tuyệt đối trong khâu lựa chọn.

1. Phân loại mặt bích 10K phổ biến

Dựa vào phương thức kết nối và mục đích sử dụng, mặt bích 10K được chia thành nhiều dòng khác nhau:

• Slip-on Flange (Bích trượt): Loại phổ biến nhất, ống được lồng vào trong lỗ bích và hàn ở cả hai mặt.

• Blind Flange (Bích mù): Dùng để bịt đầu ống hoặc ngăn cách các phân đoạn trong hệ thống.

• Threaded Flange (Bích ren): Kết nối bằng ren, thường dùng cho hệ thống không được phép hàn.

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài, giúp giảm ứng suất tập trung, dùng cho các vị trí quan trọng.

Về vật liệu, mặt bích 10K cực kỳ đa dạng từ thép carbon (A105, SS400) đến inox 304/316 chống ăn mòn hoặc gang cho các hệ thống nước sạch dân dụng.

2. Thông số kỹ thuật quan trọng theo JIS B2220

Một bộ mặt bích 10K tiêu chuẩn phải đảm bảo các chỉ số sau:

• Kích thước: DN15 đến DN600 và lớn hơn.

• Bề mặt tiếp xúc: Thường là FF (Flat Face) - mặt phẳng hoàn toàn hoặc RF (Raised Face) - có gờ lồi nhẹ để tăng độ bám gioăng.

• Số lỗ bulong: Thay đổi theo kích thước (Ví dụ: DN50 có 4 lỗ, nhưng DN125 có 8 lỗ).

3. So sánh mặt bích 10K và mặt bích 5K

Nhiều người thường nhầm lẫn giữa hai loại này, nhưng sự khác biệt là rất lớn:

Tại sao 10K lại ưu việt hơn? Nhờ thiết kế bản bích dày và diện tích tiếp xúc lớn, mặt bích 10K phân bổ lực siết bulong đều hơn, giảm thiểu nguy cơ vênh bích khi hệ thống bị sốc áp hoặc rung lắc. Đây là lý do nó trở thành sự lựa chọn ưu tiên cho các hệ thống đòi hỏi tính ổn định cao.

Ứng dụng thực tế của mặt bích 10K trong công nghiệp

Với khả năng chịu áp lực ở mức trung bình khá, mặt bích 10K có mặt trong hầu hết các hạ tầng kỹ thuật hiện nay.

Khi nào nên sử dụng mặt bích 10K?

Bạn nên ưu tiên loại mặt bích này khi hệ thống vận hành ở ngưỡng từ 6 bar đến 10 bar. Đây là mức áp suất thường thấy trong:

• Hệ thống HVAC: Đường ống dẫn nước lạnh, nước nóng cho các tòa nhà cao tầng.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm và mạng lưới vòi phun.

• Xử lý nước: Các nhà máy cấp thoát nước và lọc hóa dầu quy mô nhỏ.

Sai lầm thường gặp và hậu quả

• Sử dụng 5K cho hệ thống 10K: Để tiết kiệm chi phí, một số đơn vị dùng bích 5K cho hệ thống áp lực cao, dẫn đến nứt vỡ bích hoặc thổi bay gioăng khi vận hành.

• Nhầm lẫn tiêu chuẩn: Cố gắng lắp mặt bích chuẩn JIS 10K vào thiết bị chuẩn ANSI (Mỹ). Dù kích thước ống giống nhau nhưng tâm lỗ bulong sẽ bị lệch, không thể lắp đặt.

Hướng dẫn lựa chọn và lắp đặt mặt bích 10K chuẩn kỹ thuật

Lựa chọn đúng đã khó, lắp đặt đúng cách để khai thác tối đa độ bền của mặt bích 10K lại càng quan trọng hơn.

 Checklist lựa chọn tối ưu

1. Xác định áp lực: Áp suất hệ thống có vượt quá 10 bar hay không?

2. Kiểm tra tiêu chuẩn thiết bị: Thiết bị hiện có (van, bơm) là chuẩn JIS hay hệ tiêu chuẩn khác?

3. Vật liệu phù hợp: Môi trường có tính ăn mòn không? (Chọn thép hay inox ).

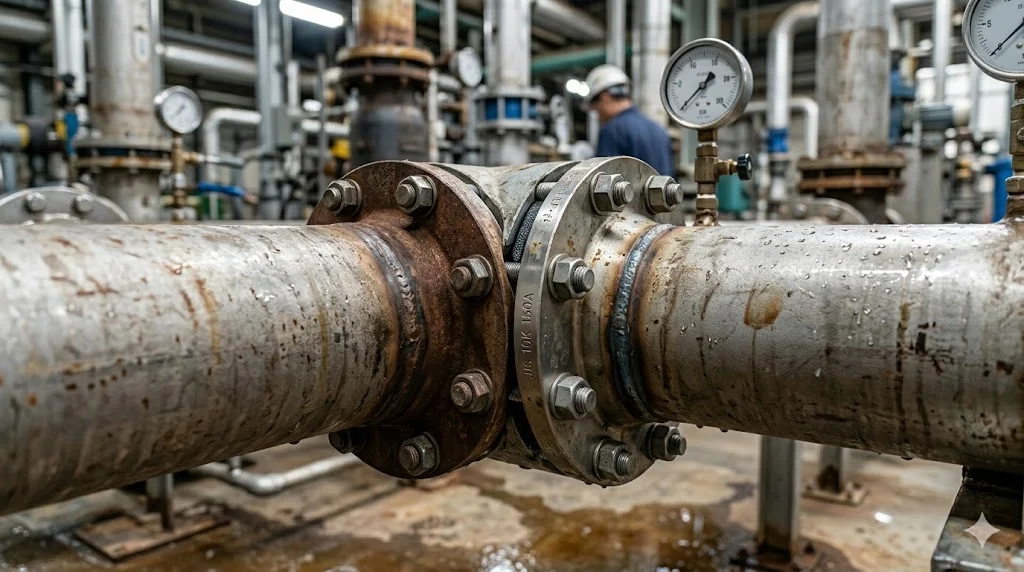

 Quy trình lắp đặt chuyên nghiệp

• Vệ sinh: Làm sạch bề mặt flange và gioăng, loại bỏ các vết rỉ sét hoặc bụi bẩn.

• Căn chỉnh: Đặt gioăng đúng tâm, tránh tình trạng gioăng bị lệch gây cản trở dòng chảy hoặc rò rỉ.

• Siết bulong: Luôn luôn siết bulong theo hình chéo (hình sao). Điều này đảm bảo mặt bích được ép phẳng đều xuống gioăng, tránh tình trạng vênh một bên.

Lưu ý quan trọng: Tuyệt đối không được trộn lẫn các hệ tiêu chuẩn khác nhau (như lắp bích JIS 10K vào van chuẩn DIN). Sau khi lắp đặt, cần tiến hành thử áp (test pressure) để kiểm tra độ kín của các mối nối trước khi bàn giao công trình.

FAQ: Những câu hỏi thường gặp về mặt bích 10K

1.Mặt bích 10K chịu được áp lực tối đa là bao nhiêu?

Trong điều kiện lý tưởng, nó chịu được 10 bar. Tuy nhiên, nếu nhiệt độ môi trường tăng cao, khả năng chịu áp sẽ giảm xuống theo biểu đồ nhiệt độ - áp suất của vật liệu.

2.Có thể dùng mặt bích 10K thay thế cho 5K được không?

Được, mặt bích 10K chịu áp tốt hơn nên hoàn toàn thay thế được cho 5K. Tuy nhiên, bạn cần kiểm tra lại thông số hình học (đường kính ngoài, tâm lỗ bulong) vì đôi khi chúng có sự sai lệch nhỏ.

3.Mặt bích 10k là gì thường đi kèm với loại gioăng nào?

Tùy vào lưu chất, thông thường là gioăng cao su EPDM (cho nước), gioăng chì (cho hơi nóng) hoặc gioăng không Amiang.

4.Làm sao để nhận biết mặt bích 10K bằng mắt thường?

Trên vành bích thường dập nổi các ký hiệu như: JIS 10K, kích thước (ví dụ DN100) và mác vật liệu (ví dụ A105 hoặc 304).

Kết luận: Chọn đúng mặt bích 10K cho hệ thống bền vững

Việc hiểu rõ mặt bích 10K là gì không chỉ là nắm vững một định nghĩa kỹ thuật, mà là nền tảng để xây dựng những hệ thống đường ống an toàn và hiệu quả. Chọn đúng tiêu chuẩn JIS 10K chính là cách bạn bảo vệ tài sản, tối ưu hóa chi phí bảo trì và đảm bảo công trình vận hành trơn tru trong suốt vòng đời của nó.

Đừng để những sai sót nhỏ về thông số kỹ thuật làm ảnh hưởng đến uy tín và tiến độ dự án của bạn. Hãy luôn lựa chọn những đơn vị cung cấp vật tư uy tín và có kiến thức chuyên môn sâu.

Đừng để những rủi ro kỹ thuật không đáng có làm ảnh hưởng đến tiến độ và danh tiếng dự án của bạn. Hãy biến sự am hiểu về tiêu chuẩn 10K thành lợi thế cạnh tranh cốt lõi, đảm bảo rằng mọi điểm nối, mọi mối hàn trong hệ thống của bạn đều là một lời cam kết thép về chất lượng, sự an toàn và tính bền bỉ trường tồn theo thời gian. Một hệ thống vận hành êm ái hôm nay chính là tiền đề cho lợi nhuận bền vững của doanh nghiệp ngày mai.
