Flange Class Là Gì? Hướng Dẫn Chi Tiết Về Cấp Áp Suất Mặt Bích

Trong quá trình vận hành các nhà máy công nghiệp, không ít lần chúng ta chứng hiện hiện tượng rò rỉ lưu chất tại các mối nối mặt bích, thậm chí là những sự cố nổ đường ống gây thiệt hại nghiêm trọng về người và của. Một trong những nguyên nhân hàng đầu dẫn đến tình trạng này chính là việc thiếu am hiểu về flange class .

Vấn đề thường gặp nhất là sự nhầm lẫn giữa các cấp áp suất, dẫn đến việc lắp đặt những mặt bích không đủ khả năng chịu tải cho hệ thống. Khi áp suất vận hành thực tế vượt quá ngưỡng cho phép của phụ kiện, thảm họa là điều khó tránh khỏi. Hậu quả không chỉ dừng lại ở việc phải tạm dừng dây chuyền sản xuất để sửa chữa, mà còn là sự mất an toàn tuyệt đối cho đội ngũ nhân sự hiện trường.

Việc hiểu đúng bản chất của mặt bích class không chỉ là kiến thức kỹ thuật cơ bản mà còn là yếu tố sống còn trong thiết kế và thi công đường ống. Bài viết sau đây sẽ phân tích sâu rộng về khái niệm này để giúp bạn đưa ra những quyết định mua hàng và lắp đặt chính xác nhất.

Flange Class là gì? Bản chất kỹ thuật và nguyên lý cấp áp suất

Mặt bích class (thường được gọi là Class) là thuật ngữ kỹ thuật dùng để chỉ cấp áp suất danh nghĩa của mặt bích theo các tiêu chuẩn quốc tế, phổ biến nhất là tiêu chuẩn ANSI/ASME của Hoa Kỳ. Bạn có thể hiểu đơn giản, con số đi kèm sau chữ "Class" chính là khả năng chịu áp lực tối đa của mặt bích đó tại một mức nhiệt độ xác định.

Ví dụ cụ thể về các cấp độ phổ biến:

• Class 150: Được thiết kế để chịu áp suất danh nghĩa khoảng 150 psi.

• Class 300: Được thiết kế để chịu áp suất danh nghĩa khoảng 300 psi.

Tuy nhiên, bản chất kỹ thuật của mặt bích class sâu sắc hơn một con số áp suất đơn thuần. Nó là một hệ thống quy định chặt chẽ về:

• Độ dày của mặt bích: Class càng cao, thân bích càng dày để chống lại lực uốn và lực kéo.

• Kích thước và số lượng bulong: Class cao hơn đòi hỏi hệ thống bulong lớn hơn để đảm bảo lực siết kín khít.

• Vật liệu cấu thành: Khả năng chịu áp của một Class sẽ thay đổi tùy thuộc vào việc mặt bích đó làm từ thép carbon, inox hay thép hợp kim.

Nguyên lý cốt lõi cần ghi nhớ: Mặt bích class càng cao thì khả năng chịu lực, độ dày và độ bền cơ khí càng lớn. Sự phân cấp này giúp các kỹ sư tối ưu hóa chi phí mà vẫn đảm bảo an toàn tuyệt đối cho hệ thống.

Phân tích chuyên sâu về phân loại và thông số mặt bích Class

Để có cái nhìn toàn diện về hệ thống mặt bích class, chúng ta cần bóc tách các tiêu chuẩn kỹ thuật và cách thức áp dụng chúng trong môi trường thực tế.

1. Phân loại các cấp mặt bích Class phổ biến

Hiện nay, theo tiêu chuẩn ASME B16.5 (cho mặt bích kích thước lên đến 24 inch) và ASME B16.47 (cho kích thước lớn hơn), có 7 cấp áp suất chính:

• Class thấp (150, 300): Thường dùng trong hệ thống dân dụng, HVAC, cấp thoát nước và công nghiệp nhẹ.

• Class trung bình (600, 900): Ứng dụng trong các nhà máy nhiệt điện, hệ thống dẫn khí gas công nghiệp.

• Class cao (1500, 2500): Dành riêng cho những môi trường cực kỳ khắc nghiệt như khai thác dầu khí offshore, các hệ thống siêu cao áp và nhiệt độ cực hạn.

2. Mối quan hệ giữa Áp suất - Nhiệt độ - Vật liệu

Đây là phần mà nhiều kỹ sư thường bỏ sót. Khả năng chịu áp lực của một mặt bích class không phải là hằng số. Khi nhiệt độ của lưu chất tăng lên, khả năng chịu áp tối đa của mặt bích sẽ giảm xuống do vật liệu bị giãn nở và mất dần độ cứng cơ học.

Ví dụ: Một mặt bích thép carbon Class 150 có thể chịu được áp suất 285 psi ở 38°C, nhưng khi nhiệt độ lên tới 400°C, nó chỉ còn chịu được khoảng 20 psi. Do đó, việc chọn mặt bích class phải dựa trên biểu đồ tương quan áp suất - nhiệt độ (Pressure-Temperature Ratings) của vật liệu cụ thể.

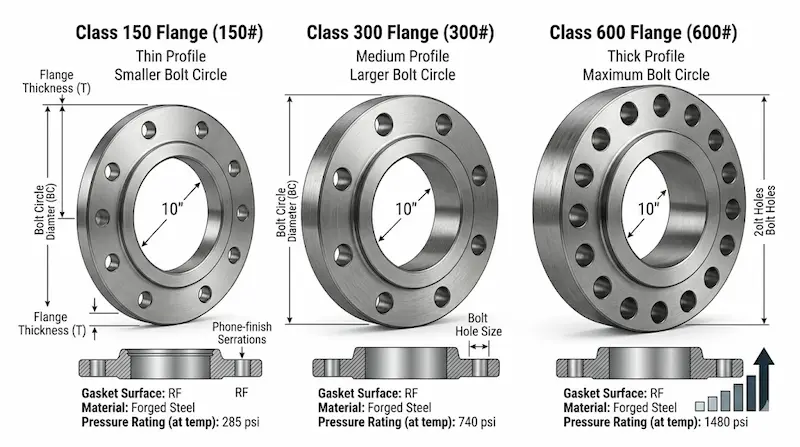

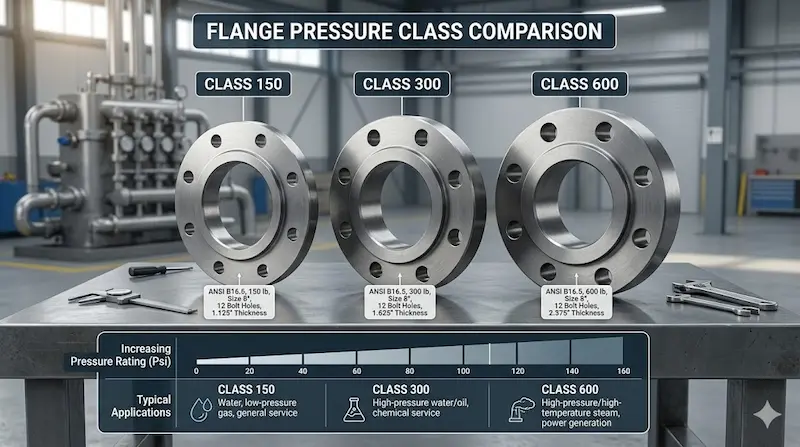

3. So sánh trực quan giữa các cấp Class

4. Tại sao chọn Class cao lại quan trọng?

Việc sử dụng Class cao mang lại độ bền cơ học vượt trội nhờ thiết kế vành bích rộng hơn, lỗ bulong lớn hơn và vật liệu chất lượng cao. Nếu chọn sai Class thấp cho hệ thống áp lực lớn, mặt bích sẽ bị biến dạng, gây hở gioăng (gasket) và dẫn đến rò rỉ tức thì. Ngược lại, việc chọn Class quá cao cho hệ thống áp thấp sẽ gây lãng phí ngân sách không đáng có.

Ứng dụng thực tế của mặt bích Class trong các ngành công nghiệp

Trong thiết kế hệ thống đường ống, mặt bích class là thông số bắt buộc phải xuất hiện trong mọi bản vẽ kỹ thuật và danh mục vật tư (BOM).

Khi nào cần xác định rõ Flange Class?

• Trong thiết kế: Khi tính toán độ dày thành ống và khả năng chịu tải của các trạm bơm, bồn chứa.

• Trong bảo trì: Khi cần thay thế phụ kiện tương đương, đảm bảo tính đồng bộ của hệ thống.

• Trong kiểm định an toàn: Đánh giá khả năng vận hành của hệ thống cũ dưới áp suất mới.

Các lĩnh vực ứng dụng điển hình:

• Ngành dầu khí (Oil & Gas): Thường sử dụng từ Class 600 trở lên do áp lực khai thác cực lớn.

• Hệ thống lò hơi (Boiler): Yêu cầu Class 300 hoặc 600 để chịu được áp suất hơi nóng.

• Hệ thống HVAC: Đa phần sử dụng Class 150 vì áp lực nước lạnh/nóng không quá cao.

• Nhà máy lọc dầu (Refinery): Sử dụng đa dạng các cấp Class tùy thuộc vào từng phân đoạn xử lý hóa chất.

Sai lầm thường gặp: Rất nhiều đơn vị chọn Class theo cảm tính "cho chắc ăn" mà không tính toán đến nhiệt độ làm việc, hoặc nhầm lẫn giữa hệ tiêu chuẩn ANSI (Class) và hệ JIS (10K, 20K) của Nhật Bản. Hai hệ tiêu chuẩn này hoàn toàn khác nhau về kích thước lỗ bulong và không thể lắp lẫn.

Hướng dẫn lựa chọn và checklist sử dụng Flange Class chuẩn chuyên gia

Để đảm bảo hệ thống vận hành an toàn và bền bỉ, hãy tuân thủ Checklist lựa chọn mặt bích dưới đây:

 Checklist lựa chọn mặt bích Class:

1. Xác định áp suất làm việc tối đa (MAWP): Hệ thống của bạn đạt ngưỡng bao nhiêu bar hoặc psi?

2. Xác định nhiệt độ vận hành cực hạn: Nhiệt độ cao nhất mà lưu chất đạt tới là bao nhiêu?

3. Tra bảng tiêu chuẩn vật liệu: Đối chiếu áp suất và nhiệt độ với vật liệu (Thép A105, Inox 304, 316...) để tìm ra Class phù hợp.

4. Kiểm tra tính tương thích: Mặt bích có cùng tiêu chuẩn với van và các thiết bị kết nối khác không?

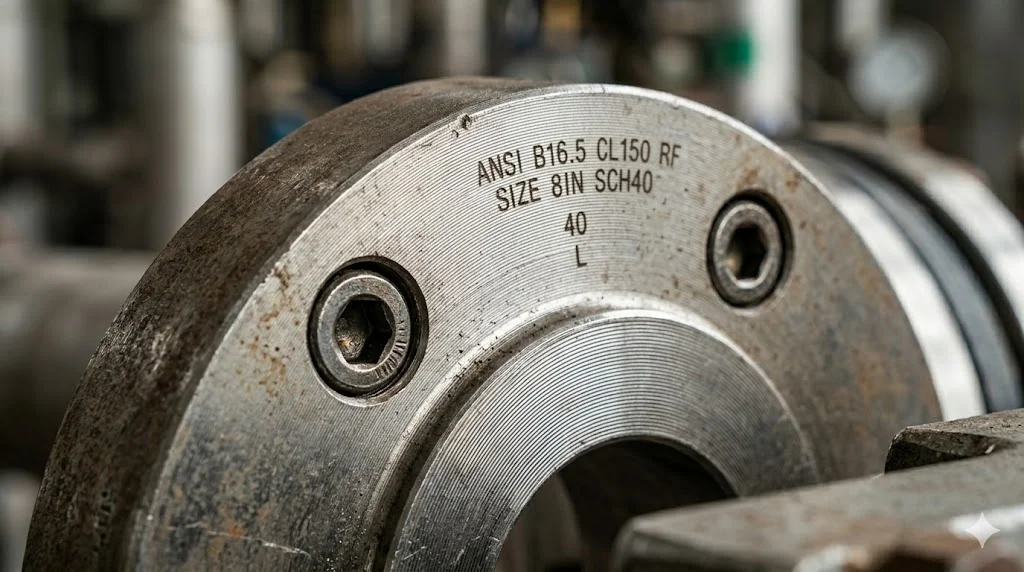

 Lưu ý kỹ thuật khi lắp đặt:

• Giảm áp theo nhiệt độ: Luôn nhớ rằng khả năng chịu áp của mặt bích giảm dần khi nhiệt độ tăng. Đừng bao giờ vận hành ở ngưỡng tối đa của Class nếu hệ thống đang nóng.

• Lực siết bulong (Bolt Torque): Class cao yêu cầu lực siết cực lớn. Cần sử dụng cờ lê lực để đảm bảo các bulong được siết đều, tránh tình trạng vênh mặt bích.

• Không trộn lẫn tiêu chuẩn: Tuyệt đối không lắp mặt bích Class 150 của hệ ANSI vào các thiết bị chuẩn DIN hay JIS dù kích thước đường ống có vẻ giống nhau.

FAQ: Giải đáp thắc mắc về mặt bích Class

1. Mặt bích class 150 chịu được bao nhiêu bar?

Ở nhiệt độ bình thường (dưới 38°C), Class 150 chịu được khoảng 19.6 bar (tùy vật liệu). Tuy nhiên, trong dân dụng thường quy đổi nhanh là 10 bar để đảm bảo hệ số an toàn cao.

2. Class 300 khác gì Class 150 về ngoại quan?

Mặt bích Class 300 sẽ dày hơn rõ rệt, đường kính vòng chia lỗ bulong lớn hơn và lỗ bulong cũng to hơn so với Class 150 cùng kích thước ống.

3. Có thể dùng mặt bích Class cao cho hệ thống áp thấp không?

Về mặt kỹ thuật là CÓ và rất an toàn. Tuy nhiên, về mặt kinh tế thì không nên vì giá thành mặt bích Class cao đắt hơn rất nhiều và trọng lượng nặng gây áp lực lên hệ thống giá đỡ.

4. Tại sao nhiệt độ lại làm giảm Class của mặt bích?

Vì khi nóng, mạng tinh thể kim loại của mặt bích trở nên kém ổn định hơn, độ dẻo tăng và độ cứng giảm, khiến nó dễ bị biến dạng dưới tác động của áp suất.

Kết luận: Chọn đúng Flange Class – Bảo vệ sự an toàn bền vững

Hiểu rõ và lựa chọn đúng mặt bích class là bước đi tiên quyết để xây dựng một hệ thống đường ống an toàn, ổn định và hiệu quả kinh tế. Một sự sai lệch nhỏ trong việc chọn cấp áp suất có thể dẫn đến những thảm họa lớn về an toàn lao động và thiệt hại tài chính không thể đong đếm.

Hãy luôn coi mặt bích class là "lá chắn" bảo vệ hệ thống của bạn trước những biến động khắc nghiệt của áp suất và nhiệt độ. Việc đầu tư vào kiến thức kỹ thuật và phụ kiện chuẩn xác chính là cách bạn khẳng định sự chuyên nghiệp và uy tín trong từng dự án công nghiệp.
