Flange 150 Là Gì? Phân Tích Chuyên Sâu Về Tiêu Chuẩn Mặt Bích Class 150

Trong lĩnh vực cơ khí và xây dựng hệ thống đường ống công nghiệp, việc kết nối các đoạn ống, van và thiết bị luôn đòi hỏi sự chính xác tuyệt đối về tiêu chuẩn kỹ thuật. Hãy tưởng tượng bạn đang điều phối một dự án lắp đặt hệ thống dẫn dầu hoặc nước quy mô lớn, toàn bộ vật tư đã tập kết tại công trường, nhưng khi tiến hành lắp ghép, các lỗ bulong lại không hề khớp nhau.

Nguyên nhân phổ biến nhất đứng sau những sai sót này chính là việc đội ngũ thu mua hoặc kỹ sư hiện trường không hiểu rõ bản chất của các con số kỹ thuật, điển hình là thuật ngữ flange 150. Sự nhầm lẫn giữa các hệ tiêu chuẩn áp lực không chỉ dẫn đến tình trạng rò rỉ lưu chất gây nguy hiểm mà còn làm tiêu tốn hàng trăm triệu đồng chi phí thay thế và chậm trễ tiến độ thi công.

Việc nắm vững kiến thức về mặt bích 150 là chìa khóa để đảm bảo tính đồng bộ và an toàn cho toàn bộ công trình. Bài viết dưới đây sẽ giải mã chi tiết định nghĩa, thông số và các ứng dụng thực tế của loại mặt bích này dưới góc nhìn chuyên gia ngành vật tư đường ống.

Flange 150 là gì? Định nghĩa và bản chất kỹ thuật

Flange 150 (thường được gọi là mặt bích Class 150) là loại mặt bích được thiết kế và sản xuất tuân thủ theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), cụ thể là quy chuẩn ASME/ANSI B16.5. Đây là tiêu chuẩn mặt bích phổ biến nhất trên thế giới, được áp dụng rộng rãi trong các hệ thống đường ống công nghiệp từ dầu khí, hóa chất cho đến các nhà máy điện.

Con số "150" trong tên gọi đại diện cho Class 150, tức là cấp áp suất danh nghĩa của mặt bích. Nhiều người lầm tưởng rằng mặt bích này chỉ chịu được đúng 150 psi, nhưng thực tế, khả năng chịu áp lực của nó dao động tùy thuộc vào nhiệt độ vận hành và mác vật liệu cấu thành. Ở nhiệt độ bình thường, mặt bích 150 có thể chịu được áp suất lên đến khoảng 285 psi (~20 bar).

Nguyên lý hoạt động của mặt bích 150 dựa trên sự kết hợp cơ học giữa hai bề mặt phẳng hoặc bề mặt có gờ (Raised Face - RF). Khi được siết chặt bởi hệ thống bulong theo một lực chuẩn xác, lớp gioăng (gasket) ở giữa sẽ bị nén lại, điền đầy các khoảng hở siêu nhỏ và tạo ra độ kín khít tuyệt đối. Thiết kế này giúp hệ thống chịu được các xung lực và sự giãn nở nhiệt trong quá trình vận hành áp suất thấp và trung bình.

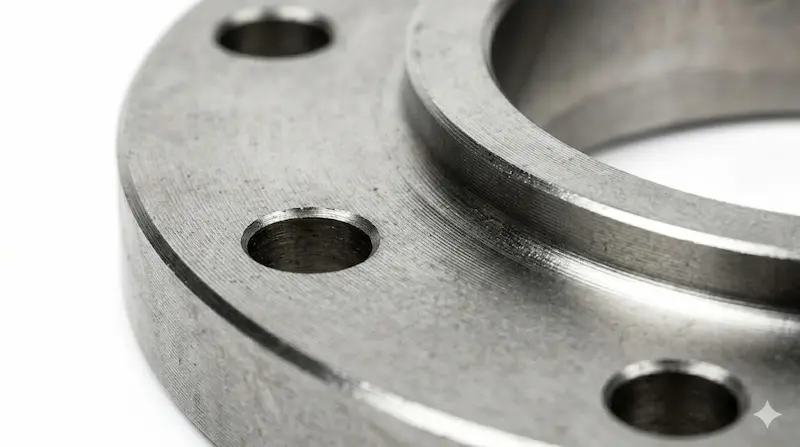

Phân tích chuyên sâu về đặc tính kỹ thuật của Flange 150

Để lựa chọn đúng mặt bích 150 cho dự án, người làm kỹ thuật cần phải đi sâu vào phân loại và các thông số hình học khắt khe của hệ tiêu chuẩn ANSI/ASME.

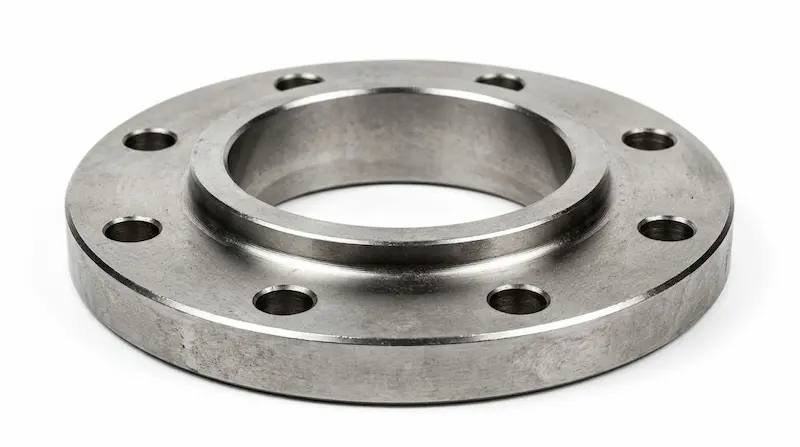

1. Phân loại mặt bích 150 theo kiểu kết nối và vật liệu

Tùy vào phương thức hàn hoặc lắp ghép với ống, mặt bích 150 được chia thành các kiểu chính:

• Weld Neck Flange (Cổ hàn): Có phần cổ dài để hàn đối đầu với ống, giúp truyền ứng suất đều, chịu được áp suất và nhiệt độ thay đổi đột ngột.

• Slip-on Flange (Bích trượt): Ống được lồng vào bên trong và hàn ở cả hai mặt, dễ lắp đặt và chi phí thấp hơn cổ hàn.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc ngăn cách phân đoạn hệ thống.

• Threaded Flange (Bích ren): Kết nối bằng ren, thường dùng trong môi trường không được phép hàn.

• Socket Weld Flange (Hàn bọc đúc): Dùng cho các đường ống kích thước nhỏ với áp suất cao.

Về vật liệu, mặt bích 150 thường được chế tạo từ thép carbon rèn (ASTM A105), thép không gỉ (Inox 304/316) hoặc thép hợp kim để chống lại sự ăn mòn và oxy hóa trong các môi trường khắc nghiệt.

2. Thông số kỹ thuật quan trọng của tiêu chuẩn ANSI B16.5

Một sản phẩm mặt bích 150 chuẩn mực phải đáp ứng các thông số hình học sau:

• Kích thước danh định: Từ 1/2 inch đến 24 inch.

• Đường kính lỗ bulong và số lượng lỗ: Được quy định cụ thể theo từng kích thước ống (ví dụ: bích 2 inch có 4 lỗ, trong khi bích 6 inch có 8 lỗ).

• Bề mặt tiếp xúc (Facing): Phổ biến nhất là Raised Face (RF) với một lớp gờ lồi nhẹ (khoảng 1.6mm) để tập trung lực nén lên gioăng.

3. So sánh Flange 150 với tiêu chuẩn JIS 10K

Đây là sự nhầm lẫn "kinh điển" trong giới kỹ thuật tại Việt Nam. Dù cả hai đều dùng cho hệ thống áp lực trung bình, nhưng chúng không thể lắp lẫn.

4. Tại sao mặt bích 150 lại trở thành tiêu chuẩn quốc tế?

Lý do nằm ở tính đồng bộ và độ tin cậy. Khi sử dụng mặt bích 150, các nhà thầu dễ dàng tìm kiếm phụ kiện thay thế trên toàn cầu. Hơn nữa, thiết kế của hệ ASME/ANSI có hệ số an toàn rất cao, phù hợp cho những ngành đòi hỏi khắt khe về an toàn cháy nổ như dầu khí và hóa chất.

Ứng dụng thực tế của Flange 150 trong các ngành công nghiệp

Nhờ sự linh hoạt và khả năng chịu tải ổn định, mặt bích 150 được coi là sự lựa chọn "quốc dân" trong các hạ tầng kỹ thuật hiện đại.

Khi nào bạn cần dùng mặt bích 150?

Bạn nên chọn loại mặt bích này khi hệ thống vận hành trong ngưỡng áp suất trung bình (thường dưới 20 bar ở nhiệt độ phòng). Các hệ thống dẫn chất lỏng không quá khắc nghiệt về mặt áp lực như nước sạch, khí nén áp thấp, hoặc dầu nhẹ là môi trường lý tưởng cho mặt bích 150.

Các lĩnh vực ứng dụng phổ biến:

• Hệ thống HVAC: Đường ống dẫn nước lạnh, nước nóng trung tâm trong các tòa nhà cao tầng và trung tâm thương mại.

• Ngành dầu khí và lọc hóa dầu: Sử dụng ở các phân đoạn áp suất thấp của nhà máy hoặc hệ thống lưu trữ.

• Hệ thống phòng cháy chữa cháy (PCCC): Các trạm bơm và mạng lưới vòi phun thường sử dụng tiêu chuẩn ANSI để đảm bảo độ bền.

• Xử lý nước thải: Do dễ bảo trì và tháo lắp, mặt bích này rất được ưa chuộng tại các bể lọc và trạm bơm.

Sai lầm thường gặp: Một lỗi phổ biến là lắp đặt mặt bích Class 150 nhưng lại sử dụng bulong hệ mét (mm) thay vì hệ inch. Điều này dẫn đến tình trạng bulong bị lỏng hoặc không thể đi qua lỗ bích, làm giảm khả năng chịu lực của mối nối và gây ra rủi ro mất an toàn nghiêm trọng.

Hướng dẫn lựa chọn và lắp đặt mặt bích 150 chuẩn chuyên gia

Việc sở hữu một sản phẩm mặt bích 150 tốt là chưa đủ, quy trình lựa chọn và lắp đặt mới là yếu tố quyết định tuổi thọ của hệ thống.

 Checklist lựa chọn mặt bích

1. Xác định áp suất và nhiệt độ: Tra bảng "Pressure-Temperature Ratings" trong ASME B16.5 để chắc chắn Class 150 chịu tải được.

2. Môi trường lưu chất: Chọn thép carbon cho nước/dầu thông thường; chọn Inox cho môi trường hóa chất hoặc yêu cầu vệ sinh thực phẩm.

3. Tiêu chuẩn khớp nối: Đảm bảo tất cả van, thiết bị đo và mặt bích kết nối đều cùng là chuẩn ANSI Class 150.

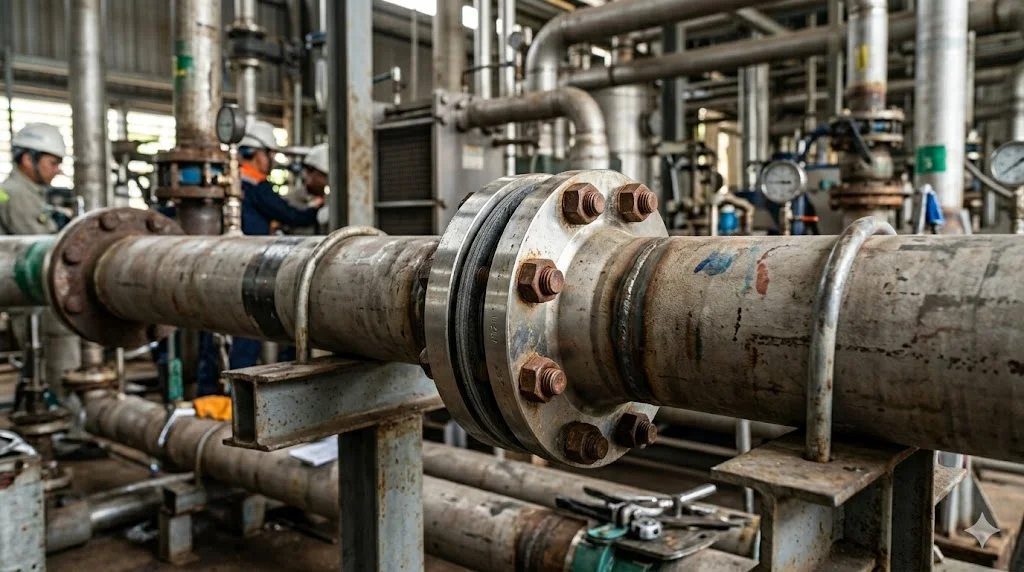

Quy trình lắp đặt an toàn

• Bước 1: Làm sạch bề mặt. Loại bỏ hoàn toàn vết rỉ sét, dầu mỡ trên bề mặt Raised Face. Một hạt cát nhỏ cũng có thể làm hỏng gioăng và gây rò rỉ.

• Bước 2: Căn chỉnh gioăng. Đặt gioăng (gasket) vào chính tâm bích. Không nên sử dụng lại gioăng cũ vì chúng đã bị mất độ đàn hồi.

• Bước 3: Siết bulong. Đây là bước quan trọng nhất. Phải siết theo sơ đồ hình sao (star pattern) hoặc hình chéo. Đừng siết chặt một con ngay lập tức mà hãy siết dần đều theo nhiều vòng để lực ép được phân bổ phẳng trên toàn bộ bề mặt bích.

Lưu ý kỹ thuật: Luôn kiểm tra lại độ kín bằng phương pháp thử áp (Hydrotest) sau khi hoàn tất lắp đặt. Nếu phát hiện rò rỉ, tuyệt đối không siết thêm bulong khi hệ thống đang có áp suất.

FAQ: Giải đáp thắc mắc về mặt bích 150

1. Flange 150 có phải chỉ chịu được áp suất 150 psi?

Không hoàn toàn. Con số 150 là một phân cấp (Class). Khả năng chịu áp thực tế phụ thuộc vào vật liệu và nhiệt độ. Ví dụ, bích thép A105 Class 150 ở 38°C có thể chịu tới 285 psi (~19.6 bar).

2.Làm thế nào để phân biệt mặt bích 150 với Flange 300 bằng mắt thường?

Mặt bích Class 300 luôn dày hơn, bản bích lớn hơn và số lượng hoặc đường kính lỗ bulong thường lớn hơn so với mặt bích 150 cùng kích thước ống.

3. Có thể lắp mặt bích 150 vào ống tiêu chuẩn JIS được không?

Về mặt vật lý, nếu đường kính ngoài của ống tương đương, bạn có thể hàn chúng lại. Tuy nhiên, mặt bích này sẽ không thể kết nối được với các loại van hay bích khác theo chuẩn JIS 10K do sai lệch về tâm lỗ bulong.

4 Tại sao mặt bích 150 Inox 316 lại đắt hơn Inox 304?

Vì Inox 316 có chứa Molypden, giúp tăng khả năng chống ăn mòn trong môi trường chứa muối và clorua (như nước biển), mang lại độ bền vượt trội hơn.

Kết luận: Tối ưu hóa hệ thống với Flange 150 chuẩn quốc tế

Việc hiểu rõ và ứng dụng đúng tiêu chuẩn mặt bích 150 không chỉ là một yêu cầu kỹ thuật mà còn là tư duy quản trị dự án thông minh. Lựa chọn đúng mặt bích Class 150 giúp bạn đảm bảo tính đồng bộ tuyệt đối cho hệ thống, giảm thiểu tối đa rủi ro rò rỉ và tạo điều kiện thuận lợi cho công tác bảo trì, thay thế sau này.

Trong một thị trường vật tư đầy biến động, việc tuân thủ các quy chuẩn quốc tế như ASME/ANSI chính là lời khẳng định về chất lượng và sự chuyên nghiệp của nhà thầu. Đừng để những sai sót nhỏ về thông số làm ảnh hưởng đến sự an toàn và uy tín của toàn bộ công trình.
