Mặt bích nhựa PVC phi 60: Giải pháp kết nối tối ưu cho hệ thống đường ống

Bạn đã bao giờ gặp phải tình huống trớ trêu khi lắp đặt hệ thống cấp thoát nước: ống PVC phi 60 đã sẵn sàng, van công nghiệp đã mua về, nhưng khi ráp lại thì hoàn toàn không khớp? Hoặc tệ hơn, sau khi cố gắng kết nối, hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ nước liên tục tại các điểm nối?

Nguyên nhân thường không nằm ở chất lượng ống, mà chính là do việc chọn sai mặt bích nhựa phi 60 hoặc nhầm lẫn giữa các tiêu chuẩn kỹ thuật (JIS, DIN, ANSI). Trong ngành nước, việc sai lệch chỉ vài milimet ở lỗ bulong hay độ dày mặt bích cũng đủ để khiến toàn bộ công trình phải tạm dừng, gây lãng phí chi phí nhân công và vật tư đáng kể.

Việc hiểu đúng bản chất và thông số kỹ thuật của mặt bích nhựa phi 60 không chỉ giúp bạn thi công "một phát ăn ngay" mà còn đảm bảo độ bền lâu dài cho hệ thống. Bài viết này sẽ phân tích chuyên sâu từ góc nhìn chuyên gia để giúp bạn lựa chọn và lắp đặt loại phụ kiện này một cách chuẩn xác nhất.

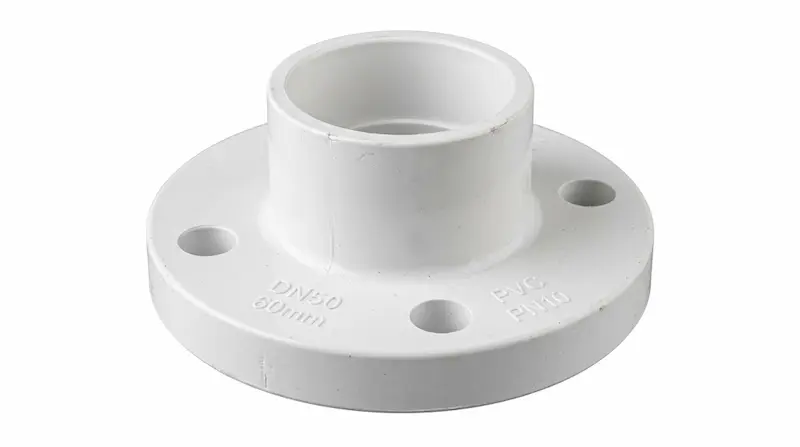

Mặt bích nhựa PVC phi 60 là gì? Định nghĩa và bản chất kỹ thuật

Mặt bích nhựa phi 60 là loại phụ kiện hình tròn (hoặc vuông tùy thiết kế đặc biệt) có lỗ ở tâm, được sản xuất từ nhựa Polyvinyl Clorua. Chức năng chính của nó là tạo ra một mặt phẳng kết nối vững chắc giữa đường ống PVC có đường kính ngoài (OD) 60mm với các thiết bị khác như van bướm, van bi, máy bơm hoặc các đoạn ống khác có cùng tiêu chuẩn mặt bích.

Về bản chất kỹ thuật, phụ kiện này thường được sản xuất từ nhựa PVC hoặc uPVC (nhựa PVC không hóa dẻo). Điểm khác biệt lớn nhất của mặt bích so với các loại phụ kiện nối nhanh hay dán keo thông thường là khả năng tháo lắp linh hoạt nhờ hệ thống lỗ bulong xung quanh vành bích. Điều này cho phép các kỹ sư dễ dàng bảo trì, vệ sinh hoặc thay thế thiết bị mà không cần phải cắt bỏ đường ống.

Nguyên lý làm kín của mặt bích nhựa PVC phi 60 dựa trên sự kết hợp giữa lực siết của các bulong và sự biến dạng đàn hồi của gioăng cao su (gasket) đặt ở giữa. Khi bulong được siết chặt, mặt bích ép gioăng vào bề mặt thiết bị, tạo ra một rào cản kín nước tuyệt đối, chịu được áp suất dòng chảy bên trong hệ thống mà không gây rò rỉ.

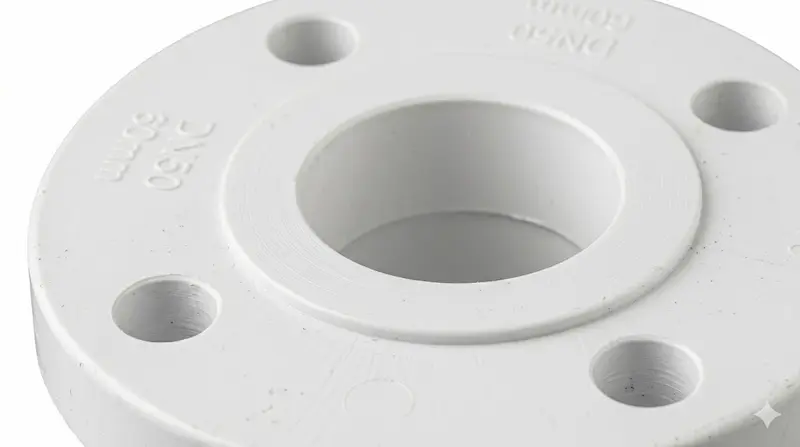

Phân tích chuyên sâu về mặt bích nhựa phi 60

Để không rơi vào cái bẫy "sai số" khi mua hàng, chúng ta cần phân tích sâu hơn về các chủng loại và thông số kỹ thuật đặc thù của dòng phụ kiện này.

1. Phân loại mặt bích PVC theo cấu tạo

• Bích đặc (Fixed Flange): Đây là loại mặt bích nguyên khối, được dán trực tiếp vào đầu ống. Ưu điểm là chắc chắn, giá thành rẻ nhưng nhược điểm là khó điều chỉnh vị trí lỗ bulong nếu thiết bị lắp đặt bị lệch.

• Bích rời (Van bích - Loose Flange): Bao gồm một đầu nối (Stub end) dán vào ống và một vành bích rời bên ngoài. Loại này rất được ưa chuộng vì vành bích có thể xoay tự do, giúp việc căn chỉnh lỗ bulong với van hoặc máy bơm trở nên cực kỳ đơn giản.

2. Thông số kỹ thuật "sống còn" khi lựa chọn

Kích thước phi 60 là cách gọi dân dụng tại Việt Nam dựa trên đường kính ngoài của ống. Tuy nhiên, trong kỹ thuật, bạn cần chú ý các thông số sau:

• Kích thước định danh: Tương đương với DN50 (2 inch).

• Áp lực làm việc: Phổ biến nhất là PN10 (10 bar) hoặc PN16 (16 bar). Việc dùng mặt bích áp lực thấp cho hệ thống bơm cao áp sẽ dẫn đến nứt vỡ vành bích.

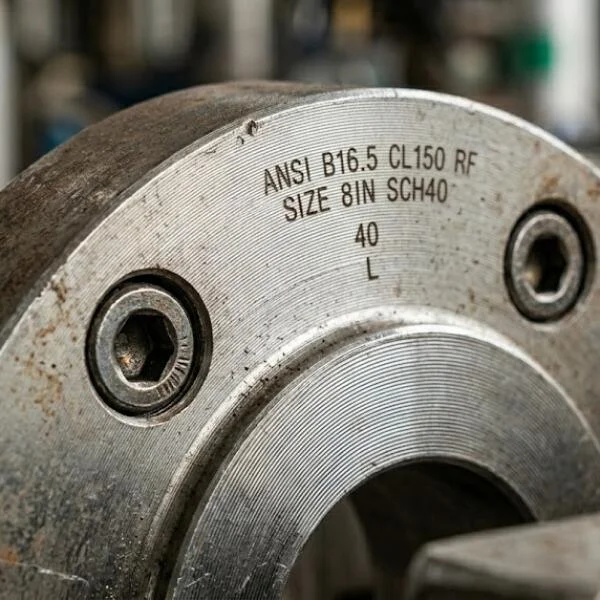

• Tiêu chuẩn lỗ bulong: Đây là nơi dễ sai nhất. Bạn cần xác định hệ tiêu chuẩn là JIS (Nhật Bản), DIN (Đức/Châu Âu) hay ANSI (Mỹ). Mỗi tiêu chuẩn sẽ có khoảng cách tâm lỗ bulong khác nhau hoàn toàn.

3. So sánh mặt bích nhựa PVC với mặt bích kim loại

4. Tại sao cần chọn đúng kích thước phi 60 và tiêu chuẩn bích?

Nếu bạn chọn mặt bích nhựa PVC phi 60 sai tiêu chuẩn (ví dụ bích chuẩn JIS lắp vào van chuẩn DIN), các lỗ bulong sẽ không trùng khớp. Việc cố tình đục khoét lỗ nhựa để "chế" lại sẽ làm giảm cấu trúc chịu lực, dẫn đến nứt bích khi chịu áp suất nước. Insight quan trọng ở đây là: Nhựa PVC rất bền với hóa chất nhưng lại giòn và dễ nứt dưới ứng suất cơ học không đều.

Ứng dụng thực tế của mặt bích nhựa phi 60

Nhờ ưu thế về giá thành và tính tiện dụng, mặt bích nhựa phi 60 xuất hiện dày đặc trong các dự án từ dân dụng đến công nghiệp nhẹ.

Khi nào nên ưu tiên dùng mặt bích nhựa?

Bạn nên sử dụng loại phụ kiện này khi hệ thống yêu cầu tính linh hoạt cao và lưu chất có tính ăn mòn nhẹ hoặc nước sạch. Đặc biệt, trong các hệ thống nuôi trồng thủy sản (hồ cá Koi, trại tôm) hoặc hệ thống lọc nước công nghiệp, nhựa uPVC là lựa chọn số 1 vì nó không làm thay đổi thành phần hóa học của nước và không bị rỉ sét theo thời gian.

Ứng dụng phổ biến:

• Hệ thống xử lý nước: Kết nối các bồn lọc, cột lọc với hệ thống ống dẫn.

• Tưới tiêu nông nghiệp: Gắn kết máy bơm công suất lớn với đường ống chính phi 60.

• Cấp thoát nước tòa nhà: Dùng tại các vị trí cần bảo trì thường xuyên như cụm đồng hồ đo nước hoặc van chặn.

Sai lầm thường gặp: Rất nhiều nhà thầu vì tiết kiệm đã không sử dụng gioăng cao su hoặc sử dụng gioăng quá mỏng. Ngoài ra, việc siết bulong quá chặt bằng máy chuyên dụng thường gây ra các vết nứt chân chim trên vành bích nhựa, khiến phụ kiện hỏng chỉ sau một thời gian ngắn vận hành.

Hướng dẫn lựa chọn và lắp đặt chuẩn xác

Để đảm bảo kết nối bền vững, hãy tuân thủ Checklist và quy trình lắp đặt dưới đây:

Checklist chọn mua mặt bích nhựa PVC phi 60:

1. Xác định chính xác đường kính: Ống phi 60 (OD 60mm) tương đương DN50.

2. Chọn vật liệu phù hợp: uPVC cho nước lạnh thông thường, CPVC nếu lưu chất có nhiệt độ cao.

3. Kiểm tra tiêu chuẩn thiết bị: Nhìn vào thông số trên thân van/máy bơm để chọn bích chuẩn JIS, DIN hay ANSI tương ứng.

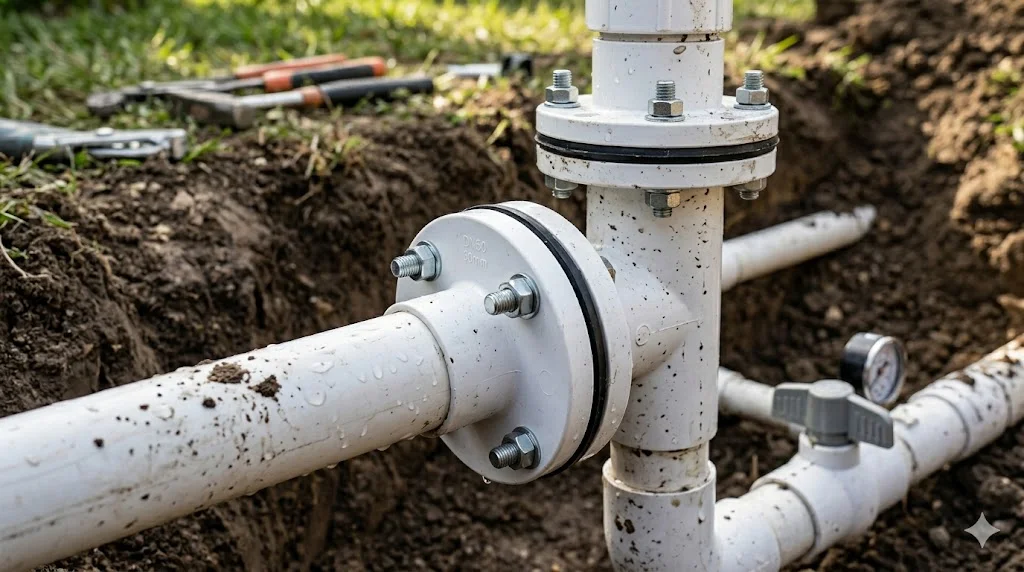

Kỹ thuật lắp đặt đúng cách:

• Làm sạch bề mặt: Lau khô và sạch bụi bẩn tại vị trí dán keo và bề mặt tiếp xúc của bích.

• Dán keo chuẩn: Thoa đều keo chuyên dụng nhựa PVC vào cả ống và lòng trong mặt bích, giữ chặt khoảng 30 giây.

• Đặt gioăng (Gasket): Gioăng phải nằm chính giữa, không lệch để đảm bảo kín nước.

• Siết bulong đối xứng: Đây là bước quan trọng nhất. Siết bulong theo hình sao (đối chóp) để lực ép được phân bổ đều lên vành bích, tránh tình trạng vênh bích dẫn đến nứt vỡ.

Lưu ý: Tuyệt đối không siết quá lực. Với mặt bích nhựa, chỉ cần siết đến khi cảm thấy chặt tay và gioăng có độ nén nhẹ là đủ. Kiểm tra rò rỉ bằng cách chạy thử áp lực thấp trước khi đưa hệ thống vào vận hành toàn tải.

FAQ: Giải đáp thắc mắc về mặt bích nhựa phi 60

1. Phi 60 có phải là DN60 không?

Không. Trong hệ ống nhựa, phi 60 thường tương đương với kích thước định danh DN50 (2 inch). Hãy cẩn thận khi đặt mua theo mã DN để tránh nhầm lẫn.

2. Nhựa PVC và uPVC khác nhau như thế nào?

uPVC là loại nhựa không chứa chất hóa dẻo, có độ cứng và độ bền va đập cao hơn nhựa PVC thông thường, đồng thời có khả năng chịu áp suất tốt hơn nên được dùng phổ biến cho mặt bích công nghiệp.

3. Mặt bích nhựa PVC chịu được áp suất tối đa bao nhiêu?

Thông thường mặt bích phi 60 tiêu chuẩn chịu được PN10 (10 kg/cm²). Một số dòng cao cấp hơn có thể đạt PN16. Bạn nên kiểm tra thông số dập nổi trên sản phẩm.

4. Có thể dùng mặt bích nhựa PVC ngoài trời không?

Có thể, nhưng tia UV lâu ngày sẽ làm nhựa bị lão hóa và giòn. Nếu lắp đặt ngoài trời, bạn nên sơn phủ một lớp bảo vệ hoặc che chắn để kéo dài tuổi thọ.

Kết luận: Đầu tư thông minh với mặt bích nhựa PVC phi 60 chất lượng

Sử dụng mặt bích nhựa phi 60 là một giải pháp kinh tế và kỹ thuật hiệu quả cho các hệ thống đường ống hiện đại. Tuy nhiên, hiệu quả đó chỉ đạt được khi bạn lựa chọn đúng kích thước, đúng tiêu chuẩn và tuân thủ quy trình lắp đặt khoa học.

Việc chọn sai một chiếc mặt bích giá vài chục ngàn đồng có thể làm hỏng cả một hệ thống van trị giá hàng triệu đồng. Vì vậy, hãy luôn là người tiêu dùng thông thái bằng cách nắm vững các kiến thức kỹ thuật cơ bản.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về mặt bích nhựa pvc phi 60
