Flange b16 5 class 150: Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Trong lĩnh vực cơ khí và xây dựng đường ống, việc lựa chọn phụ kiện kết nối không chỉ dừng lại ở việc khớp kích thước mà còn là bài toán về an toàn vận hành và tối ưu chi phí. Hãy tưởng tượng, trong một hệ thống dẫn khí hoặc nước áp lực, việc chọn sai tiêu chuẩn mặt bích có thể dẫn đến những hệ lụy nghiêm trọng: từ rò rỉ nhẹ tại mối nối đến nứt vỡ do không chịu được áp lực làm việc, gây gián đoạn toàn bộ dây chuyền sản xuất và tiêu tốn hàng trăm triệu đồng chi phí thay thế, sửa chữa.

Thực tế, nhiều kỹ sư và nhà thầu thường bắt gặp ký hiệu flange b16 5 class 150 trên các bản vẽ kỹ thuật hoặc đơn hàng, nhưng không phải ai cũng hiểu thấu đáo bản chất của nó. Nhiều người vẫn nhầm lẫn rằng "class 150" tương đương với 150 psi cố định, hoặc cố gắng thay thế nó bằng các tiêu chuẩn như PN16 hay JIS 10K mà không tính đến sự sai lệch về thông số cơ lý.

Bài viết này được biên soạn nhằm cung cấp cái nhìn chuyên sâu nhất về tiêu chuẩn ASME B16.5, giải mã ý nghĩa thực sự của Class 150 và giúp bạn tự tin đưa ra quyết định lựa chọn chính xác cho dự án của mình.

Flange b16 5 class 150 là gì? Định nghĩa và bản chất kỹ thuật

Để hiểu về flange B16.5 class 150, trước hết chúng ta cần bóc tách các thành phần cấu thành nên tên gọi này. Đây là loại mặt bích được thiết kế và sản xuất dựa trên tiêu chuẩn quốc tế của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME).

ASME B16.5 là gì?

ASME B16.5 là bộ tiêu chuẩn toàn cầu quy định về mặt bích thép và phụ kiện có mặt bích từ kích thước NPS 1/2 đến NPS 24. Tiêu chuẩn này không chỉ đơn thuần đưa ra các con số về kích thước mà còn định nghĩa chi tiết về:

• Kích thước vật lý: Đường kính ngoài, độ dày, bề mặt làm kín (facing).

• Khoảng cách lỗ bu lông: Đảm bảo tính lắp lẫn giữa các thiết bị.

• Yêu cầu vật liệu: Các mác thép được phép sử dụng.

• Xếp hạng áp suất - nhiệt độ (Pressure-Temperature Ratings).

Ý nghĩa của Class 150

Nhiều người lầm tưởng Class 150 nghĩa là mặt bích chỉ chịu được áp suất tối đa 150 psi. Tuy nhiên, đây là một cấp độ áp lực (pressure rating) mang tính định danh. Khả năng chịu tải thực tế của nó là một hàm biến thiên theo nhiệt độ và vật liệu.

Ví dụ, một mặt bích thép carbon A105 Class 150 có thể chịu được áp suất khoảng 19.6 bar (~285 psi) ở nhiệt độ phòng. Nhưng khi nhiệt độ tăng lên mức 400°C, khả năng chịu áp của nó giảm xuống chỉ còn khoảng 6.5 bar. Đây là điểm mấu chốt mà các chuyên gia luôn nhấn mạnh: Class không phải là giá trị áp suất cố định.

Phân tích chuyên sâu thông số kỹ thuật Flange B16.5 Class 150

Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính đồng bộ của hệ thống đường ống.

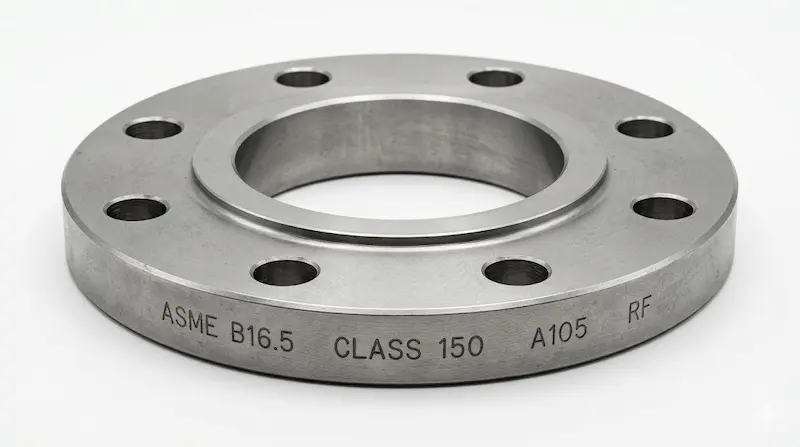

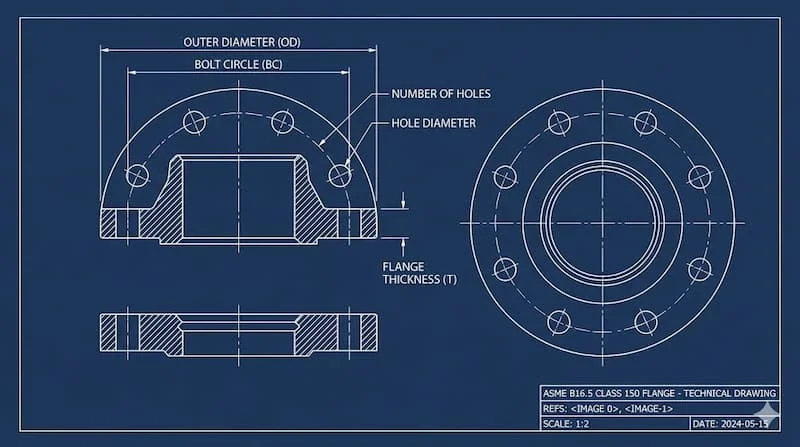

Các thông số kích thước cơ bản

Kích thước của flange b16 5 class 150 dao động từ DN15 (1/2”) đến DN600 (24”). Các thông số quan trọng bao gồm:

1. NPS (Nominal Pipe Size): Kích thước danh định của ống.

2. OD (Outside Diameter): Đường kính ngoài của mặt bích.

3. Bolt Circle Diameter: Đường kính vòng tròn ghi lỗ bu lông.

4. Number of Holes: Số lượng lỗ bu lông (thường là bội số của 4).

5. Thickness: Độ dày mặt bích (không bao gồm phần gờ - Raised Face).

Vật liệu phổ biến

Lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền và khả năng chống ăn mòn:

• Thép Carbon (ASTM A105): Phổ biến nhất, chi phí thấp, dùng cho môi trường không ăn mòn.

• Thép không gỉ (ASTM A182 F304/F316): Dùng trong hóa chất, thực phẩm, y tế nhờ khả năng chống oxy hóa vượt trội.

• Thép hợp kim: Dùng cho các điều kiện khắc nghiệt hơn về nhiệt độ.

Các kiểu mặt bích thường gặp

Tùy vào phương thức kết nối với ống, Class 150 được chia thành các loại:

• Weld Neck (WN): Có cổ dài để hàn đối đầu, chịu lực tốt, dùng cho hệ thống quan trọng.

• Slip-On (SO): Trượt trên ống rồi hàn cả trong lẫn ngoài, dễ lắp đặt, chi phí rẻ.

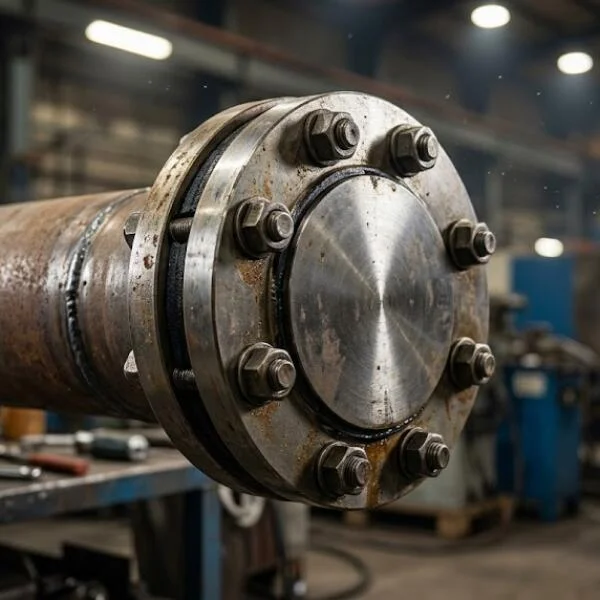

• Blind (BL): Mặt bích mù dùng để đóng kín đầu ống.

• Socket Weld (SW): Hàn bọc đúc cho ống kích thước nhỏ, áp lực cao.

• Threaded (TH): Kết nối ren, không cần hàn, dùng cho khu vực dễ cháy nổ.

So sánh Class 150 với các cấp áp lực khác và tiêu chuẩn khác

Sự nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu dẫn đến sai hỏng kỹ thuật. Dưới đây là bảng so sánh nhanh giúp bạn có cái nhìn tổng quan:

Tại sao không thể thay thế tùy tiện?

Một sai lầm phổ biến là dùng flange b16 5 class 150 thay cho PN16 (tiêu chuẩn DIN/EN) chỉ vì thấy chúng có mức áp suất làm việc tương đương ở nhiệt độ thường. Thực tế, kích thước hình học hoàn toàn khác nhau:

• Tâm lỗ bu lông: Thường không khớp nhau dù cùng kích thước định danh.

• Đường kính ngoài: Có sự chênh lệch vài milimet, dẫn đến không thể lắp khít gasket (gioăng).

• Độ dày: Tiêu chuẩn ASME thường dày hơn và nặng hơn so với các tiêu chuẩn tương đương của châu Âu hay Nhật Bản.

Việc "chế" lại lỗ bu lông để lắp lẫn là hành vi cực kỳ nguy hiểm, làm suy giảm cấu trúc chịu lực của phụ kiện và mất hiệu lực bảo hành từ nhà sản xuất.

Ứng dụng thực tế: Khi nào nên sử dụng Flange B16.5 Class 150?

Không phải dự án nào cũng cần đến Class 300 hay 600. Việc chọn flange b16 5 class 150 là giải pháp kinh tế tối ưu nếu hệ thống của bạn nằm trong các điều kiện sau:

Các kịch bản phù hợp

• Hệ thống xử lý nước: Nước cấp, nước thải, hệ thống lọc RO công nghiệp.

• Hệ thống HVAC: Đường ống dẫn nước lạnh (chiller), nước nóng trong tòa nhà.

• Phòng cháy chữa cháy (PCCC): Các đường ống trục chính và nhánh trong hệ thống Sprinkler.

• Khí nén và Gas áp thấp: Các đường dẫn khí trong nhà xưởng với áp suất hoạt động dưới 15 bar.

Những trường hợp cần tránh

• Nhiệt độ cực cao: Nếu môi chất trên 400°C, Class 150 sẽ mất đi phần lớn khả năng chịu lực, dễ gây biến dạng.

• Áp suất thủy tĩnh cao: Các đường ống dẫn dầu thô hoặc hơi quá nhiệt áp suất cao bắt buộc phải nâng cấp lên Class 300 hoặc cao hơn.

Hậu quả của việc chọn sai: Nếu chọn dư thừa (dùng Class 300 cho hệ thống nước thấp áp), bạn đang lãng phí từ 30-50% chi phí vật tư và nhân công. Ngược lại, chọn thiếu (dùng Class 150 cho hơi nóng cao áp) là mầm mống cho các thảm họa cháy nổ.

Checklist 5 bước chọn Flange đúng chuẩn từ chuyên gia

Để đảm bảo mua đúng loại flange B16.5 class 150 chất lượng, hãy tuân thủ quy trình kiểm tra sau:

1. Xác định áp suất vận hành: Áp suất tối đa của hệ thống là bao nhiêu? Có tính đến áp suất thử nghiệm (Test pressure) chưa?

2. Kiểm tra nhiệt độ làm việc: Nhiệt độ ảnh hưởng trực tiếp đến Pressure Rating. Hãy tra bảng ASME để biết áp suất cho phép tại nhiệt độ đó.

3. Lựa chọn vật liệu phù hợp:

   • Môi trường bình thường: Thép A105.

   • Môi trường hóa chất/biển: Inox 316.

4. Xác định kiểu kết nối: Bạn cần hàn (WN, SO) hay vặn ren (TH)? Bạn cần mặt phẳng (FF) hay mặt có gờ (RF)?

5. Tính đồng bộ tiêu chuẩn: Đảm bảo mặt bích, van, gioăng và bu lông đều tuân theo tiêu chuẩn ASME để đạt độ kín khít tuyệt đối.

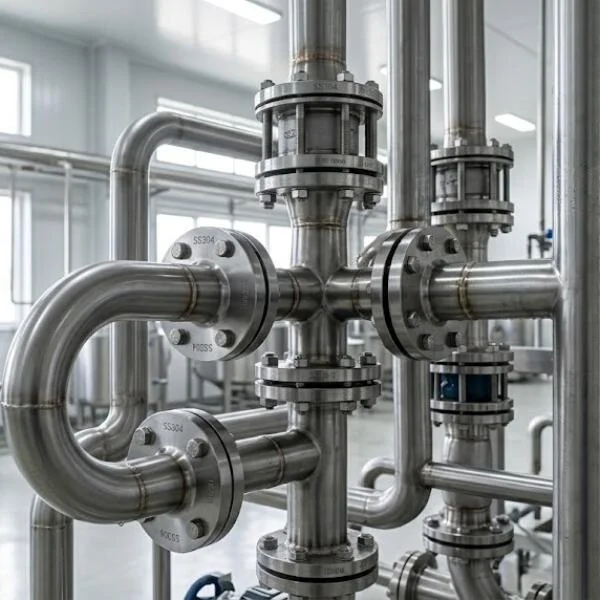

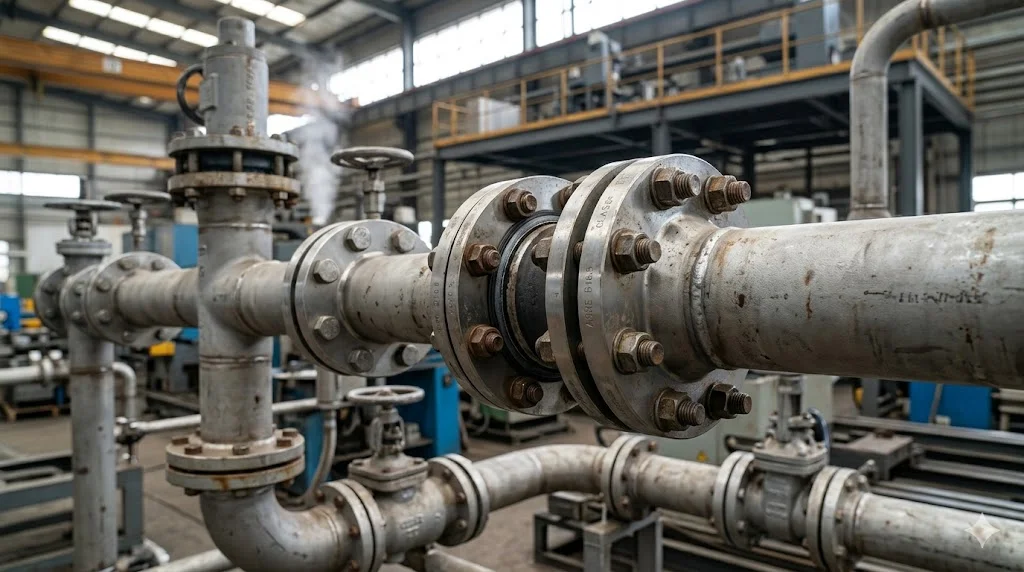

Lưu ý quan trọng: Luôn yêu cầu nhà cung cấp cung cấp chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality) để kiểm chứng mác thép và quy trình tôi luyện.

FAQ – Giải đáp thắc mắc về Flange B16.5 Class 150

1. Flange b16 5 class 150 chịu được bao nhiêu bar?

 Ở nhiệt độ thường (khoảng 38°C), mặt bích thép carbon Class 150 chịu được tối đa khoảng 19.6 bar. Tuy nhiên, khi nhiệt độ tăng lên, con số này sẽ giảm dần theo bảng Pressure-Temperature ratings của ASME.

2. Class 150 có thay thế được cho PN16 không?

 Về mặt áp lực, chúng khá tương đương. Tuy nhiên, về mặt kích thước (đường kính vòng bu lông, số lỗ), chúng không khớp nhau. Bạn không nên cố gắng lắp lẫn trừ khi sử dụng các loại mặt bích chuyển đổi đặc biệt.

3. Tại sao độ dày của mặt bích Class 150 lại quan trọng?

 Độ dày quyết định khả năng chống lại sự uốn cong khi xiết bu lông. Một mặt bích quá mỏng so với tiêu chuẩn sẽ không thể tạo đủ lực ép lên gioăng, gây ra hiện tượng rò rỉ li ti.

4. Nên chọn mặt bích Slip-on hay Weld Neck cho Class 150?

 Với Class 150, Slip-on thường được dùng cho các ứng dụng thông thường để tiết kiệm chi phí. Weld Neck chỉ nên dùng khi hệ thống chịu rung động mạnh hoặc sự thay đổi nhiệt độ đột ngột.

Kết luận

Việc hiểu rõ về flange B16.5 class 150 không chỉ giúp bạn thiết kế một hệ thống đường ống an toàn mà còn khẳng định sự chuyên nghiệp trong quản lý dự án. Hãy nhớ rằng: Class không phải là một con số tĩnh, nó là sự kết hợp hài hòa giữa áp suất, nhiệt độ và vật liệu.

Nếu bạn đang trong quá trình lựa chọn thiết bị cho dự án mới hoặc cần tư vấn sâu hơn về các thông số kỹ thuật đặc thù của mặt bích ASME, đừng ngần ngại liên hệ với các đơn vị cung cấp uy tín. Một quyết định đúng đắn ngay từ khâu lựa chọn vật tư sẽ tiết kiệm cho doanh nghiệp của bạn hàng ngàn USD chi phí bảo trì sau này.
