12 Flange Là Gì? Thông Số Kỹ Thuật Và Hướng Dẫn Tra Kích Thước DN300

Trong các hệ thống đường ống công nghiệp hạng nặng, kích thước 12 flange (mặt bích 12 inch) đóng vai trò là "mắt xích" quan trọng bậc nhất. Đây là kích thước phổ biến trong các trục ống chính dẫn nước, dầu khí hoặc khí nén tại các nhà máy lớn. Tuy nhiên, một thực tế đầy rủi ro là chỉ cần sai lệch một thông số nhỏ về tiêu chuẩn hoặc cấp áp lực, toàn bộ hệ thống sẽ không thể lắp lắp khớp, gây lãng phí thời gian và chi phí vận hành cực lớn.

Nhiều khách hàng khi tìm kiếm cụm từ "mặt bích 12 inch" thường rơi vào trạng thái bối rối trước hàng loạt câu hỏi: 12 inch tương đương với đường kính DN bao nhiêu? Kích thước đường kính ngoài thực tế là bao nhiêu mm? Tại sao cùng là 12 inch nhưng mặt bích này lại dày hơn mặt bích kia?

Nếu bạn không nắm vững bản chất kỹ thuật, việc mua sai hàng là điều khó tránh khỏi. Bài viết này sẽ giúp bạn hiểu rõ bản chất của mặt bích 12 inch, tra cứu thông số chính xác theo từng Class và biết cách lựa chọn loại flange tối ưu nhất cho hệ thống của mình.

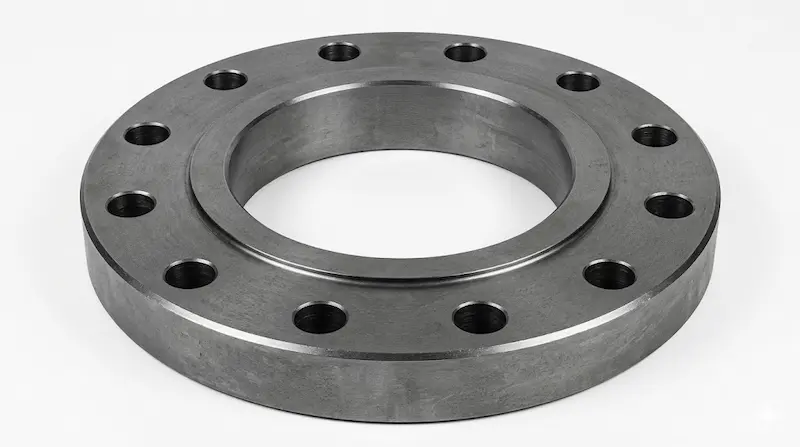

Mặt bích 12 inch là gì? Khái niệm cơ bản về mặt bích DN300

Để hiểu đúng về mặt bích 12 inch, chúng ta cần bóc tách thuật ngữ này dưới góc độ kỹ thuật ngành ống (Piping).

Định nghĩa chuẩn xác

12 flange là cách gọi ngắn gọn cho mặt bích có kích thước danh nghĩa là 12 inch, tương đương với kích thước DN300 theo hệ mét. Đây là loại mặt bích dùng để kết nối các đoạn ống có đường kính ngoài (OD) thực tế là 323.8 mm (theo tiêu chuẩn ASME).

Ý nghĩa của con số "12 inch"

Một sai lầm kinh điển của người mới là nghĩ 12 inch là đường kính ngoài của mặt bích. Thực tế, 12 inch là NPS (Nominal Pipe Size) – kích thước ống danh định. Đường kính ngoài thực tế của một mặt bích 12 inch luôn lớn hơn con số này rất nhiều và nó thay đổi tùy thuộc vào tiêu chuẩn áp suất (Class).

Nguyên lý kết nối

Giống như các kích thước khác, mặt bích 12 inch tạo ra mối liên kết kín bằng cách kết hợp giữa:

• Thân mặt bích: Chịu lực chính.

• Hệ thống bu lông: Thường sử dụng số lượng lỗ lớn (12 lỗ trở lên) để đảm bảo lực ép đồng đều.

• Gasket (Gioăng): Thành phần làm kín then chốt nằm giữa hai mặt bích.

Bản chất của mặt bích 12 inch không chỉ là kích thước, mà là sự phối hợp giữa tiêu chuẩn thiết kế (ASME, DIN, JIS) và khả năng chịu tải của vật liệu.

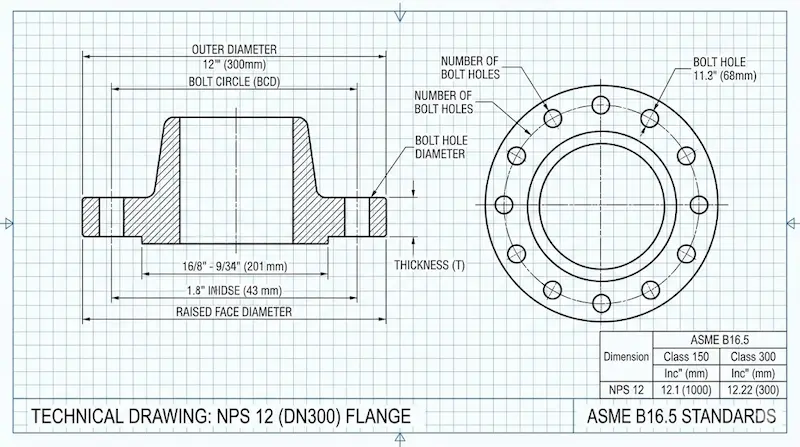

Phân tích thông số kỹ thuật chi tiết của mặt bích 12 inch

Việc nắm lòng thông số kỹ thuật là "chìa khóa" để bạn không mua sai hàng. Dưới đây là các dữ liệu cơ bản cho một mặt bích 12 inch tiêu chuẩn.

Các thông số đo đạc chính

• NPS: 12 inch

• DN: 300 mm

• Đường kính lỗ bu lông: Tùy theo Class áp lực.

• Độ dày (Thickness): Yếu tố quyết định khả năng chịu áp.

Ví dụ thực tế: 12 Flange Class 150 (Tiêu chuẩn ASME B16.5)

Khi bạn chọn một mặt bích 12 inch Class 150, các thông số sẽ như sau:

• OD (Đường kính ngoài): ~483 mm.

• Số lượng lỗ bu lông: 12 lỗ.

• Đường kính bu lông: 7/8 inch (~22 mm đến 25 mm).

• Độ dày mặt bích: Khoảng 31.8 mm.

Vật liệu phổ biến

Do kích thước lớn, mặt bích 12 inch thường được làm từ các vật liệu chịu lực cao:

• Thép Carbon (A105): Phổ biến nhất cho dầu khí, nước.

• Inox (304, 316): Dùng cho môi trường ăn mòn, thực phẩm.

• Duplex/Super Duplex: Dùng trong môi trường nước biển hoặc hóa chất cực mạnh.

 Lưu ý đặc biệt: Cùng là mặt bích 12 inch, nhưng Class 300 sẽ có đường kính ngoài lớn hơn và số lượng lỗ bu lông (thường là 16 lỗ) nhiều hơn so với Class 150. Đừng bao giờ chủ quan chỉ đo kích thước ống mà quên kiểm tra áp lực.

Phân loại mặt bích 12 inch trong ứng dụng công nghiệp

Dựa vào cấu tạo và mục đích sử dụng, mặt bích 12 inch được chia thành nhiều dòng sản phẩm đặc thù.

1. Phân loại theo kiểu kết nối (Flange Type)

• Weld Neck (WN): Có cổ dài để hàn đối đầu, chịu áp suất cao và rung động cực tốt.

• Slip-on (SO): Mặt bích lồng ống, dễ lắp đặt và điều chỉnh, giá thành rẻ hơn WN.

• Blind (BL): Mặt bích mù, dùng để bịt kín đầu ống DN300 khi cần bảo trì hoặc kết thúc tuyến ống.

• Threaded (Ren): Ít dùng ở kích thước 12 inch trừ các trường hợp áp lực rất thấp.

2. Phân loại theo áp lực (Class)

Đây là thông số "sống còn" khi chọn mua mặt bích 12 inch:

• Class 150 : Dùng cho nước cấp, PCCC.

• Class 300: Dùng cho hệ thống hơi nóng, dầu khí trung bình.

• Class 600 - 2500: Dùng cho công nghiệp nặng và khai thác dầu khí biển sâu.

3. Phân loại theo tiêu chuẩn quốc tế

• ASME B16.5: Tiêu chuẩn Mỹ (phổ biến nhất tại Việt Nam).

• DIN / EN 1092-1: Tiêu chuẩn Châu Âu (PN10, PN16...).

• JIS B2220: Tiêu chuẩn Nhật Bản (10K, 20K...).

 Insight chuyên gia: Cái tên "mặt bích 12 inch" chỉ là kích thước danh nghĩa. Để có một phụ kiện hoàn chỉnh, bạn phải đọc đầy đủ: Mặt bích 12 inch Class 150 Weld Neck ASME B16.5 A105.

So sánh các cấp áp lực (Class) của 12 Flange

Sự khác biệt giữa các cấp áp lực không chỉ nằm ở con số, mà nằm ở độ dày kim loại và cấu trúc lỗ bu lông.

Tại sao sự khác biệt này lại quan trọng?

Nếu bạn cố lắp một mặt bích 12 inch Class 150 vào một đường ống thiết kế cho Class 300:

1. Lỗ bu lông không khớp: Không thể xỏ bu lông qua để siết chặt.

2. Độ dày không đủ: Áp suất cao sẽ làm biến dạng mặt bích, gây nổ hoặc rò rỉ môi chất nguy hiểm.

Sai lầm phổ biến: Nghĩ rằng cứ 12 inch là lắp chung được với nhau. Hãy luôn tra bảng tiêu chuẩn trước khi đặt hàng.

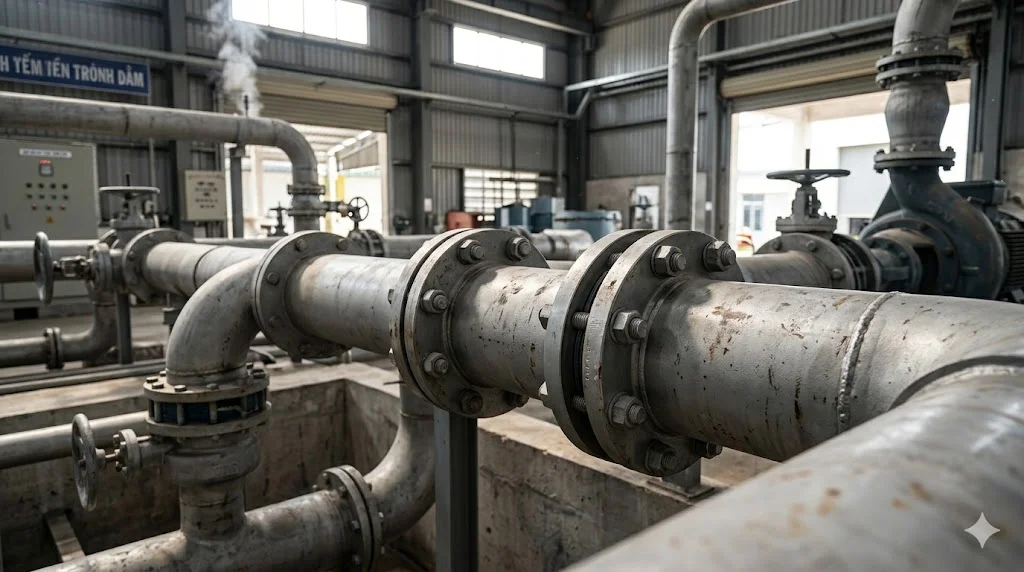

Ứng dụng thực tế: Khi nào cần dùngmặt bích 12 inch?

Kích thước DN300 (12 inch) là ngưỡng cửa bước vào các hệ thống đường ống lưu lượng lớn.

Các kịch bản sử dụng phổ biến

• Trạm bơm nước đô thị: Kết nối các máy bơm công suất lớn với trục ống dẫn chính.

• Nhà máy nhiệt điện & Thủy điện: Dùng dẫn nước làm mát hoặc hơi quá nhiệt.

• Ngành dầu khí: Các đường ống vận chuyển dầu thô giữa các bể chứa.

• Hệ thống HVAC tòa nhà lớn: Đường ống Chiller dẫn nước lạnh trung tâm cho các tòa nhà chọc trời.

Những lưu ý khi triển khai

Khi làm việc với mặt bích 12 inch, trọng lượng của phụ kiện rất lớn (có thể lên tới hàng chục, hàng trăm kg tùy độ dày). Do đó:

• Cần có thiết bị nâng hạ hỗ trợ khi lắp đặt.

• Phải tính toán lực siết bu lông (Torque) cực kỳ chính xác vì kích thước lớn rất dễ bị vênh gioăng dẫn đến rò rỉ li ti.

Checklist 5 bước chọn mặt bích 12 inch chuẩn xác nhất

Để đảm bảo chọn đúng loại mặt bích 12 inch ngay từ lần đầu tiên, hãy tuân thủ quy trình kiểm tra sau:

1. Xác định kích thước định danh: Khẳng định lại ống của bạn là DN300 (12 inch).

2. Xác định cấp áp lực (Class/PN): Hệ thống của bạn vận hành ở bao nhiêu Bar? Class 150 hay 300?

3. Chọn vật liệu phù hợp: Inox cho hóa chất, thép carbon cho nước/dầu.

4. Kiểu mặt bích: Bạn cần hàn cổ (Weld Neck) để chịu lực hay lồng ống (Slip-on) để dễ thi công?

5. Kiểm tra tiêu chuẩn đồng bộ: Hệ thống đang dùng chuẩn Mỹ (ASME) hay chuẩn Nhật (JIS)?

Lưu ý: Tuyệt đối không phối trộn các tiêu chuẩn khác nhau (ví dụ lắp bích 12" JIS vào bích 12" ASME) vì chúng hoàn toàn không khớp nhau về thông số lỗ bu lông.

FAQ – Giải đáp thắc mắc về mặt bích 12 inch (DN300)

1. 12 flange là DN bao nhiêu?

Trong hệ mét, mặt bích 12 inch tương đương với kích thước DN300.

2. 12 inch có phải đường kính ngoài thực tế của mặt bích không?

Không. 12 inch là kích thước danh nghĩa của ống. Đường kính ngoài thực tế của mặt bích 12 inch thường từ 483 mm trở lên tùy theo Class áp lực.

3. Mặt bích 12 inch Class 150 có bao nhiêu lỗ bu lông?

Theo tiêu chuẩn ASME B16.5, mặt bích 12 inch Class 150 có 12 lỗ bu lông. Tuy nhiên, nếu là Class 300, số lỗ sẽ tăng lên thành 16.

4. Có thể dùng chung các Class của mặt bích 12 inch được không?

Không. Mỗi Class có đường kính ngoài, độ dày và số lượng lỗ bu lông khác nhau, do đó không thể lắp lắp lẫn.

Kết luận

Việc lựa chọn mặt bích 12 inch không đơn giản chỉ là chọn một phụ kiện kích thước 12 inch. Đó là bài toán về an toàn áp lực, sự đồng bộ tiêu chuẩn và tối ưu hóa vật liệu. Một mặt bích DN300 chất lượng, đúng thông số sẽ giúp hệ thống vận hành bền bỉ hàng chục năm mà không cần bảo trì lớn.

Hy vọng bài viết đã giúp bạn có cái nhìn chuyên sâu và tự tin hơn khi tra cứu thông số mặt bích 12 inch. Đừng để những sai lệch nhỏ về kích thước làm ảnh hưởng đến tiến độ và an toàn dự án của bạn.
