End Flange Là Gì? Giải Pháp Bịt Đầu Ống Chuyên Nghiệp Trong Công Nghiệp

Trong thi công và lắp đặt hệ thống đường ống công nghiệp, chúng ta thường xuyên đối mặt với yêu cầu phải tạm dừng hoặc kết thúc hoàn toàn một tuyến ống tại một vị trí cụ thể. Để làm được điều này, việc sử dụng các loại phụ kiện bịt kín là bắt buộc. Tuy nhiên, khi tìm kiếm các giải pháp, thuật ngữ end flange thường xuất hiện và gây ra không ít sự bối rối cho những người mới vào nghề hoặc các chủ đầu tư.

Nhiều người tự hỏi: End flange thực chất là gì? Nó có phải là một tên gọi khác của Blind Flange (mặt bích mù) hay là một dòng sản phẩm tách biệt? Sự nhầm lẫn này không đơn thuần là câu chữ; nếu chọn sai loại phụ kiện, hệ thống có thể gặp phải những rủi ro nghiêm trọng như rò rỉ lưu chất, không chịu tải được áp suất thiết kế, hoặc đơn giản là sai lệch tiêu chuẩn kết nối khiến không thể lắp đặt.

Bài viết này sẽ đi sâu vào phân tích bản chất kỹ thuật của Mặt bích mù, giúp bạn hiểu rõ chức năng, tiêu chuẩn và cách lựa chọn chính xác để đảm bảo an toàn tuyệt đối cho công trình.

End flange là gì? Khái niệm và nguyên lý hoạt động

Về cơ bản, Mặt bích mù là một loại mặt bích chuyên dụng được thiết kế để đóng kín đầu cuối của một đường ống. Trong giới kỹ thuật, thuật ngữ này thường được hiểu tương đương với Blind Flange (mặt bích mù) – một linh kiện cơ khí không có lỗ ở giữa để cho chất lỏng hoặc khí đi qua.

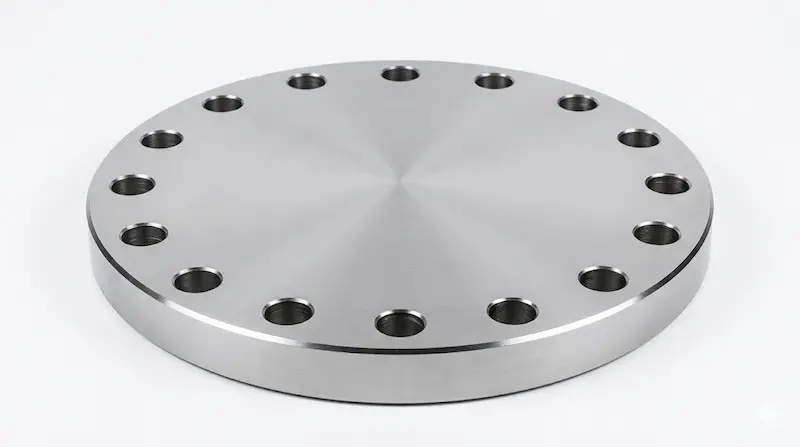

Bản chất kỹ thuật

Khác với các loại bích rỗng dùng để kết nối hai đoạn ống với nhau, Mặt bích mù đóng vai trò như một "bức tường" ngăn chặn dòng chảy. Nó đóng vai trò là điểm kết thúc của hệ thống dẫn động, cho phép cô lập hoàn toàn một đoạn ống hoặc thiết bị.

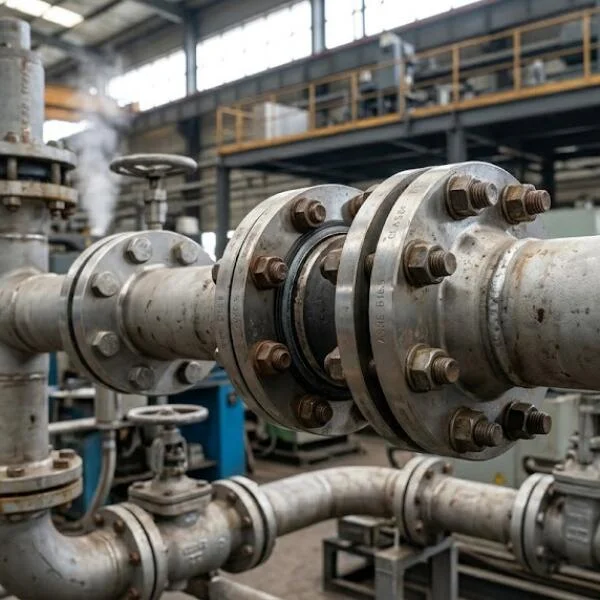

Nguyên lý hoạt động và lắp đặt

Để tạo thành một liên kết kín hoàn toàn, Mặt bích mù không hoạt động đơn lẻ. Nó được lắp đặt bằng cách:

• Bắt bu lông (Bolting): Kết nối trực tiếp với một mặt bích có lỗ (như Weld Neck hoặc Slip-on) ở đầu ống đối diện.

• Kết hợp Gasket (Gioăng): Một vòng đệm (cao su, PTFE hoặc chì) được đặt ở giữa hai mặt bích để lấp đầy các khoảng hở siêu nhỏ, ngăn chặn sự rò rỉ.

• Siết chặt: Khi bu lông được siết đúng lực, áp lực lên gioăng sẽ tạo ra một vách ngăn áp suất hoàn hảo.

Lưu ý quan trọng: "Mặt bích mù" thường được coi là một thuật ngữ chức năng (functional term) hơn là một tên gọi chuẩn hóa trong các catalog quốc tế. Khi mua hàng, bạn nên xác định rõ đây là mặt bích mù theo tiêu chuẩn nào để tránh sai sót.

Phân loại end flange phổ biến trong thực tế

Dựa trên nhu cầu vận hành và môi trường sử dụng, Mặt bích mù được chia thành nhiều loại khác nhau. Việc hiểu rõ từng phân mục giúp kỹ sư tối ưu hóa chi phí mà vẫn đảm bảo kỹ thuật.

1. Blind Flange (Mặt bích mù)

Đây là loại phổ biến nhất chiếm đến 90% các ứng dụng bịt đầu ống. Nó được đúc hoặc gia công từ một tấm thép nguyên khối, có độ dày lớn để chịu được áp lực trực diện từ dòng lưu chất.

2. Plate Flange dùng làm đầu bịt

Trong một số hệ thống áp lực thấp như thoát nước hoặc thông gió, người ta có thể sử dụng các tấm thép (Plate) được gia công lỗ bu lông để làm Mặt bích mù. Phương án này tiết kiệm chi phí hơn nhiều so với việc dùng mặt bích mù đúc sẵn, nhưng khả năng chịu áp rất hạn chế.

3. Custom Mặt bích mù (Gia công theo yêu cầu)

Với các hệ thống đặc thù có kích thước siêu trường siêu trọng hoặc yêu cầu áp lực cực cao (như trong thủy điện), các loại Mặt bích mù sẽ được gia công riêng. Chúng có thể có thêm các lỗ phụ để lắp đặt cảm biến áp suất hoặc van xả đáy.

Phân loại theo vật liệu và tiêu chuẩn

• Vật liệu: Thép carbon (ASTM A105) dùng cho môi trường thông thường; Inox (304, 316) cho môi trường ăn mòn, hóa chất; hoặc nhựa (PVC, UPVC) cho các hệ thống xử lý nước dân dụng.

• Tiêu chuẩn: Phổ biến nhất là ASME B16.5 (Mỹ), DIN/EN 1092-1 (Châu Âu) và JIS (Nhật Bản). Mỗi tiêu chuẩn sẽ có thông số lỗ bu lông và độ dày khác nhau.

Thông số kỹ thuật và các tiêu chuẩn cần lưu ý

Khi lựa chọn Mặt bích mù, việc đọc hiểu thông số kỹ thuật là yếu tố then chốt giúp tránh lãng phí và đảm bảo tính lắp lẫn của hệ thống.

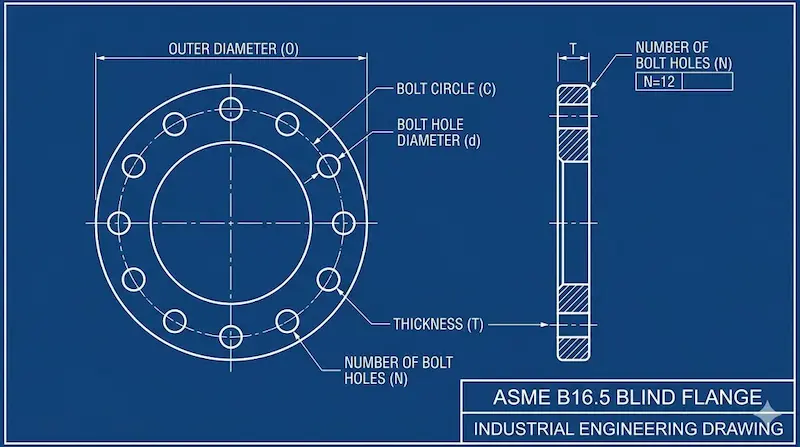

Các thông số quan trọng

• DN (Diameter Nominal) / NPS (Nominal Pipe Size): Kích thước danh định của ống (ví dụ DN100 hoặc 4 inch).

• Class / PN (Pressure Nominal): Cấp áp suất (ví dụ Class 150, 300, 600... hoặc PN10, PN16, PN25...). Thông số này xác định độ dày của mặt bích.

• OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

• Bolt Circle (PCD): Đường kính vòng tròn ghi tâm các lỗ bu lông. Đây là thông số "sống còn" để lắp khớp hai mặt bích với nhau.

Tại sao phải đồng bộ tiêu chuẩn?

Một sai lầm kinh điển trong ngành piping là lắp một mặt bích chuẩn DIN vào một đầu ống chuẩn ASME. Dù cả hai có cùng kích thước ống (ví dụ cùng cho ống 4 inch), nhưng khoảng cách lỗ bu lông và số lượng lỗ chắc chắn sẽ khác nhau.

Việc cố tình khoan lại lỗ hoặc dùng lực để ép bu lông vào không chỉ gây mất an toàn mà còn tạo ra các ứng suất dư, dẫn đến nứt vỡ mặt bích khi hệ thống vận hành ở áp suất cao. Do đó, Mặt bích mù phải luôn luôn đồng bộ với hệ thống flange hiện hữu.

So sánh end flange với các loại mặt bích khác

Để thấy rõ sự đặc biệt của Mặt bích mù, chúng ta hãy đặt nó cạnh các loại mặt bích dẫn dòng phổ thông:

Điểm khác biệt cốt lõi: Trong khi các loại bích khác đóng vai trò như một "cầu nối" cho dòng chảy lưu thông liên tục, Mặt bích mù đóng vai trò là "chốt chặn". Nó phải chịu lực đẩy tĩnh của môi chất lớn hơn nhiều so với các loại bích rỗng, đó là lý do tại sao mặt bích mù thường có độ dày lớn hơn các loại khác cùng cấp áp suất.

Sai lầm phổ biến: Nhiều người nhầm tưởng có thể dùng một mặt bích rỗng rồi hàn một tấm thép vào giữa để thay thế cho Mặt bích mù. Điều này hoàn toàn sai về mặt chịu lực và dễ gây ra thảm họa nếu hệ thống chạy ở áp suất cao.

Ứng dụng thực tế: Khi nào cần dùng end flange?

Mặt bích đầu cuối không chỉ đơn thuần là phụ kiện bịt ống, nó là một phần quan trọng trong chiến lược vận hành và bảo trì hệ thống.

Các kịch bản sử dụng thực tế

• Kết thúc hệ thống: Khi một dự án được chia làm nhiều giai đoạn, các đầu ống chờ sẽ được bịt bằng Mặt bích mù để chờ kết nối cho giai đoạn sau.

• Kiểm tra áp suất (Pressure Test): Trong quá trình nghiệm thu đường ống, người ta dùng mặt bích mù để chặn các đầu ống, tạo thành một khoang kín để bơm nước hoặc khí nhằm kiểm tra độ rò rỉ.

• Bảo trì định kỳ: Khi cần tháo rời một máy bơm hoặc van để sửa chữa, Mặt bích mù được lắp vào đầu ống còn lại để đảm bảo lưu chất không tràn ra ngoài, cho phép hệ thống phía trước vẫn hoạt động bình thường.

Ngành công nghiệp tiêu biểu

• Dầu khí & Hóa chất: Nơi yêu cầu sự kín khít tuyệt đối để tránh ô nhiễm và cháy nổ.

• Hệ thống PCCC: Dùng ở các đầu cuối của trục đứng hoặc nhánh sprinkler.

• Cấp thoát nước & HVAC: Ứng dụng trong các tòa nhà cao tầng và nhà máy xử lý nước thải.

Hậu quả nếu không dùng đúng: Việc sử dụng sai vật liệu (ví dụ thép carbon cho hóa chất ăn mòn) sẽ khiến Mặt bích mù bị thủng sau một thời gian ngắn, gây thất thoát tài sản và nguy hiểm cho nhân công.

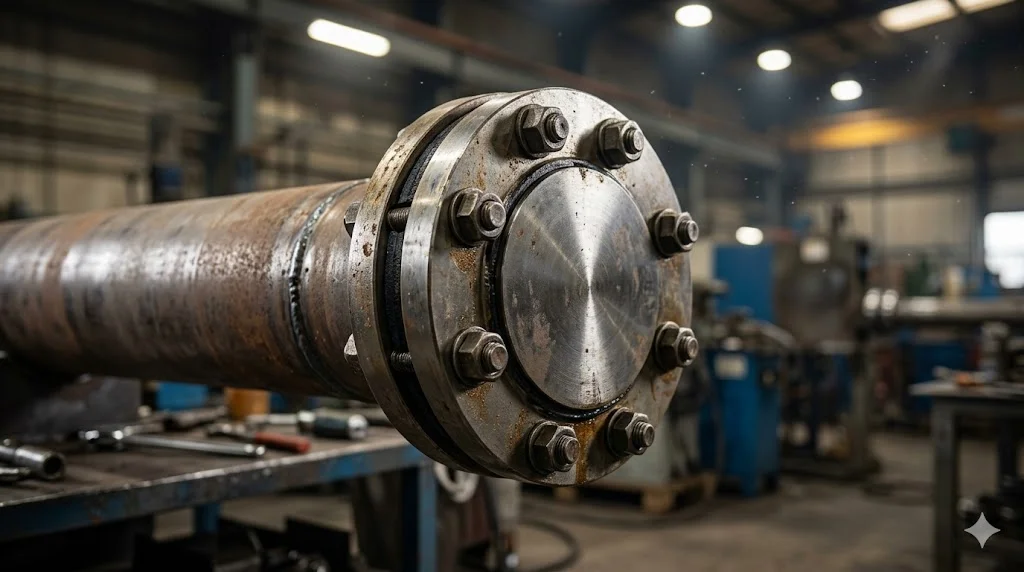

Checklist hướng dẫn lựa chọn end flange đúng chuẩn

Để đảm bảo bạn không mua nhầm hoặc lắp đặt sai, hãy tuân thủ checklist 5 bước sau đây:

1. Xác định mục đích: Bạn cần bịt đầu ống tạm thời (cho test áp) hay vĩnh viễn? Nếu tạm thời, có thể chọn loại thép carbon giá rẻ. Nếu vĩnh viễn, hãy chọn loại cùng vật liệu với đường ống.

2. Kiểm tra áp suất làm việc: Class 150 hay 300? Hãy nhìn vào thông số của mặt bích đối diện để chọn loại tương đương.

3. Xét yếu tố nhiệt độ: Nhiệt độ môi chất cao sẽ làm giảm khả năng chịu áp của vật liệu. Hãy tra bảng Pressure-Temperature Ratings nếu nhiệt độ trên 100°C.

4. Chọn vật liệu chống ăn mòn: Nếu lưu chất là nước biển hoặc hóa chất, bắt buộc phải dùng Mặt bích mù inox (SS304/SS316).

5. Kiểm tra tính đồng bộ: Luôn đảm bảo tiêu chuẩn (ASME, DIN, JIS) khớp với thiết bị đang hiện hành trên công trường.

Lưu ý lắp đặt: Đừng quên sử dụng gioăng (gasket) phù hợp và siết bu lông theo sơ đồ hình sao để lực ép được phân bổ đều, tránh tình trạng vênh mặt bích gây rò rỉ.

FAQ – Những câu hỏi thường gặp về End Flange

1. End flange có phải là blind flange không?

Trong hầu hết các trường hợp kỹ thuật, câu trả lời là có. Mặt bích mù là cách gọi mô tả chức năng "mặt bích đầu cuối", còn Blind Flange là tên gọi kỹ thuật chính thức trong các tiêu chuẩn.

2. Tôi có thể tự gia công Mặt bích mù từ thép tấm không?

Có thể, nếu hệ thống của bạn là áp suất thấp (dưới 5 bar) và không đòi hỏi chứng chỉ kiểm định khắt khe. Tuy nhiên, với các hệ thống áp suất cao, bạn bắt buộc phải dùng sản phẩm được đúc/rèn theo tiêu chuẩn ASME/DIN.

3. Có cần dùng gioăng (gasket) cho Mặt bích mù không?

Bắt buộc. Nếu không có gioăng, bề mặt kim loại tiếp xúc trực tiếp sẽ không bao giờ kín khít hoàn toàn, dẫn đến rò rỉ khi áp suất tăng lên.

4. Nên chọn mặt bích đầu cuối bằng inox hay thép carbon?

Nếu ngân sách cho phép và môi trường có tính oxy hóa cao (như ngoài trời hoặc gần biển), inox là lựa chọn tốt nhất. Thép carbon phù hợp cho các môi trường khô ráo, dầu khí hoặc nước sạch.

Kết luận

Mặt bích mù là một thành phần tuy nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc đảm bảo tính toàn vẹn và an toàn của hệ thống đường ống. Hiểu đúng bản chất của nó là mặt bích mù, nắm vững các tiêu chuẩn Class và vật liệu sẽ giúp bạn tránh được những sai sót kỹ thuật tốn kém.

Việc đầu tư đúng loại mặt bích đầu cuối ngay từ đầu không chỉ giúp quá trình vận hành trơn tru mà còn đơn giản hóa các công tác bảo trì, mở rộng hệ thống sau này. Nếu bạn đang thiết kế hệ thống piping hoặc cần tìm kiếm giải pháp bịt đầu ống tối ưu, hãy luôn ưu tiên sự đồng bộ và tiêu chuẩn hóa.
