Ansi b16 5 rf flange Là Gì? Hướng Dẫn Kỹ Thuật Về Mặt Bích Gờ Nổi

Trong thiết kế và thi công hệ thống đường ống công nghiệp, mặt bích (flange) đóng vai trò là điểm kết nối sống còn, quyết định tính toàn vẹn của toàn bộ mạng lưới dẫn lưu chất. Một sai lệch nhỏ trong việc lựa chọn kiểu mặt hoặc tiêu chuẩn áp lực có thể dẫn đến những hệ lụy thảm khốc: từ rò rỉ lưu chất độc hại ra môi trường đến việc hệ thống không đạt tiêu chuẩn an toàn vận hành, gây đình trệ sản xuất và tiêu tốn hàng tỷ đồng chi phí khắc phục.

Thực tế, nhiều kỹ sư và nhà thầu thường xuyên bắt gặp thuật ngữ kỹ thuật ansi b16 5 rf flange trên các bản vẽ hoặc báo giá vật tư. Tuy nhiên, không phải ai cũng hiểu thấu đáo bản chất của nó. RF là viết tắt của từ gì? Tại sao tiêu chuẩn ANSI B16.5 lại được coi là "kinh thánh" trong ngành phụ kiện đường ống? Việc nhầm lẫn giữa mặt RF và các kiểu mặt khác như FF hay RTJ có thể khiến việc lắp đặt trở nên bất khả thi.

Bài viết chuyên sâu này sẽ giúp bạn giải mã hoàn toàn về tiêu chuẩn ansi b16 5 rf flange, từ cấu tạo gờ nổi đặc trưng đến cách ứng dụng đúng kỹ thuật trong các dự án công nghiệp trọng điểm.

Ansi b16 5 rf flange là gì? Định nghĩa và tiêu chuẩn nền tảng

Để hiểu về ansi b16 5 rf flange, chúng ta cần bóc tách hai thành phần chính: tiêu chuẩn kích thước và kiểu bề mặt tiếp xúc.

Tiêu chuẩn ansi b16 5 rf flange là gì?

ANSI B16.5 (hiện nay thường được gọi đồng nhất là ASME B16.5) là bộ tiêu chuẩn quốc tế quy định về mặt bích thép và phụ kiện có mặt bích. Tiêu chuẩn này bao gồm các kích thước từ NPS 1/2 đến NPS 24, quy định chi tiết về:

• Kích thước vật lý: Đường kính ngoài, độ dày, số lỗ bu lông.

• Áp suất định mức (Class): Từ Class 150, 300, 400, 600, 900, 1500 đến 2500.

• Vật liệu và dung sai chế tạo.

Giải mã ký hiệu RF (Raised Face)

RF là viết tắt của Raised Face (Mặt có gờ nổi). Đây là kiểu mặt tiếp xúc phổ biến nhất trong các ứng dụng công nghiệp. Đặc điểm nhận dạng của nó là vùng bề mặt tiếp xúc trực tiếp với gioăng (gasket) được đúc hoặc gia công nổi cao hơn so với phần thân mặt bích chứa lỗ bu lông.

Bản chất kỹ thuật của RF: Mục đích của gờ nổi là tập trung toàn bộ lực siết của bu lông lên một diện tích bề mặt nhỏ hơn của gioăng. Điều này làm tăng áp lực ép (sealing pressure), giúp mối nối đạt được độ kín khít tuyệt vời ngay cả khi hệ thống vận hành ở áp suất cao. RF chỉ là một kiểu mặt (face type), nó không quyết định vật liệu hay kích thước danh định của mặt bích.

Phân loại ANSI B16.5 RF Flange trong thực tế

Mặc dù có chung kiểu mặt gờ nổi, nhưng ansi b16 5 rf flange được chia thành nhiều loại dựa trên phương thức kết nối và điều kiện vận hành.

Phân loại theo kiểu kết nối ống

• Weld Neck (WN RF): Có cổ dài để hàn đối đầu, chịu áp suất cao và rung động cực tốt.

• Slip-on (SO RF): Lồng trực tiếp vào ống rồi hàn cả trong lẫn ngoài, dễ lắp đặt và điều chỉnh.

• Blind Flange (Mặt bích mù RF): Không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc thiết bị.

• Socket Weld RF: Dùng cho ống kích thước nhỏ, áp lực cao bằng phương pháp hàn bọc đúc.

• Threaded RF: Kết nối bằng ren, không cần hàn, thường dùng cho các khu vực dễ cháy nổ.

Phân loại theo cấp áp suất (Pressure Class)

RF là kiểu mặt "đa năng", có mặt trên mọi cấp áp suất của tiêu chuẩn ANSI B16.5:

• Class 150 & 300: Thường dùng cho các hệ thống nước, HVAC hoặc dầu khí áp trung bình.

• Class 600 đến 2500: Dùng cho các môi trường khắc nghiệt như hơi quá nhiệt, khí cao áp hoặc hóa chất đặc thù.

Phân loại theo vật liệu

Vật liệu phải được chọn dựa trên môi chất và nhiệt độ:

• Thép carbon (ASTM A105): Lựa chọn kinh tế cho môi trường không ăn mòn.

• Thép không gỉ (Inox 304/316): Chống ăn mòn tuyệt vời cho thực phẩm, hóa chất.

• Thép hợp kim: Chịu nhiệt độ cực cao hoặc cực thấp.

Thông số kỹ thuật quan trọng của mặt bích RF

Việc nắm vững các thông số của ansi b16 5 rf flange là chìa khóa để đảm bảo tính lắp lẫn giữa các phụ kiện từ các nhà sản xuất khác nhau.

Các trị số cơ bản

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• Bolt Circle Diameter: Đường kính vòng tròn tâm các lỗ bu lông.

• Thickness: Độ dày của thân mặt bích (không bao gồm chiều cao gờ).

Tiêu chuẩn về chiều cao gờ (Raised Face Height)

Một thông số kỹ thuật cực kỳ quan trọng mà người dùng thường bỏ qua là chiều cao của gờ nổi:

• Class 150 và 300: Chiều cao gờ mặc định là khoảng 1.6 mm (1/16 inch).

• Class 400 trở lên: Chiều cao gờ tăng lên mức 6.4 mm (1/4 inch).

Tại sao RF lại quan trọng trong kỹ thuật làm kín? Khi siết bu lông, toàn bộ lực ép sẽ nén tập trung vào phần gờ nổi này. Bề mặt RF thường được gia công các đường vân (serrated finish) giúp "ngậm" chặt vào gioăng, ngăn chặn sự rò rỉ áp suất từ bên trong đường ống ra ngoài.

So sánh RF (Raised Face) vs FF (Flat Face) Flange

Sự khác biệt giữa mặt gờ (RF) và mặt phẳng (FF) thường gây ra nhiều nhầm lẫn khi mua hàng.

Tại sao RF phổ biến hơn? Trong môi trường công nghiệp nặng, RF cho phép sử dụng các loại gioăng kim loại hoặc bán kim loại (như gioăng chì xoắn), chịu được sự giãn nở nhiệt và áp suất biến thiên tốt hơn so với mặt phẳng FF.

Sai lầm phổ biến: Tuyệt đối không được lắp mặt bích RF (thép) với mặt bích FF (gang) mà không có sự tính toán kỹ lưỡng. Lực ép tập trung của gờ RF có thể làm nứt vỡ mặt bích gang FF khi siết chặt bu lông.

Ứng dụng thực tế: Khi nào nên dùng ANSI B16.5 RF Flange?

Nhờ khả năng làm kín ưu việt và sự đa dạng trong thiết kế, ansi b16 5 rf flange là tiêu chuẩn "vàng" trong nhiều lĩnh vực:

Ngành Dầu khí và Hóa chất

Đây là nơi yêu cầu sự an toàn tuyệt đối. RF flange kết hợp với gioăng thép xoắn giúp chịu được các loại hóa chất ăn mòn và áp suất dòng lưu chất cực lớn, ngăn chặn thảm họa rò rỉ.

Hệ thống hơi nóng (Steam) và Nhiệt điện

Trong môi trường nhiệt độ cao, các phụ kiện đường ống thường co giãn mạnh. Kiểu mặt gờ nổi cung cấp độ đàn hồi cần thiết cho mối nối, duy trì độ kín ngay cả khi nhiệt độ thay đổi đột ngột.

Xử lý nước và HVAC công nghiệp

Trong các nhà máy xử lý nước quy mô lớn hoặc hệ thống điều hòa trung tâm (Chiller), mặt bích RF Class 150/300 là lựa chọn tiêu chuẩn để đảm bảo độ bền hệ thống trên 20 năm.

Sai lầm thường gặp khi sử dụng:

• Chọn sai cấp áp suất (Class) so với áp suất thực tế của bơm.

• Không sử dụng đúng loại gioăng dành cho mặt RF (dẫn đến diện tích ép không đủ).

• Lắp đặt bị lệch tâm (misalignment), khiến lực ép lên gờ RF không đều, gây rò rỉ cục bộ.

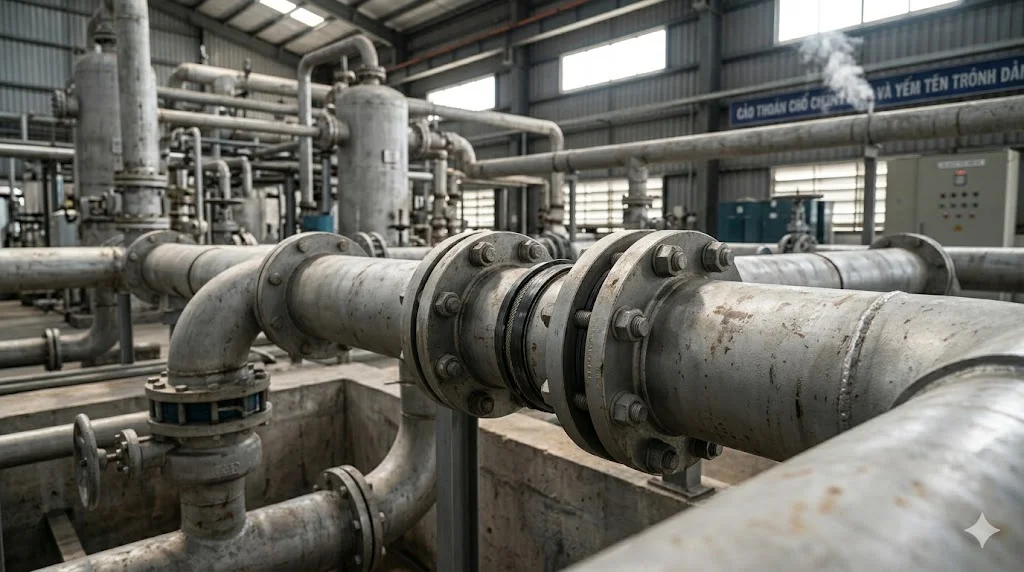

Checklist lựa chọn ANSI B16.5 RF Flange chuẩn xác

Để tránh những sai sót kỹ thuật gây tốn kém, hãy kiểm tra theo các bước sau:

1. Xác định tiêu chuẩn: Khẳng định lại hệ thống của bạn dùng tiêu chuẩn Mỹ (ASME/ANSI B16.5) hay tiêu chuẩn Châu Âu (DIN/EN).

2. Chọn Face Type: Hệ thống yêu cầu mặt gờ (RF) hay mặt phẳng (FF)? Hãy xem kỹ bản vẽ kỹ thuật.

3. Lựa chọn Class: Áp suất làm việc tối đa là bao nhiêu? (Class 150, 300, 600...).

4. Xác định vật liệu: Môi chất có ăn mòn không? Cần thép carbon A105 hay inox 316?

5. Chọn Gasket tương thích: Đối với RF flange, lựa chọn tốt nhất thường là Spiral Wound Gasket (Gioăng xoắn có vòng định tâm).

Lưu ý chuyên gia: Hãy luôn kiểm tra lực siết bu lông (torque) theo chỉ dẫn của nhà sản xuất. Việc siết quá chặt có thể làm biến dạng gờ nổi, trong khi siết quá lỏng sẽ không đủ tạo áp lực làm kín.

FAQ – Giải đáp thắc mắc về ANSI B16.5 RF Flange

1. Ansi b16 5 rf flange là gì?

Là mặt bích có bề mặt tiếp xúc gioăng được làm nổi cao hơn phần còn lại của mặt bích, giúp tăng áp lực ép và độ kín khít.

2. ANSI B16.5 dùng để quy định điều gì?

Tiêu chuẩn này quy định về kích thước, áp suất định mức, vật liệu và phương pháp thử nghiệm cho mặt bích từ NPS 1/2 đến NPS 24.

3. RF và FF có lắp chung với nhau được không?

Không khuyến nghị. Nếu bắt buộc phải lắp, cần sử dụng các biện pháp kỹ thuật đặc biệt để tránh làm hỏng mặt bích phẳng (thường là gang).

4. Chiều cao của gờ RF là bao nhiêu?

Class 150 và 300 là 1.6 mm. Từ Class 400 trở lên là 6.4 mm.

5. Loại gioăng nào tốt nhất cho RF flange?

Gioăng chì xoắn (Spiral Wound Gasket) có vòng định tâm là lựa chọn phổ biến và an toàn nhất cho mặt bích RF.

Kết luận

Ansi b16 5 rf flange không chỉ là một phụ kiện cơ khí đơn thuần, mà là thành quả của hàng thập kỷ nghiên cứu kỹ thuật nhằm đảm bảo an toàn cho các hệ thống áp lực cao. Việc hiểu rõ sự ưu việt của mặt gờ nổi RF so với các kiểu mặt khác sẽ giúp bạn đưa ra những quyết định thiết kế và mua hàng thông minh, tránh được những rủi ro rò rỉ tốn kém.

Tóm lại, để một hệ thống đường ống vận hành bền bỉ, bạn cần sự kết hợp hoàn hảo giữa tiêu chuẩn ANSI B16.5, kiểu mặt RF đúng Class và một quy trình lắp đặt chuẩn xác.
