Slip On Welding Flange: Giải Pháp Kết Nối Đường Ống Tối Ưu Chi Phí Và Hiệu Quả Thi Công

Trong kỹ thuật cơ khí và xây dựng hệ thống piping, việc xảy ra rò rỉ tại các điểm kết nối mặt bích là nỗi ám ảnh đối với bất kỳ đơn vị vận hành nào. Chi phí để khắc phục sự cố, dừng máy và thay thế linh kiện thường cao gấp nhiều lần giá trị của một tấm bích ban đầu. Thực tế, nguyên nhân không chỉ nằm ở chất lượng vật liệu mà còn ở việc lựa chọn sai loại mặt bích cho hệ thống.

Nhiều chủ đầu tư thường ưu tiên các dòng phụ kiện giá rẻ mà bỏ qua các yếu tố kỹ thuật then chốt như áp suất và phương thức hàn. Trong số đó, slip on welding flange là loại mặt bích cực kỳ phổ biến nhưng lại thường bị hiểu sai hoặc lắp đặt không đúng cách, dẫn đến những hậu quả đáng tiếc về độ bền công trình.

Slip on welding flange là gì? Cấu tạo và nguyên lý hoạt động

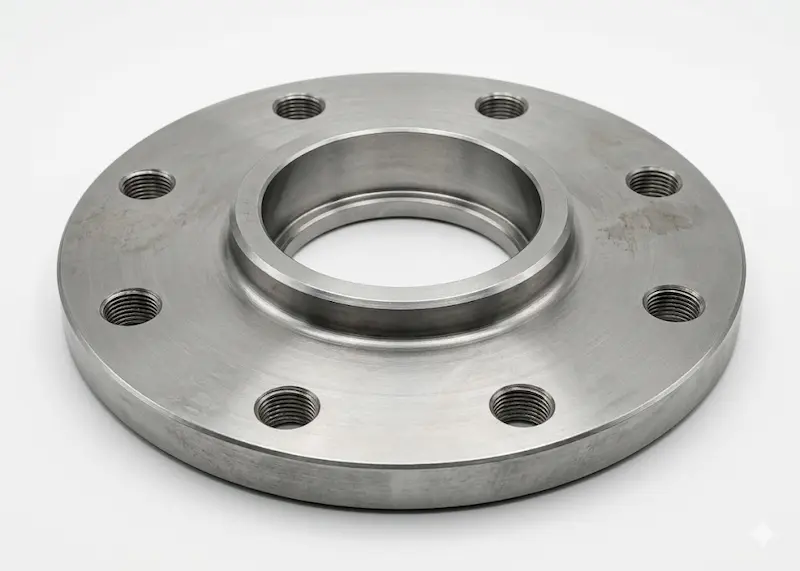

Slip on welding flange (thường gọi là mặt bích hàn trượt) là loại mặt bích được thiết kế với lỗ trung tâm có đường kính lớn hơn đường kính ngoài của ống một chút, cho phép mặt bích dễ dàng "trượt" vào đầu ống trước khi được hàn cố định. Đây là một trong những phụ kiện quan trọng bậc nhất trong các hệ thống đường ống áp suất thấp và trung bình.

Cấu tạo chi tiết

Một sản phẩm mặt bích hàn trượt tiêu chuẩn bao gồm ba phần chính:

• Thân bích: Thường có dạng đĩa tròn bằng thép carbon, inox hoặc thép hợp kim.

• Lỗ trung tâm (Bore): Được gia công chính xác để vừa vặn với đường kính ngoài của ống (OD).

• Lỗ bu lông: Các lỗ được khoan xung quanh chu vi để kết nối hai mặt bích lại với nhau bằng bu lông và đai ốc.

Nguyên lý vận hành

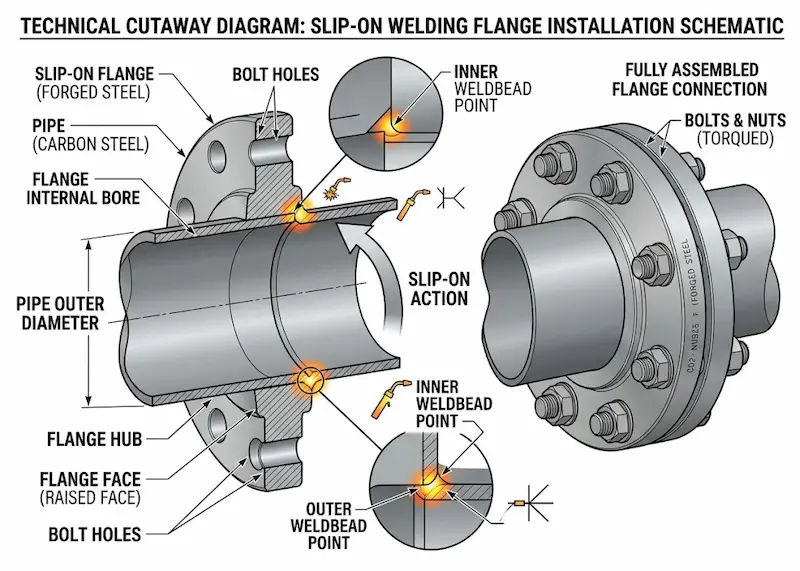

Khác với các loại bích hàn cổ (weld neck), nguyên lý của mặt bích trượt là không cần mối hàn đối đầu trực tiếp với ống. Thay vào đó, ống sẽ được đưa vào bên trong lỗ bích sao cho đầu ống lùi lại so với mặt bích một khoảng nhỏ. Sau đó, kỹ thuật viên sẽ thực hiện hàn 2 lớp: một mối hàn fillet bên ngoài tại cổ bích và một mối hàn fillet bên trong tại mặt tiếp xúc của đầu ống với bích.

Chính nhờ thiết kế "slip on" này mà việc căn chỉnh vị trí trở nên đơn giản hơn rất nhiều, giúp giảm bớt gánh nặng về kỹ thuật cho thợ hàn so với các dòng bích khác.

Phân loại slip on welding flange theo tiêu chuẩn và vật liệu

Để đảm bảo tính tương thích và an toàn, mặt bích hàn trượt được phân loại nghiêm ngặt dựa trên các hệ thống tiêu chuẩn quốc tế và tính chất vật lý của môi chất.

Phân loại theo tiêu chuẩn kỹ thuật

Mỗi khu vực và lĩnh vực công nghiệp sẽ áp dụng một hệ tiêu chuẩn riêng, đòi hỏi kích thước và khả năng chịu tải khác nhau:

• ANSI / ASME (Mỹ): Phổ biến nhất là tiêu chuẩn ASME B16.5 với các cấp áp suất (Class) như 150, 300, 600...

• DIN / EN (Châu Âu): Sử dụng các định danh áp suất PN như PN10, PN16, PN25, PN40.

• JIS (Nhật Bản): Thường dùng cho các thiết bị máy móc nhập khẩu từ Nhật, ví dụ 5K, 10K, 20K.

Phân loại theo vật liệu và bề mặt

• Vật liệu: Thép carbon (A105) dùng cho nước, dầu khí thông thường; Inox (SS304, SS316) dùng cho môi trường chống ăn mòn; Thép mạ kẽm dùng cho các hệ thống dân dụng ngoài trời.

• Bề mặt tiếp xúc (Facing): * RF (Raised Face): Mặt bích có gờ, là loại phổ biến nhất giúp tập trung áp lực lên vòng đệm (gasket), tăng độ kín.

  • FF (Flat Face): Mặt bích phẳng, thường dùng khi kết nối với các thiết bị bằng gang có mặt phẳng tương ứng.

Thông số kỹ thuật quan trọng cần nắm vững

Việc chọn sai thông số của slip on welding flange không chỉ khiến việc lắp đặt không thể thực hiện mà còn gây ra rủi ro vỡ đường ống khi vận hành. Dưới đây là các thông số bạn bắt buộc phải kiểm tra:

1. Đường kính danh nghĩa (DN/Inch): Phải khớp hoàn toàn với kích thước của ống thép hoặc ống nhựa đang sử dụng.

2. Cấp áp suất (Class/PN): Phải lớn hơn hoặc bằng áp suất vận hành tối đa của hệ thống. Nếu dùng Class 150 cho hệ thống có áp suất Class 300, mặt bích sẽ bị biến dạng hoặc nứt vỡ.

3. Độ dày mặt bích: Ảnh hưởng trực tiếp đến khả năng chịu tải của bu lông và độ cứng vững của mối nối.

4. Số lỗ bu lông và kích thước lỗ: Phụ thuộc vào tiêu chuẩn sản xuất. Sai lệch dù chỉ 1-2mm cũng khiến bạn không thể xỏ bu lông qua hai mặt bích đối diện.

Giải thích chuyên gia: Một sai lầm phổ biến là dùng mặt bích tiêu chuẩn JIS để lắp cho hệ thống van tiêu chuẩn DIN. Mặc dù đường kính ống có thể giống nhau, nhưng tâm lỗ bu lông của hai tiêu chuẩn này khác nhau, dẫn đến việc không thể lắp ghép được.

So sánh slip on flange vs weld neck flange: Lựa chọn nào tối ưu?

Trong giới piping, việc cân nhắc giữa Slip on và Weld neck luôn là bài toán khó. Hãy cùng điểm qua bảng so sánh dưới đây:

Kết luận: Nếu dự án của bạn ưu tiên tối ưu chi phí và không đòi hỏi chịu áp suất cực cao, slip on welding flange là giải pháp hàng đầu. Ngược lại, với các hệ thống hơi nóng cao áp hoặc hóa chất nguy hiểm, Weld neck là sự lựa chọn an toàn hơn.

Tại sao slip on flange được các đơn vị thi công ưa chuộng?

Lý do khiến mặt bích hàn trượt chiếm lĩnh thị phần lớn là vì tính linh hoạt trong quá trình thi công thực tế:

• Không cần căn chỉnh khe hở phức tạp: Bạn chỉ cần cắt ống phẳng và đưa vào bích. Điều này khác hẳn với bích hàn cổ vốn đòi hỏi khoảng cách khe hở hàn cực kỳ chính xác.

• Thời gian thi công nhanh: Phù hợp cho những công trình yêu cầu tiến độ gấp hoặc bảo trì sửa chữa tại chỗ.

• Dễ dàng sửa lỗi: Nếu mặt bích bị lệch, việc điều chỉnh vị trí trước khi hàn cố định trên bích trượt dễ dàng hơn nhiều so với việc phải xả mối hàn đối đầu của bích hàn cổ.

Tuy nhiên, cần lưu ý rằng độ bền mỏi của mối hàn fillet trên mặt bích trượt chỉ bằng khoảng 1/3 so với bích hàn cổ. Do đó, loại bích này không được khuyến cáo cho các hệ thống có rung động mạnh hoặc thay đổi nhiệt độ đột ngột.

Ứng dụng thực tế của mặt bích hàn trượt

Mặt bích hàn trượt hiện diện trong rất nhiều lĩnh vực xung quanh chúng ta:

• Hệ thống HVAC: Dùng trong các đường ống nước lạnh, nước ngưng của hệ thống điều hòa trung tâm tòa nhà.

• Cấp thoát nước: Các trạm bơm, hệ thống xử lý nước thải dân dụng và công nghiệp nhẹ.

• Piping công nghiệp nhẹ: Ngành thực phẩm, đồ uống (thường dùng bích inox) nơi áp suất không quá lớn.

• Khí nén và hóa chất nhẹ: Các đường dẫn khí trong nhà máy hoặc hóa chất không có tính xâm thực mạnh ở áp suất thấp.

Những sai lầm phổ biến và Checklist lựa chọn đúng chuẩn

Để đảm bảo hiệu quả cho công trình, bạn cần tránh những sai lầm sau khi sử dụng mặt bích hàn trượt:

1. Dùng cho áp suất quá cao: Cố tình ép mặt bích trượt vào hệ thống cao áp để giảm chi phí là hành động cực kỳ nguy hiểm.

2. Chỉ hàn một lớp: Nhiều thợ hàn chỉ hàn lớp bên ngoài cổ bích mà bỏ qua lớp bên trong. Điều này làm giảm 50% khả năng chịu lực và dễ gây rò rỉ.

3. Trộn lẫn tiêu chuẩn: Sử dụng lẫn lộn mặt bích ANSI với bu lông hệ mét hoặc ngược lại.

Checklist chọn mua mặt bích:

• Xác định áp suất vận hành tối đa của hệ thống.

• Chọn đúng tiêu chuẩn đồng bộ với van và thiết bị (ANSI/DIN/JIS).

• Chọn vật liệu (Thép đen, thép mạ hay Inox) tùy theo môi chất.

• Kiểm tra bề mặt làm kín (RF hay FF) để chọn loại ron (gasket) phù hợp.

• Yêu cầu chứng chỉ CO/CQ để đảm bảo nguồn gốc xuất xứ.

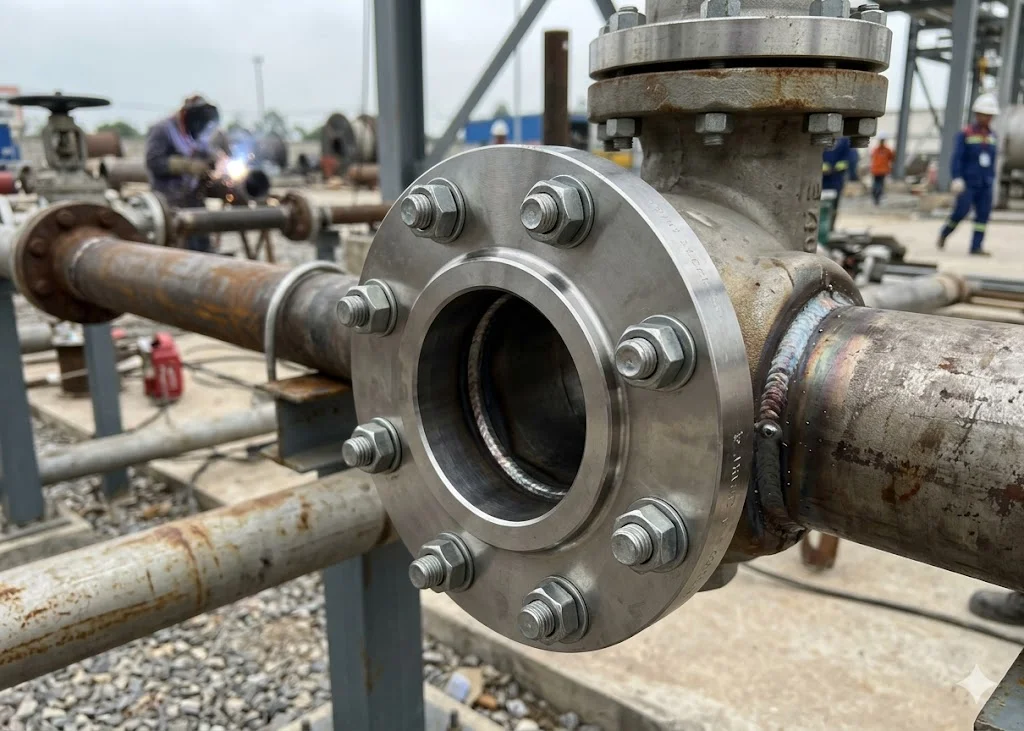

Hướng dẫn lắp đặt slip on flange đúng kỹ thuật

Để có một mối nối slip on welding flange hoàn hảo, hãy tuân thủ các bước sau:

1. Làm sạch: Vệ sinh sạch đầu ống và lỗ mặt bích, loại bỏ gỉ sét hoặc dầu mỡ.

2. Định vị: Trượt mặt bích vào ống. Đầu ống nên lùi lại so với mặt bích một khoảng bằng độ dày thành ống cộng thêm khoảng 3mm.

3. Hàn đính: Hàn đính vài điểm để cố định vị trí, sau đó kiểm tra độ vuông góc giữa ống và bích.

4. Hàn chính thức: Tiến hành hàn lớp bên ngoài tại cổ bích, sau đó lật lại hàn lớp bên trong tại mặt lỗ bích.

5. Kiểm tra: Thử áp hoặc dùng dung dịch thấm để kiểm tra độ kín của mối hàn trước khi đưa vào vận hành.

FAQ - Câu hỏi thường gặp về mặt bích hàn trượt

1. Slip on welding flange là gì?

Đó là loại mặt bích trượt trực tiếp vào ống và được cố định bằng hai mối hàn fillet (bên trong và bên ngoài).

2. Slip on flange có dùng được cho hệ thống hơi nóng không?

Có thể dùng ở áp suất thấp, nhưng không khuyến khích cho hơi nóng áp suất cao vì mối hàn fillet chịu giãn nở nhiệt kém hơn bích hàn cổ.

3. Tại sao giá của slip on flange lại rẻ hơn weld neck?

Vì thiết kế đơn giản hơn, tốn ít vật liệu gia công phần cổ bích hơn và quy trình sản xuất đại trà dễ dàng hơn.

4. Khi nào thì phải dùng bích Inox?

Khi hệ thống dẫn thực phẩm, dược phẩm hoặc các loại hóa chất có tính ăn mòn cao, hoặc lắp đặt ở môi trường biển.

Kết luận

Slip on welding flange là một giải pháp kết nối đường ống "thông minh" cho những ai muốn cân bằng giữa bài toán kinh tế và hiệu quả kỹ thuật. Chỉ cần hiểu rõ giới hạn áp suất và tuân thủ quy trình hàn 2 lớp, bạn hoàn toàn có thể yên tâm về độ bền vững của hệ thống đường ống.

Nếu bạn đang tìm kiếm một đơn vị cung cấp slip on welding flange đạt chuẩn ANSI, DIN, JIS với đầy đủ chứng chỉ chất lượng, đừng ngần ngại đầu tư vào những sản phẩm có nguồn gốc rõ ràng để bảo vệ công trình của chính mình.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về slip on welding flange!
