Flange 8 inch ANSI 150: Tiêu Chuẩn Kỹ Thuật Và Hướng Dẫn Lựa Chọn Tối Ưu

Trong thi công hệ thống đường ống công nghiệp, việc kết nối các đoạn ống kích thước lớn như 8 inch (DN200) đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật. Một sai sót nhỏ trong việc lựa chọn mặt bích có thể dẫn đến hậu quả nghiêm trọng: các lỗ bu lông không khớp (bolt pattern), áp suất làm việc không đủ gây nứt vỡ, hoặc rò rỉ môi chất gây nguy hiểm.

Thực tế, flange 8 inch ANSI 150 là một trong những phụ kiện phổ biến nhất, nhưng cũng là loại dễ gây nhầm lẫn nhất đối với những người mới hoặc các đơn vị mua hàng thiếu kinh nghiệm. Chỉ cần sai lệch một thông số nhỏ về đường kính tâm lỗ (bolt circle) hoặc nhầm lẫn giữa các Class áp suất, toàn bộ hệ thống sẽ phải dừng hoạt động để thay thế, gây thiệt hại lớn về kinh phí và tiến độ. Hiểu đúng về tiêu chuẩn flange 8 inch ANSI 150 không chỉ là kiến thức nền tảng mà còn là điều kiện bắt buộc để đảm bảo tính an toàn và bền vững cho mọi dự án piping.

Flange 8 inch ANSI 150 là gì?

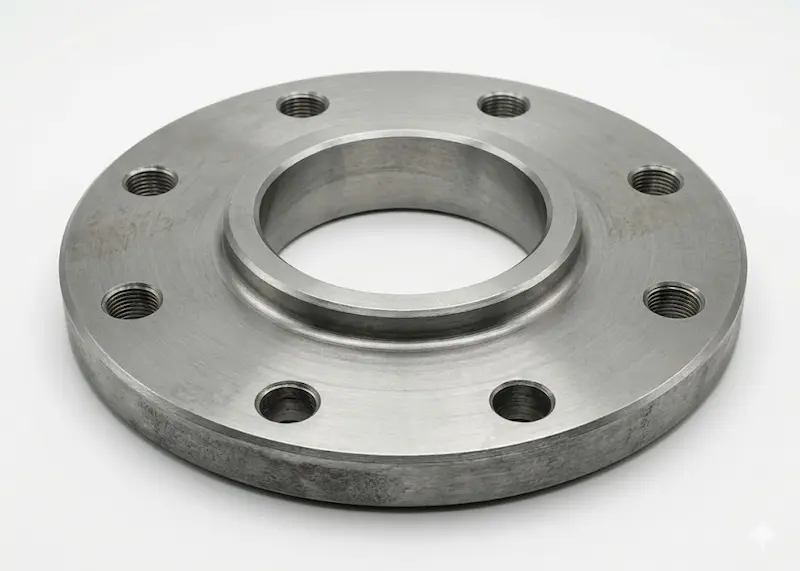

Flange 8 inch ANSI 150 là loại mặt bích có đường kính danh nghĩa (Nominal Pipe Size - NPS) là 8 inch, tương đương với kích thước DN200 trong hệ mét. Sản phẩm này được thiết kế và sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI), cụ thể là tiêu chuẩn ASME B16.5 dành cho mặt bích thép.

Bản chất kỹ thuật

• ANSI/ASME B16.5: Đây là bộ tiêu chuẩn Mỹ quy định về kích thước, vật liệu, dung sai và phương pháp thử nghiệm cho mặt bích.

• Class 150: Thông số này đại diện cho định mức áp suất (Pressure Rating). Mặc dù con số 150 thường được hiểu là áp suất làm việc, nhưng thực tế khả năng chịu tải của nó thay đổi tùy theo nhiệt độ vận hành.

Trong phân khúc công nghiệp trung bình và nhẹ, flange 8 inch được coi là sự lựa chọn "mặc định" nhờ sự cân bằng hoàn hảo giữa khả năng chịu lực và chi phí đầu tư.

Thông số kỹ thuật chi tiết của flange 8 inch ANSI 150

Để đảm bảo việc lắp đặt chính xác, kỹ sư và bộ phận thu mua cần nắm vững các thông số hình học cốt lõi của flange 8 inch. Việc đối chiếu các chỉ số này với tiêu chuẩn ASME B16.5 là bước không thể bỏ qua trước khi xuất kho thi công.

Các thông số kích thước cơ bản:

• Đường kính danh nghĩa: 8 inch (DN200).

• Đường kính ngoài (Outside Diameter - OD): 13.5 inch (342.9 mm).

• Đường kính tâm lỗ bu lông (Bolt Circle Diameter - BCD): 11.75 inch (298.45 mm).

• Số lượng lỗ bu lông: Tiêu chuẩn quy định 8 lỗ. Đây là thông số quan trọng nhất để khớp nối với van hoặc thiết bị khác.

• Đường kính lỗ bu lông: 0.88 inch (khoảng 22.35 mm), thường sử dụng bu lông kích thước 3/4 inch.

Vật liệu chế tạo:

Tùy vào môi chất dẫn trong ống, vật liệu sẽ được lựa chọn tương ứng:

1. Thép carbon (Carbon Steel - A105): Dùng cho hệ thống nước thông thường, dầu, khí hóa lỏng không ăn mòn.

2. Thép không gỉ (Stainless Steel 304/316): Dùng cho môi trường hóa chất, thực phẩm, dược phẩm hoặc nơi có độ ăn mòn cao.

Lưu ý: Tuyệt đối không tự ý thay đổi số lỗ bu lông hoặc kích thước tâm lỗ so với tiêu chuẩn ASME B16.5, vì điều này sẽ làm hỏng tính đồng bộ của hệ thống chuẩn quốc tế.

Phân loại flange 8 inch ANSI 150 phổ biến

Dựa vào phương thức kết nối với đường ống và công năng sử dụng, mặt bích 8 inch tiêu chuẩn ANSI 150 được chia thành các loại chính sau:

1. Slip-on Flange (Mặt bích hàn trượt)

Đây là loại mặt bích phổ biến nhất do giá thành rẻ và dễ lắp đặt. Mặt bích được trượt vào đầu ống và hàn cả bên trong lẫn bên ngoài để đảm bảo độ kín. Tuy nhiên, khả năng chịu áp suất và rung động của nó thấp hơn dòng hàn cổ.

2. Weld Neck Flange (Mặt bích hàn cổ)

Sở hữu thiết kế cổ dài giúp chuyển ứng suất từ mặt bích sang đường ống tốt hơn. Loại này thường được ưu tiên cho các hệ thống yêu cầu độ an toàn cao, chịu áp suất lớn hoặc nhiệt độ biến thiên liên tục.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích không có lỗ ở giữa, dùng để bịt đầu ống hoặc các cửa vệ sinh. Trong hệ thống 8 inch, bích mù đóng vai trò quan trọng trong việc ngăn chặn dòng chảy tại các điểm kết thúc dự phòng.

4. Threaded Flange (Mặt bích ren)

Dùng để kết nối với ống bằng mối nối ren mà không cần hàn. Loại này cực kỳ hữu ích trong các khu vực dễ cháy nổ, nơi việc thi công hàn bị hạn chế nghiêm ngặt.

So sánh flange ANSI 150 với các tiêu chuẩn khác

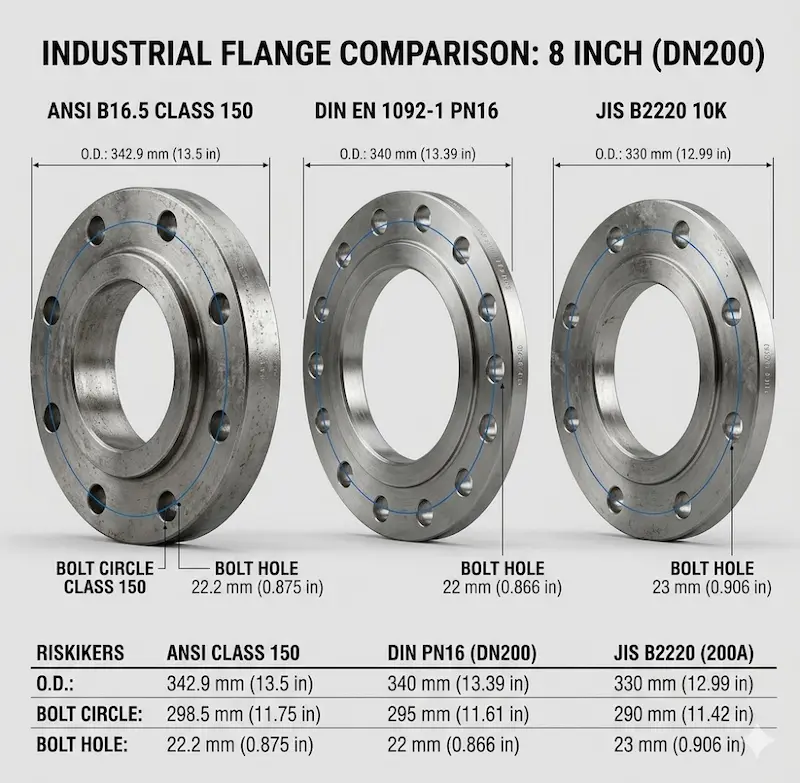

Việc nhầm lẫn giữa hệ tiêu chuẩn Mỹ (ANSI) và hệ Châu Âu (DIN) hay Nhật Bản (JIS) là sai sót kinh điển trong mua hàng vật tư piping.

Kết luận: Như bảng trên cho thấy, flange 8 inch chỉ có 8 lỗ bu lông, trong khi chuẩn DIN PN16 và JIS 10K cùng kích thước DN200 lại có tới 12 lỗ. Điều này khẳng định bạn không thể lắp lẫn các tiêu chuẩn này với nhau nếu không có phụ kiện chuyển đổi đặc biệt.

Tại sao flange 8 inch được sử dụng rộng rãi?

Không phải ngẫu nhiên mà flange 8 inch ANSI 150 trở thành sự lựa chọn hàng đầu (default choice) trong các bản vẽ thiết kế công nghiệp. Lý do nằm ở các ưu điểm vượt trội:

• Tính tiêu chuẩn hóa toàn cầu: Dù bạn ở Việt Nam hay Mỹ, thông số ANSI 150 luôn đồng nhất, giúp việc thiết kế và mua sắm thiết bị (van, bơm, máy nén) trở nên dễ dàng.

• Vật tư thay thế sẵn có: Do nhu cầu thị trường cực lớn, bạn có thể dễ dàng tìm mua mặt bích này ở bất kỳ đại lý vật tư công nghiệp nào với đầy đủ chứng chỉ CO-CQ.

• Hiệu quả kinh tế: Với hệ thống áp suất trung bình (dưới 20 bar), Class 150 cung cấp độ bền vừa đủ, giúp tiết kiệm chi phí phôi thép so với việc dùng Class 300 hay 600 một cách lãng phí.

Ứng dụng thực tế và những sai lầm cần tránh

Flange 8 inch xuất hiện trong hầu hết các huyết mạch của nhà máy:

• Hệ thống cấp thoát nước sạch và xử lý nước thải công nghiệp công suất lớn.

• Đường ống dẫn chiller, hệ thống HVAC cho các tòa nhà cao tầng và nhà xưởng.

• Piping trong các nhà máy sản xuất thực phẩm, giấy và dệt nhuộm.

Sai lầm phổ biến dẫn đến rủi ro:

1. Nhầm kích thước: Nhầm giữa đường kính ngoài thực tế của ống và đường kính danh nghĩa 8 inch.

2. Chọn sai vật liệu: Dùng mặt bích thép Carbon cho hệ thống hóa chất nồng độ cao khiến mặt bích bị ăn mòn thủng chỉ sau vài tháng.

3. Bỏ qua Bolt Pattern: Đây là lỗi nghiêm trọng nhất khiến mặt bích không thể lắp khớp vào lỗ bu lông của van hoặc thiết bị nhập khẩu.

Cách chọn và lắp đặt flange 8 inch đúng kỹ thuật

Để hệ thống vận hành trơn tru, quy trình lựa chọn và lắp đặt cần tuân thủ checklist sau:

Checklist lựa chọn:

• Xác định rõ môi chất (Nước, hóa chất, hơi) để chọn vật liệu phù hợp (A105, SS304 hay SS316).

• Kiểm tra áp suất vận hành tối đa đảm bảo không vượt quá định mức của Class 150 (khoảng 285 psi ở nhiệt độ thường).

• Đối chiếu kỹ số lỗ (8 lỗ) và tâm lỗ theo bảng tra ASME B16.5.

• Chọn loại Gasket (gioăng) tương thích (gioăng cao su cho nước, gioăng chì thép xoắn cho hơi nóng).

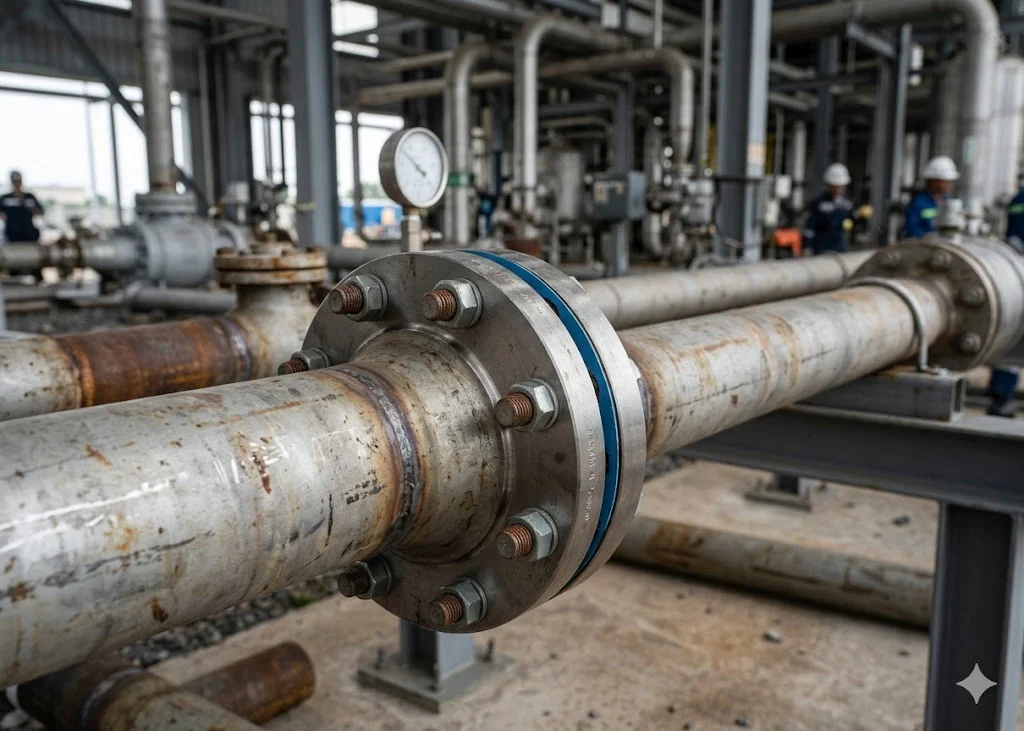

Lưu ý khi lắp đặt:

• Siết bu lông: Phải siết theo hình sao hoặc đối xứng để lực ép dàn đều lên bề mặt gioăng, tránh tình trạng vênh bích gây rò rỉ.

• Lực siết (Torque): Không siết quá chặt làm hỏng ren bu lông hoặc biến dạng gioăng, nhưng cũng không được để quá lỏng.

• Kiểm tra độ đồng tâm: Hai mặt bích phải song song và đồng tâm trước khi siết bu lông.

FAQ - Những câu hỏi thường gặp

1. Flange 8 inch ANSI 150 có kích thước thực tế là bao nhiêu?

Nó dành cho ống có kích thước danh nghĩa 8 inch (DN200). Đường kính ngoài của mặt bích là 342.9 mm và có 8 lỗ bu lông.

2. Class 150 chịu được áp suất bao nhiêu bar?

Ở nhiệt độ bình thường, nó chịu được khoảng 19-20 bar (≈ 285 psi). Khi nhiệt độ tăng lên, khả năng chịu áp sẽ giảm xuống theo bảng tra tiêu chuẩn.

3. Tại sao mặt bích 8 inch của tôi có 12 lỗ trong khi yêu cầu là ANSI 150?

Rất có thể bạn đang cầm mặt bích tiêu chuẩn JIS 10K hoặc DIN PN16. Tiêu chuẩn flange 8 inch bắt buộc chỉ có 8 lỗ bu lông.

4. Có thể lắp mặt bích ANSI 150 với bích Class 300 không?

Không. Kích thước tâm lỗ và độ dày của Class 300 hoàn toàn khác biệt so với Class 150 dù cùng kích thước 8 inch.

5. Loại bích 8 inch nào rẻ nhất?

Mặt bích hàn trượt (Slip-on) bằng thép Carbon thường là loại có chi phí thấp nhất và dễ tìm thấy trên thị trường.

Kết luận

Việc lựa chọn flange 8 inch đòi hỏi sự thấu hiểu sâu sắc về tiêu chuẩn ASME B16.5 và đặc thù vận hành của hệ thống. Đây không chỉ là một miếng thép kết nối, mà là mắt xích quan trọng đảm bảo toàn bộ quy trình sản xuất không bị gián đoạn.

Hãy luôn ưu tiên các sản phẩm có nguồn gốc rõ ràng, đầy đủ giấy tờ kỹ thuật và tuân thủ tuyệt đối quy trình lắp đặt. Một sự đầu tư đúng đắn ngay từ khâu chọn mặt bích sẽ giúp bạn tiết kiệm hàng ngàn đô la chi phí sửa chữa và vận hành sau này.
