DIN PN10 Flange Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Xác

“Bạn đang lắp đặt hệ thống đường ống công nghiệp và bất ngờ gặp ký hiệu DIN PN10 flange trên mặt bích nhưng không chắc chắn nó chịu được áp lực bao nhiêu? Hay bạn đang đau đầu vì mua nhầm mặt bích PN10 để lắp vào hệ thống PN16 dẫn đến lệch lỗ bu lông và rò rỉ nghiêm trọng?”

Thực tế, việc nhầm lẫn giữa các tiêu chuẩn áp lực và tiêu chuẩn kích thước mặt bích là nguyên nhân hàng đầu gây ra các sự cố vỡ đường ống, lãng phí vật tư và tốn kém chi phí sửa chữa khổng lồ. Hiểu sai một thông số nhỏ có thể khiến cả hệ thống vận hành mất an toàn. Bài viết dưới đây sẽ giúp bạn bóc tách mọi khía cạnh kỹ thuật của DIN PN10 flange, từ đó đưa ra quyết định mua hàng và lắp đặt chuẩn chuyên gia.

DIN PN10 Flange là gì? Định nghĩa chuẩn kỹ thuật

DIN PN10 mặt bích là loại mặt bích được sản xuất theo bộ tiêu chuẩn DIN (Deutsches Institut für Normung - Viện Tiêu chuẩn Đức), được thiết kế để chịu mức áp suất danh nghĩa là PN10. Đây là một trong những tiêu chuẩn phổ biến nhất tại thị trường Việt Nam và Châu Âu trong các hệ thống xử lý nước và cơ điện (MEP).

Để hiểu rõ hơn, chúng ta cần phân tích hai thành phần chính trong tên gọi:

• DIN: Đại diện cho tiêu chuẩn công nghiệp của Đức, hiện nay thường được đồng bộ hóa với tiêu chuẩn châu Âu EN 1092-1.

• PN (Pressure Nominal): Chỉ số áp suất danh nghĩa.

• PN10: Có nghĩa là mặt bích này có khả năng làm việc an toàn ở áp suất tối đa là 10 bar (tương đương khoảng $10 kg/cm^2$ hoặc $145 psi$ ) trong điều kiện nhiệt độ tiêu chuẩn.

Nguyên lý và bản chất vận hành của mặt bích PN10

Về cơ bản, DIN PN10 mặt bích đóng vai trò là phụ kiện kết nối trung gian giữa các đoạn ống, giữa ống với van hoặc giữa ống với các thiết bị đo lường. Bản chất của kết nối bích là tạo ra một liên kết có thể tháo rời, giúp việc bảo trì và thay thế linh kiện trở nên dễ dàng hơn so với phương pháp hàn trực tiếp.

Nguyên lý làm kín của mặt bích dựa trên sự kết hợp của ba thành phần: Thân mặt bích - Gioăng (Gasket) - Hệ thống Bu lông. Khi siết chặt bu lông, lực ép sẽ nén gioăng vào giữa hai bề mặt bích, lấp đầy các khe hở li ti và ngăn chặn lưu chất rò rỉ ra ngoài.

Insight chuyên gia: Một sai lầm phổ biến là coi PN10 là áp suất phá hủy. Thực tế, PN10 chỉ là áp suất làm việc định mức. Khả năng chịu tải thực tế của bích sẽ giảm dần khi nhiệt độ lưu chất tăng cao. Ví dụ, một mặt bích thép PN10 có thể hoạt động tốt ở 10 bar tại $20°C$ , nhưng nếu nhiệt độ lên đến $200°C$ , áp suất cho phép có thể giảm xuống chỉ còn 6-7 bar.

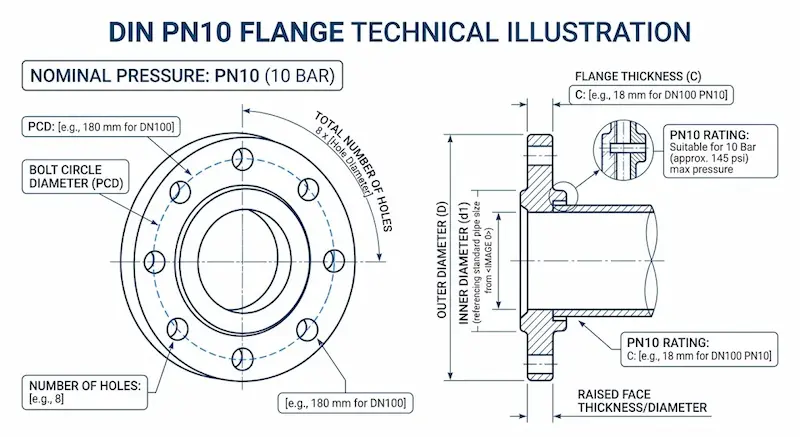

Phân tích thông số kỹ thuật DIN PN10 mặt bích

Thông số kỹ thuật của DIN PN10 flange không chỉ nằm ở khả năng chịu áp lực, mà còn ở sự chuẩn hóa về kích thước hình học để đảm bảo tính lắp lẫn.

Các thông số quan trọng bao gồm:

• Kích thước danh định (DN): Từ DN15 đến DN2000+.

• Đường kính ngoài (D): Kích thước tổng thể của mặt bích.

• Đường kính vòng lỗ bu lông (PCD): Đây là thông số quan trọng nhất. Nếu PCD lệch chỉ 1mm, bạn sẽ không thể xỏ bu lông qua.

• Số lượng lỗ bu lông : Tăng dần theo kích thước DN để đảm bảo lực ép đồng đều.

• Độ dày mặt bích (b): Được tính toán để không bị biến dạng dưới áp lực 10 bar.

Vì sao cùng một kích thước DN nhưng bích PN10 không lắp vừa PN16? Nhiều người lầm tưởng bích DN100 PN10 và PN16 là giống nhau. Tuy nhiên, từ kích thước DN200 trở đi, số lỗ bu lông và đường kính vòng tròn lỗ (PCD) của PN10 và PN16 bắt đầu có sự khác biệt rõ rệt. Việc cố tình "độ" hoặc ép bu lông vào các vị trí lệch tiêu chuẩn sẽ gây ứng suất dư, dẫn đến nứt bích hoặc vỡ hệ thống sau một thời gian vận hành.

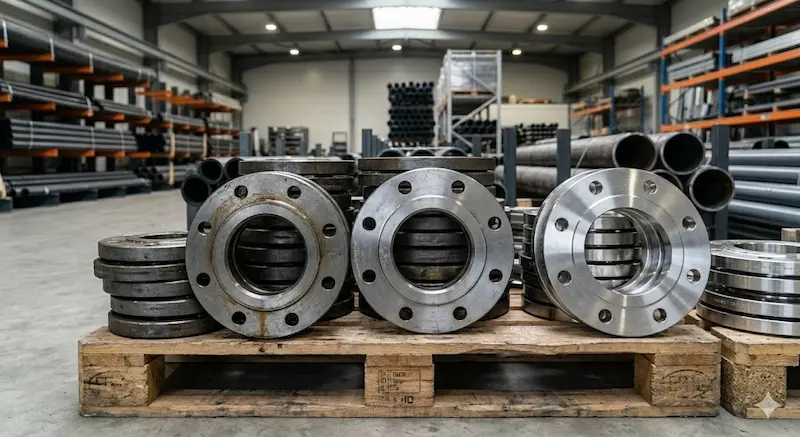

Các loại DIN PN10 Flange phổ biến trên thị trường

Tùy vào phương thức kết nối với ống, mặt bích tiêu chuẩn DIN PN10 được chia thành các dòng chính:

1. Slip-on Flange (Mặt bích trượt): Ống được xỏ vào trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Loại này dễ lắp đặt và giá thành rẻ, phù hợp cho các hệ thống áp lực thấp.

2. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu rung động và áp suất cực tốt, thường dùng trong các môi trường khắc nghiệt.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ, ngăn chặn dòng chảy.

4. Threaded Flange (Mặt bích ren): Kết nối bằng ren thay vì hàn. Thường dùng trong các khu vực cấm hàn hoặc hệ thống có đường kính nhỏ.

So sánh DIN PN10 với PN16, ANSI và JIS

Việc nhầm lẫn các tiêu chuẩn mặt bích là "thảm họa" đối với kỹ sư cơ khí. Dưới đây là bảng so sánh nhanh giúp bạn phân biệt:

Insight quan trọng: Đừng bao giờ cố gắng lắp một mặt bích chuẩn DIN vào một chiếc van chuẩn ANSI (Mỹ). Dù kích thước ống có vẻ tương đồng, nhưng khoảng cách lỗ bu lông chắc chắn sẽ lệch nhau, khiến việc kết nối trở nên bất khả thi.

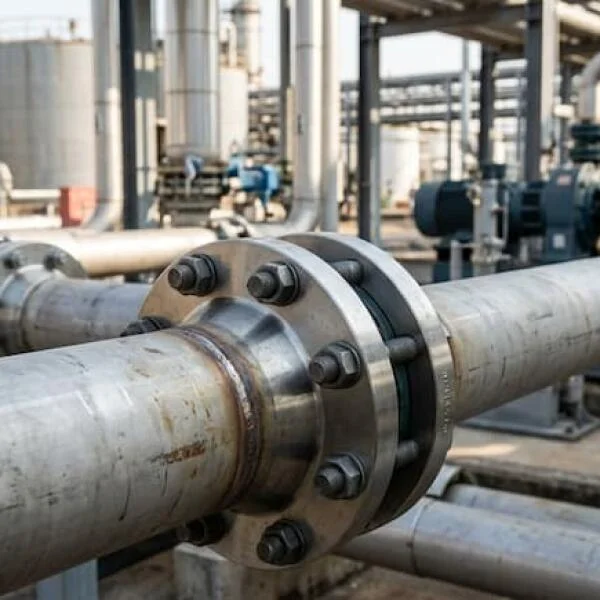

Ứng dụng thực tế của DIN PN10 mặt bích

Nhờ mức áp suất vừa phải và tính kinh tế, DIN PN10 mặt bích được ứng dụng rộng rãi trong:

• Hệ thống nước sạch: Đường ống cấp nước đô thị, tòa nhà cao tầng.

• Xử lý nước thải: Kết nối máy bơm, van chặn trong các nhà máy xử lý.

• Hệ thống HVAC: Đường ống nước lạnh Chiller, tháp giải nhiệt.

• Công nghiệp nhẹ: Các dây chuyền sản xuất thực phẩm, nước giải khát (thường dùng bích inox PN10).

Hệ thống PN10 là sự lựa chọn tối ưu về chi phí cho các khu vực không đòi hỏi áp suất quá cao, giúp giảm nhẹ trọng lượng hệ thống và tiết kiệm vật tư bu lông.

Sai lầm phổ biến và hậu quả khi chọn DIN PN10 Flange

1. Nhầm PN10 với PN16: Đây là lỗi kinh điển. Việc lắp bích PN10 vào hệ thống có áp suất làm việc thực tế 15 bar sẽ gây hiện tượng biến dạng bề mặt, dẫn đến rò rỉ lưu chất.

2. Không check tiêu chuẩn vật liệu: Sử dụng mặt bích thép carbon cho môi trường hóa chất ăn mòn sẽ khiến bích bị mục nát chỉ sau vài tháng.

3. Bỏ qua yếu tố nhiệt độ: Như đã phân tích, nhiệt độ cao làm suy giảm khả năng chịu áp của PN10.

4. Siết bu lông không đều: Gây vênh mặt tiếp xúc, làm hỏng gioăng và gây rò rỉ dù bích vẫn đúng tiêu chuẩn.

Hậu quả của những sai lầm này không chỉ là rò rỉ, mà còn là nguy cơ vỡ hệ thống đột ngột, gây mất an toàn cho nhân công và dừng dây chuyền sản xuất, gây thiệt hại kinh tế lớn.

Hướng dẫn lựa chọn DIN PN10 mặt bích đúng chuẩn (Checklist)

Để chọn mua được sản phẩm chất lượng, hãy tuân thủ checklist dưới đây:

• Bước 1 - Xác định áp suất thực tế: Nếu áp suất hoạt động thường xuyên ở mức 8-9 bar, hãy cân nhắc nâng cấp lên PN16 để có hệ số an toàn tốt hơn.

• Bước 2 - Kiểm tra vật liệu: Thép carbon (A105, Q235) cho nước/dầu thông thường; Inox 304/316 cho môi trường ăn mòn.

• Bước 3 - Xác định kiểu bích: Bích rỗng (Slip-on) để dẫn dòng hay bích mù (Blind) để bịt đầu ống?

• Bước 4 - Đối chiếu kích thước DN: Đảm bảo khớp với kích thước ống thực tế đang dùng.

• Bước 5 - Chứng chỉ CO/CQ: Luôn yêu cầu nhà cung cấp đưa ra giấy tờ chứng minh nguồn gốc và tiêu chuẩn sản xuất.

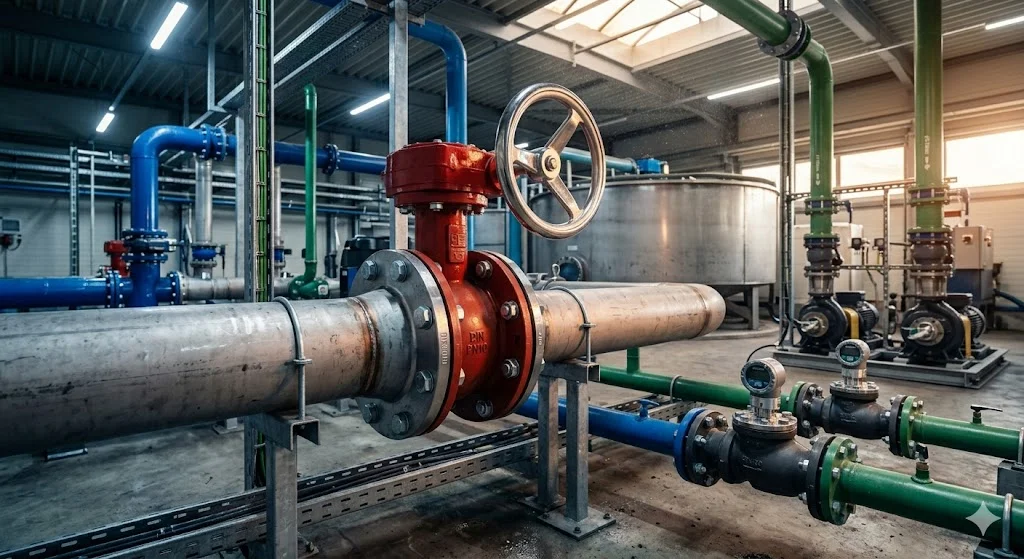

Lưu ý khi lắp đặt mặt bích PN10

• Sử dụng đúng gioăng: Gioăng cao su cho nước lạnh, gioăng chì (Graphite) hoặc gioăng không amiăng cho nhiệt độ cao.

• Siết bu lông theo hình đối xứng: Luôn siết bu lông theo hình ngôi sao hoặc đối diện nhau để lực ép dàn đều.

• Kiểm tra bề mặt: Đảm bảo bề mặt bích sạch sẽ, không có vết xước sâu trước khi lắp.

• Không trộn lẫn tiêu chuẩn: Tuyệt đối không dùng bu lông hệ Inch cho mặt bích hệ mét (DIN).

FAQ - Những câu hỏi thường gặp về DIN PN10 Flange

1. DIN PN10 flange chịu áp lực bao nhiêu?

Nó chịu được tối đa 10 bar (khoảng 10kg) trong điều kiện nhiệt độ phòng. Khi nhiệt độ tăng, khả năng chịu áp suất sẽ giảm.

2. PN10 có thay thế được PN16 không?

Trong hầu hết trường hợp là KHÔNG. PN16 chịu áp lực cao hơn và có cấu trúc dày hơn. Việc dùng PN10 thay PN16 có thể gây mất an toàn nếu hệ thống vận hành trên 10 bar.

3. Làm sao phân biệt bích PN10 và PN16 bằng mắt thường?

Với các size lớn (từ DN200), bạn có thể đếm số lỗ bu lông. Bích PN16 thường dày hơn và có số lỗ bu lông nhiều hơn hoặc kích thước lỗ bu lông lớn hơn bích PN10.

4. DIN PN10 có lắp được với tiêu chuẩn JIS 10K không?

Không. Dù cùng chỉ số áp lực (10 bar/10kg), nhưng kích thước PCD và đường kính ngoài của DIN và JIS hoàn toàn khác nhau.

Kết luận

Việc lựa chọn đúng DIN PN10 mặt bích là yếu tố then chốt để đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống đường ống. Hãy luôn nhớ: Đúng áp suất - Đúng vật liệu - Đúng tiêu chuẩn kết nối. Đừng vì tiết kiệm một chút chi phí vật tư mà đánh đổi bằng sự an toàn của toàn bộ công trình.
