Van By Pass – Giải pháp duy trì dòng chảy và bảo vệ hệ thống

Bạn đã bao giờ rơi vào tình huống hệ thống máy bơm nước, hệ thống HVAC, cụm máy làm lạnh Chiller, đường ống hơi hay dây chuyền xử lý nước của nhà máy gặp sự cố tắc nghẽn, tăng áp đột ngột hoặc đến định kỳ phải dừng lại để bảo trì? Nếu không có phương án dự phòng, dòng chảy sẽ bị gián đoạn hoàn toàn, thiết bị rơi vào trạng thái quá tải, máy bơm dễ chạy khô gây cháy động cơ và toàn bộ dây chuyền sản xuất bị đình trệ, gây thiệt hại tài chính nặng nề.

Chính vì lý do đó, van by pass (van đường vòng) ra đời như một giải pháp kỹ thuật cốt lõi, giúp tạo ra đường dẫn thay thế cho lưu chất, đảm bảo hệ thống của bạn vẫn vận hành an toàn, liên tục mà không bị gián đoạn.

Van by pass là gì?

Van by pass (bypass valve) là loại van công nghiệp được lắp đặt trên đường ống nhánh (đường vòng) song song với thiết bị chính hoặc van chính, nhằm tạo ra một lối đi thay thế cho lưu chất khi cần bảo trì thiết bị, cân bằng áp suất hệ thống hoặc duy trì lưu lượng ổn định.

Về nguyên lý hoạt động, khi đường ống chính vận hành bình thường, van bypass sẽ đóng kín hoặc mở theo cấu hình thiết kế của hệ thống. Ngược lại, khi cần cô lập thiết bị để bảo trì hoặc khi áp suất cần xả bớt, van đường vòng sẽ được mở ra để dòng lưu chất chuyển hướng đi qua đường vòng. Sau khi công việc hoàn tất, van được đóng lại để trả hệ thống về trạng thái vận hành ban đầu.

Vai trò chủ đạo của thiết bị này bao gồm:

• Duy trì sự lưu thông liên tục của dòng chảy chất lỏng hoặc khí.

• Bảo vệ tuyệt đối các thiết bị chính khỏi tình trạng quá áp, quá tải.

• Hỗ trợ quá trình bảo dưỡng, sửa chữa mà không cần phải dừng toàn bộ hệ thống.

• Tăng cường độ ổn định và an toàn vận hành cho toàn bộ nhà máy.

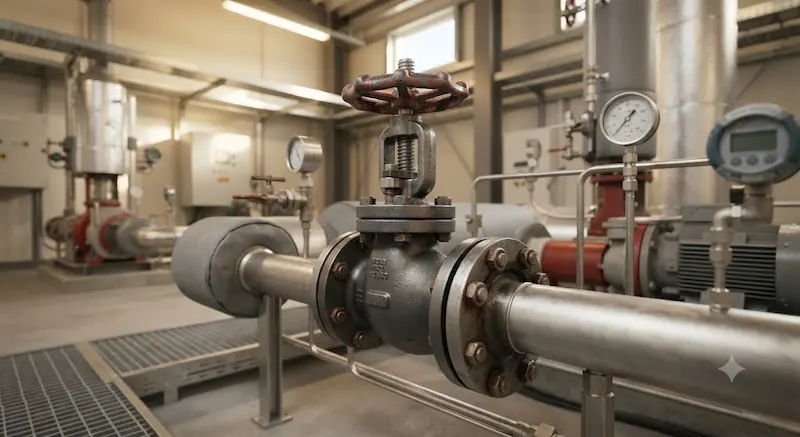

Cấu tạo của van by pass

Để đáp ứng các điều kiện làm việc đa dạng, một chiếc van đường vòng tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân van (Body): Chế tạo từ gang đúc, đồng thau, thép carbon hoặc các dòng inox cao cấp như inox 304 và inox 316.

• Bộ phận điều khiển: Đa dạng từ tay gạt (lever), tay quay vô lăng (handwheel) cho đến các dòng điều khiển tự động bằng điện hoặc khí nén.

• Gioăng làm kín (Seat & Seal): Sử dụng vật liệu PTFE, EPDM, NBR hoặc Graphite chịu nhiệt tốt, chống rò rỉ tối đa [chèn link: các loại gioăng van công nghiệp phổ biến].

• Kiểu kết nối: Tương thích linh hoạt với đường ống thông qua kiểu kết nối ren trong/ngoài, mặt bích tiêu chuẩn hoặc hàn trực tiếp.

Phân loại van đường vòng

Thiết bị được phân chia thành nhiều chủng loại khác nhau dựa trên tiêu chí vận hành:

• Theo nguyên lý hoạt động: Gồm Manual Bypass Valve (vận hành bằng tay), Automatic Bypass Valve (tự động) và Differential Pressure Bypass Valve (van đường vòng theo chênh lệch áp suất).

• Theo vật liệu chế tạo: Đồng thau (Brass), gang đúc (Cast Iron), thép carbon và thép không gỉ (Stainless Steel).

• Theo kiểu kết nối: Kết nối ren, mặt bích hoặc hàn đối đầu.

• Theo hệ thống ứng dụng: Chuyên dụng cho hệ thống HVAC, lò hơi (Boiler), cụm Chiller, trạm bơm nước và hệ thống đường ống hơi.

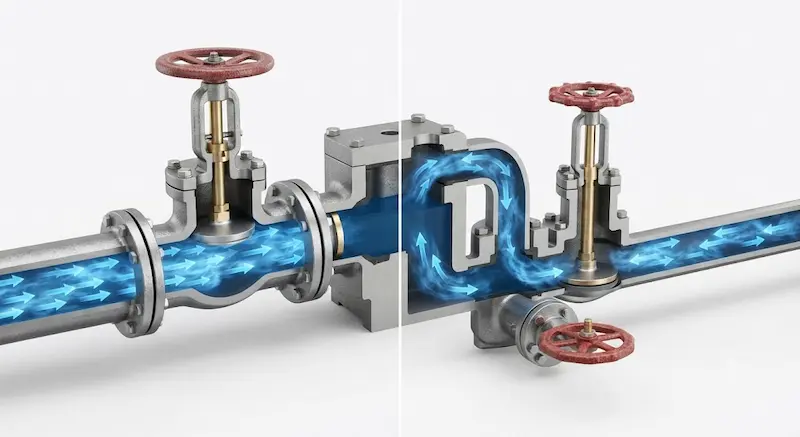

Nguyên lý hoạt động của hệ thống bypass

Quy trình vận hành của một hệ thống đường vòng diễn ra qua các bước đồng bộ:

1. Đường ống chính đang vận hành bình thường để cung cấp lưu chất cho thiết bị.

2. Khi cần bảo trì thiết bị chính, van trên đường chính được đóng lại.

3. Người vận hành tiến hành mở van đường vòng trên đường vòng.

4. Lưu chất được chuyển hướng đi qua đường vòng, giúp duy trì dòng chảy thông suốt.

5. Thiết bị chính được cô lập an toàn để sửa chữa mà không làm gián đoạn toàn hệ thống.

Sở dĩ đường bypass đóng vai trò sống còn là bởi nó giúp triệt tiêu hiện tượng sốc áp khi đóng mở van đột ngột, đồng thời phân phối lại lưu lượng nước hoặc hóa chất một cách linh hoạt, tránh gây áp lực ngược lên máy bơm.

Các thông số kỹ thuật cần quan tâm

Khi lựa chọn van by pass, kỹ sư cần nắm rõ các thông số kỹ thuật cốt lõi sau đây:

• DN (Diameter): Kích thước đường kính danh định phù hợp với đường ống nhánh.

• PN & Working Pressure: Cấp áp lực và áp suất làm việc ổn định của van.

• Maximum Pressure: Giới hạn áp suất chịu đựng tối đa trước khi biến dạng.

• Temperature: Dải nhiệt độ làm việc cho phép của môi chất.

• Cv / Kv: Hệ số lưu lượng, quyết định khả năng qua dòng của van.

• Connection Type & Body Material: Kiểu kết nối và vật liệu chế tạo van.

Van đường vòng khác van giảm áp và van một chiều như thế nào?

Bảng so sánh chi tiết dưới đây giúp bạn phân biệt rõ ràng các thiết bị có vẻ tương đồng này:

Van giảm áp chỉ làm nhiệm vụ bóp dòng để giảm áp lực, còn van một chiều chống chảy ngược. Trong khi đó, van đường vòng đóng vai trò là một tuyến đường giao thông thay thế toàn diện khi nhánh chính gặp sự cố hoặc cần bảo dưỡng.

Van đường vòng được sử dụng ở đâu?

Dòng sản phẩm này hiện diện trong hầu hết các hệ thống kỹ thuật công nghiệp và dân dụng quy mô lớn:

• Hệ thống HVAC & Chiller: Cân bằng lưu lượng nước lạnh qua cụm giàn lạnh khi tải thay đổi đột ngột.

• Trạm máy bơm nước: Tránh hiện tượng quá tải áp suất khi van xả bị khóa kín bất ngờ.

• Lò hơi & hệ thống hơi công nghiệp: Điều phối áp lực hơi nóng qua các trạm giảm áp dự phòng.

• Nhà máy xử lý nước sạch & nước thải: Đảm bảo trạm bơm vận hành liên tục không bị gián đoạn.

• Ngành dầu khí, hóa chất & thực phẩm: Kiểm soát an toàn dòng lưu chất trong các dây chuyền khắt khe.

Khi nào nên sử dụng?

Bạn bắt buộc phải lắp đặt van đường vòng trong các trường hợp: cần bảo trì thiết bị định kỳ, hệ thống có bố trí máy bơm dự phòng song song, cần cân bằng áp suất chênh lệch, hệ thống yêu cầu hoạt động liên tục 24/7 và các đường ống có lắp đặt thiết bị lọc cần xả cặn .

Những sai lầm thường gặp

• Chọn sai kích thước DN khiến lưu lượng qua đường vòng không đáp ứng đủ nhu cầu hệ thống.

• Lắp đặt sai vị trí hoặc ngược chiều dòng chảy quy định.

• Quên khóa van chính khi mở bypass dẫn đến thất thoát lưu chất sai hướng.

• Chọn sai vật liệu van không tương thích với hóa chất hoặc nhiệt độ môi chất.

• Bỏ qua quy trình kiểm tra rò rỉ và không bảo dưỡng định kỳ hệ thống.

Checklist lựa chọn van by pass

Để đảm bảo hiệu quả đầu tư tối ưu, hãy áp dụng checklist tiêu chuẩn sau:

• Xác định chính xác loại môi chất (nước, hóa chất, hơi, dầu).

• Kiểm tra mức áp suất làm việc tối đa của hệ thống.

• Kiểm tra dải nhiệt độ vận hành thực tế.

• Lựa chọn vật liệu thân van phù hợp (gang, thép, inox).

• Chọn đúng kích thước đường kính danh định DN.

• Lựa chọn kiểu kết nối tương thích (ren, mặt bích).

• Kiểm tra các tiêu chuẩn chất lượng sản xuất.

• Lựa chọn thương hiệu cung cấp thiết bị uy tín trên thị trường.

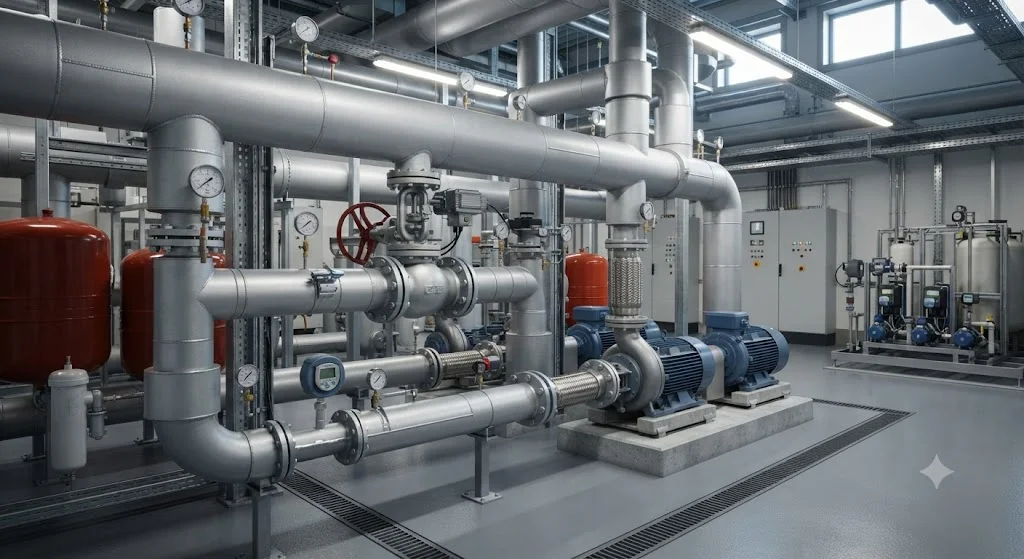

Hướng dẫn lắp đặt và bảo trì

1. Kiểm tra kỹ sơ đồ thiết kế đường ống trước khi tiến hành thi công lắp đặt.

2. Lắp đặt van đường vòng đúng hướng mũi tên chỉ chiều dòng chảy trên thân van.

3. Siết đều tay các bulong mặt bích hoặc mối nối ren để đảm bảo độ kín khít cơ học.

4. Tiến hành kiểm tra độ rò rỉ bằng cách thử áp lực toàn bộ cụm đường vòng.

5. Chạy thử nghiệm hệ thống ở điều kiện áp suất thấp trước khi đưa vào vận hành chính thức.

6. Thực hiện bảo trì, kiểm tra định kỳ van và các mối nối gioăng đệm.

7. Kiểm tra trạng thái đóng/mở của van ngay sau mỗi lần kết thúc quá trình bảo trì thiết bị chính.

Câu hỏi thường gặp

Van by pass dùng để làm gì?

Van dùng để tạo ra đường ống dẫn phụ thay thế (đường vòng), giúp lưu chất vẫn lưu thông bình thường khi thiết bị chính trên đường ống chính phải dừng lại để bảo trì hoặc sửa chữa.

Khi nào cần mở van by pass?

Bạn chỉ mở van này khi cần thực hiện công tác bảo dưỡng thiết bị chính, cần xả bớt áp suất cục bộ hoặc khi hệ thống yêu cầu cân bằng lại lưu lượng nước qua các nhánh tải.

Có nên lắp bypass cho máy bơm không?

Rất nên. Lắp đường bypass cho máy bơm giúp ngăn chặn hiện tượng búa nước, bảo vệ cánh bơm không bị quá tải khi đường ống bị khóa đột ngột và hỗ trợ tháo bơm bảo trì dễ dàng.

Tổng kết

Van by pass là giải pháp kỹ thuật vô cùng quan trọng giúp duy trì dòng chảy liên tục, hỗ trợ đắc lực cho công tác bảo trì thiết bị và bảo vệ toàn bộ hệ thống khỏi các sự cố nguy hiểm do áp suất hoặc gián đoạn vận hành. Việc lựa chọn đúng loại van, kích thước và vật liệu sẽ góp phần nâng cao hiệu quả hoạt động và kéo dài tuổi thọ cho toàn bộ dây chuyền công nghiệp.
