Tiêu chuẩn van PN16: Hướng dẫn lựa chọn và ứng dụng trong hệ thống đường ống

Trong các hệ thống đường ống công nghiệp, ký hiệu van PN16 xuất hiện dày đặc trên thân thiết bị và các thông số mặt bích. Đây là một thông số kỹ thuật cốt lõi giúp đảm bảo sự an toàn và hiệu quả vận hành của toàn bộ hệ thống. Tuy nhiên, nhiều người vận hành và kỹ sư mới vẫn thường nhầm lẫn PN16 là một model van hay một kích thước cụ thể, dẫn đến việc lựa chọn sai cấp áp suất làm việc.

Việc sử dụng van không đúng cấp áp suất là "án tử" cho hệ thống, gây ra rò rỉ lưu chất, giảm tuổi thọ thiết bị và nguy hiểm hơn là gây mất an toàn lao động. Hiểu rõ tiêu chuẩn van công nghiệp PN16 không chỉ là kiến thức kỹ thuật cần thiết mà còn là chìa khóa để tối ưu hóa ngân sách và độ bền cho công trình của bạn. Bài viết này sẽ phân tích chi tiết từ khái niệm đến ứng dụng thực tế, giúp bạn trở thành chuyên gia trong việc lựa chọn thiết bị đường ống.

Van PN16 là gì?

Van PN16 là thuật ngữ chỉ các loại van được thiết kế và chế tạo để đáp ứng tiêu chuẩn áp suất danh nghĩa PN16. Trong đó, "PN" là viết tắt của Pressure Nominal (Áp suất danh nghĩa), một chỉ số theo tiêu chuẩn châu Âu (DIN/EN) dùng để định danh cấp áp suất của các thiết bị đường ống.

Con số 16 biểu thị khả năng chịu áp suất danh nghĩa là 16 bar (tương đương khoảng 1,6 MPa) trong điều kiện nhiệt độ tiêu chuẩn (thường là 20°C). Cần lưu ý rằng van công nghiệp PN16 không phải là tên một loại van đơn lẻ, mà là một "định mức" kỹ thuật. Bất kỳ loại van nào như van bi, van bướm hay van cổng nếu được sản xuất theo tiêu chuẩn PN16 đều phải đảm bảo độ dày thân và độ bền của gioăng chịu được áp lực 16 bar. Đây là cấp áp suất phổ biến nhất trong hệ thống nước sạch, HVAC và các ứng dụng công nghiệp trung bình.

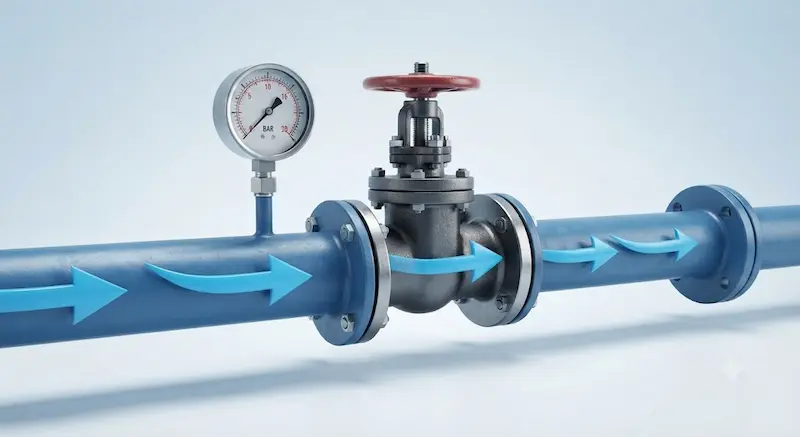

Nguyên lý hoạt động của van công nghiệp PN16

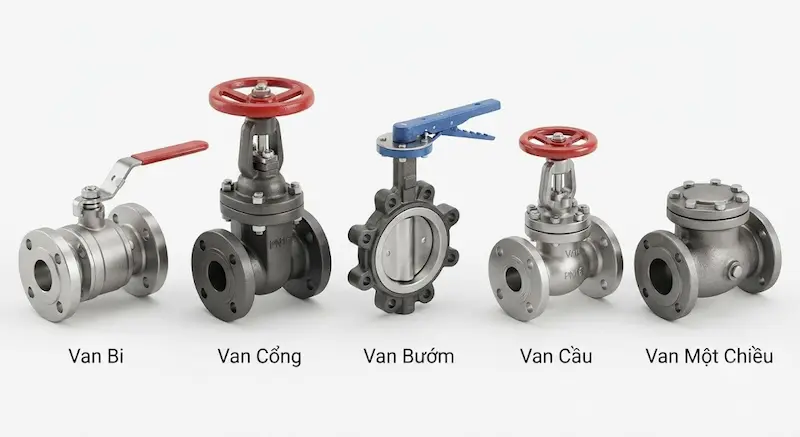

Cần làm rõ rằng PN16 không làm thay đổi nguyên lý vận hành cơ bản của van, mà nó xác định "ngưỡng giới hạn" cho khả năng chịu lực của thiết bị đó. Van công nghiệp PN16 có thể áp dụng cho nhiều chủng loại khác nhau:

• Van bi PN16: Sử dụng viên bi có lỗ khoét để đóng/mở dòng chảy.

• Van bướm PN16: Dùng đĩa van xoay quanh trục để kiểm soát lưu chất.

• Van cổng PN16: Đĩa van trượt dọc để ngắt dòng chảy hoàn toàn.

• Van một chiều PN16: Tự động đóng khi dòng chảy ngược lại.

Tất cả các loại van này khi đạt chuẩn PN16 đều được gia cố thân van và sử dụng vật liệu gioăng kín đạt tiêu chuẩn chịu áp lực cao. Việc tuân thủ tiêu chuẩn này giúp đảm bảo rằng, ngay cả khi hệ thống vận hành ở áp suất đỉnh, van vẫn giữ được độ kín khít, không bị biến dạng hay nứt vỡ, từ đó bảo vệ toàn bộ mạng lưới đường ống khỏi các sự cố rò rỉ đáng tiếc.

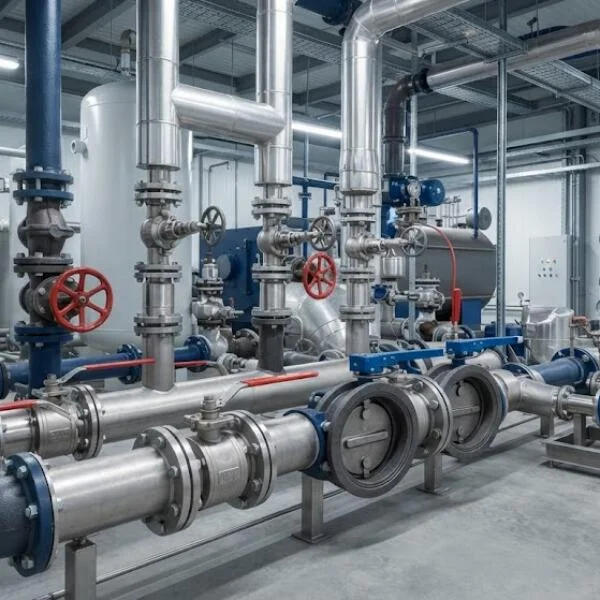

Các loại van PN16 phổ biến hiện nay

Dựa trên chức năng và vật liệu, van công nghiệp PN16 được chia thành nhiều nhóm nhằm tối ưu hóa cho từng môi trường làm việc:

Phân loại theo chức năng:

• Van bi & Van bướm PN16: Phổ biến trong việc đóng ngắt nhanh.

• Van cổng & Van cầu PN16: Chuyên dụng cho các hệ thống đường ống lớn hoặc cần kiểm soát lưu chất chính xác.

• Van một chiều & Van an toàn PN16: Đảm bảo an toàn, chống va đập thủy lực.

Phân loại theo vật liệu:

• Gang/Gang dẻo: Giá thành rẻ, phổ biến cho hệ thống nước sạch.

• Đồng: Chịu ăn mòn tốt, thường dùng trong hệ thống nước sinh hoạt hoặc khí nén nhẹ.

• Inox 304/316: Khả năng chống ăn mòn tuyệt đối, dùng trong thực phẩm, hóa chất.

• Thép carbon: Độ bền cơ học cực cao, chịu được áp suất và nhiệt độ biến thiên lớn.

Việc chọn lựa vật liệu không chỉ dựa trên áp suất mà còn phải tương thích với tính chất ăn mòn của lưu chất (nước, dầu, khí, hóa chất).

Thông số kỹ thuật cần quan tâm

Khi chọn mua các dòng van công nghiệp PN16, khách hàng cần đối chiếu 4 thông số chính:

1. Áp suất danh nghĩa: Luôn đảm bảo hệ thống thực tế nằm trong ngưỡng an toàn của 16 bar.

2. Nhiệt độ làm việc: Đây là yếu tố sống còn. Tại nhiệt độ cao, áp suất chịu đựng của van sẽ giảm xuống. Vì vậy, van công nghiệp PN16 ở 20°C sẽ khác hoàn toàn với PN16 ở 150°C.

3. Kích thước (DN15–DN600): Chọn kích thước phù hợp với lòng ống để tránh gây cản trở dòng chảy.

4. Tiêu chuẩn mặt bích (DIN, EN, BS): Nếu mặt bích van không khớp với mặt bích đường ống, việc lắp đặt sẽ không thể thực hiện được.

Luôn lưu ý rằng, van được thiết kế với hệ số an toàn nhất định, nhưng không nên vận hành liên tục ở ngưỡng giới hạn 16 bar nếu không có bộ lọc hoặc thiết bị bảo vệ áp suất đi kèm.

So sánh van PN16 với PN10 và PN25

Lựa chọn thế nào?

• Dùng PN10 cho các hệ thống cấp nước gia đình, áp thấp.

• Chọn PN16 làm "tiêu chuẩn vàng" cho các dự án công nghiệp, tòa nhà, PCCC.

• Ưu tiên PN25 cho hệ thống nồi hơi, đường ống dẫn dầu áp lực cao hoặc các hệ thống đòi hỏi độ bền khắc nghiệt.

Vì sao van công nghiệp PN16 được sử dụng phổ biến?

Không phải ngẫu nhiên mà van công nghiệp PN16 trở thành thông số chiếm ưu thế trên thị trường. Sự phổ biến của nó xuất phát từ việc cân bằng hoàn hảo giữa hiệu năng và chi phí:

• Đáp ứng đa dạng: Hầu hết các hệ thống cấp thoát nước và HVAC dân dụng/công nghiệp đều vận hành dưới 16 bar.

• Tiêu chuẩn hóa: Nó tương thích hoàn hảo với các tiêu chuẩn mặt bích DIN/EN phổ biến trên thế giới, giúp việc thiết kế và thay thế trở nên dễ dàng.

• Đa dạng lựa chọn: Từ vật liệu gang giá rẻ đến inox cao cấp, nhà sản xuất luôn ưu tiên dòng PN16 làm sản phẩm chủ lực, giúp người mua luôn có sẵn hàng hóa.

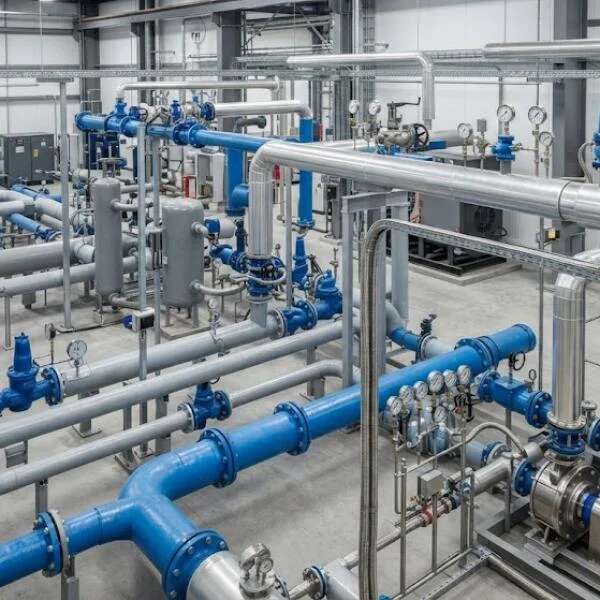

Ứng dụng thực tế

Van công nghiệp PN16 hiện diện trong hầu hết các hạ tầng hiện đại:

• Hệ thống HVAC: Điều khiển dòng nước nóng/lạnh trong các tòa nhà cao tầng.

• PCCC: Các van cổng, van bướm PN16 đảm bảo cấp nước khẩn cấp khi có sự cố.

• Nhà máy thực phẩm/hóa chất: Các dòng van công nghiệp PN16 inox đảm bảo vệ sinh và chống ăn mòn.

• Hệ thống xử lý nước: Kiểm soát lưu lượng nước thải, nước sạch tại các trạm bơm.

Ví dụ, trong một trạm bơm cao áp tòa nhà, các kỹ sư luôn ưu tiên van công nghiệp PN16 để đảm bảo chịu được áp lực đẩy nước từ tầng hầm lên các tầng cao mà không bị rò rỉ.

Những sai lầm thường gặp khi chọn van PN16

Nhiều người mắc phải những sai lầm dẫn đến hỏng hóc đáng tiếc:

• Hiểu nhầm áp suất: Nghĩ rằng PN16 chịu được 16 bar thì có thể dùng thoải mái cho mọi áp suất. Thực tế, cần tính đến áp lực va đập thủy lực.

• Bỏ qua nhiệt độ: Dùng van công nghiệp PN16 thân gang cho hơi nóng áp cao là sai lầm nghiêm trọng gây nứt van.

• Mua hàng không rõ nguồn gốc: Các loại van "giả danh" PN16 thường có độ dày thân thấp, đúc lỗi, dễ gây vỡ khi lắp đặt.

Giải pháp: Luôn yêu cầu catalogue kỹ thuật và các chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng) trước khi chốt đơn hàng.

Checklist lựa chọn van công nghiệp PN16 phù hợp

Trước khi quyết định mua, hãy kiểm tra theo danh sách dưới đây:

• Loại lưu chất là gì (Nước, hóa chất, hay khí)?

• Áp suất làm việc thực tế của hệ thống là bao nhiêu?

• Nhiệt độ làm việc cao nhất là bao nhiêu độ?

• Kích thước đường ống (DN)?

• Tiêu chuẩn mặt bích hiện tại của hệ thống (DIN, EN, hay BS)?

• Vật liệu nào chịu được lưu chất đó?

• Đơn vị cung cấp có xuất được CO/CQ chính hãng không?

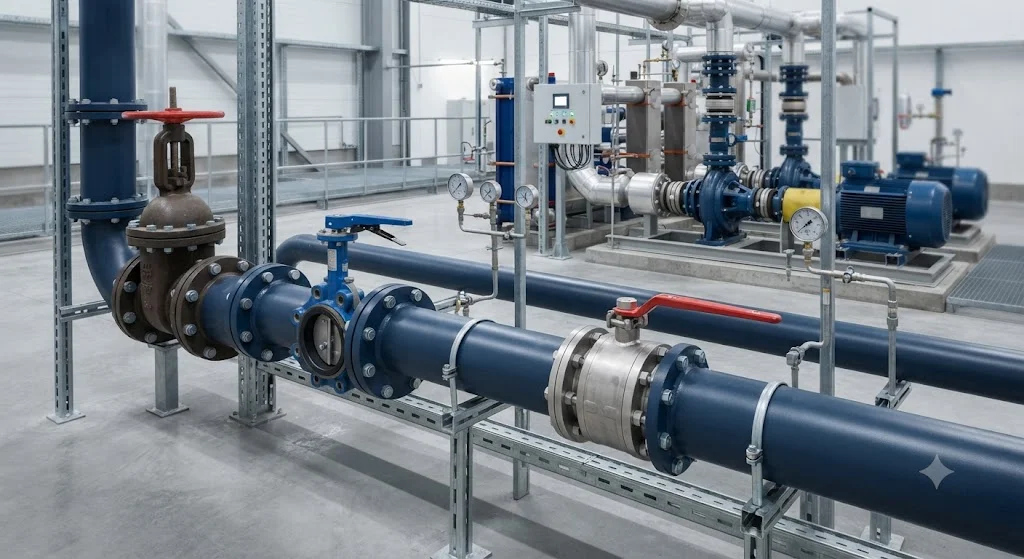

Lưu ý khi lắp đặt và bảo dưỡng

Để van công nghiệp PN16 bền bỉ, quá trình lắp đặt cần tuân thủ:

• Đúng chiều: Chú ý mũi tên hướng dẫn trên thân van.

• Siết bu lông: Dùng cờ lê lực để siết đều, tránh gây ứng suất lên mặt bích.

• Bảo dưỡng: Kiểm tra định kỳ 6 tháng/lần để phát hiện rò rỉ tại gioăng trục.

• Áp suất: Không được vượt ngưỡng thiết kế trong thời gian dài.

FAQ - Câu hỏi thường gặp

PN16 có nghĩa là gì?

 Là ký hiệu áp suất danh nghĩa, chịu được 16 bar ở điều kiện tiêu chuẩn.

Van PN16 chịu được áp suất bao nhiêu bar?

 Tối đa 16 bar (lưu ý nhiệt độ).

PN16 có dùng cho hơi nóng được không?

 Chỉ dùng được nếu là van chất liệu thép hoặc inox chịu nhiệt.

Nên chọn PN16 hay PN25?

 Chọn PN16 nếu hệ thống dưới 16 bar, chọn PN25 cho các hệ thống chịu áp lực cao hơn hoặc an toàn hơn.

Van công nghiệp PN16 có dùng cho hệ thống PCCC không?

 Có, đây là chuẩn áp suất rất phổ biến trong các hệ thống PCCC.

Kết luận

Hiểu đúng và lựa chọn chính xác van PN16 là bước đầu tiên để xây dựng một hệ thống đường ống an toàn, ổn định và hiệu quả kinh tế. Đừng vì tiết kiệm chi phí mà bỏ qua các thông số kỹ thuật quan trọng. Một sản phẩm chất lượng chính hãng không chỉ kéo dài tuổi thọ công trình mà còn giúp bạn giảm thiểu tối đa các rủi ro bảo trì trong tương lai.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van pn16
