Pressure Valve Types: Hướng dẫn chi tiết lựa chọn van áp suất cho hệ thống công nghiệp

Trong các hệ thống đường ống và thiết bị công nghiệp, việc kiểm soát áp suất không chỉ là yêu cầu kỹ thuật mà còn là yếu tố tiên quyết để đảm bảo sự an toàn cho tài sản và con người. Tuy nhiên, trên thị trường hiện nay có rất nhiều pressure valve types khác nhau, khiến việc lựa chọn trở nên phức tạp nếu không có kiến thức chuyên môn.

Việc lựa chọn sai loại van áp suất có thể dẫn đến những hệ quả nghiêm trọng như tình trạng quá áp gây nổ đường ống, hỏng hóc thiết bị đắt tiền, rò rỉ lưu chất gây thất thoát, tăng chi phí bảo trì và giảm hiệu suất vận hành toàn hệ thống. Bài viết này sẽ phân tích chi tiết các loại van áp suất phổ biến, nguyên lý vận hành và checklist giúp bạn lựa chọn thiết bị phù hợp nhất, tối ưu hóa sự an toàn và hiệu quả cho hệ thống của mình.

Vì sao cần hiểu rõ các loại Pressure Valve trước khi lựa chọn?

Van áp suất đóng vai trò như "người gác đền" trong hệ thống đường ống. Mỗi hệ thống đều có ngưỡng chịu áp lực thiết kế riêng; khi áp suất vượt quá ngưỡng này do sự cố bơm, giãn nở nhiệt hoặc lỗi vận hành, van áp suất sẽ tự động can thiệp để đưa hệ thống về trạng thái ổn định.

Việc hiểu đúng về các pressure valve types không chỉ dừng lại ở việc chọn đúng chức năng, mà còn là bài toán về vật liệu, tiêu chuẩn kết nối và áp suất cài đặt (Set Pressure). Một sự nhầm lẫn nhỏ giữa van giảm áp và van an toàn có thể khiến hệ thống mất đi cơ chế bảo vệ khẩn cấp. Hiểu rõ chuyên môn trong lĩnh vực này là cách tốt nhất để các kỹ sư quản lý rủi ro, bảo vệ thiết bị và tiết kiệm đáng kể ngân sách vận hành dài hạn.

Pressure Valve Types là gì?

Pressure Valve Types là thuật ngữ tổng quát dùng để chỉ các loại van điều khiển áp suất trong hệ thống đường ống. Nhiệm vụ của chúng không chỉ là đóng ngắt dòng chảy, mà là kiểm soát, duy trì, giảm hoặc xả áp suất nhằm bảo đảm mọi thiết bị trong hệ thống vận hành trong phạm vi an toàn.

Chức năng chính của các loại van này bao gồm:

• Điều chỉnh áp suất: Duy trì mức áp suất mong muốn bất kể sự thay đổi của áp suất đầu vào.

• Giảm áp: Đưa áp suất cao về mức thấp để phù hợp với thiết bị phía hạ lưu.

• Xả áp: Giải phóng áp suất thừa khi vượt quá ngưỡng cài đặt.

• Duy trì áp suất ổn định: Đảm bảo hệ thống không bị dao động áp suất gây rung lắc đường ống.

• Bảo vệ thiết bị: Ngăn chặn các sự cố nổ, rách màng hoặc vỡ đường ống do quá áp.

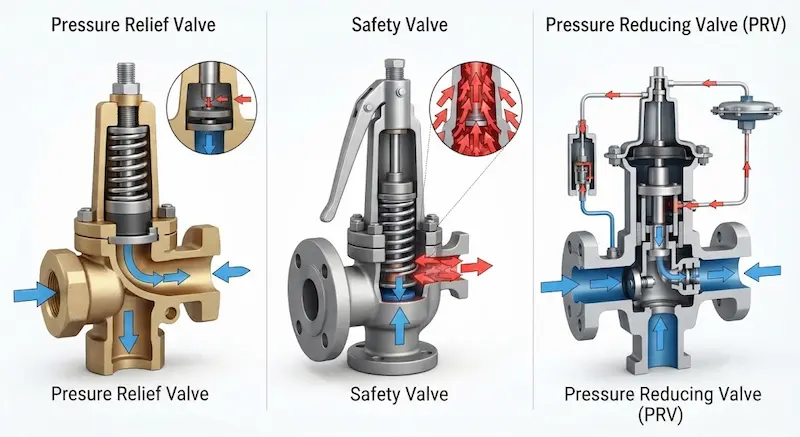

Nguyên lý hoạt động của Pressure Valve

Mặc dù có nhiều thiết kế khác nhau, hầu hết các van áp suất đều vận hành dựa trên sự cân bằng giữa lực từ lưu chất và lực đối kháng từ các bộ phận cơ khí. Các bộ phận chủ chốt bao gồm:

• Lò xo (Spring): Tạo lực nén để giữ van ở trạng thái đóng hoặc mở.

• Màng ngăn (Diaphragm) hoặc Piston: Bộ phận cảm nhận áp suất trực tiếp từ dòng lưu chất.

• Đế van và Cửa van (Valve Seat/Disc): Quyết định việc mở đường thoát hoặc điều tiết lưu lượng.

Quy trình hoạt động: Khi áp suất trong hệ thống tăng lên, lực này sẽ tác động lên màng ngăn hoặc piston, thắng được lực nén của lò xo. Khi đó, van sẽ mở ra để xả lưu chất hoặc giảm lưu lượng đi qua. Khi áp suất giảm xuống mức an toàn, lực lò xo sẽ đẩy van trở lại trạng thái ban đầu. Cơ chế phản hồi tự động này giúp hệ thống tự bảo vệ liên tục mà không cần sự can thiệp từ người vận hành.

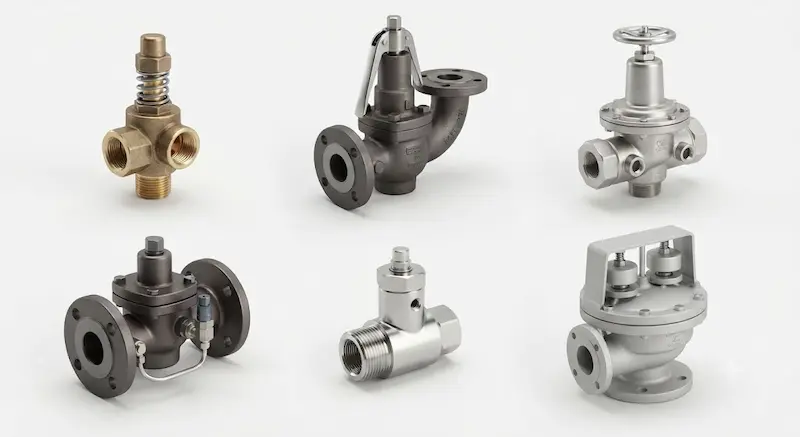

Các loại Pressure Valve phổ biến

Để chọn đúng pressure valve types, bạn cần nắm rõ danh sách các loại van sau:

1. Pressure Relief Valve (Van xả áp): Xả áp khi áp suất tăng cao dần đến mức cài đặt. Thường dùng trong hệ thống nước, thủy lực để bảo vệ đường ống.

2. Safety Valve (Van an toàn): Mở cực nhanh khi áp suất vượt ngưỡng an toàn để xả áp tức thì. Ứng dụng quan trọng trong nồi hơi, hệ thống khí nén áp suất cao.

3. Pressure Reducing Valve (Van giảm áp): Tự động điều chỉnh áp suất đầu ra thấp hơn đầu vào, giúp bảo vệ các thiết bị nhạy cảm phía hạ lưu.

4. Pressure Regulating Valve (Van điều áp): Duy trì áp suất ổn định trong dây chuyền sản xuất công nghiệp, đảm bảo độ chính xác cho máy móc.

5. Pressure Sustaining Valve (Van duy trì áp suất): Giữ áp suất đầu vào ở mức tối thiểu để ưu tiên cấp lưu chất cho các nhánh quan trọng.

6. Back Pressure Valve (Van duy trì áp ngược): Duy trì áp lực ổn định cho các thiết bị như máy bơm, tránh tình trạng bơm chạy không tải.

7. Pressure Vacuum Relief Valve (Van chống chân không và quá áp): Bảo vệ các bể chứa khỏi tình trạng bị nổ do áp quá cao hoặc bị móp do chân không quá mức.

Thông số kỹ thuật cần quan tâm

Khi tìm hiểu về pressure valve types, các chuyên gia luôn xem xét kỹ lưỡng:

• Áp suất cài đặt (Set Pressure): Ngưỡng áp suất mà van bắt đầu tác động.

• Lưu lượng (Cv/Kv): Khả năng thông lưu lượng của van, quyết định kích thước van cần thiết.

• Vật liệu thân van & Gioăng: Phải tương thích với lưu chất (thép cho hơi, inox cho hóa chất, đồng cho nước).

• Nhiệt độ làm việc: Ảnh hưởng trực tiếp đến độ bền gioăng và tính chất vật liệu lò xo.

• Kiểu kết nối: Ren hoặc mặt bích theo tiêu chuẩn ANSI, ASME, DIN, ISO.

Việc chọn thông số chuẩn xác giúp van vận hành đúng thiết kế, tránh tình trạng "van không nhạy" hoặc "van rò rỉ sớm".

So sánh các loại Pressure Valve

Việc nắm rõ bảng so sánh này giúp bạn xác định được loại van cần dùng dựa trên mục đích bảo vệ hay điều tiết hệ thống.

Tại sao cần lựa chọn đúng loại Pressure Valve?

Việc lựa chọn đúng loại van mang lại lợi ích kép:

• An toàn tuyệt đối: Tránh các tai nạn lao động nghiêm trọng do cháy nổ.

• Tối ưu chi phí: Giảm chi phí thay thế linh kiện và chi phí bảo trì.

• Tiết kiệm năng lượng: Giảm thất thoát lưu chất và tối ưu công suất bơm.

• Tuổi thọ thiết bị: Thiết bị hạ lưu được vận hành ổn định, không bị sốc áp.

• Tuân thủ tiêu chuẩn: Đảm bảo hệ thống đạt chuẩn kiểm định kỹ thuật (ISO, ASME).

Ứng dụng thực tế

Các loại van áp suất được ứng dụng hầu như trong mọi lĩnh vực công nghiệp:

• Hệ thống cấp nước: Van giảm áp giúp bảo vệ đường ống tại các tòa nhà cao tầng.

• Hệ thống hơi (Boiler): Van an toàn là bắt buộc để ngăn chặn nổ nồi hơi.

• Hóa chất/Dược phẩm: Các van inox ngăn chặn quá áp trong các bồn chứa dung môi dễ cháy.

• Khí nén: Van xả áp giúp bảo vệ các bình chứa khí nén sau máy nén.

Ví dụ: Tại các nhà máy hóa chất, việc sử dụng van chống chân không giúp bảo vệ bồn chứa khỏi sự sụp đổ khi rút chất lỏng ra quá nhanh.

Những sai lầm thường gặp khi lựa chọn

Các sai lầm phổ biến bao gồm:

• Chọn sai áp suất cài đặt: Van không mở khi cần thiết hoặc mở quá sớm gây lãng phí.

• Chọn sai kích thước: Van quá nhỏ không xả kịp lưu lượng gây quá áp, van quá lớn gây rung lắc (hunting).

• Không tính đến nhiệt độ: Gioăng cao su thông thường sẽ hỏng ngay lập tức trong hệ thống hơi nóng.

• Không bảo trì định kỳ: Van có thể bị đóng cặn dẫn đến tình trạng "chết" không hoạt động khi gặp sự cố.

Giải pháp: Luôn sử dụng phần mềm tính toán lưu lượng từ nhà sản xuất hoặc tham khảo chuyên gia kỹ thuật trước khi quyết định.

Checklist lựa chọn Pressure Valve phù hợp

Trước khi mua, hãy kiểm tra danh sách này:

•  Áp suất làm việc thường xuyên và áp suất tối đa?

•  Loại lưu chất là gì (khí, nước, hơi, hóa chất)?

•  Nhiệt độ môi trường và lưu chất?

•  Kích thước đường ống (DN)?

•  Tiêu chuẩn kết nối (ANSI, DIN, JIS)?

•  Vật liệu thân van có chịu được lưu chất không?

•  Chu kỳ bảo trì yêu cầu?

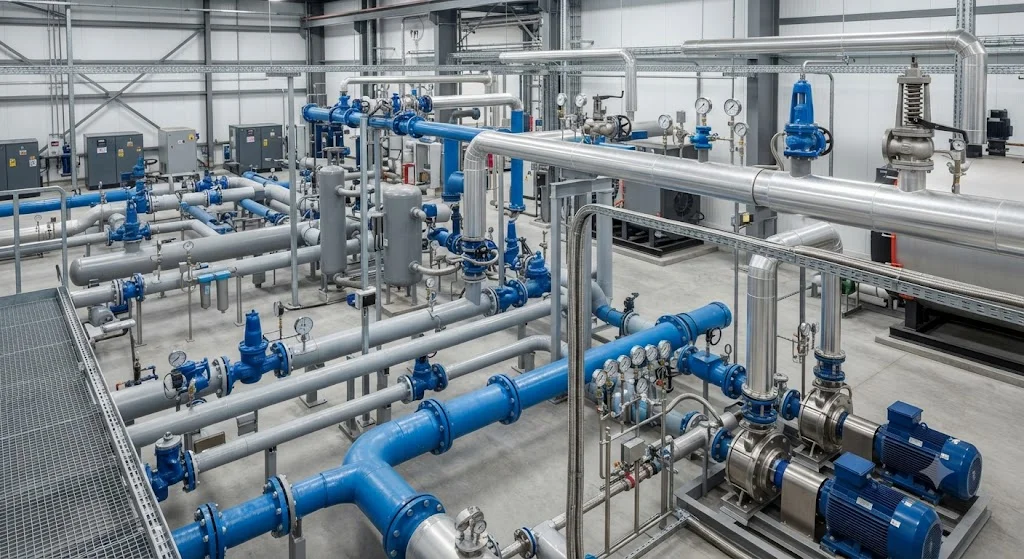

Lưu ý khi lắp đặt và bảo dưỡng

• Lắp đặt: Lắp theo đúng chiều dòng chảy được chỉ dẫn bởi mũi tên trên thân van.

• Hiệu chuẩn: Cần thực hiện kiểm định áp suất xả tại trạm chuyên dụng trước khi lắp.

• Bảo dưỡng: Kiểm tra định kỳ lò xo, vệ sinh đế van và thay gioăng nếu thấy dấu hiệu rò rỉ.

• Định kỳ: Thực hiện xả áp kiểm tra (manual test) định kỳ theo khuyến nghị của hãng.

FAQ - Câu hỏi thường gặp

Pressure valve types khác gì Safety Valve?

 Relief Valve mở từ từ theo tỷ lệ áp suất, còn Safety Valve mở tức thời 100% để xả nhanh.

Làm sao chọn đúng loại van?

 Xác định mục đích: Bạn cần giảm áp (Reducing) hay bảo vệ quá áp (Safety/Relief)?

Pressure Valve nào phù hợp cho hệ thống nước?

 Van giảm áp (Reducing Valve) là lựa chọn phổ biến nhất để ổn định áp suất cho tòa nhà.

Bao lâu nên kiểm tra van áp suất?

 Thông thường là 6 - 12 tháng tùy vào độ khắc nghiệt của môi trường.

Kết luận: Làm thế nào để lựa chọn đúng Pressure Valve cho hệ thống?

Mỗi loại pressure valve types đều được thiết kế cho một chức năng riêng biệt. Không có loại van "vạn năng" cho mọi ứng dụng. Hiểu rõ đặc điểm, thông số và điều kiện vận hành là chìa khóa giúp bạn xây dựng một hệ thống an toàn, ổn định và hiệu quả kinh tế.
