Giải Pháp Tốc Độ Tối Ưu Với Van Tiết Lưu 1 Chiều: Cấu Tạo Và Nguyên Lý

Trong các dây chuyền tự động hóa hiện đại, việc vận hành các cơ cấu chấp hành như xi lanh khí nén hay động cơ thủy lực đòi hỏi độ chính xác cực cao về tốc độ chuyển động. Nếu không có giải pháp điều tiết lưu lượng hợp lý, các thiết bị sẽ di chuyển quá nhanh, gây va đập mạnh làm hỏng hóc cơ khí và giảm tuổi thọ toàn hệ thống. Van tiết lưu một chiều chính là linh kiện cốt lõi giải quyết trọn vẹn bài toán này, giúp kiểm soát lưu chất chặt chẽ và đảm bảo nhịp làm việc trơn tru. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo kỹ thuật cho đến phương pháp lựa chọn thiết bị chuẩn xác nhất.

Vì Sao Van Tiết Lưu Một Chiều Được Sử Dụng Phổ Biến Trong Hệ Thống Khí Nén?

Trong quá trình vận hành khí nén hoặc thủy lực, tốc độ của dòng lưu chất đóng vai trò quyết định đến tính ổn định của thiết bị chấp hành. Nếu lưu lượng không được điều chỉnh, áp lực khí nén dồn đột ngột sẽ khiến xi lanh lao đi với tốc độ cao, gây rung chấn, tiếng ồn lớn và mài mòn các gioăng phớt bên trong.

Sự xuất hiện của van tiết lưu một chiều cho phép người vận hành bóp nhỏ lưu lượng theo một chiều để hãm tốc độ xi lanh, trong khi vẫn cho phép dòng khí đi tự do ở chiều ngược lại. Nếu bỏ qua thiết bị này, hệ thống tự động hóa của bạn sẽ liên tục đối mặt với rủi ro hỏng hóc cơ học, thất thoát năng lượng và gián đoạn sản xuất nghiêm trọng.

Van Tiết Lưu 1 Chiều Là Gì?

Van tiết lưu 1 chiều là thiết bị cơ khí chuyên dụng kết hợp giữa van tiết lưu điều chỉnh lưu lượng và van một chiều, có chức năng bóp nhỏ dòng chảy theo một hướng nhất định và cho phép lưu chất đi qua tự do theo chiều ngược lại. Cấu tạo của van gồm thân chứa kim chỉnh lưu lượng, lò xo và bi van linh hoạt. Chức năng chính của linh kiện này là điều tiết tốc độ dịch chuyển của xi lanh khí nén hoặc động cơ thủy lực một cách mượt mà.

Nguyên Lý Hoạt Động Của Van Tiết Lưu Một Chiều

Cơ chế vận hành của van dựa trên sự kết hợp nhịp nhàng giữa rãnh tiết lưu và cụm van một chiều bên trong thân. Khi dòng khí di chuyển theo chiều phải đi qua van tiết lưu, bi van bị đẩy đóng lại, buộc luồng khí phải lách qua khe hở nhỏ do kim tiết lưu định hình, từ đó làm giảm tốc độ dòng chảy.

Ngược lại, khi dòng khí đổi chiều đi theo hướng ngược lại, áp lực dòng khí sẽ đẩy bật bi van ra khỏi đế, tạo ra một không gian lưu thông lớn cho phép khí đi qua tự do mà không gặp bất kỳ lực cản đáng kể nào.

Cấu Tạo Của Van Tiết Lưu Một Chiều

Để đảm bảo hiệu suất điều chỉnh tinh vi và độ bền bỉ trong môi trường áp lực cao, cấu tạo chi tiết của van tiết lưu một chiều gồm các bộ phận chủ chốt:

• Thân van: Khung đúc nguyên khối từ đồng thau, hợp kim nhôm hoặc nhựa kỹ thuật chịu lực.

• Kim tiết lưu: Thanh kim loại vát nhọn dùng để thay đổi tiết diện khe hở dòng chảy.

• Vít điều chỉnh: Núm vặn cơ học giúp người dùng vặn nông hoặc sâu kim tiết lưu theo ý muốn.

• Bi van hoặc đĩa van: Bộ phận chặn dòng khí để ép lưu chất qua khe hở hẹp ở một chiều.

• Lò xo: Bộ phận đàn hồi đẩy bi van về trạng thái ban đầu khi đảo chiều dòng chảy.

• Gioăng làm kín: Vòng đệm cao su tổng hợp chống rò rỉ khí hoặc dầu ra môi trường bên ngoài.

• Đầu nối ren hoặc nối nhanh: Thiết kế chuẩn xác giúp liên kết chặt chẽ với đường ống hoặc cổng thiết bị.

Các Loại Van Tiết Lưu Một Chiều Phổ Biến

Thị trường cung cấp nhiều phiên bản đa dạng nhằm đáp ứng chính xác yêu cầu kỹ thuật của từng dự án:

• Phân loại theo môi trường:

  • Van tiết lưu khí nén (vận hành với áp suất khí nén thông thường).

  • Van tiết lưu thủy lực (chuyên dụng cho dầu ép áp lực cao).

• Phân loại theo kiểu kết nối: Ren ngoài (gắn trực tiếp vào xi lanh), ren trong, và đầu nối nhanh push-in fitting tiện lợi cho ống dây mềm.

• Phân loại theo vật liệu: Đồng thau (phổ biến, chống gỉ tốt), Inox (chống ăn mòn cao), hợp kim nhôm (nhẹ, bền), và nhựa kỹ thuật.

Thông Số Kỹ Thuật Của Van Tiết Lưu Một Chiều

Việc nắm bắt các thông số kỹ thuật giúp quá trình chọn mua đạt độ tương thích tuyệt đối với hệ thống:

So Sánh Van Tiết Lưu Một Chiều Với Các Loại Van Khác

Bảng so sánh chi tiết dưới đây giúp làm rõ ưu thế chuyên biệt của dòng van điều tiết tốc độ:

Nhờ sự kết hợp độc đáo giữa tính năng chặn dòng ngược và tinh chỉnh tốc độ, thiết bị này là trợ thủ không thể thiếu trong các mạch điều khiển truyền động.

Tại Sao Nên Sử Dụng Van Tiết Lưu Một Chiều?

Sự tin dùng của các kỹ sư đối với thiết bị này xuất phát từ những ưu điểm kỹ thuật vượt trội:

• Điều chỉnh tốc độ dịch chuyển của xi lanh khí nén một cách mượt mà và chuẩn xác theo yêu cầu dây chuyền.

• Giảm thiểu tối đa va đập cơ khí tại các điểm hành trình cuối của xi lanh, bảo vệ kết cấu máy.

• Tăng cường tuổi thọ đáng kể cho toàn bộ các thiết bị chấp hành và gioăng phớt liên quan.

• Tối ưu hóa lượng khí nén tiêu thụ, tránh lãng phí năng lượng trong suốt quá trình vận hành.

• Cấu trúc nhỏ gọn, núm vặn trực quan giúp việc tinh chỉnh và lắp đặt trở nên vô cùng đơn giản.

Van Tiết Lưu Một Chiều Được Sử Dụng Trong Những Hệ Thống Nào?

Sự đa dạng về kích thước và chất liệu giúp thiết bị hiện diện rộng rãi trong nhiều lĩnh vực công nghiệp trọng điểm:

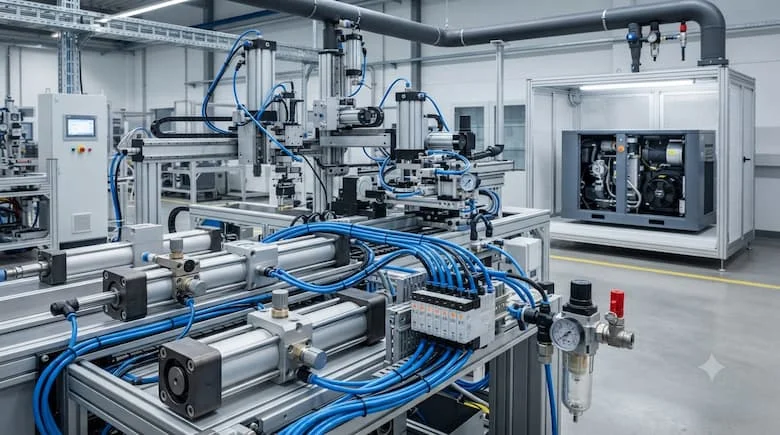

• Hệ thống xi lanh khí nén: Lắp trực tiếp tại các cửa cấp khí để hãm tốc độ tiến và lùi của trục xilanh.

• Máy đóng gói & Dán màng: Điều khiển nhịp nâng hạ của các cơ cấu kẹp sản phẩm chính xác từng mili-giây.

• Robot công nghiệp: Hỗ trợ các cánh tay robot chuyển động êm ái, tránh giật cục khi gắp thả linh kiện.

• Dây chuyền tự động hóa: Tích hợp trong các bàn xoay, băng tải phân loại sản phẩm tốc độ cao.

• Máy ép cơ khí & Thủy lực: Kiểm soát hành trình ép xuống của trục thủy lực để bảo vệ phôi sản phẩm.

• Thiết bị y tế & Điện tử: Đảm bảo các cơ cấu chuyển động nhạy bén trong không gian phòng sạch.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Tiết Lưu Một Chiều

Việc lựa chọn hoặc sử dụng sai kỹ thuật có thể dẫn đến hậu quả nghiêm trọng trong quá trình vận hành:

• Lắp ngược chiều van khiến chức năng tiết lưu bị vô hiệu hóa, xi lanh chuyển động giật cục không kiểm soát.

• Điều chỉnh vít quá kín khiến dòng khí bị nghẹt hoàn toàn, xi lanh không thể di chuyển được.

• Chọn sai kích thước ren kết nối, gây rò rỉ áp suất lớn tại các điểm tiếp giáp ống dây.

• Không vệ sinh nguồn khí định kỳ, để cặn bẩn bám kẹt vào khe kim tiết lưu gây mất ổn định lưu lượng.

• Chọn sai vật liệu van khi ứng dụng trong môi trường có hóa chất hoặc độ ẩm khắc nghiệt.

• Không kiểm tra áp suất làm việc thực tế của hệ thống dẫn đến quá tải linh kiện.

Hướng Dẫn Lắp Đặt Và Điều Chỉnh Van Tiết Lưu Một Chiều

Quy trình thi công chuẩn kỹ thuật giúp thiết bị đạt tuổi thọ tối đa và vận hành bền bỉ:

1. Xác định chiều dòng chảy: Quan sát ký hiệu mũi tên và sơ đồ tiết lưu được khắc trên thân van.

2. Lắp đúng hướng mũi tên: Đảm bảo chiều tiết lưu hướng đúng vào cổng cấp khí của xi lanh cần hãm tốc độ.

3. Siết ren đúng lực: Dùng dụng cụ phù hợp vặn chặt ren kết nối, kết hợp băng tan để chống rò rỉ khí.

4. Khởi động hệ thống: Cấp áp lực khí nén từ từ vào toàn bộ mạch điều khiển.

5. Điều chỉnh vít tiết lưu: Xoay nhẹ núm vặn để mở rộng hoặc thu hẹp khe hở dòng chảy theo tốc độ mong muốn.

6. Kiểm tra tốc độ xi lanh: Quan sát chu kỳ hoạt động thực tế của xi lanh cho đến khi đạt độ êm ái tối ưu.

7. Theo dõi và tinh chỉnh: Khóa đai ốc hãm vị trí vít chỉnh để cố định thông số sau khi hoàn tất.

Checklist Chọn Mua Van Tiết Lưu 1 Chiều

• Đúng kích thước ren kết nối (M5, G1/8", G1/4", v.v.).

• Đúng dải lưu lượng khí nén hoặc lưu chất yêu cầu của hệ thống.

• Đúng áp suất làm việc định mức của thiết bị.

• Đúng vật liệu chế tạo phù hợp với môi trường thực tế (đồng, nhôm, inox).

• Phù hợp hoàn toàn với môi trường khí nén hoặc thủy lực.

• Lựa chọn thương hiệu thiết bị tự động hóa uy tín.

• Có đầy đủ chứng nhận chất lượng và xuất xứ (CO/CQ).

• Đi kèm chính sách bảo hành chính hãng rõ ràng.

Câu Hỏi Thường Gặp Về Van Tiết Lưu 1 Chiều

1.Van tiết lưu 1 chiều là gì?

Đây là thiết bị kết hợp giữa van một chiều và van tiết lưu, cho phép điều chỉnh tốc độ dòng chảy theo một chiều bằng vít vặn và cho dòng khí lưu thông tự do ở chiều ngược lại.

2.Van tiết lưu 1 chiều khác van một chiều như thế nào?

Van một chiều chỉ có chức năng đóng mở hoàn toàn để chặn dòng khí ngược mà không thể tinh chỉnh lưu lượng; trong khi van tiết lưu một chiều tích hợp kim chỉnh giúp bóp nhỏ dòng khí để kiểm soát tốc độ xi lanh.

3.Có thể điều chỉnh lưu lượng theo cả hai chiều không?

Không, dòng van này chỉ tiết lưu lưu lượng ở một chiều duy nhất được định hình qua cơ chế van một chiều; chiều ngược lại dòng chảy sẽ đi qua hoàn toàn tự do.

4.Van tiết lưu 1 chiều có dùng cho thủy lực được không?

Có, nhưng bạn cần chọn đúng chủng loại van tiết lưu thủy lực chuyên dụng chịu được áp suất dầu ép cao thay vì dùng các dòng van khí nén thông thường.

5.Bao lâu nên bảo trì van một lần?

Bạn nên kiểm tra, xả nước ngưng tụ và vệ sinh định kỳ từ 6 đến 12 tháng một lần để đảm bảo khe hở kim tiết lưu không bị kẹt bởi cặn bẩn.

Kết Luận

Tóm lại, van tiết lưu 1 chiều là linh kiện điều khiển không thể thiếu giúp tối ưu hóa tốc độ vận hành, triệt tiêu va đập cơ khí và kéo dài tuổi thọ cho các cơ cấu chấp hành trong hệ thống tự động hóa. Việc đầu tư đúng chủng loại kích thước và vật liệu chất lượng cao sẽ giúp doanh nghiệp sở hữu dây chuyền vận hành êm ái, an toàn và tiết kiệm chi phí dài hạn.
