Giải Pháp Đảm Bảo Áp Suất Với Van Khí Nén 1 Chiều: Cấu Tạo, Nguyên Lý Và Ứng Dụng

Trong các hệ thống tự động hóa sử dụng năng lượng khí nén, việc duy trì áp suất ổn định và ngăn chặn tuyệt đối tình trạng dòng khí chảy ngược là điều kiện tiên quyết để bảo vệ toàn bộ thiết bị. Van khí nén một chiều chính là linh kiện cơ khí cốt lõi giúp giải quyết trọn vẹn bài toán này, đảm bảo luồng khí di chuyển theo đúng quỹ đạo kỹ thuật. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo kỹ thuật cho đến phương pháp lựa chọn thiết bị chuẩn xác nhất cho hệ thống của bạn.

Vì Sao Van Khí Nén Một Chiều Là Thiết Bị Quan Trọng Trong Hệ Thống Khí Nén?

Trong quá trình vận hành, hiện tượng khí nén chảy ngược từ mạch tải về máy nén khi hệ thống dừng đột ngột rất dễ xảy ra, gây sụt áp, tổn thất năng lượng và làm mài mòn các chi tiết cơ học bên trong máy bơm.

Việc lắp đặt van khí nén một chiều đóng vai trò như một "van an toàn một chiều" giúp cố định hướng đi của dòng khí, ngăn chặn hiệu quả hiện tượng tụt áp suất và bảo vệ an toàn cho các thiết bị chấp hành như xi lanh hay van điện từ. Nếu bỏ qua thiết bị này, hệ thống của bạn sẽ liên tục đối mặt với rủi ro thất thoát năng lượng, giảm tuổi thọ máy nén khí và gián đoạn dây chuyền sản xuất nghiêm trọng.

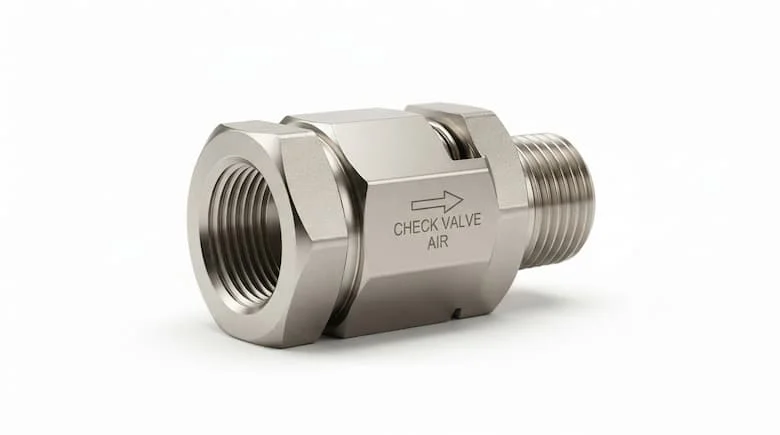

Van Khí Nén 1 Chiều Là Gì?

Van khí nén 1 chiều là loại van cơ học tự động chỉ cho phép dòng khí nén đi qua theo một hướng nhất định và hoàn toàn khóa kín khi có dòng khí hoặc áp lực chuyển động theo hướng ngược lại. Cấu tạo cơ bản của thiết bị bao gồm thân van, lò xo đàn hồi và bi van hoặc lá lật. Chức năng cốt lõi của linh kiện này là định hướng dòng lưu chất khí, bảo vệ máy nén và duy trì áp suất ổn định cho toàn bộ mạch khí nén.

Nguyên Lý Hoạt Động Của Van Khí Nén Một Chiều

Cơ chế vận hành của van dựa trên sự chênh lệch áp suất của dòng khí tác động lên bộ phận chặn bên trong. Khi áp suất dòng khí từ cửa vào lớn hơn lực cản của lò xo, bi van hoặc đĩa van sẽ bị đẩy lùi về phía sau, mở rộng đường ống cho khí nén đi qua.

Ngược lại, khi dòng khí đổi chiều hoặc áp suất phía đầu ra lớn hơn, lực đẩy kết hợp với độ đàn hồi của lò xo sẽ ép chặt bi van vào đế van, bịt kín hoàn toàn đường thoát khí ngược lại, đảm bảo hệ thống luôn giữ được áp suất ổn định.

Cấu Tạo Của Van Khí Nén Một Chiều

Để đảm bảo hiệu suất chịu áp lực cao và độ bền bỉ trong môi trường khí nén liên tục, cấu tạo chi tiết của van khí nén một chiều gồm các bộ phận chủ chốt:

• Thân van: Khung đúc nguyên khối từ đồng thau, hợp kim nhôm, inox hoặc nhựa kỹ thuật chịu lực cao.

• Lò xo: Bộ phận đàn hồi bằng thép không gỉ, chịu trách nhiệm đẩy đĩa van về vị trí đóng khi hết áp lực khí.

• Bi van hoặc đĩa van: Bộ phận trực tiếp đóng mở, ngăn dòng khí chảy ngược dựa trên áp lực tác động.

• Gioăng làm kín: Vòng đệm cao su tổng hợp chống rò rỉ khí thoát ra ngoài các khe hở.

• Đầu ren hoặc đầu nối nhanh: Thiết kế chuẩn xác giúp kết nối trực tiếp với ống dây khí nén hoặc cổng thiết bị.

• Cửa vào và cửa ra: Hai đầu thông lưu được thiết kế theo các tiêu chuẩn kích thước ren phổ biến.

Các Loại Van Khí Nén Một Chiều Phổ Biến

Thị trường cung cấp nhiều phiên bản đa dạng nhằm đáp ứng chính xác yêu cầu kỹ thuật của từng dự án:

• Phân loại theo cấu tạo:

  • Van dạng bi (sử dụng bi tròn chặn dòng khí).

  • Van lá lật (sử dụng bản lề lá mỏng đóng mở linh hoạt).

  • Van piston (dùng cho các hệ thống lưu lượng lớn).

• Phân loại theo kiểu kết nối: Ren ngoài, ren trong, hoặc đầu nối nhanh (push-in fitting) tiện lợi cho việc tháo lắp dây dẫn.

• Phân loại theo vật liệu: Đồng thau (phổ biến, chống gỉ tốt), Inox (chuyên dụng cho môi trường ăn mòn), Nhôm (nhẹ, bền), và nhựa kỹ thuật.

Thông Số Kỹ Thuật Của Van Khí Nén Một Chiều

Việc nắm bắt các thông số kỹ thuật giúp quá trình chọn mua đạt độ tương thích tuyệt đối với hệ thống:

So Sánh Van Khí Nén Một Chiều Với Các Loại Van Khí Nén Khác

Bảng so sánh chi tiết dưới đây giúp làm rõ ưu thế chuyên biệt của dòng van một chiều:

Nhờ thiết kế chuyên biệt nhằm chống dòng chảy ngược đơn thuần, linh kiện này luôn là trang bị bắt buộc tại các điểm giao cắt áp lực trong mạch khí nén.

Tại Sao Nên Sử Dụng Van Khí Nén Một Chiều?

Sự tin dùng của các kỹ sư đối với thiết bị này xuất phát từ những ưu điểm kỹ thuật vượt trội:

• Ngăn chặn hoàn toàn hiện tượng khí nén hồi ngược làm đảo chiều quay hoặc hư hại đầu nén của máy bơm.

• Bảo vệ an toàn tối đa cho hệ thống xi lanh khí nén trước các xung lực ngược đột ngột.

• Giảm thiểu đáng kể hiện tượng thất thoát áp suất, duy trì hiệu suất vận hành ổn định cho toàn dây chuyền.

• Tăng cường độ ổn định và tuổi thọ cho toàn bộ các thiết bị tự động hóa đi kèm.

• Thiết kế nhỏ gọn, dễ dàng lắp đặt trực tiếp trên đường ống hoặc tích hợp vào các cụmmanifold.

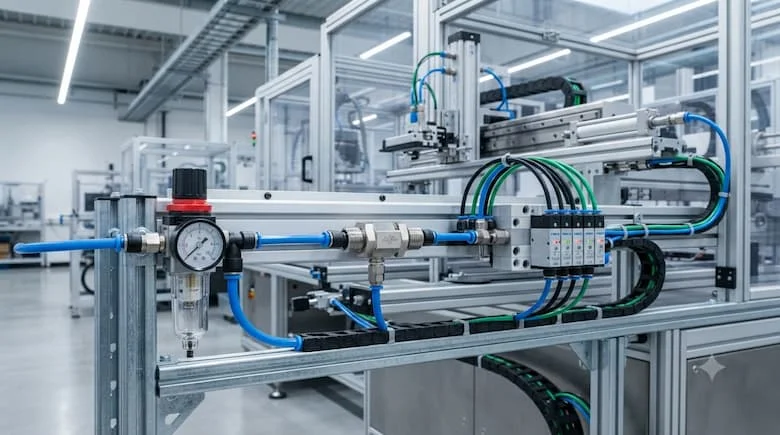

Van Khí Nén Một Chiều Được Sử Dụng Trong Những Hệ Thống Nào?

Sự đa dạng về kích thước và chất liệu giúp thiết bị hiện diện rộng rãi trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống máy nén khí: Lắp đặt tại đường ống xả từ đầu nén vào bình tích áp để giữ áp suất trong bình.

• Hệ thống xi lanh khí nén: Hỗ trợ mạch điều khiển tốc độ và hành trình làm việc của cơ cấu chấp hành.

• Robot công nghiệp: Đảm bảo nguồn cấp áp lực ổn định cho các cánh tay robot thao tác chính xác.

• Máy đóng gói & Máy ép: Kiểm soát nhịp đóng mở nhanh của các xilanh kẹp sản phẩm.

• Dây chuyền tự động hóa: Tích hợp trong các bệ trượt, băng tải khí nén tốc độ cao.

• Thiết bị y tế & Công nghệ thực phẩm: Đảm bảo nguồn khí sạch không bị nhiễm bẩn ngược dòng.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Khí Nén Một Chiều

Việc lựa chọn hoặc sử dụng sai kỹ thuật có thể dẫn đến hậu quả nghiêm trọng trong quá trình vận hành:

• Lắp ngược chiều mũi tên trên thân van khiến dòng khí bị chặn hoàn toàn, hệ thống không thể hoạt động.

• Chọn sai dải áp suất làm việc khiến van bị quá tải, rách gioăng hoặc không mở được cửa van.

• Chọn sai kích thước ren kết nối, gây rò rỉ khí nén tại các mối nối đường ống.

• Không vệ sinh nguồn khí định kỳ, để hơi nước và bụi bẩn bám dính làm kẹt bi van bên trong.

• Chọn sai vật liệu van khi ứng dụng trong môi trường có hóa chất ăn mòn mạnh.

• Bỏ qua bước kiểm tra độ kín sau khi lắp đặt, dẫn đến hao hụt áp suất âm thầm.

Hướng Dẫn Lắp Đặt Van Khí Nén 1 Chiều

Quy trình thi công chuẩn kỹ thuật giúp thiết bị đạt tuổi thọ tối đa và vận hành bền bỉ:

1. Kiểm tra chiều mũi tên: Quan sát ký hiệu hướng dòng chảy được khắc nổi rõ ràng trên thân van.

2. Chọn đúng ren kết nối: Đảm bảo kích thước ren của van tương thích hoàn toàn với đầu nối ống khí.

3. Làm sạch đường ống khí: Vệ sinh sạch sẽ mạt kim loại, dầu thừa và bụi bẩn bên trong đoạn ống chuẩn bị lắp.

4. Lắp đúng chiều dòng khí: Xoay van sao cho hướng mũi tên trùng khớp tuyệt đối với chiều di chuyển của khí nén.

5. Kiểm tra độ kín: Dùng keo lót ren hoặc băng tan quấn kỹ, sau đó dùng dung dịch xà phòng kiểm tra bọt khí tại mối nối.

6. Chạy thử hệ thống: Cấp áp lực từ từ và theo dõi đồng hồ đo áp để đảm bảo van thông khí tốt.

7. Theo dõi áp suất: Kiểm tra ổn định áp suất toàn mạch trong vài chu kỳ vận hành đầu tiên.

Checklist Chọn Mua Van Khí Nén 1 Chiều

• Đúng kích thước ren kết nối (M5, G1/4", G3/8", v.v.).

• Đúng dải áp suất làm việc định mức của hệ thống khí.

• Đúng vật liệu chế tạo phù hợp với môi trường thực tế (đồng, nhôm, inox).

• Đúng lưu lượng khí nén yêu cầu của tải.

• Đúng kiểu kết nối (ren hoặc cắm ống nhanh push-in).

• Lựa chọn thương hiệu thiết bị khí nén uy tín trên thị trường.

• Có đầy đủ chứng nhận chất lượng và xuất xứ (CO/CQ).

• Đi kèm chính sách bảo hành chính hãng rõ ràng.

Câu Hỏi Thường Gặp Về Van Khí Nén 1 Chiều

1.Van khí nén 1 chiều là gì?

Đây là thiết bị cơ khí tự động cho phép dòng khí nén di chuyển qua theo một hướng duy nhất và tự động đóng kín khi có lực đẩy ngược chiều nhằm chống tụt áp.

2.Van khí nén 1 chiều khác van tiết lưu một chiều như thế nào?

Van một chiều chỉ có chức năng đóng/mở hoàn toàn theo chiều khí đi qua mà không điều chỉnh lưu lượng; trong khi van tiết lưu một chiều tích hợp thêm vít chỉnh để bóp nhỏ lưu lượng khí ở một chiều nhất định nhằm điều chỉnh tốc độ xi lanh.

3.Có thể dùng van nước một chiều cho khí nén không?

Không nên, bởi vì van nước thường có trọng lượng nặng, lực cản lò xo lớn và gioăng thiết kế chuyên dụng cho chất lỏng, sẽ gây sụt áp mạnh hoặc không mở hết cỡ trong hệ thống khí nén áp lực.

4.Van khí nén 1 chiều có cần bảo trì không?

Có, bạn nên kiểm tra, xả nước ngưng tụ trong đường ống và vệ sinh định kỳ từ 6 đến 12 tháng một lần để đảm bảo bi van không bị kẹt bởi cặn bẩn.

5.Nên chọn van đồng hay inox?

Van đồng thau phù hợp cho hầu hết các nhà máy thông dụng với chi phí tối ưu; trong khi van inox chuyên dùng cho môi trường y tế, thực phẩm hoặc hóa chất có độ ẩm và tính ăn mòn cao.

Kết Luận

Tóm lại, van khí nén 1 chiều là linh kiện bảo vệ không thể thiếu, giúp tối ưu hóa hiệu suất vận hành, ngăn chặn thất thoát năng lượng và kéo dài tuổi thọ cho toàn bộ hệ thống khí nén. Việc đầu tư đúng chủng loại kích thước và vật liệu chất lượng cao sẽ giúp doanh nghiệp vận hành dây chuyền ổn định, an toàn và tiết kiệm chi phí dài hạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van khí nén 1 chiều .
