Toàn Diện Về Van Bướm Tay Gạt Mặt Bích: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tiễn

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc kiểm soát dòng chảy nhanh chóng, an toàn và đảm bảo độ kín tuyệt đối là yếu tố sống còn của toàn bộ dây chuyền. Van bướm gạt mặt bích chính là giải pháp cơ khí tối ưu được hàng loạt kỹ sư và nhà thầu tin dùng nhờ sự kết hợp hoàn hảo giữa cơ chế vận hành linh hoạt và độ chắc chắn của kiểu kết nối mặt bích. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo kỹ thuật cho đến phương pháp lựa chọn thiết bị chuẩn xác nhất.

Vì Sao Van Bướm Tay Gạt Mặt Bích Được Ưa Chuộng Trong Hệ Thống Đường Ống?

Trong các hệ thống công nghiệp quy mô lớn, vai trò của van bướm là điều tiết và đóng ngắt dòng lưu chất đi qua đường ống một cách hiệu quả. Tuy nhiên, các kỹ sư thường đối mặt với thách thức lớn về yêu cầu độ kín khít cao, khả năng chịu áp lực tốt và thao tác đóng mở nhanh chóng trong không gian vận hành hạn chế.

Sự xuất hiện của van bướm gạt mặt bích giải quyết trọn vẹn bài toán này nhờ phần tai bích đúc liền trên thân, giúp cố định bu lông cực kỳ chắc chắn vào hai mặt bích đường ống. Nếu không lựa chọn đúng dòng thiết bị chịu lực tốt này, hệ thống của bạn sẽ dễ gặp phải tình trạng rò rỉ áp suất, dịch chuyển vị trí van dưới dòng chảy lớn và gây tổn thất chi phí vận hành nghiêm trọng.

Van Bướm Tay Gạt Mặt Bích Là Gì?

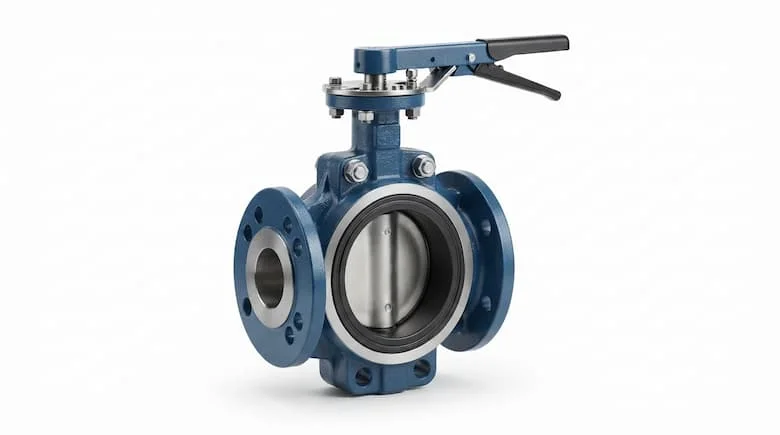

Van bướm tay gạt mặt bích là dòng van công nghiệp có thiết kế phần thân sở hữu các lỗ bắt bu lông theo chuẩn mặt bích, sử dụng đĩa dạng cánh bướm xoay quanh trục để đóng mở dòng chảy và được vận hành cơ học bằng tay gạt lực đòn bẩy. Cấu tạo cơ bản của thiết bị bao gồm thân van đúc bích, đĩa van, ty van và tay gạt định vị. Chức năng chính của dòng van này là kiểm soát nhanh chóng lưu lượng chất lỏng hoặc khí trong các hệ thống cấp thoát nước, PCCC và nhà máy công nghiệp.

Nguyên Lý Hoạt Động Của Van Bướm Gạt Mặt Bích

Cơ chế vận hành của thiết bị dựa trên chuyển động xoay góc tối đa 90 độ của đĩa van bên trong lòng ống. Khi người vận hành bóp khóa và gạt tay gạt sang vuông góc với đường ống, đĩa van sẽ xoay ngang chắn kín hoàn toàn dòng chảy.

Quá trình làm kín được thực hiện khi viền ngoài của đĩa van ép chặt vào lớp gioăng cao su đàn hồi (vòng đệm) lót sẵn trong thân van. Thiết kế này giúp dòng lưu chất di chuyển thuận lợi, giảm thiểu tối đa hiện tượng sụt áp khi van mở hoàn toàn và ngăn rò rỉ tuyệt đối khi đóng kín.

Cấu Tạo Của Van Bướm Gạt Mặt Bích

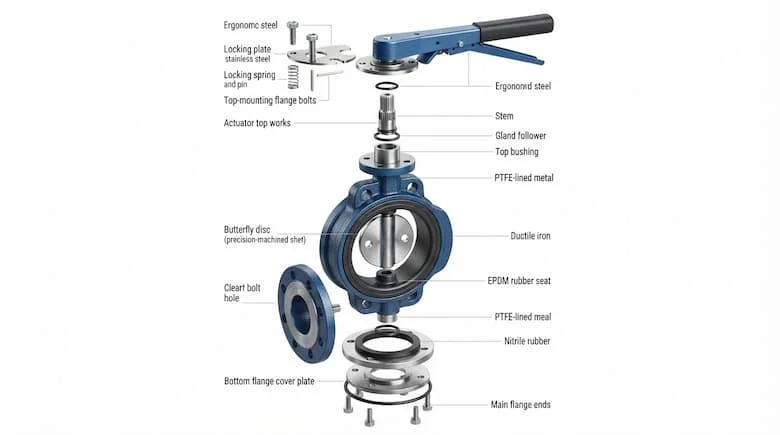

Để đảm bảo độ bền cơ học và khả năng chịu áp lực lớn, cấu tạo chi tiết của van bướm gạt mặt bích gồm các bộ phận chính:

• Thân van: Khung đúc nguyên khối bằng gang, thép hoặc inox, tích hợp sẵn các lỗ bắt mặt bích tiêu chuẩn ở hai đầu.

• Đĩa van (Cánh bướm): Bộ phận trực tiếp chặn hoặc mở dòng chảy, thường làm bằng inox hoặc gang bọc sơn epoxy chống ăn mòn.

• Ty van (Trục van): Thanh kim loại chạy dọc xuyên tâm, truyền lực từ tay gạt xuống để xoay đĩa van chính xác.

• Tay gạt: Cần gạt cơ khí bằng hợp kim nhôm hoặc thép kèm chốt khóa định vị nhiều góc mở khác nhau.

• Gioăng làm kín: Vòng đệm cao su (EPDM, NBR, PTFE) lót bên trong thân, chịu trách nhiệm làm kín chống rò rỉ lưu chất.

• Mặt bích kết nối: Thiết kế đúc liền thân giúp siết chặt bu lông với ống mà không cần dùng rắc co hay bích rời phức tạp.

• Chốt khóa tay gạt: Giúp cố định góc mở của đĩa van tại các vị trí mong muốn một cách an toàn.

Các Loại Van Bướm Gạt Mặt Bích Phổ Biến

Thị trường cung cấp nhiều phiên bản đa dạng nhằm đáp ứng chính xác yêu cầu kỹ thuật của từng dự án:

• Phân loại theo vật liệu thân: Gang xám, gang dẻo (phổ biến cho hệ nước), inox 304, inox 316 (chuyên dụng cho hóa chất và thực phẩm), và thép carbon.

• Phân loại theo vật liệu gioăng: EPDM (chịu nước, nhiệt độ trung bình), NBR (chịu dầu), PTFE (chịu hóa chất mạnh), và Viton (chịu nhiệt độ và hóa chất đặc biệt).

• Phân loại theo tiêu chuẩn mặt bích: JIS 10K/16K (Nhật Bản), DIN PN10/PN16 (Châu Âu), ANSI Class 150 (Mỹ), và BS (Anh).

Thông Số Kỹ Thuật Của Van Bướm Gạt Mặt Bích

Việc nắm bắt các thông số kỹ thuật chuẩn xác giúp quá trình thiết kế hệ thống đạt hiệu suất tối ưu:

So Sánh Van Bướm Gạt Mặt Bích Với Các Loại Van Khác

Bảng so sánh chi tiết dưới đây giúp làm rõ đặc tính kỹ thuật và phạm vi ứng dụng của từng dòng van:

Nhờ sự cân bằng hoàn hảo giữa độ chắc chắn của mặt bích và tốc độ đóng mở của tay gạt, dòng van này luôn là ưu tiên hàng đầu cho các đường ống áp lực trung bình.

Tại Sao Nên Chọn Van Bướm Gạt Mặt Bích?

Sự tin dùng của các kỹ sư đối với thiết bị này xuất phát từ những ưu điểm kỹ thuật vượt trội:

• Khả năng kết nối mặt bích cực kỳ chắc chắn, chịu được lực căng và độ rung lắc lớn của đường ống.

• Độ kín cao nhờ lực ép đều của bu lông xung quanh và gioăng cao su chất lượng cao.

• Dễ dàng tháo lắp, bảo trì hoặc thay thế từng phần mà không làm lệch hệ thống ống xung quanh.

• Thao tác đóng mở nhanh chóng chỉ trong vòng chưa đầy 3 giây nhờ cơ cấu tay gạt đòn bẩy.

• Chi phí đầu tư hợp lý so với các dòng van cổng hay van bi cùng kích thước lớn.

• Phù hợp hoàn hảo cho các hệ thống cấp nước đô thị và nhà máy công nghiệp năng suất cao.

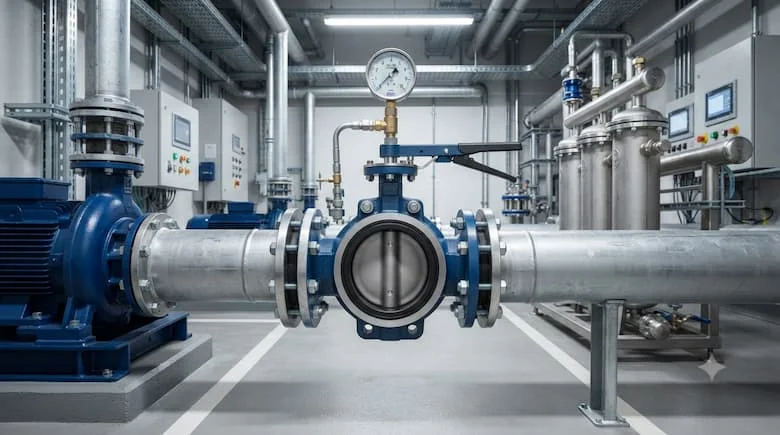

Van Bướm Gạt Mặt Bích Được Sử Dụng Trong Những Hệ Nào?

Sự đa dạng về vật liệu giúp thiết bị hiện diện rộng rãi trong nhiều lĩnh vực trọng điểm:

• Hệ thống cấp và thoát nước: Các nhà máy nước sạch, trạm bơm thủy lợi và hệ thống xử lý nước thải.

• Hệ thống PCCC: Tuyến ống cứu hỏa chính tại các tòa nhà cao tầng, khu công nghiệp và nhà xưởng.

• Hệ thống HVAC: Đường ống nước lạnh của hệ thống điều hòa trung tâm, chiller.

• Nhà máy công nghiệp: Ngành thực phẩm, đồ uống, nhà máy giấy, xi măng và hóa chất nhẹ.

• Ngành dầu khí: Các tuyến ống dẫn phụ trợ yêu cầu độ an toàn cơ học cao.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Bướm Gạt Mặt Bích

Việc lựa chọn hoặc sử dụng sai kỹ thuật có thể dẫn đến hậu quả nghiêm trọng trong quá trình vận hành:

• Chọn sai kích thước đường kính (DN) hoặc chọn nhầm tiêu chuẩn mặt bích không khớp với bích ống.

• Sử dụng sai vật liệu gioăng (ví dụ dùng gioăng EPDM cho đường ống dẫn dầu mỡ khiến cao su bị nở và phá hủy).

• Dùng van bướm tay gạt để điều tiết lưu lượng liên tục ở góc mở nhỏ, gây xói mòn cánh bướm và hỏng gioăng.

• Không siết bu lông theo hình chéo đối xứng khiến lực ép không đều, dẫn đến rò rỉ lưu chất.

• Bỏ qua quy 3 trình bảo dưỡng định kỳ làm tay gạt bị kẹt cứng do cặn bẩn bám lâu ngày.

Hướng Dẫn Lắp Đặt Van Bướm Gạt Mặt Bích

Quy trình thi công chuẩn kỹ thuật giúp thiết bị đạt tuổi thọ tối đa và vận hành bền bỉ:

1. Kiểm tra tiêu chuẩn mặt bích: Đảm bảo tiêu chuẩn bích trên ống khớp hoàn toàn với bích đúc của van (JIS, DIN, ANSI).

2. Làm sạch đường ống: Vệ sinh hoàn toàn rác, mạt hàn và cặn bẩn bám bên trong đoạn ống chuẩn bị thi công.

3. Căn chỉnh đồng tâm: Đặt van vào giữa hai mặt bích ống, đảm bảo khoảng cách vừa đủ để lồng gioăng làm kín.

4. Siết bu lông theo hình sao: Lần lượt luồn bu lông và siết đều tay theo hình chéo đối xứng để lực ép phân bố đều.

5. Kiểm tra hành trình đóng mở: Gạt tay gạt qua lại từ 0 đến 90 độ để kiểm tra đĩa van không bị cấn thành ống.

6. Kiểm tra độ kín: Cấp áp lực thử nghiệm đường ống và quan sát kỹ các mối nối bích.

7. Chạy thử hệ thống: Vận hành ổn định toàn bộ tuyến ống trước khi đưa vào khai thác chính thức.

Checklist Chọn Mua Van Bướm Gạt Mặt Bích

• Đúng kích thước DN phù hợp với đường kính ống.

• Đúng tiêu chuẩn mặt bích kết nối (JIS 10K, DIN PN16, v.v.).

• Đúng áp suất làm việc định mức của hệ thống.

• Đúng vật liệu thân van (gang dẻo hoặc inox).

• Đúng vật liệu gioăng tương thích với loại lưu chất.

• Lựa chọn thương hiệu van công nghiệp uy tín trên thị trường.

• Có đầy đủ chứng nhận chất lượng và xuất xứ (CO/CQ).

• Đi kèm chính sách bảo hành chính hãng rõ ràng.

Câu Hỏi Thường Gặp Về Van Bướm Tay Gạt Mặt Bích

1.Van bướm tay gạt mặt bích là gì?

Đây là dòng van công nghiệp có thân đúc sẵn các lỗ mặt bích để kết nối trực tiếp với đường ống bằng bu lông, sử dụng đĩa xoay và tay gạt để điều tiết dòng chảy.

2.Van bướm tay gạt mặt bích khác wafer như thế nào?

Khác với dòng wafer dùng tai kẹp giữa hai bích, dòng mặt bích có sẵn các lỗ bắt bu lông trực tiếp lên thân, mang lại độ chắc chắn và khả năng chịu lực căng đường ống tốt hơn.

3.Van bướm tay gạt mặt bích có dùng cho nước nóng được không?

Hoàn toàn được, miễn là bạn lựa chọn vật liệu gioăng phù hợp như EPDM chịu được nhiệt độ lên đến 120°C hoặc PTFE cho nhiệt độ cao hơn.

4.Nên chọn thân gang hay inox?

Thân gang dẻo phù hợp cho hệ thống nước sạch, PCCC với chi phí tối ưu; trong khi thân inox chuyên dùng cho môi trường hóa chất ăn mòn hoặc nhà máy thực phẩm yêu cầu độ sạch khắt khe.

5.Bao lâu cần bảo trì van một lần?

Bạn nên kiểm tra, tra mỡ trục và vệ sinh định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất vận hành và tính chất của lưu chất trong đường ống.

Kết Luận

Tóm lại, van bướm tay gạt mặt bích là thiết bị cơ khí không thể thiếu, mang lại giải pháp kết nối chắc chắn, độ kín tuyệt đối và khả năng vận hành nhanh chóng cho các hệ thống đường ống công nghiệp. Việc đầu tư đúng chủng loại vật liệu, tiêu chuẩn bích và kích thước sẽ giúp doanh nghiệp bảo vệ toàn diện hệ thống, tối ưu hóa hiệu suất truyền dẫn và tiết kiệm chi phí sửa chữa lâu dài.
