Toàn Diện Về Straight Globe Valve: Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Công Nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và điều tiết lưu lượng dòng chảy một cách chính xác là yếu tố quyết định đến hiệu suất vận hành toàn hệ thống. Straight globe valve (van cầu thân thẳng) chính là thiết bị cơ khí chuyên dụng đáp ứng hoàn hảo yêu cầu khắt khe này, giúp vận hành ổn định trong các môi trường khắc nghiệt như hơi nóng, dầu khí và hóa chất. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo kỹ thuật, phân loại cho đến phương pháp lựa chọn và lắp đặt van cầu thân thẳng chuẩn xác nhất.

Tại Sao Straight Globe Valve Được Sử Dụng Rộng Rãi Trong Hệ Thống Công Nghiệp?

Trong thực tế vận hành, các kỹ sư thường đối mặt với nhu cầu điều tiết lưu lượng chính xác, thay vì chỉ đóng mở hoàn toàn như thông thường. Các dòng van cổng (gate valve) truyền thống tuy có ưu điểm về độ cản trở dòng chảy thấp nhưng lại gặp hạn chế lớn trong việc điều tiết do dễ bị xói mòn đĩa van khi ở vị trí mở một phần.

Sự xuất hiện của van cầu thân thẳng giải quyết trọn vẹn bài toán này nhờ thiết kế dòng chảy chữ Z độc đáo, giúp tối ưu hóa khả năng tiết lưu. Thiết bị đóng vai trò chủ chốt trong các hệ thống hơi, nước, dầu và khí nén, ngăn ngừa tình trạng rung động và sụt áp quá mức. Nếu không sử dụng đúng loại van điều tiết chuyên dụng, hệ thống của bạn sẽ nhanh chóng đối mặt với rò rỉ, hao mòn thiết bị và chi phí sửa chữa đắt đỏ.

Tổng Quan Về Khái Niệm Van Cầu Thân Thẳng

Straight globe valve là loại van công nghiệp có thân van dạng thẳng truyền thống, được thiết kế chuyên biệt để đóng, mở và điều tiết lưu lượng chất lỏng hoặc khí nén bên trong đường ống. Cấu tạo cơ bản của van bao gồm thân van, đĩa van chuyển động vuông góc với ghế van và tay quay điều khiển phía trên. Chức năng chính của thiết bị là kiểm soát lưu lượng dòng chảy với độ chính xác cao, thường được ứng dụng phổ biến trong các hệ thống hơi nóng, nước áp lực và hóa chất.

Cơ Chế Vận Hành Và Quy Trình Hoạt Động Của Van

Cơ chế vận hành của thiết bị dựa trên chuyển động lên xuống của đĩa van theo chiều dọc của trục ty van. Khi người vận hành quay vô lăng, ty van đẩy đĩa van tiến sát lại hoặc dịch chuyển ra xa ghế van, từ đó thay đổi diện tích tiết diện lưu thông của dòng chảy.

Quá trình đóng kín diễn ra khi đĩa van ép chặt vào vòng đệm ghế van, ngăn chặn hoàn toàn dòng lưu chất đi qua. Tuy nhiên, thiết kế thân thẳng (straight body) tạo ra sự thay đổi hướng chảy hình chữ Z bên trong thân van, gây ra một mức tổn thất áp suất nhất định nhưng bù lại mang lại khả năng kiểm soát lưu lượng mượt mà và chính xác tuyệt đối.

Chi Tiết Các Bộ Phận Cấu Thành Thiết Bị

Để hiểu rõ độ bền và độ chính xác của thiết bị, chúng ta cần phân tích các bộ phận cấu thành:

• Thân van (Body): Khung chịu lực chính với thiết kế đường dẫn lưu chất đổi hướng, chịu được áp suất và nhiệt độ cao.

• Nắp van (Bonnet): Bộ phận gắn cố định vào thân van, bảo vệ cơ cấu trục ty và làm kín khoang phía trên.

• Ty van (Stem): Trục truyền lực từ tay quay xuống đĩa van, có dạng ren vặn giúp tịnh tiến chính xác.

• Đĩa van (Disc): Bộ phận trực tiếp đóng mở hoặc tiết lưu dòng chảy, thường có dạng hình nón hoặc plug.

• Ghế van (Seat): Vòng làm kín cố định bên trong thân van, nơi đĩa van tiếp xúc khi đóng kín.

• Tay quay (Handwheel): Vô lăng cơ học giúp người vận hành thao tác đóng mở van dễ dàng.

• Gioăng làm kín (Packing): Ngăn chặn rò rỉ lưu chất dọc theo ty van ra môi trường bên ngoài.

Phân Loại Các Dòng Sản Phẩm Phổ Biến Trên Thị Trường

Thị trường cung cấp rất nhiều phiên bản khác nhau tùy theo yêu cầu kỹ thuật của từng dự án:

• Phân loại theo vật liệu:

  • Gang và gang dẻo (dùng cho hệ thống nước thông thường, HVAC).

  • Thép carbon và inox 304/316 (chuyên dụng cho hơi nóng áp lực cao, hóa chất ăn mòn).

  • Đồng (dùng cho hệ thống dẫn nước dân dụng hoặc khí nén áp thấp).

• Phân loại theo kết nối: Kết nối ren trong, mặt bích tiêu chuẩn, hàn đối đầu (Butt Weld) hoặc hàn socket (Socket Weld).

• Phân loại theo tiêu chuẩn: Thiết kế theo các hệ tiêu chuẩn quốc tế phổ biến như ANSI, DIN, JIS và BS.

Bảng Thông Số Kỹ Thuật Chi Tiết Của Sản Phẩm

Việc nắm bắt chính xác các thông số kỹ thuật giúp quá trình lựa chọn thiết bị đạt hiệu quả tối ưu. Dưới đây là bảng thông số tiêu chuẩn của van cầu thân thẳng:

Đánh Giá So Sánh Với Các Dòng Van Khác Trong Ngành

Bảng so sánh chi tiết dưới đây giúp làm rõ đặc tính kỹ thuật của từng dòng van:

Nhờ khả năng kiểm soát dòng chảy vượt trội, van cầu thân thẳng là lựa chọn hàng đầu cho các vị trí cần điều chỉnh van thường xuyên.

Tại Sao Thiết Kế Này Lại Kiểm Soát Dòng Chảy Tốt Hơn?

Thiết kế chuyên biệt mang lại cho dòng van này những ưu thế lớn trong việc kiểm soát dòng chảy:

• Hành trình đóng mở ngắn giúp người vận hành thao tác nhanh chóng và chuẩn xác hơn.

• Thiết kế ghế van và đĩa van tối ưu hóa khả năng giảm tốc độ lưu chất khi đi qua khe hở.

• Kiểm soát lưu lượng chính xác, không bị hiện tượng rung lắc hay búa nước khi mở nửa chừng.

• Độ kín cao nhờ lực ép vuông góc của đĩa van lên vòng đệm ghế.

• Hạn chế tối đa hiện tượng xâm thực và mài mòn cục bộ tại đĩa van.

• Phù hợp hoàn hảo cho các hệ thống công nghiệp cần điều chỉnh lưu lượng liên tục.

Các Lĩnh Vực Triển Khai Trong Thực Tiễn

Sự đa dạng về vật liệu và tiêu chuẩn giúp thiết bị góp mặt trong nhiều ngành công nghiệp trọng điểm:

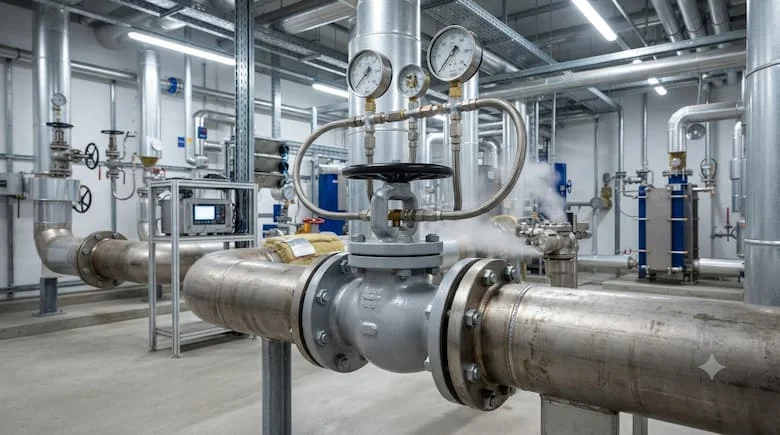

• Hệ thống hơi nóng: Lò hơi, đường ống dẫn hơi bão hòa và hơi quá nhiệt áp suất cao.

• Hệ thống nước & HVAC: Trạm bơm công nghiệp, hệ thống chiller, điều hòa trung tâm.

• Hệ thống dầu & Dầu khí: Lọc hóa dầu, đường ống dẫn nhiên liệu, trạm bơm dầu.

• Nhà máy điện: Các tuyến ống nước ngưng, hơi phụ trợ trong nhà máy nhiệt điện.

• Nhà máy hóa chất & Dược phẩm: Kiểm soát dòng hóa chất có tính ăn mòn hoặc yêu cầu độ sạch khắt khe.

Những Sai Sót Kỹ Thuật Thường Gặp Cần Tránh

Việc lựa chọn sai kỹ thuật có thể dẫn đến hậu quả nghiêm trọng trong quá trình vận hành:

• Chọn sai vật liệu thân van (ví dụ dùng van gang cho hóa chất axit hoặc hơi nóng quá cao).

• Chọn sai áp suất làm việc khiến van bị biến dạng hoặc nứt vỡ dưới áp lực lớn.

• Lắp ngược chiều dòng chảy (bỏ qua mũi tên chỉ hướng trên thân van khiến áp lực đẩy sai chiều).

• Dùng van để đóng mở hoàn toàn trong hệ thống có lưu lượng lớn thay vì chọn van cổng, gây tổn thất áp suất không cần thiết.

• Bỏ qua chu kỳ bảo dưỡng định kỳ làm ty van bị khô rít và rò rỉ gioăng.

Các Bước Thi Công Lắp Đặt Van Vào Hệ Thống

Quy trình thi công chuẩn kỹ thuật giúp thiết bị đạt tuổi thọ tối đa và vận hành bền bỉ:

1. Kiểm tra hướng mũi tên dòng chảy: Đảm bảo chiều dòng chảy thực tế trùng khớp với mũi tên đúc trên thân van.

2. Làm sạch đường ống: Vệ sinh hoàn toàn rác, mạt hàn và cặn bẩn bên trong đoạn ống chuẩn bị lắp.

3. Lắp đúng chiều: Đặt van sao cho lưu chất thường đi từ dưới lên qua ghế van (tùy theo thiết kế nhà sản xuất).

4. Siết bu lông đúng lực: Siết đều tay các con ốc mặt bích theo hình chéo sao cho lực ép gioăng phân bố đều.

5. Kiểm tra rò rỉ: Cấp áp lực thử nghiệm và quan sát kỹ các mối nối bích hoặc ren.

6. Chạy thử hệ thống: Vận hành vô lăng đóng mở vài lần để kiểm tra độ trơn tru của ty van.

7. Hiệu chỉnh nếu cần: Siết lại ốc ép packing (gioăng cổ van) nếu phát hiện hiện tượng hơi rỉ nhẹ qua ty.

Tiêu Chí Đánh Giá Khi Chọn Mua Thiết Bị

• Lựa chọn đúng kích thước danh định (DN) phù hợp với đường kính ống.

• Đúng mức áp suất định mức (PN / Class) của hệ thống.

• Đúng vật liệu chế tạo (gang, thép WCB, inox) theo đặc tính lưu chất.

• Đúng tiêu chuẩn kết nối mặt bích hoặc ren (ANSI, DIN, JIS).

• Phù hợp hoàn toàn với nhiệt độ và tính chất hóa học của môi trường lưu chất.

• Ưu tiên chọn thương hiệu van công nghiệp uy tín trên thị trường.

• Có đầy đủ chứng nhận chất lượng và xuất xứ (CO/CQ).

• Có chính sách bảo hành chính hãng rõ ràng.

Giải Đáp Những Thắc Mắc Thường Gặp

1.Straight globe valve là gì?

Đây là dòng van cầu thân thẳng chuyên dụng dùng để đóng mở và điều tiết lưu lượng dòng chảy chất lỏng, khí hoặc hơi trong hệ thống công nghiệp.

2.Straight globe valve dùng để làm gì?

Van được sử dụng chủ yếu để kiểm soát chính xác lưu lượng dòng chảy, điều tiết áp suất và cách ly các nhánh đường ống khi cần bảo trì.

3.Straight globe valve khác gate valve như thế nào?

Straight globe valve chuyên dùng để điều tiết lưu lượng với hành trình đĩa van ngắn và gây tổn thất áp suất lớn hơn, trong khi gate valve chỉ dùng để đóng mở hoàn toàn với dòng chảy thẳng không cản trở.

4.Van cầu thân thẳng có điều tiết lưu lượng được không?

Có, đây là một trong những ưu điểm vượt trội nhất của dòng van này nhờ thiết kế đĩa van và ghế van tối ưu cho việc tiết lưu dòng chảy.

5.Nên chọn van cầu thân thẳng bằng inox hay thép?

Van bằng thép carbon (WCB) phù hợp cho hệ thống hơi nóng, dầu khí áp lực cao với chi phí hợp lý; trong khi van inox chuyên dùng cho môi trường hóa chất ăn mòn hoặc yêu cầu vệ sinh khắt khe.

Tổng Kết

Tóm lại, straight globe valve là giải pháp kỹ thuật tối ưu mang lại khả năng điều tiết lưu lượng chính xác, độ bền cơ học cao và tính năng làm kín tuyệt đối cho các hệ thống đường ống công nghiệp. Việc đầu tư đúng chủng loại, vật liệu và tiêu chuẩn kỹ thuật sẽ giúp doanh nghiệp tối ưu hóa hiệu suất truyền dẫn, bảo vệ thiết bị và tiết kiệm chi phí vận hành lâu dài.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về straight globe valve.
