Hướng Dẫn Toàn Diện Về Pressure Valve: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tế

Trong bất kỳ hệ thống đường ống công nghiệp hoặc dân dụng nào, việc duy trì áp suất ổn định là chìa khóa sống còn để bảo vệ toàn bộ cơ sở hạ tầng. Pressure valve (van áp suất) chính là thiết bị cốt lõi đảm nhận nhiệm vụ này, giúp kiểm soát dòng chảy và ngăn ngừa những rủi ro nghiêm trọng về quá áp. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo, phân loại đến hướng dẫn lựa chọn và lắp đặt van áp suất chuẩn kỹ thuật.

Vì Sao Van Áp Suất Là Thiết Bị Quan Trọng Trong Hệ Thống Đường Ống?

Thực tế vận hành cho thấy các hệ thống đường ống thường xuyên gặp tình trạng áp suất tăng cao đột ngột do hiện tượng búa nước, thay đổi lưu lượng hoặc sự cố từ máy bơm. Nếu không được kiểm soát kịp thời, mức áp suất vượt ngưỡng này sẽ gây nguy cơ hư hỏng nặng nề cho máy bơm, làm nứt vỡ đường ống và phá hủy các thiết bị đo lường đắt tiền bên trong hệ thống.

Sự xuất hiện của van áp suất giúp kiểm soát và bảo vệ toàn bộ hệ thống khỏi những cú sốc áp suất nguy hiểm, duy trì trạng thái vận hành ổn định và an toàn liên tục. Trong bài viết này, chúng ta sẽ cùng khám phá định nghĩa chính xác, nguyên lý hoạt động, cấu tạo chi tiết, các tiêu chí lựa chọn cũng như ứng dụng thực tế của dòng thiết bị công nghiệp quan trọng này.

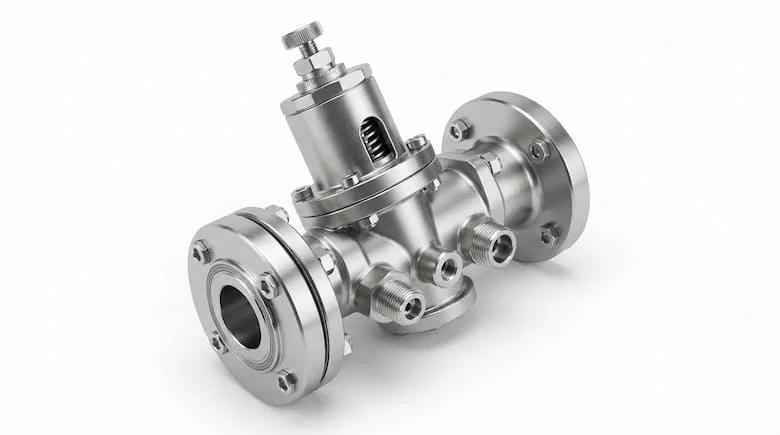

Pressure Valve Là Gì?

Pressure valve là một thiết bị cơ khí chuyên dụng dùng để điều chỉnh, kiểm soát hoặc giới hạn áp suất của chất lỏng hoặc khí nén bên trong một hệ thống khép kín. Chức năng chính của thiết bị này là giữ cho áp suất đầu ra luôn ở mức ổn định hoặc tự động xả bớt lưu chất khi áp suất đầu vào vượt quá giới hạn an toàn cho phép.

Thiết bị này hoạt động linh hoạt trong nhiều hệ thống khác nhau như hệ thống cấp nước cao tầng, hệ thống hơi nóng công nghiệp, mạng lưới khí nén và các nhà máy hóa chất, thực phẩm. Vai trò trong việc kiểm soát áp suất của van áp suất là cực kỳ trọng yếu, đóng vai trò như một "lớp áo giáp" bảo vệ toàn diện cho chuỗi dây chuyền vận hành phía sau.

Nguyên Lý Hoạt Động Của Van Áp Suất

Cơ chế vận hành của van áp suất dựa trên nguyên lý cân bằng lực tinh tế giữa áp suất của lưu chất và lực đàn hồi của lò xo bên trong thân van. Khi áp suất dòng chảy ở mức bình thường, lực nén của lò xo giữ đĩa van ở vị thế đóng hoặc mở cố định tương ứng với mức cài đặt sẵn.

Khi áp suất tăng vượt mức cài đặt, năng lượng từ dòng chảy chiến thắng lực cản của lò xo, đẩy đĩa van dịch chuyển để mở rộng cửa xả hoặc thu hẹp dòng chảy nhằm hạ áp suất xuống. Ngược lại, khi áp suất giảm về mức an toàn, lực lò xo sẽ tự động đẩy đĩa van hồi về vị trí ban đầu. Quy trình đóng mở của van áp suất diễn ra liên tục, mượt mà và hoàn toàn tự động dựa trên biến thiên áp suất thực tế của hệ thống.

Cấu Tạo Của Van Áp Suất

Để hiểu rõ cách vận hành, chúng ta cần nắm bắt cấu tạo gồm các bộ phận chính sau:

• Thân van (Valve Body): Khung chịu lực chính, chứa đựng các chi tiết bên trong và kết nối trực tiếp với đường ống.

• Đĩa van (Valve Disc): Bộ phận trực tiếp tiếp xúc với lưu chất, chịu trách nhiệm đóng/mở hoặc tiết lưu dòng chảy.

• Lò xo (Spring): Tạo lực đối kháng để điều tiết hành trình của đĩa van dựa trên mức áp suất mong muốn.

• Ty van (Stem): Trục kết nối truyền lực giữa đĩa van và cụm lò xo điều chỉnh phía trên.

• Gioăng làm kín (Seal): Ngăn ngừa tình trạng rò rỉ lưu chất ra bên ngoài hoặc qua khe hở của van.

• Vít điều chỉnh áp suất: Cho phép kỹ thuật viên tùy chỉnh lực nén lò xo để thiết lập mức áp suất làm việc chuẩn xác.

• Buồng áp suất: Không gian bên trong nơi áp suất lưu chất tác động trực tiếp lên diện tích bề mặt đĩa van.

• Đầu vào và đầu ra: Các cổng kết nối định hướng dòng chảy đi qua van theo một chiều nhất định.

Các Loại Van Áp Suất Phổ Biến

Tùy theo tiêu chí phân loại, thị trường hiện nay cung cấp rất nhiều dòng van khác nhau:

• Phân loại theo chức năng:

  • Pressure Relief Valve: Xả bớt áp suất khi vượt định mức.

  • Pressure Reducing Valve: Giảm áp suất đầu vào cao xuống mức thấp ổn định ở đầu ra.

  • Safety Valve: Van an toàn xả nhanh khi áp suất chạm ngưỡng nguy hiểm.

  • Pressure Sustaining Valve: Duy trì áp suất ổn định tại khu vực thượng nguồn.

  • Back van áp suất: Tạo áp suất đối kháng trong hệ thống định lượng hóa chất.

  • Pressure Regulating Valve: Điều tiết áp suất tổng quát cho mạng lưới.

• Phân loại theo vật liệu: Đồng, gang, inox 304, inox 316, thép carbon.

• Phân loại theo kiểu kết nối: Kết nối ren trong/ngoài, mặt bích tiêu chuẩn, hoặc kiểu kẹp Wafer gọn nhẹ.

Thông Số Kỹ Thuật Của Van Áp Suất

Việc nắm rõ thông số kỹ thuật giúp quá trình thiết kế và mua sắm đạt độ chính xác tuyệt đối. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của van áp suất:

So Sánh Van Áp Suất Với Pressure Relief Valve Và Safety Valve

Nhiều người thường nhầm lẫn giữa các dòng van điều áp, van giảm áp và van an toàn. Bảng so sánh chi tiết dưới đây sẽ làm rõ điểm khác biệt:

Trong trường hợp cần duy trì áp suất ổn định cho sinh hoạt hoặc dây chuyền sản xuất, van áp suất (giảm áp/điều áp) là sự lựa chọn tối ưu nhất, trong khi hệ thống lò hơi bắt buộc phải dùng safety valve.

Tại Sao Cần Chọn Đúng Van Áp Suất?

Việc đầu tư và lắp đặt một thiết bị van áp suất phù hợp mang lại vô số lợi ích thiết thực cho doanh nghiệp:

• Duy trì áp suất ổn định cho toàn bộ mạng lưới phân phối lưu chất.

• Bảo vệ đường ống khỏi nguy cơ rạn nứt, bung mối nối do áp lực quá lớn.

• Bảo vệ máy bơm và các thiết bị nhạy cảm khỏi hiện tượng quá tải thủy lực.

• Hạn chế tối đa rò rỉ lưu chất, tiết kiệm năng lượng và chi phí vận hành.

• Đảm bảo an toàn tuyệt đối cho người lao động trực tiếp vận hành hệ thống.

Van Áp Suất Được Ứng Dụng Trong Những Hệ Thống Nào?

Sự đa dạng về mẫu mã và vật liệu giúp van áp suất hiện diện trong hầu hết các lĩnh vực công nghiệp và dân dụng hiện đại:

• Hệ thống cấp nước: Tòa nhà cao tầng, trạm bơm tăng áp thành phố.

• Hệ thống hơi nóng: Lò hơi công nghiệp, nhà máy dệt nhuộm, sấy gỗ.

• Hệ thống khí nén: Xưởng lắp ráp cơ khí, dây chuyền robot tự động hóa.

• Nhà máy thực phẩm & Dược phẩm: Yêu cầu độ sạch cao, vật liệu inox chống gỉ sét.

• Nhà máy hóa chất: Kiểm soát lưu chất có tính ăn mòn mạnh.

• Hệ thống HVAC: Điều hòa không khí trung tâm, chiller giải nhiệt.

• Hệ thống PCCC: Ổn định áp lực nước chữa cháy cứu hỏa.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Áp Suất

Trong quá trình triển khai dự án, kỹ sư thường mắc phải một số sai sót đáng tiếc như:

• Chọn sai áp suất làm việc (thấp hơn áp lực thực tế của hệ thống dẫn đến quá tải van).

• Chọn sai vật liệu (dùng van đồng cho môi trường hóa chất ăn mòn).

• Chọn sai kích thước (kích thước van quá lớn hoặc quá nhỏ so với đường ống).

• Lắp sai chiều dòng chảy khiến van bị kẹt hoặc không thể điều tiết áp suất.

• Không hiệu chỉnh thông số áp suất ban đầu trước khi đưa vào vận hành.

• Bỏ qua lịch trình bảo trì định kỳ làm giảm tuổi thọ màng van và lò xo.

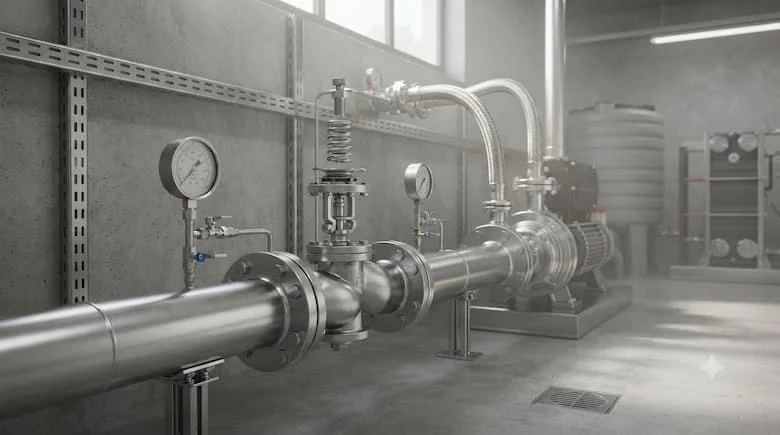

Hướng Dẫn Lắp Đặt Pressure Valve Đúng Kỹ Thuật

Để van áp suất hoạt động bền bỉ và chính xác, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

1. Khóa hệ thống: Ngắt hoàn toàn nguồn cấp dòng chảy và xả sạch áp suất tồn dư trong ống.

2. Làm sạch đường ống: Vệ sinh cặn bẩn, xỉ hàn bên trong đoạn ống chuẩn bị lắp đặt.

3. Kiểm tra chiều dòng chảy: Xác định mũi tên đúc nổi trên thân van để đặt đúng hướng.

4. Lắp đúng hướng mũi tên: Đảm bảo lưu chất chảy từ cổng vào (In) sang cổng ra (Out).

5. Siết kết nối đúng lực: Dùng cờ lê hoặc máy siết lực đều tay tránh làm biến dạng ren hoặc mặt bích.

6. Điều chỉnh áp suất: Mở từ từ van nguồn và vặn vít điều chỉnh để đạt mức áp suất mong muốn.

7. Kiểm tra rò rỉ: Quan sát kỹ các mối nối ren/bích trong vài phút vận hành đầu tiên.

8. Chạy thử hệ thống: Theo dõi đồng hồ đo áp suất ở cả hai đầu để đánh giá độ ổn định.

Checklist Chọn Mua Pressure Valve

• Chọn đúng kích thước DN phù hợp với đường ống.

• Đúng mức áp suất định mức (PN).

• Đúng vật liệu cấu tạo (đồng, inox, gang).

• Đúng kiểu kết nối (ren, mặt bích).

• Phù hợp môi trường lưu chất (nước, khí, hóa chất, hơi).

• Có đầy đủ chứng nhận chất lượng (CO/CQ).

• Thương hiệu uy tín trên thị trường.

• Có chế độ bảo hành và hỗ trợ kỹ thuật rõ ràng.

Câu Hỏi Thường Gặp Về Pressure Valve

1.Pressure valve là gì?

Đây là thiết bị cơ khí tự động điều tiết và giảm áp suất lưu chất trong hệ thống đường ống, bảo vệ thiết bị khỏi nguy cơ quá áp.

2.Van áp suất hoạt động như thế nào?

Van hoạt động dựa trên cơ chế cân bằng lực giữa áp suất lưu chất tác động lên đĩa van và lực đàn hồi của lò xo điều chỉnh bên trong.

3.Van áp suất và pressure relief valve khác nhau như thế nào?

Van áp suất chuyên dùng để tiết lưu và duy trì áp suất ổn định cho dòng chảy, trong khi pressure relief valve chuyên xả bớt áp dư khi vượt ngưỡng để phòng ngừa sự cố.

4.Van áp suất có cần bảo trì định kỳ không?

Có, việc kiểm tra, vệ sinh màng van, lò xo và hiệu chỉnh lại áp suất định kỳ 6 tháng đến 1 năm một lần giúp duy trì độ bền và độ chính xác của thiết bị.

5.Nên chọn pressure valve bằng đồng hay inox?

Van bằng đồng phù hợp cho hệ thống nước sạch, khí nén dân dụng với chi phí hợp lý; trong khi van inox chuyên dùng cho nhà máy thực phẩm, hóa chất hoặc môi trường có tính ăn mòn cao.

Kết Luận

Tóm lại, pressure valve đóng vai trò vô cùng thiết yếu trong việc tối ưu hóa hiệu suất, bảo vệ đường ống, kéo dài tuổi thọ máy bơm và đảm bảo an toàn vận hành toàn diện. Việc lựa chọn đúng chủng loại, vật liệu và kích thước sản phẩm sẽ giúp doanh nghiệp tiết kiệm hàng loạt chi phí bảo trì và sửa chữa về lâu dài.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về pressure valve .
