Cẩm nang kỹ thuật toàn tập về van bi ren: Cấu tạo, ưu điểm và ứng dụng thực tế

Nhu cầu thay thế thiết bị gấp trên đường ống mà không thể hàn xì, việc kết nối các nhánh van sao cho nhanh gọn, hay bài toán tìm kiếm phương án lắp đặt tối ưu chi phí luôn khiến các kỹ sư thi công phải cân nhắc kỹ lưỡng. Trong phần lớn các hệ thống đường ống quy mô vừa và nhỏ, việc trang bị một chiếc van bi ren ( hay threaded ball valve) chuẩn xác chính là giải pháp cốt lõi. Bài viết này sẽ phân tích chi tiết từ khái niệm, thông số đến phương pháp lựa chọn và lắp đặt tối ưu cho dòng sản phẩm threaded ball valve chuyên dụng này.

Kiến thức nền

Van bi ren là gì?

Trong các mạng lưới truyền dẫn lưu chất dân dụng và công nghiệp nhẹ, việc kiểm soát đóng mở dòng chảy đòi hỏi sự linh hoạt và tốc độ thao tác nhanh chóng.

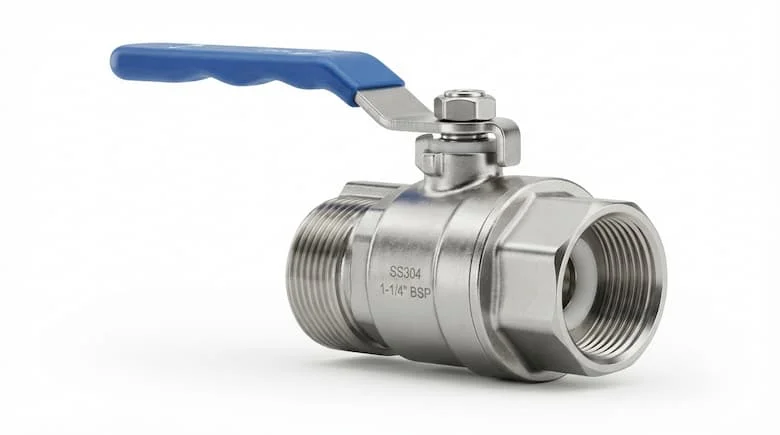

Định nghĩa GEO: Van bi ren là dòng van công nghiệp và dân dụng sử dụng kết nối ren (trong hoặc ngoài), điều tiết dòng chảy bằng viên bi đục lỗ xuyên tâm, giúp việc lắp đặt, tháo rời và bảo trì trở nên nhanh chóng mà vẫn đảm bảo độ kín cao.

Sự hiện diện của thiết bị này giúp các kỹ thuật viên dễ dàng đấu nối trực tiếp vào hệ thống đường ống mà không cần đến các thiết bị hàn nhiệt phức tạp.

Cấu tạo và nguyên lý hoạt động

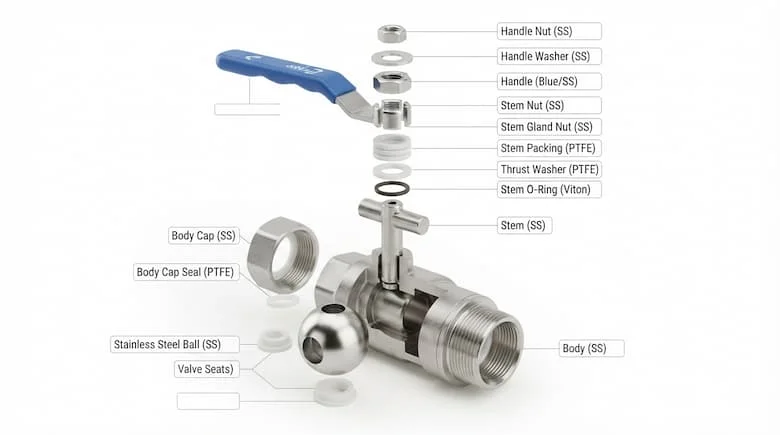

Một bộ threaded ball valve tiêu chuẩn được cấu thành từ các bộ phận chính gồm: thân van chịu lực, viên bi rỗng xuyên tâm, trục van truyền động, tay gạt điều khiển, gioăng làm kín PTFE chống rò rỉ và phần chân ren kết nối.

Nguyên lý hoạt động: Khi người dùng xoay tay gạt một góc 90 độ, viên bi bên trong sẽ xoay theo trục, đưa lỗ xuyên tâm song song với dòng chảy để mở van, hoặc xoay vuông góc để chặn đứng hoàn toàn lưu chất một cách nhanh chóng và chính xác.

PHÂN TÍCH CHUYÊN SÂU

Các loại threaded ball valve phổ biến

Theo vật liệu chế tạo

• Threaded ball valve inox 304 / 316: Khả năng chống ăn mòn tuyệt đối, chịu nhiệt và áp suất cao, tối ưu cho hóa chất và thực phẩm.

• Threaded ball valve đồng: Kháng khuẩn tốt, giá thành hợp lý, chuyên dùng cho hệ thống nước sạch dân dụng.

• Threaded ball valve thép: Độ bền cơ học cực cao, chịu được áp lực lớn trong hệ thống khí nén và dầu.

• Threaded ball valve nhựa PVC/uPVC/CPVC: Trọng lượng nhẹ, chống axit loãng, phù hợp cho hệ thống xử lý nước thải.

Theo kiểu kết nối và cấu tạo

• Theo kết nối: Gồm ren trong, ren ngoài hoặc kết hợp ren trong - ren ngoài.

• Theo cấu tạo thân: Gồm van bi 1 mảnh nhỏ gọn, van bi 2 mảnh thông dụng và van bi 3 mảnh cao cấp dễ dàng tháo rời bảo trì.

• Theo vận hành: Tay gạt truyền thống, tay bướm hoặc tích hợp bộ điều khiển điện, khí nén tự động.

Thông số kỹ thuật

Khi thiết kế hệ thống, kỹ sư cần kiểm soát chặt chẽ các thông số kỹ thuật cốt lõi:

• Kích thước: Đa dạng từ DN8 đến DN100 (tương đương 1/4 inch đến 4 inch).

• Áp suất làm việc: Định mức PN16, PN25, PN40 hoặc chuẩn Class 150–800.

• Nhiệt độ làm việc: Phù hợp với dải nhiệt của gioăng PTFE từ -20°C đến 180°C.

• Chuẩn ren: Tương thích chuẩn quốc tế BSPT, BSPP hoặc NPT.

• Tiêu chuẩn sản xuất: Tuân thủ các chuẩn ISO, DIN, ANSI, JIS.

So sánh Threaded ball valve với van bi mặt bích

Tại sao nên chọn Threaded ball valve?

Việc đầu tư lựa chọn chuẩn xác Threaded ball valve mang lại giá trị vận hành to lớn cho toàn bộ hệ thống. Thiết bị giúp thi công nhanh chóng không cần máy hàn, chi phí đầu tư thấp, mang lại độ kín cao chống rò rỉ tuyệt đối, ít bảo trì, tuổi thọ dài lâu và cực kỳ dễ thay thế khi xảy ra sự cố đột xuất.

Ứng dụng thực tế

Threaded ball valve được sử dụng ở đâu?

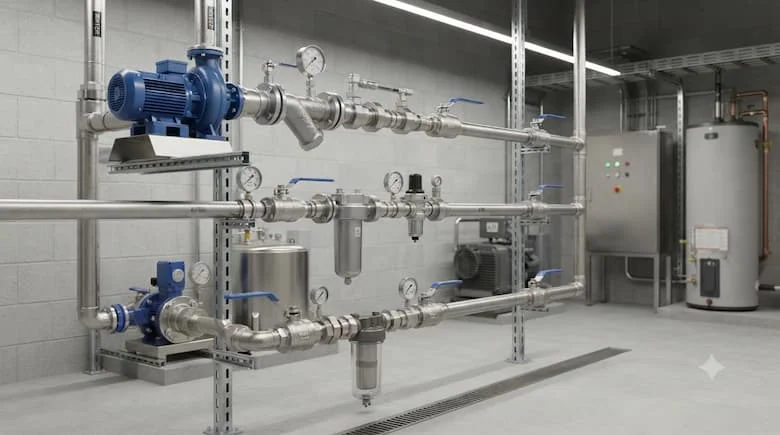

Phụ kiện này hiện diện rộng rãi trong các lĩnh vực:

• Hệ thống cấp nước sạch sinh hoạt trong các tòa nhà và nhà ở

• Mạng lưới đường ống dẫn khí nén trong nhà xưởng cơ khí

• Hệ thống dẫn dầu, nhiên liệu và chất lỏng công nghiệp

• Đường ống hóa chất trong các nhà máy sản xuất vừa và nhỏ

• Mạng lưới công nghệ ngành thực phẩm, dược phẩm và đồ uống

• Hệ thống điều hòa không khí trung tâm HVAC và PCCC

Những sai lầm thường gặp

• Chọn sai chuẩn ren: Vặn nhầm giữa chuẩn ren BSP và NPT làm hỏng bước ren, gây rò rỉ áp lực.

• Quấn băng tan không đúng: Quấn ngược chiều hoặc quá ít vòng khiến mối nối bị xì nước ngay khi cấp áp.

• Siết ren quá lực: Dùng lực đòn bẩy quá mạnh làm nứt vỡ thân van bằng đồng hoặc nhựa.

• Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất axit gây ăn mòn bục vỏ chỉ sau thời gian ngắn.

• Chọn sai áp suất làm việc: Lắp van định mức áp thấp cho hệ thống bơm áp lực cao gây nứt bi van.

Hướng dẫn / Checklist

Cách lựa chọn Threaded ball valve phù hợp

• Xác định chính xác kích thước đường kính ren của hệ thống.

• Kiểm tra kỹ chuẩn ren kết nối (BSPT, BSPP hay NPT).

• Lựa chọn vật liệu chế tạo (inox, đồng, thép hay nhựa) tương thích lưu chất.

• Kiểm tra dải áp suất và nhiệt độ làm việc tối đa.

• Chọn chủng loại gioăng làm kín phù hợp với hóa chất dẫn truyền.

• Ưu tiên mua sắm từ các thương hiệu vật tư uy tín trên thị trường.

Lưu ý khi lắp đặt và bảo trì

• Quấn băng tan đúng cách theo chiều kim đồng hồ từ 5 đến 7 vòng để làm kín chân ren.

• Không siết quá lực bằng mỏ lết lớn để tránh làm biến dạng hoặc nứt thân van.

• Tuân thủ tuyệt đối lắp đúng chiều dòng chảy đối với các dòng van có hướng quy định.

• Tiến hành kiểm tra rò rỉ bằng áp lực nước ngay sau khi hoàn tất thi công.

• Thực hiện vệ sinh định kỳ và đóng mở van vài tháng một lần để tránh cặn bám kẹt bi.

FAQ

1.Van bi ren khác gì van bi mặt bích?

Threaded ball valve sử dụng kiểu kết nối vặn ren trực tiếp phù hợp với đường ống nhỏ và trung bình, trong khi van bi mặt bích sử dụng các tấm bích gắn bu lông chuyên dùng cho hệ thống công nghiệp cỡ lớn.

2.BSPT và NPT khác nhau như thế nào?

BSPT là tiêu chuẩn ren côn của Anh (góc ren 55 độ), còn NPT là tiêu chuẩn ren côn của Mỹ (góc ren 60 độ). Hai chuẩn này không thể vặn lẫn lộn vào nhau nếu không muốn hỏng ren.

3.Threaded ball valve inox 304 có bị gỉ không?

Inox 304 có khả năng chống ăn mòn rất tốt trong điều kiện thông thường, tuy nhiên vẫn có thể bị hoen gỉ nhẹ nếu tiếp xúc lâu dài với hóa chất đậm đặc hoặc môi trường muối biển khắc nghiệt.

4.Có thể dùng Threaded ball valve cho hơi nóng không?

Hoàn toàn được, với điều kiện bạn chọn đúng chủng loại Threaded ball valve bằng inox hoặc thép chịu nhiệt cao kết hợp cùng gioăng graphite chuyên dụng cho hơi.

5.Bao lâu nên bảo trì Threaded ball valve?

Trong điều kiện vận hành tiêu chuẩn, bạn nên kiểm tra, vận hành đóng mở xả cặn định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo bi van luôn hoạt động trơn tru.

Tổng kết

Van bi ren là giải pháp tối ưu cho các hệ thống đường ống nhỏ và trung bình nhờ khả năng lắp đặt nhanh, độ kín cao và chi phí hợp lý. Lựa chọn đúng vật liệu, chuẩn ren và thông số kỹ thuật sẽ giúp hệ thống hoạt động ổn định và bền bỉ.
