Van bi DN100: Giải pháp tối ưu và hướng dẫn chọn mua chuẩn kỹ thuật

Trong vận hành nhà máy và hệ thống đường ống công nghiệp, việc gặp phải các sự cố như rò rỉ lưu chất, sụt giảm lưu lượng hay ăn mòn vật liệu là "cơn ác mộng" của bất kỳ kỹ sư bảo trì nào. Bạn đã từng đứng trước tình huống phải thay thế một chiếc van bi DN 100 cho hệ thống đường ống nước mà phân vân không biết nên chọn dòng PN10 hay PN16? Hoặc loay hoay vì chọn sai vật liệu dẫn đến van bị ăn mòn chỉ sau vài tháng sử dụng?

Việc lựa chọn thiết bị không phù hợp không chỉ làm gián đoạn sản xuất mà còn gây tốn kém chi phí sửa chữa khổng lồ. Vậy, làm sao để chọn đúng van bi DN 100 vừa đảm bảo lưu lượng tối đa, vừa bền bỉ và tối ưu hóa ngân sách cho hệ thống của bạn? Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia để giúp bạn đưa ra quyết định chính xác.

Van bi DN100 là gì?

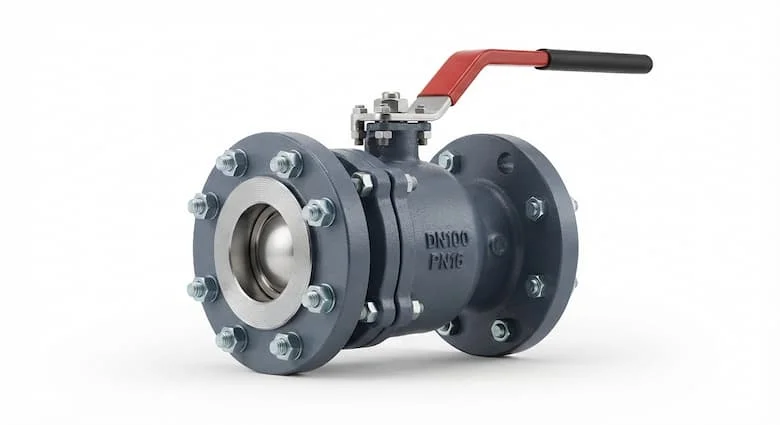

Van bi DN100 là thiết bị đóng mở dòng lưu chất sử dụng viên bi rỗng có đục lỗ bên trong, được thiết kế với kích thước danh nghĩa là DN100 (tương đương 4 inch). Trong các tiêu chuẩn ống thép phổ biến, DN100 có đường kính ngoài khoảng 114,3 mm. Đây là dòng van được ưa chuộng hàng đầu trong các hệ thống cấp nước, đường ống hơi, khí nén, dầu và hóa chất nhờ khả năng vận hành linh hoạt và độ kín khít tuyệt vời.

Cơ chế vận hành của thiết bị dựa trên việc điều khiển viên bi xoay 90 độ bên trong thân van. Khi lỗ của viên bi song song với dòng chảy, lưu chất được đi qua hoàn toàn; khi xoay vuông góc, dòng chảy bị chặn lại tức thì.

Cấu tạo và nguyên lý hoạt động của van bi DN 100

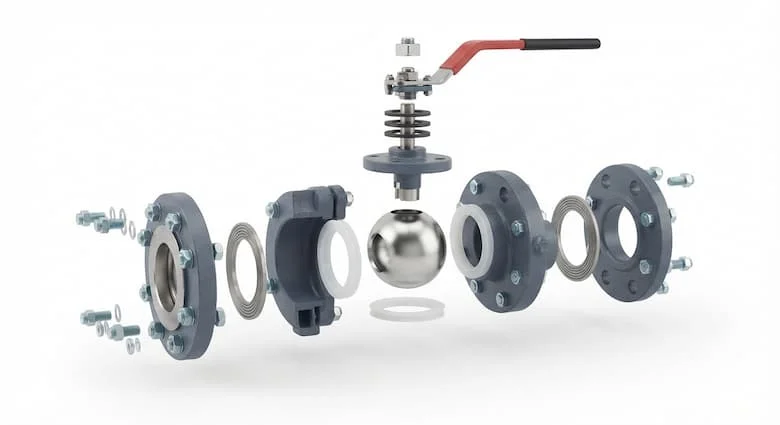

Cấu tạo chi tiết

Một chiếc van bi DN 100 tiêu chuẩn bao gồm các thành phần cốt lõi:

• Thân van: Thường được chế tạo từ gang, inox (304, 316) hoặc thép đúc, đảm bảo chịu được áp lực cao và môi trường làm việc khắc nghiệt.

• Bi van: Bộ phận quan trọng nhất, thường làm bằng inox 304/316 hoặc mạ chrome để giảm ma sát và chống bám bẩn.

• Gioăng làm kín: Sử dụng các vật liệu như PTFE (Teflon), EPDM hoặc Viton giúp van đóng kín hoàn toàn, ngăn chặn rò rỉ.

• Trục van: Truyền lực từ tay gạt, tay quay hoặc bộ truyền động (điện/khí nén) để xoay bi.

Nguyên lý hoạt động

Điểm ưu việt khiến van bi DN 100 vượt trội hơn hẳn van cổng hay van cầu chính là tốc độ đóng mở. Chỉ với một góc xoay 90°, van có thể chuyển từ trạng thái đóng hoàn toàn sang mở hết cỡ hoặc ngược lại. Nhờ thiết kế lòng van thông suốt, lưu chất đi qua gần như không bị cản trở, giúp giảm thiểu tổn thất áp suất đáng kể trên đường ống.

Các loại van bi DN 100 phổ biến hiện nay

Phân loại theo vật liệu

• Van bi gang DN100: Phù hợp cho hệ thống nước sạch, PCCC, HVAC với chi phí kinh tế.

• Van bi inox DN100: Lựa chọn số 1 cho thực phẩm, hóa chất, môi trường có độ ăn mòn hoặc nhiệt độ cao.

• Van bi thép DN100: Chịu áp lực cực lớn, dùng cho hệ thống dầu khí hoặc hơi nóng áp lực cao.

• Van bi nhựa DN100: Giải pháp lý tưởng cho các đường ống dẫn axit loãng hoặc dung dịch hóa chất nhẹ.

Phân loại theo kết nối và điều khiển

Kết nối phổ biến nhất cho kích thước DN100 là mặt bích (đảm bảo độ vững chắc). Tùy vào quy mô hệ thống, bạn có thể chọn loại điều khiển bằng tay gạt (cho thao tác nhanh), tay quay (cho áp lực lớn dễ thao tác) hoặc bộ điều khiển tự động bằng điện/khí nén để tích hợp vào hệ thống SCADA.

Bảng thông số kỹ thuật tiêu chuẩn

Vì sao van bi DN 100 được sử dụng rộng rãi?

So với các dòng van khác, van bi DN 100 sở hữu nhiều lợi thế kỹ thuật:

• Đóng mở cực nhanh: Phản ứng tức thì khi có sự cố.

• Ít thất thoát áp suất: Lưu lượng qua van đạt tối đa.

• Độ bền cao: Cấu tạo chắc chắn, ít chi tiết phụ dễ hư hỏng.

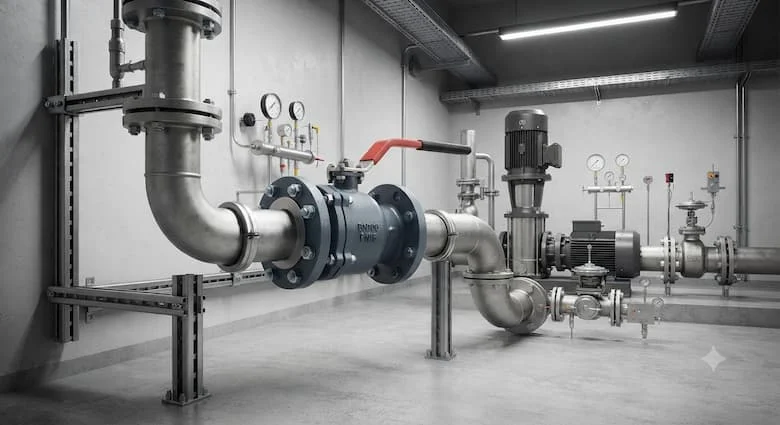

Ứng dụng thực tế

Van bi DN 100 là "trái tim" trong nhiều hệ thống công nghiệp:

1. Hệ thống cấp nước và PCCC: Đảm bảo lưu lượng lớn khi cần dập lửa khẩn cấp.

2. Nhà máy thực phẩm/bia: Đòi hỏi vật liệu inox 316 để đảm bảo vệ sinh an toàn.

3. Hệ thống hóa chất: Khả năng chịu ăn mòn của thân inox và gioăng PTFE.

4. HVAC và khí nén: Độ kín khít giúp hệ thống vận hành ổn định, tránh thất thoát năng lượng.

Lưu ý: Nếu hệ thống của bạn cần điều tiết lưu lượng dòng chảy (chỉnh to/nhỏ liên tục), van bi không phải là lựa chọn phù hợp. Thay vào đó, hãy xem xét sử dụng van cầu hoặc van kim.

Những sai lầm thường gặp khi chọn mua

Nhiều doanh nghiệp gặp phải tình trạng van hỏng sớm do:

• Chọn sai tiêu chuẩn mặt bích: Dẫn đến không thể lắp đặt hoặc rò rỉ tại vị trí kết nối.

• Không tính đến nhiệt độ: Sử dụng gioăng PTFE cho môi trường nhiệt độ quá cao vượt ngưỡng cho phép, khiến gioăng nhanh lão hóa.

• Mua hàng giá rẻ không nguồn gốc: Vật liệu thân van không đạt chuẩn (hàm lượng niken thấp trong inox) khiến van bị rỉ sét chỉ sau thời gian ngắn.

Hướng dẫn lựa chọn và bảo trì

Checklist chọn mua van bi DN 100

1. Xác định lưu chất: Nước, hơi, dầu hay axit? (Quyết định vật liệu thân và gioăng).

2. Áp lực làm việc: Đảm bảo chọn PN cao hơn áp suất cực đại của hệ thống.

3. Tiêu chuẩn mặt bích: Kiểm tra kỹ tiêu chuẩn (JIS 10K, PN16, ANSI 150LB) để khớp với đường ống hiện hữu.

4. Chứng chỉ: Luôn yêu cầu CO/CQ để đảm bảo chất lượng.

Lắp đặt và bảo trì

Sau khi lắp đặt, hãy kiểm tra các bulong mặt bích để đảm bảo độ kín. Định kỳ 6 tháng/lần, bạn nên kiểm tra độ trơn tru của trục van và vệ sinh bề mặt bi để tránh cặn bẩn bám dính làm kẹt van.

FAQ - Câu hỏi thường gặp

1.Van bi DN100 là bao nhiêu inch?

Nó tương đương với 4 inch theo kích thước danh nghĩa.

2.Nên chọn van bi gang hay inox?

Gang dùng cho nước sạch/PCCC để tiết kiệm chi phí; Inox dùng cho hóa chất, thực phẩm để đảm bảo độ bền và chống ăn mòn.

3.Van có dùng cho hơi nóng được không?

Có, nhưng bạn phải chọn loại van có gioăng chịu nhiệt chuyên dụng (thường là Graphite hoặc Teflon chịu nhiệt).

4.Giá van bi DN100 phụ thuộc vào đâu?

Giá phụ thuộc vào vật liệu (inox thường đắt hơn gang), áp lực làm việc và kiểu điều khiển (tự động đắt hơn thủ công).

Kết luận

Van bi DN100 chính là giải pháp đóng mở dòng lưu chất tối ưu cho hầu hết các hệ thống đường ống hiện nay nhờ sự cân bằng giữa hiệu suất và độ bền. Việc hiểu rõ nhu cầu về áp lực, nhiệt độ và vật liệu sẽ giúp bạn tránh được những rủi ro vận hành không đáng có.
