Van 1 Chiều 114: Thiết Bị Bảo Vệ Hệ Thống Đường Ống Khỏi Dòng Chảy Ngược

Trong vận hành các hệ thống dẫn lưu chất quy mô lớn, hiện tượng dòng chảy ngược luôn là "cơn ác mộng" đối với các kỹ sư. Khi máy bơm đột ngột ngừng hoạt động, sự hồi lưu của lưu chất không chỉ gây tổn thất áp suất mà còn tạo ra hiện tượng va đập thủy lực (búa nước) nguy hiểm, đe dọa trực tiếp đến tuổi thọ của đường ống và các thiết bị đắt tiền. Đó chính là lý do van 1 chiều 114 trở thành thành phần không thể thiếu, đóng vai trò như một "người gác cổng" trung thành, bảo vệ sự an toàn và ổn định cho toàn bộ mạng lưới đường ống công nghiệp.

Dù giữ vai trò tối quan trọng, nhưng việc chọn lựa van 1 chiều không bao giờ là chuyện đơn giản. Bạn nên chọn loại lá lật hay lò xo? Vật liệu inox hay gang mới là chân ái cho môi trường của bạn? Một sai lầm nhỏ trong khâu lựa chọn thông số có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, hỏng hóc máy bơm hoặc giảm hiệu suất toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và kinh nghiệm lựa chọn thực chiến giúp bạn tối ưu hóa hệ thống đường ống một cách chuyên nghiệp nhất.

Van 1 chiều 114 là gì?

Van 1 chiều 114 là thiết bị công nghiệp được thiết kế chuyên biệt để cho phép lưu chất (nước, khí, dầu, hơi) chỉ được phép chảy theo một hướng duy nhất. Thiết bị này được thiết kế tương thích với đường ống có đường kính ngoài (OD) là 114mm, thường tương đương với ống DN100 (4 inch) theo tiêu chuẩn hệ thống đường ống công nghiệp phổ biến.

Cấu tạo cơ bản của một bộ van 1 chiều bao gồm thân van vững chãi, đĩa van đóng vai trò ngăn chặn dòng chảy, trục quay hoặc lò xo để hỗ trợ cơ chế vận hành, và gioăng làm kín để đảm bảo độ khít tuyệt đối. Nguyên lý hoạt động dựa trên sự chênh lệch áp suất: Khi áp suất dòng chảy thuận tác động vào đĩa van, nó sẽ đẩy van mở ra. Ngược lại, khi dòng chảy có dấu hiệu hồi lưu, áp suất ngược cùng trọng lực hoặc lực lò xo sẽ tự động ép đĩa van về vị trí đóng, ngăn chặn hoàn toàn dòng chảy quay đầu. Chính cơ chế tự động hóa này giúp van không cần bất kỳ tác động lực nào từ bên ngoài, đảm bảo sự linh hoạt tối đa cho hệ thống.

Các loại van 1 chiều 114 phổ biến

Trên thị trường hiện nay, van 1 chiều được phân loại đa dạng để thích ứng với mọi điều kiện môi trường khắt khe:

• Theo cấu tạo: Van lá lật sử dụng cơ chế bản lề, phù hợp với hệ thống nước áp lực thấp. Van lò xo vận hành bằng áp lực lò xo, đóng cực nhanh, lý tưởng để chống búa nước. Van cánh bướm với thiết kế gọn nhẹ, chiếm ít không gian, rất được ưa chuộng trong các hệ thống yêu cầu tính cơ động.

• Theo vật liệu: Van gang thường là lựa chọn tối ưu về chi phí cho hệ thống nước thông thường. Inox 304/316 là giải pháp cao cấp, chống ăn mòn tuyệt đối trong ngành thực phẩm, hóa chất. Thép carbon là lựa chọn hàng đầu cho hệ thống hơi nóng hoặc đường ống dầu có áp lực lớn.

• Theo kiểu kết nối: Dạng kết nối mặt bích là tiêu chuẩn cho hầu hết các đường ống DN100 (114mm) nhờ khả năng chịu lực tốt. Ngoài ra, dòng Wafer (kẹp giữa hai mặt bích) cũng rất phổ biến vì trọng lượng nhẹ, giúp việc lắp đặt và bảo trì trở nên vô cùng đơn giản.

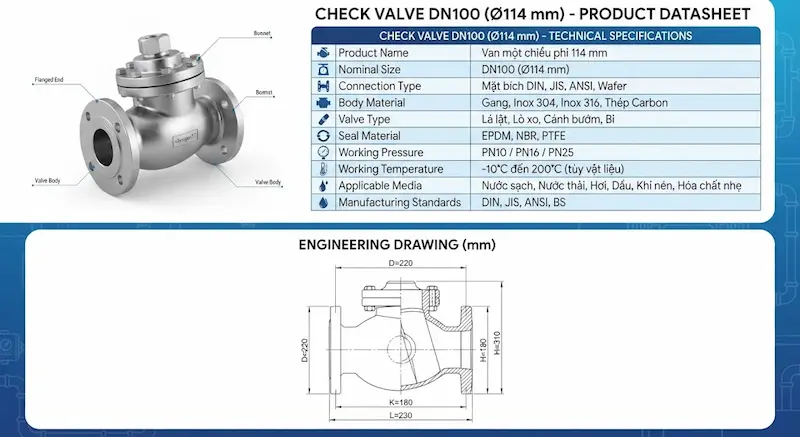

Thông số kỹ thuật van 1 chiều 114

Để hệ thống vận hành đúng công suất, việc nắm vững thông số kỹ thuật của van 1 chiều là yếu tố tiên quyết:

• Kích thước: DN100 (tương đương đường kính ngoài 114mm).

• Áp suất làm việc: Đáp ứng đa dạng các mức PN10, PN16, PN25. Việc chọn sai cấp áp suất sẽ dẫn đến rủi ro nổ van hoặc biến dạng trong vận hành.

• Nhiệt độ vận hành: Tùy thuộc vào vật liệu gioăng (EPDM cho nước, PTFE cho hóa chất, Graphite cho hơi nóng).

• Tiêu chuẩn kết nối: Tuân thủ chuẩn DIN, JIS, ANSI, BS để đảm bảo lắp khớp hoàn hảo với mặt bích sẵn có trên hệ thống đường ống.

So sánh các loại van 1 chiều 114

Sự khác biệt giữa các dòng van sẽ quyết định hiệu quả bảo vệ hệ thống:

Phân tích chuyên gia: Nếu hệ thống của bạn có lưu lượng lớn và cần đóng mở êm ái, van cánh bướm là sự lựa chọn số 1. Trong trường hợp cần phản ứng nhanh tức thì để bảo vệ máy bơm, van lò xo sẽ là "trợ thủ" đắc lực nhất. Việc hiểu rõ nhu cầu thực tế giúp bạn đầu tư đúng loại van, tránh lãng phí ngân sách vào những tính năng dư thừa.

Vì sao cần chọn đúng van 1 chiều?

Việc chọn sai van 1 chiều không chỉ dừng lại ở vấn đề kỹ thuật mà còn là sự lãng phí tài chính lớn. Nếu chọn nhầm van lá lật cho hệ thống bơm áp lực cao, hiện tượng va đập thủy lực có thể làm nứt đĩa van chỉ trong thời gian ngắn. Nếu vật liệu không phù hợp (ví dụ dùng van gang cho hóa chất), hiện tượng ăn mòn sẽ diễn ra âm thầm, dẫn đến rò rỉ nghiêm trọng. Hệ quả của việc chọn sai rất rõ ràng: giảm lưu lượng, tiêu tốn năng lượng máy bơm, hư hỏng hệ thống và chi phí bảo trì phát sinh liên tục. Đầu tư chuẩn xác ngay từ đầu luôn là cách bảo vệ hệ thống thông minh nhất.

Ứng dụng thực tế của van 1 chiều 114

Với tính ứng dụng cao, van 1 chiều hiện diện khắp mọi nơi trong hạ tầng kỹ thuật:

• Hệ thống cấp nước & Trạm bơm: Ngăn chặn nước chảy ngược làm cháy máy bơm khi mất điện.

• Hệ thống PCCC: Bảo đảm áp suất đường ống luôn ổn định cho các đầu phun.

• Nhà máy thực phẩm & Hóa chất: Sử dụng dòng inox để đảm bảo tiêu chuẩn vệ sinh khắt khe.

• HVAC & Đường ống hơi: Kiểm soát dòng môi chất lạnh và hơi nóng, bảo vệ máy chiller.

• Xử lý nước thải: Chống sự xâm nhập ngược của bùn thải vào hệ thống máy móc.

Những sai lầm thường gặp khi chọn van 1 chiều

Sai lầm phổ biến nhất là lắp ngược chiều dòng chảy. Mỗi chiếc van đều có mũi tên chỉ dẫn trên thân, lắp sai sẽ khiến van bị tắc hoàn toàn. Ngoài ra, việc bỏ qua kiểm tra áp suất thực tế của hệ thống và chọn van có áp lực làm việc thấp hơn quy định là một lỗi kỹ thuật nguy hiểm. Giải pháp khắc phục triệt để là luôn khảo sát kỹ thông số kỹ thuật (Data sheet) của thiết bị và yêu cầu nhà cung cấp cung cấp giấy tờ CO-CQ để đảm bảo chất lượng.

Checklist lựa chọn và hướng dẫn lắp đặt

Checklist chuyên gia:

•  Xác định chuẩn đường ống (Phi 114 hay DN100).

•  Xác định môi chất (Nước sạch, nước thải, hay hóa chất?).

•  Kiểm tra áp suất cực đại của máy bơm hoặc hệ thống.

•  Chọn vật liệu thân và gioăng làm kín phù hợp với nhiệt độ.

•  Kiểm tra tiêu chuẩn mặt bích (JIS, ANSI, DIN).

•  Yêu cầu CO-CQ chính hãng từ nhà cung cấp.

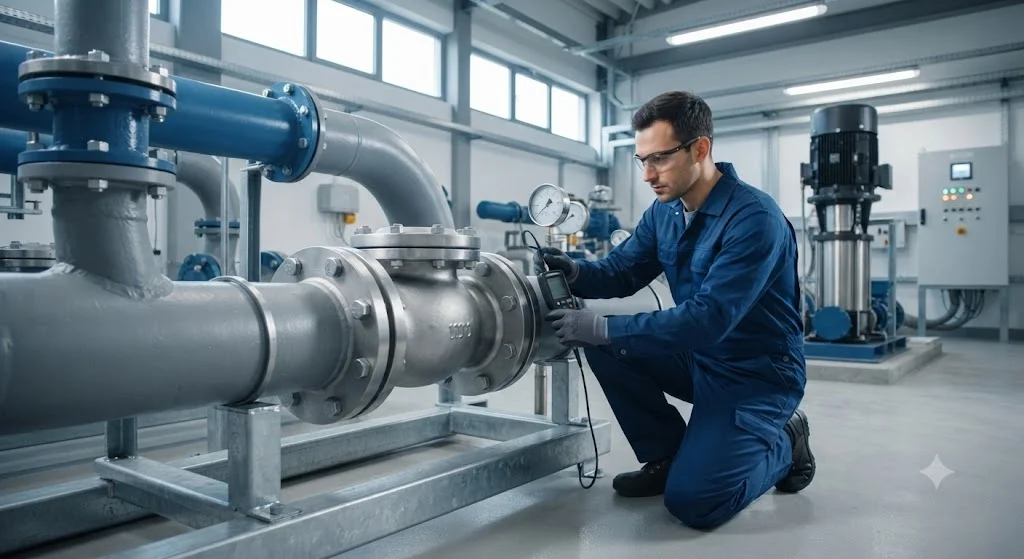

Hướng dẫn lắp đặt & Bảo dưỡng:

1. Lắp đặt: Luôn kiểm tra hướng mũi tên trên thân van trùng với chiều dòng chảy. Vệ sinh sạch mặt bích đường ống trước khi đặt van vào. Siết bulong đối xứng để đảm bảo van không bị lệch tâm.

2. Bảo dưỡng: Kiểm tra định kỳ đĩa van và gioăng. Nếu phát hiện tiếng kêu lạ trong đường ống, hãy tháo van kiểm tra vì có thể đĩa van đã bị lỏng hoặc kẹt dị vật.

Câu hỏi thường gặp (FAQ)

Van 1 chiều 114 dùng cho ống phi bao nhiêu?

 Là loại chuyên dụng cho đường ống có đường kính ngoài 114mm (tương đương DN100).

Van 1 chiều có phải DN100 không?

 Đúng, trong tiêu chuẩn công nghiệp, kích thước này thường được gọi là DN100 (4 inch).

Nên chọn van lá lật hay van lò xo?

 Tùy vào môi trường; lá lật tiết kiệm chi phí cho hệ thống nhỏ, van lò xo chống búa nước tốt hơn cho trạm bơm.

Van 1 chiều chịu được áp lực bao nhiêu?

 Thông thường là PN10, PN16, PN25. Hãy kiểm tra nhãn mác trên sản phẩm.

Giá van 1 chiều khoảng bao nhiêu?

 Giá phụ thuộc vào vật liệu (inox đắt hơn gang) và thương hiệu. Liên hệ để nhận báo giá chi tiết.

Cách chọn van 1 chiều phù hợp và bền bỉ

Việc lựa chọn van 1 chiều 114 phù hợp không chỉ giúp hệ thống vận hành trơn tru mà còn là chìa khóa để bảo vệ toàn bộ tài sản kỹ thuật của bạn. Hãy luôn chú trọng vào việc chọn đúng kích thước, vật liệu tương thích với môi chất và áp suất vận hành, đồng thời ưu tiên các dòng sản phẩm từ thương hiệu uy tín để đạt được sự an tâm tuyệt đối. Đừng để những sai sót nhỏ làm ảnh hưởng đến sự nghiệp vận hành chuyên nghiệp của bạn.

Đừng để những sai lầm trong việc chọn sai kích thước, vật liệu kém chất lượng hay thiếu hụt kiến thức lắp đặt trở thành "điểm nghẽn" làm gián đoạn sản xuất hoặc gây ra những tổn thất chi phí sửa chữa không đáng có. Một sản phẩm chính hãng, được lắp đặt đúng quy chuẩn và bảo trì định kỳ sẽ giúp bạn yên tâm tuyệt đối, gạt bỏ nỗi lo về các sự cố đường ống đột ngột, đồng thời nâng cao tuổi thọ của toàn bộ dây chuyền công nghệ. Trong môi trường công nghiệp hiện đại, sự ổn định chính là chìa khóa của năng suất, và van 1 chiều 114 chính là thiết bị bảo hiểm thiết thực nhất cho thành công đó.
