Hướng Dẫn Chọn Mua Và Lắp Đặt bích inox dn100 Chuẩn Kỹ Thuật: Giải Pháp Kết Nối Vững Chắc Cho Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp, việc kết nối các đoạn ống, van, máy bơm hoặc thiết bị phụ trợ đòi hỏi một giải pháp chắc chắn, dễ bảo trì và chịu được áp lực cao. Bích inox dn100 là một trong những phụ kiện đường ống được sử dụng phổ biến nhờ khả năng chịu lực tốt, chống ăn mòn vượt trội và phù hợp với nhiều môi trường làm việc khắc nghiệt.

Tuy nhiên, nhiều kỹ sư và nhà thầu thường gặp khó khăn khi lựa chọn vì trên thị trường có rất nhiều phân loại khác nhau như bích inox dn100 PN10, PN16, inox 304, inox 316 hay dạng bích rỗng và bích đặc. Việc chọn sai tiêu chuẩn hoặc vật liệu có thể gây rò rỉ lưu chất, làm giảm tuổi thọ hệ thống và làm tăng chi phí bảo trì đáng kể. Bài viết này sẽ phân tích đầy đủ từ cấu tạo, thông số kỹ thuật đến kinh nghiệm chọn mua bích inox phù hợp nhất cho dự án của bạn.

Kiến Thức Nền Về Bích Inox DN100

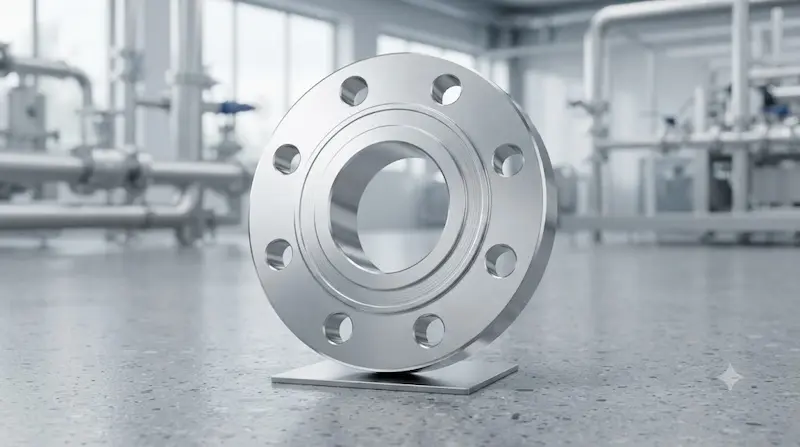

Bích inox là gì?

Bích inox là loại mặt bích được gia công từ thép không gỉ (inox), có kích thước danh nghĩa DN100, dùng để kết nối đường ống có đường kính ngoài tương ứng với các thiết bị như van công nghiệp, máy bơm hoặc đoạn ống khác thông qua phương pháp ghép bulong định hình.

• DN100 là gì? DN (Diameter Nominal) biểu thị đường kính danh nghĩa của đường ống. Kích thước bích inox thường được ứng dụng rộng rãi cho các hệ thống đường ống công nghiệp và dân dụng cỡ trung.

• Inox là gì? Là hợp kim thép chứa hàm lượng crôm cao, tạo thành màng ô-xít bảo vệ giúp bề mặt không bị hoen gỉ. Các mác thép phổ biến gồm Inox 304 và Inox 316.

• Vai trò của mặt bích: Tạo điểm kết nối tháo lắp linh hoạt, thuận tiện cho việc bảo trì định kỳ và gia tăng độ kín khít tuyệt đối cho toàn bộ hệ thống.

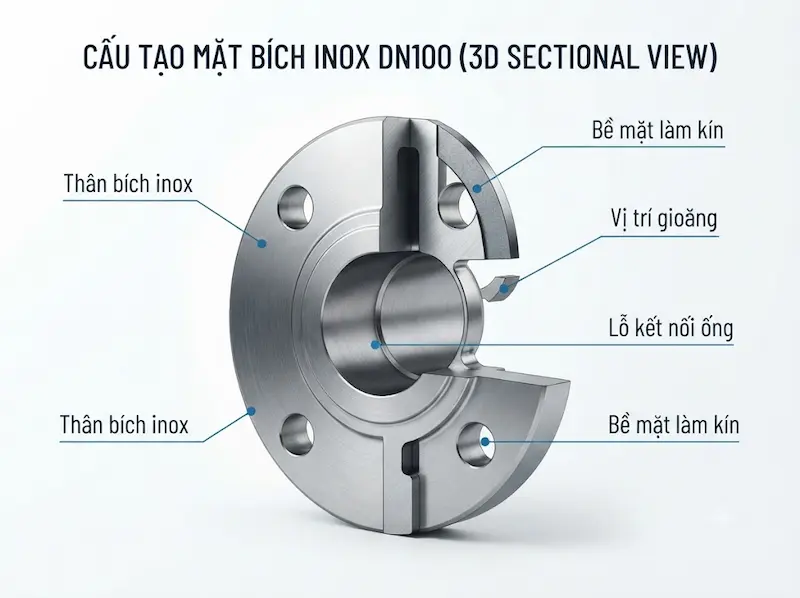

Cấu tạo và nguyên lý kết nối của bích inox

Mặt bích được thiết kế với cấu tạo cơ bản gồm: phần thân bích chịu lực, hệ thống lỗ bulong xung quanh, bề mặt làm kín (phẳng hoặc có gờ) và cổ bích hoặc phần rỗng trung tâm để hàn kết nối trực tiếp với đường ống.

• Nguyên lý hoạt động: Hai mặt bích được đặt đối diện nhau, kẹp một lớp gioăng làm kín (gioăng cao su, PTFE hoặc graphite) ở giữa. Khi siết đều lực các bulong xung quanh, lực ép sẽ nén chặt gioăng, bịt kín hoàn toàn khe hở để ngăn chặn rò rỉ lưu chất.

• Vì sao cần dùng mặt bích thay vì mối hàn chết? Giải pháp này cho phép kỹ thuật viên dễ dàng tháo rời thiết bị khi cần sửa chữa, đồng thời chịu lực kéo và áp suất lớn hơn nhiều so với kết nối ren trong các đường ống công nghiệp quy mô.

Phân Tích Chuyên Sâu

Các loại bích inox phổ biến hiện nay

• 1. Bích inox rỗng: Thiết kế có lỗ xuyên tâm, chuyên dùng để hàn kết nối trực tiếp với đường ống, thích hợp cho hệ thống dẫn nước, khí nén và các dây chuyền công nghiệp thông dụng.

• 2. Bích inox DN100 đặc: Không có lỗ thông dòng (bích mù), dùng để bịt kín đầu cuối đường ống hoặc khóa tạm thời các nhánh chờ trong quá trình kiểm tra áp lực hệ thống.

• 3. Bích inox cổ hàn: Có phần cổ dài giúp phân bố ứng suất đều hơn, khả năng chịu áp lực và nhiệt độ cực cao, ưu tiên dùng trong nhà máy hóa chất, hệ thống hơi nóng.

• 4. Bích inox hàn trượt: Kiểu dáng trượt ôm sát ngoài ống trước khi hàn, giúp dễ dàng căn chỉnh vị trí lắp đặt và tối ưu chi phí đầu tư vật tư.

Thông số kỹ thuật quan trọng của bích inox

Khi lựa chọn phụ kiện này, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau để đảm bảo độ tương thích hoàn hảo:

• Phân biệt áp suất PN10 và PN16: Bích PN10 phù hợp cho các hệ thống cấp nước áp suất vừa; trong khi bích inox chuẩn PN16 có độ dày bích lớn hơn, chịu được áp lực làm việc khắc nghiệt hơn.

• Tầm quan trọng của tiêu chuẩn: Phải chọn đúng tiêu chuẩn của bích khớp với tiêu chuẩn của van và thiết bị đi kèm (ví dụ tiêu chuẩn JIS 10K phải đi với van tiêu chuẩn JIS) để đảm bảo khoảng cách lỗ bulong khớp chính xác, tránh tình trạng lệch tâm khi thi công.

So sánh bích inox 304 DN100 và bích inox 316 DN100

• Khả năng chống ăn mòn: Inox 304 chống ăn mòn tốt trong môi trường thông thường; trong khi Inox 316 có bổ sung nguyên tố Molypden giúp chống ăn mòn cực tốt trong môi trường muối mặn hoặc hóa chất axit nhẹ.

• Môi trường ứng dụng: Inox 304 phù hợp cho nước sạch, thực phẩm; còn Inox 316 là lựa chọn bắt buộc cho ngành hóa chất, dược phẩm khắt khe.

• Giá thành: Mặt bích inox làm từ vật liệu 316 có giá cao hơn đáng kể so với mác 304 do đặc tính cơ lý vượt trội.

Ứng Dụng Thực Tế

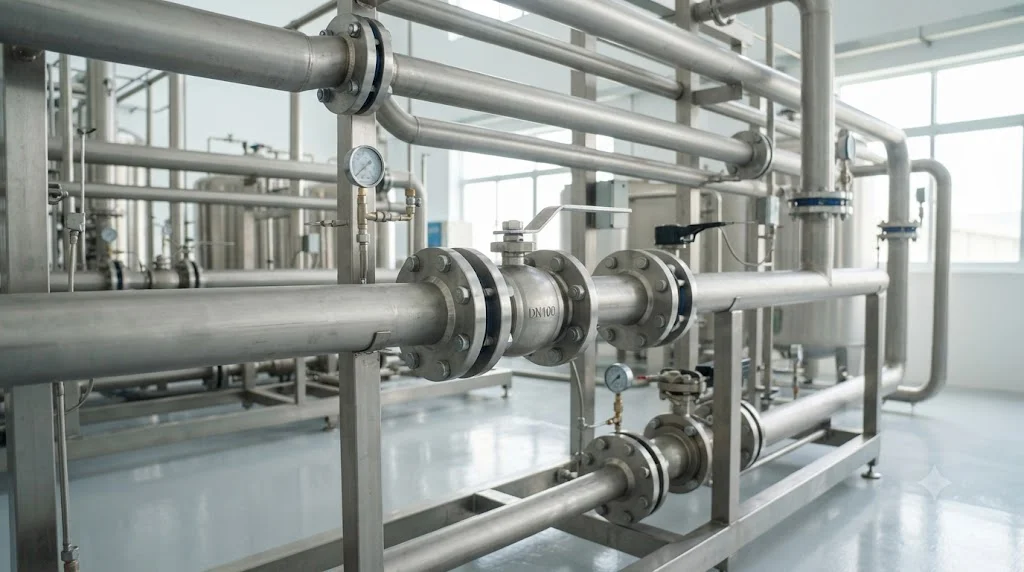

Bích inox được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các nhà máy xử lý nước sạch, trạm bơm tăng áp tòa nhà cao tầng và các tuyến ống chính trong khu công nghiệp.

• Ngành thực phẩm và dược phẩm: Yêu cầu độ vệ sinh tuyệt đối, bề mặt sáng bóng không bám vi sinh, chống rỉ sét để bảo vệ chất lượng sản phẩm.

• Ngành hóa chất: Ưu tiên sử dụng bích inox vật liệu 316 để chống chịu sự ăn mòn của axit loãng, dung môi và môi trường hơi muối khắc nghiệt ven biển.

• Hệ thống PCCC: Dùng để kết nối đường ống áp lực cao và các cụm van điều khiển của hệ thống chữa cháy tự động.

Sai lầm thường gặp khi chọn mua bích inox

1. Chỉ quan tâm đến giá rẻ: Mua phải các loại inox pha tạp kém chất lượng, nhanh chóng bị hoen gỉ chỉ sau một thời gian ngắn vận hành.

2. Không kiểm tra kỹ tiêu chuẩn mặt bích: Dẫn đến việc khoảng cách lỗ bulong không khớp với van hoặc máy bơm, gây gián đoạn tiến độ thi công.

3. Chọn sai vật liệu so với môi trường: Dùng bích inox mác 304 cho môi trường hóa chất mạnh khiến sản phẩm bị ăn mòn thủng lỗ, gây rò rỉ nguy hiểm.

4. Bỏ qua phụ kiện đi kèm: Không chú trọng đến chất lượng gioăng làm kín và bulong, khiến điểm kết nối không đạt độ kín khít tối đa dù mặt bích rất tốt.

Hướng Dẫn / Checklist

Cách lựa chọn bích inox phù hợp

•  Xác định chính xác đường kính danh nghĩa đường ống (DN100 / Phi 114).

• Kiểm tra tiêu chuẩn mặt bích của hệ thống hiện hữu (JIS, BS, ANSI hay DIN).

•  Lựa chọn mác vật liệu inox phù hợp với tính chất lưu chất (Inox 304 hoặc 316).

•  Xác định áp suất làm việc tối đa của hệ thống (PN10, PN16 hoặc cao hơn).

•  Khảo sát môi trường sử dụng thực tế (trong nhà, ngoài trời hay hóa chất).

Lưu ý quan trọng khi lắp đặt bích inox

• Kiểm tra kỹ bề mặt làm kín của bích, đảm bảo không bị trầy xước hay dính bẩn trước khi đưa vào lắp ráp.

• Sử dụng đúng chủng loại gioăng làm kín tương thích với nhiệt độ và áp suất của lưu chất.

• Siết các con ốc bulong theo nguyên tắc đối xứng (hình chéo góc) để lực ép phân bổ đều khắp bề mặt bích.

• Tuyệt đối không làm xước bề mặt làm kín để tránh tạo khe hở gây rò rỉ nước hoặc khí nén.

• Tiến hành chạy thử và kiểm tra áp suất toàn diện sau khi hoàn tất công đoạn lắp đặt.

Câu Hỏi Thường Gặp

Bích inox DN100 dùng cho ống kích thước bao nhiêu?

Phụ kiện này được thiết kế tiêu chuẩn để kết nối hoàn hảo với đường ống có kích thước danh nghĩa DN100, tương đương đường kính ngoài ống khoảng 114mm.

Bích inox có những loại mác thép nào phổ biến?

Trên thị trường hiện nay phổ biến nhất là hai dòng vật liệu: Inox 304 (thông dụng) và Inox 316 (chuyên dụng cho hóa chất và môi trường khắc nghiệt).

Nên chọn bích inox PN10 hay PN16 cho hệ thống nước?

Tùy thuộc vào áp lực vận hành thực tế của bơm. Nếu hệ thống cao tầng hoặc áp lực lớn, bạn nên ưu tiên chọn bích inox chuẩn PN16 để đảm bảo hệ số an toàn cao nhất.

Bích inox có khả năng chống ăn mòn tuyệt đối không?

Sản phẩm có khả năng chống gỉ sét rất tốt. Tuy nhiên, mức độ chống ăn mòn còn phụ thuộc trực tiếp vào mác inox và nồng độ hóa chất của môi trường làm việc.

Giá bích inox phụ thuộc vào những yếu tố nào?

Giá thành sản phẩm chịu ảnh hưởng bởi chất liệu inox (304/316), tiêu chuẩn sản xuất, độ dày thân bích và số lượng đơn hàng thực tế của quý khách.

Kết Luận

Bích inox là phụ kiện không thể thiếu trong nhiều hệ thống đường ống công nghiệp nhờ ưu điểm kết nối chắc chắn, độ bền cơ học cao và khả năng chống ăn mòn tối ưu. Tuy nhiên, để đảm bảo hiệu quả vận hành lâu dài và tránh rủi ro rò rỉ, bạn cần lựa chọn đúng vật liệu inox, đúng tiêu chuẩn áp suất và tuân thủ nghiêm ngặt quy trình kỹ thuật khi lắp đặt.
