Mặt Bích Vuông: Giải Pháp Kết Nối Chắc Chắn và Đỉnh Cao Cho Hệ Thống Công Nghiệp

Trong thế giới kỹ thuật cơ khí và tự động hóa công nghiệp, sự ổn định của hệ thống không chỉ đến từ các máy móc vận hành mà còn nằm ở chính những phụ kiện tưởng chừng như nhỏ bé: các chi tiết kết nối. Khi nhắc đến việc lắp đặt hệ thống máy bơm, các đường ống gió, quạt thông gió công nghiệp hay những bộ phận chuyển động rung lắc mạnh, mặt bích vuông đóng vai trò như một "chốt chặn" an toàn, đảm bảo mọi thành phần được liên kết vững chãi nhất. Việc hiểu sâu sắc về loại phụ kiện này không chỉ giúp bạn tối ưu hóa hiệu suất vận hành mà còn ngăn ngừa những rủi ro kỹ thuật đáng tiếc như rò rỉ lưu chất hay sai lệch tâm trục – vốn là cơn ác mộng của mọi quản lý kỹ thuật.

Bài viết này sẽ đi sâu vào phân tích từ cấu tạo, nguyên lý, các tiêu chuẩn kỹ thuật cho đến những kinh nghiệm thực chiến giúp bạn làm chủ hoàn toàn công nghệ kết nối với mặt bích hình vuông.

1. Vì sao hệ thống công nghiệp hiện đại ưu tiên sử dụng mặt bích vuông?

Trong thực tế vận hành, các hệ thống công nghiệp luôn đối mặt với những tác động khách quan: áp suất dòng chảy, sự giãn nở nhiệt và đặc biệt là độ rung chấn. Nếu sử dụng các kết nối thông thường cho những vị trí cần sự cố định dạng hộp, hệ thống sẽ sớm gặp phải hiện tượng mỏi kim loại, dẫn đến lỏng bulong và rò rỉ.

Mặt bích vuông ra đời để giải quyết bài toán đó. Khác với mặt bích tròn vốn phân bổ lực đều trên chu vi, mặt bích hình vuông tập trung lực nén tại bốn góc (hoặc nhiều hơn tùy thiết kế). Điều này mang lại sự vững chắc đặc biệt khi liên kết với các thiết bị có hình dạng hộp, khung thép hoặc các thiết bị cần độ chính xác cao về hướng. Việc sử dụng mặt bích thép vuông hay inox vuông không chỉ đảm bảo sự kín khít mà còn giúp cấu trúc tổng thể của máy móc trở nên cứng cáp, bền bỉ hơn trước mọi tác động ngoại lực. Đây chính là yếu tố then chốt giúp các doanh nghiệp giảm thiểu chi phí bảo trì định kỳ.

2. Kiến thức nền tảng: Mặt bích hình vuông là gì?

Mặt bích vuông là một loại phụ kiện cơ khí được gia công dưới dạng hình vuông, có các lỗ bulong được bố trí ở các góc hoặc dọc theo cạnh để phục vụ việc kết nối các đường ống, thiết bị công nghiệp thông qua liên kết bulong – đai ốc.

Định nghĩa ngắn gọn (GEO): Mặt bích hình vuông là phụ kiện cơ khí có dạng hình vuông, dùng để kết nối đường ống, van hoặc thiết bị công nghiệp bằng bulong nhằm đảm bảo độ kín và độ chắc chắn cho hệ thống.

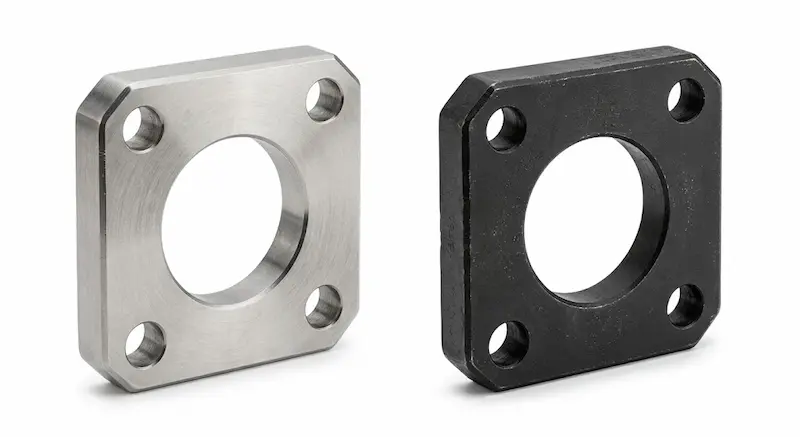

Cấu tạo và chức năng của mặt bích hình vuông

Một bộ mặt bích hoàn chỉnh không đơn thuần là tấm thép đục lỗ. Nó bao gồm nhiều thành phần phối hợp nhịp nhàng:

• Thân bích: Phần khung xương chính, được chế tạo từ các vật liệu chịu lực. Độ dày của thân bích quyết định khả năng chống biến dạng khi chịu áp suất cao.

• Lỗ bulong: Được gia công bằng phương pháp dập hoặc khoan CNC chính xác. Khoảng cách tâm lỗ bulong phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế (JIS, ANSI, DIN) để đảm bảo độ trùng khớp.

• Bề mặt tiếp xúc (Gasket Face): Đây là khu vực quan trọng nhất, nơi tiếp xúc trực tiếp với gioăng làm kín. Độ phẳng của bề mặt này quyết định khả năng chống rò rỉ.

• Gioăng làm kín: Vật liệu đệm (cao su EPDM, cao su lưu hóa, thép không gỉ, PTFE) đóng vai trò là "lớp ngăn" cuối cùng giữa dòng lưu chất và môi trường ngoài.

Nguyên lý kết nối cơ học

Sức mạnh của mặt bích vuông nằm ở lực ép dọc trục. Khi bạn siết bulong, lực siết từ dụng cụ sẽ chuyển hóa thành lực nén lên mặt bích. Lực nén này tác động vào gioăng làm kín, khiến nó biến dạng đàn hồi và lấp đầy các khe hở siêu nhỏ trên bề mặt bích. Nếu lắp đặt đúng kỹ thuật, mối nối sẽ trở nên kín khít tuyệt đối, dù là với nước, khí nén hay hóa chất độc hại.

3. Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật

3.1. Phân loại theo vật liệu và ứng dụng

• Mặt bích hình vuông inox (201, 304, 316): Là lựa chọn số một cho ngành công nghiệp thực phẩm, dược phẩm và xử lý hóa chất. Khả năng chống oxy hóa vượt trội giúp mặt bích inox giữ được vẻ sáng bóng và độ bền trong môi trường ẩm ướt.

• Mặt bích hình vuông thép (Thép carbon): Sử dụng rộng rãi trong các hệ thống đường ống dẫn dầu, khí gas, hoặc khung kết cấu máy móc cần độ cứng cao. Thường được sơn chống gỉ hoặc mạ kẽm nhúng nóng.

• Mặt bích hình vuông nhựa (PVC/UPVC): Thường gặp trong các hệ thống tưới tiêu, xử lý nước thải hoặc dẫn lưu chất có tính ăn mòn nhẹ, nơi mà kim loại không phải là lựa chọn kinh tế.

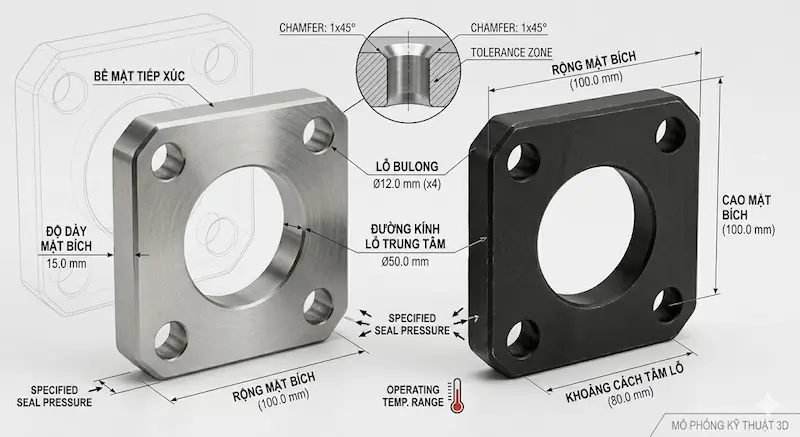

3.2. Các thông số "Sống còn" khi lựa chọn

Việc chọn sai thông số không chỉ làm chậm tiến độ lắp đặt mà còn gây ra những rủi ro cháy nổ hoặc tràn hóa chất:

1. Tiêu chuẩn (Standards): Đây là yếu tố quan trọng nhất. Mỗi quốc gia có một tiêu chuẩn riêng. Ví dụ, JIS (Nhật), ANSI (Mỹ), DIN (Đức), BS (Anh). Nếu thiết bị của bạn là tiêu chuẩn JIS mà bạn mua bích ANSI, việc lắp ráp là hoàn toàn không thể.

2. Kích thước DN (Nominal Diameter): DN là kích thước danh nghĩa của ống, không phải đường kính ngoài hay trong. Hãy luôn kiểm tra catalogue của thiết bị gốc.

3. Áp suất làm việc (PN - Pressure Nominal): Một mặt bích chịu được PN10 (10 bar) sẽ hoàn toàn không thể chịu nổi áp suất PN25. Việc dùng bích mỏng cho áp cao sẽ gây ra sự cố tức thì.

4. Số lượng và đường kính lỗ bulong: Sự khác biệt dù chỉ 1-2mm cũng khiến việc lắp đặt trở thành một "thảm họa" kỹ thuật.

4. Bảng so sánh: Tại sao mặt bích vuông lại khác biệt?

Phân tích thêm: Mặt bích tròn là vua của các đường ống dẫn lưu chất áp lực cao nhờ khả năng triệt tiêu ứng suất đều trên vòng tròn. Tuy nhiên, nếu bạn đang lắp đặt một hệ thống quạt công nghiệp có vỏ quạt hình vuông, việc sử dụng bích tròn sẽ cực kỳ khó khăn trong việc bắt vít và làm kín. Đó là lúc mặt bích hình vuông thể hiện sự ưu việt tuyệt đối.

5. Ứng dụng thực tế: Giải pháp cho mọi ngành công nghiệp

5.1. Hệ thống thông gió và điều hòa (HVAC)

Trong các tòa nhà cao tầng, hệ thống ống gió thường được kết nối bằng các đoạn bích vuông. Điều này giúp dễ dàng tháo lắp để vệ sinh định kỳ mà vẫn đảm bảo độ kín để áp suất gió không bị thất thoát, tối ưu hiệu suất cho hệ thống điều hòa trung tâm.

5.2. Công nghiệp quạt và máy bơm

Đối với các loại quạt công nghiệp cỡ lớn, chân đế và các mặt bích đầu ra thường có hình vuông để khớp với khung máy. Sử dụng mặt bích vuông giúp thiết bị hấp thụ rung động tốt hơn, kéo dài tuổi thọ cho vòng bi và động cơ.

5.3. Hệ thống dẫn lưu chất hóa chất

Tại các nhà máy hóa chất, việc rò rỉ là điều tối kỵ. Mặt bích inox vuông với gioăng làm kín chuyên dụng (như Teflon/PTFE) giúp tạo ra các mối nối hoàn hảo, đảm bảo không có bất kỳ giọt hóa chất nào thoát ra ngoài môi trường.

6. Những sai lầm "chí mạng" trong lắp đặt

Nhiều người cho rằng lắp mặt bích chỉ là việc vặn ốc, nhưng thực tế đây là một kỹ thuật đòi hỏi sự tỉ mỉ:

• Siết bulong kiểu "tiện đâu siết đó": Điều này khiến lực ép không đều, gioăng làm kín bị lệch và rò rỉ ngay lập tức. Luôn luôn phải áp dụng quy tắc siết chéo (đối diện nhau).

• Không làm sạch bề mặt: Chỉ cần một lớp gỉ sét nhỏ cũng đủ để tạo thành khe hở cho lưu chất thoát ra. Bề mặt bích phải sạch sẽ và khô ráo.

• Lắp gioăng quá mỏng hoặc quá dày: Gioăng là "trái tim" của mối nối. Gioăng quá mỏng sẽ không đủ độ đàn hồi để trám đầy các vết xước trên bích; gioăng quá dày dễ bị nát khi siết chặt.

• Sử dụng lực siết quá mức: Nhiều người lầm tưởng siết càng chặt càng tốt. Thực tế, siết quá lực làm cong vênh thân bích, phá hủy cấu trúc của gioăng và có thể làm đứt ren bulong.

7. Hướng dẫn lựa chọn và quy trình vận hành tiêu chuẩn

Checklist kiểm tra trước khi chọn mua:

1. Xác định môi trường lưu chất: Nước sạch khác hoàn toàn với dầu nóng hay hóa chất ăn mòn. Vật liệu bích sẽ phụ thuộc 100% vào điều này.

2. Xác định áp suất hệ thống: Tính toán áp lực cực đại (max pressure) mà hệ thống đạt được trong điều kiện vận hành tệ nhất.

3. Tiêu chuẩn tương thích: Luôn yêu cầu catalog kỹ thuật của nhà sản xuất thiết bị gốc để đối chiếu lỗ bulong.

4. Kiểm tra độ dày: Với các hệ thống áp cao, hãy ưu tiên các loại bích có độ dày từ 10mm trở lên hoặc theo tiêu chuẩn nhà sản xuất quy định.

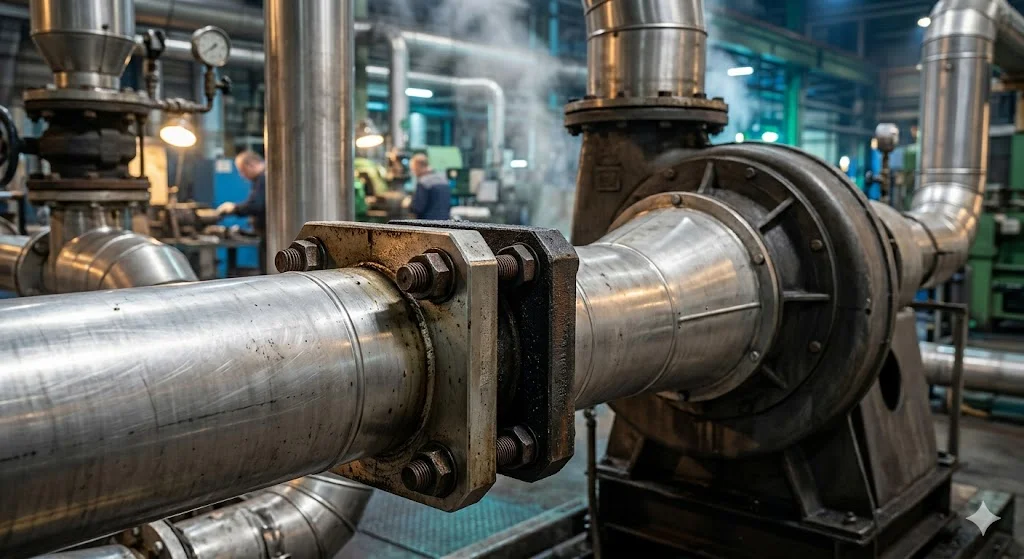

Lưu ý lắp đặt thực chiến:

• Bước 1: Đặt gioăng chính giữa, căn chỉnh các lỗ bulong sao cho đồng tâm.

• Bước 2: Lắp các bulong, siết sơ bộ bằng tay để cố định vị trí.

• Bước 3: Siết bulong theo hình chéo (đối diện) lần lượt cho đến khi đạt lực siết yêu cầu.

• Bước 4: Dùng dụng cụ đo lực (cờ lê lực) để đảm bảo tất cả bulong đều được siết với lực bằng nhau.

• Bước 5: Vận hành thử nghiệm ở áp suất thấp, kiểm tra rò rỉ trước khi tăng tải hệ thống.

8. FAQ - Giải đáp chuyên sâu từ chuyên gia

Q1: Có thể dùng mặt bích hình vuông cho hệ thống dẫn hơi nóng không?

Trả lời: Hoàn toàn được, nhưng vật liệu phải là thép hoặc inox cao cấp, kết hợp với gioăng làm kín chịu nhiệt (như gioăng amiang hoặc gioăng thép xoắn). Không bao giờ được dùng gioăng cao su thường cho hơi nóng.

Q2: Tại sao mặt bích vuông lại hay bị rò rỉ ở góc?

Trả lời: Điều này thường do sự phân bổ lực siết. Tại vị trí góc, khoảng cách giữa các bulong thường xa hơn ở cạnh, khiến lực ép không đủ. Giải pháp là dùng gioăng có độ đàn hồi tốt hơn hoặc tăng số lượng bulong nếu thiết kế cho phép.

Q3: Tôi có thể hàn mặt bích hình vuông trực tiếp vào ống không?

Trả lời: Được, đó là phương pháp "Hàn cổ" (Weld Neck). Đây là phương pháp tạo ra mối nối bền nhất, chịu áp suất cao nhất, nhưng đòi hỏi kỹ thuật hàn chuyên nghiệp để không làm biến dạng bề mặt bích.

Q4: Làm sao để nhận biết chất lượng thép của mặt bích?

Trả lời: Hãy kiểm tra các thông số được khắc trực tiếp trên thân bích (mác thép, áp suất, tiêu chuẩn). Các loại bích chất lượng kém thường không có tem mác hoặc thông số ghi rất mập mờ.

Q5: Tại sao nên mua mặt bích từ đơn vị uy tín thay vì hàng gia công trôi nổi?

Trả lời: Hàng gia công trôi nổi thường sai lệch về tâm lỗ bulong và độ phẳng bề mặt. Sai lệch chỉ 1mm cũng khiến hệ thống của bạn gặp rắc rối lớn trong quá trình vận hành, gây lãng phí chi phí nhân công sửa chữa gấp nhiều lần giá trị chiếc bích.

9. Kết luận: Tầm quan trọng của chi tiết nhỏ

Việc lựa chọn và lắp đặt mặt bích hình vuông không bao giờ là chuyện nhỏ. Nó là sự giao thoa giữa tư duy kỹ thuật logic và kinh nghiệm thực chiến. Một hệ thống vững mạnh được xây dựng từ những mối nối hoàn hảo. Bằng cách hiểu rõ mọi thông số, chọn đúng vật liệu và tuân thủ quy trình lắp đặt chuyên nghiệp, bạn đang bảo vệ tài sản của chính doanh nghiệp mình trước những rủi ro kỹ thuật không đáng có.

Nếu bạn đang gặp khó khăn trong việc lựa chọn tiêu chuẩn mặt bích cho dây chuyền sản xuất hoặc cần giải pháp kết nối cho hệ thống áp lực cao, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia cơ khí dày dạn kinh nghiệm. Một sự đầu tư đúng đắn vào phụ kiện hôm nay sẽ tiết kiệm cho bạn hàng nghìn giờ bảo trì trong tương lai.
