Van Cổng Tay Quay DN100: Giải Pháp Vận Hành Tối Ưu Cho Hệ Thống Đường Ống Lớn

Trong quản lý hạ tầng công nghiệp, các hệ thống cấp thoát nước, PCCC hay mạng lưới đường ống công nghệ đều đối mặt với thử thách lớn trong việc kiểm soát lưu lượng. Khi các đường ống phi 114mm (DN100) yêu cầu sự ổn định tuyệt đối, việc lựa chọn thiết bị đóng mở trở nên quan trọng hơn bao giờ hết. Van cổng tay quay DN100 không chỉ là một linh kiện, mà là "chốt chặn" an toàn, đảm bảo dòng chảy được duy trì tối đa khi cần thiết và ngắt dứt khoát khi xảy ra sự cố. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để bạn đưa ra lựa chọn đầu tư thông minh nhất.

1. Tại sao Van cổng tay quay là lựa chọn ưu tiên?

Trong thực tế thi công, các hệ thống đường ống trung bình (DN100) thường đóng vai trò là "mạch máu" chính cho các nhánh cấp nước. Một sai lầm nhỏ trong khâu chọn van có thể dẫn đến hậu quả nghiêm trọng:

• Tụt áp hệ thống: Những van có thiết kế cản dòng sẽ làm giảm hiệu suất của máy bơm, khiến chi phí điện năng tăng cao.

• Rò rỉ tại khớp nối: Do chọn sai tiêu chuẩn mặt bích hoặc vật liệu gioăng không tương thích.

• Hư hỏng thiết bị: Va đập thủy lực do đóng mở không dứt khoát làm giảm tuổi thọ của cả hệ thống.

Van cổng tay quay vượt qua mọi hạn chế đó bằng cấu tạo cổng trượt đặc biệt. Khi van mở, đĩa van được nâng hoàn toàn lên trên, tạo ra một đường ống "giả định" thông suốt với độ tổn thất áp suất gần như bằng không. Điều này giúp máy bơm không phải hoạt động quá tải, duy trì lưu lượng tối ưu cho toàn bộ hệ thống phía sau.

2. Van Cổng Tay Quay DN100 là gì?

Van cổng tay quay (thường gọi là gate valve DN100 hay van chặn DN100) là thiết bị điều khiển dòng chảy có đường kính danh nghĩa 100mm. Thiết bị này vận hành thủ công thông qua cơ cấu vô lăng tay quay, giúp truyền lực đến trục van để nâng hoặc hạ đĩa van. Đây là dòng van chuyên dụng được thiết kế cho các hệ thống yêu cầu sự đóng mở dứt khoát, ít khi được sử dụng để điều tiết lưu lượng liên tục.

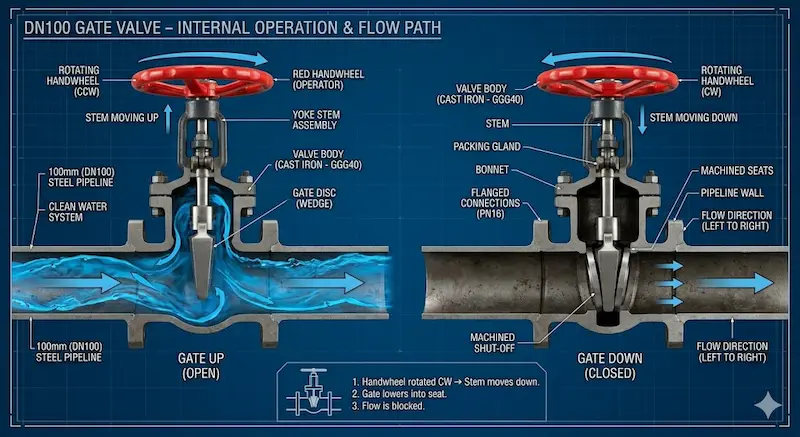

3. Nguyên lý vận hành và tại sao nó tối ưu?

Khác với các dòng van điều tiết, van cổng vận hành dựa trên cơ chế chặn dòng bằng cách hạ đĩa van chắn ngang qua trục dòng chảy.

• Cơ chế đóng mở: Người vận hành tác động lực lên vô lăng, chuyển động xoay này được chuyển đổi thành chuyển động tịnh tiến của trục van. Sự đơn giản này giúp người dùng dễ dàng thao tác mà không cần đến các bộ phận trợ lực điện tử phức tạp trong các hệ thống đơn giản.

• Vì sao van mở hoàn toàn là chìa khóa? Đối với đường ống DN100, lưu lượng nước là rất lớn. Việc để đĩa van nằm chắn giữa đường ống sẽ tạo ra hiện tượng nhiễu loạn dòng chảy, gây rung lắc và mài mòn cơ khí. Với van cổng, khi đã mở, lòng ống hoàn toàn trống trải, cho phép lưu chất đi qua với vận tốc ổn định, không gây ồn và không làm tiêu hao năng lượng áp suất.

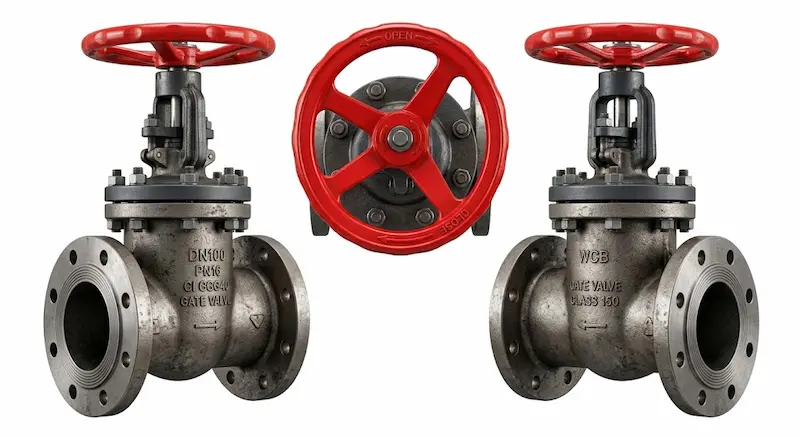

4. Phân tích sâu về cấu tạo kỹ thuật

Một chiếc van cổng tay quay DN100 bền bỉ phải được tạo thành từ những thành phần có sự đồng bộ cao:

• Thân van: Là phần chịu lực chính, vật liệu gang cầu (Ductile Iron) là lựa chọn kinh tế nhất, trong khi thép (Cast Steel) được dùng cho hơi nóng và inox (Stainless Steel) dành riêng cho hóa chất ăn mòn hoặc môi trường yêu cầu vệ sinh khắt khe.

• Đĩa van (Cánh cổng): Đây là "trái tim" của van. Đĩa van thường được bọc cao su EPDM (đối với van gang) để đảm bảo độ kín khít tuyệt đối khi đóng, ngay cả khi nước chứa cặn nhỏ.

• Trục van (Stem): Được sản xuất từ thép không gỉ cường độ cao, đảm bảo không bị cong vênh dưới tác động của áp lực đẩy lên từ dòng lưu chất.

• Vô lăng tay quay: Kích thước tay quay được tính toán dựa trên lực mô-men cần thiết để đóng mở van ở áp lực PN16, giúp người vận hành có thể thao tác nhẹ nhàng nhất.

• Gioăng làm kín: Quyết định tuổi thọ của van. Một chiếc gioăng chất lượng có thể chịu được hàng ngàn chu kỳ đóng mở mà không bị nứt vỡ.

5. Phân loại van cổng DN100 cho từng mục đích

Không phải van cổng nào cũng giống nhau. Việc phân loại giúp bạn tối ưu chi phí dự án:

1. Van cổng ty nổi (Outside Screw and Yoke): Trục van sẽ dài ra ngoài khi mở. Ưu điểm là người vận hành có thể nhìn thấy van đang mở hay đóng từ xa. Tuy nhiên, nó cần không gian lắp đặt lớn.

2. Van cổng ty chìm (Non-rising Stem): Trục van nằm gọn trong thân. Ưu điểm tuyệt đối về không gian, thường lắp trong các hầm kỹ thuật, hộp van chôn ngầm.

3. Phân loại theo vật liệu:

   • Van Gang: Dùng cho nước sạch, PCCC. Hiệu quả kinh tế cao nhất.

   • Van Inox: Dùng cho xử lý nước thải, hóa chất nhẹ, nước biển. Độ bền cực cao.

   • Van Thép: Chịu nhiệt độ cao, thường thấy trong lò hơi, hệ thống dẫn dầu.

6. So sánh thực tế: Van cổng DN100 vs Van bướm DN100

Đây là câu hỏi thường xuyên gặp phải khi dự toán công trình:

Insight: Nếu hệ thống của bạn là đường ống chính dẫn nước từ trạm bơm vào nhà máy, van cổng DN100 luôn là ưu tiên số một. Nếu hệ thống cần lắp đặt tại các vị trí chật hẹp và lưu lượng không quá khắc khe, van bướm sẽ kinh tế hơn.

7. Sai lầm khi chọn mua và cách khắc phục

Nhiều nhà thầu phát sinh chi phí lớn chỉ vì những sai lầm cơ bản:

• Sai lầm: Mua van cổng gang PN10 cho hệ thống bơm áp lực PN16.

• Hậu quả: Van bị nứt thân hoặc rò rỉ sau vài lần vận hành.

• Khắc phục: Luôn đối soát áp suất thực tế của máy bơm với thông số ghi trên thân van.

• Sai lầm: Sử dụng van cổng để điều tiết lưu lượng (mở hé).

• Hậu quả: Đĩa van bị rung lắc mạnh, gioăng cao su nhanh chóng bị "nhai" nát dẫn đến rò rỉ.

• Khắc phục: Sử dụng van cầu (Globe Valve) nếu cần điều tiết, hoặc mở van cổng hoàn toàn 100%.

8. Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để van cổng DN100 đạt tuổi thọ trên 10 năm:

• Lắp đặt: Tránh ép mặt bích bằng cách siết bulong không đều. Phải dùng cờ-lê lực siết theo hình ngôi sao để mặt bích tiếp xúc đều. Không được treo các thiết bị khác lên thân van.

• Bảo trì:

  • Tra dầu mỡ: Trục van và ren tay quay cần được tra dầu mỡ định kỳ 6 tháng/lần để tránh bị rỉ sét.

  • Đóng mở định kỳ: Nếu van thường xuyên ở trạng thái mở, hãy dành thời gian đóng mở nó ít nhất 3 tháng/lần. Việc này ngăn chặn sự tích tụ cặn bẩn và sự bó cứng của các bộ phận cơ khí.

  • Vệ sinh: Nếu lắp trong môi trường nhiều bụi bẩn, hãy bọc một lớp màng bảo vệ bên ngoài vô lăng.

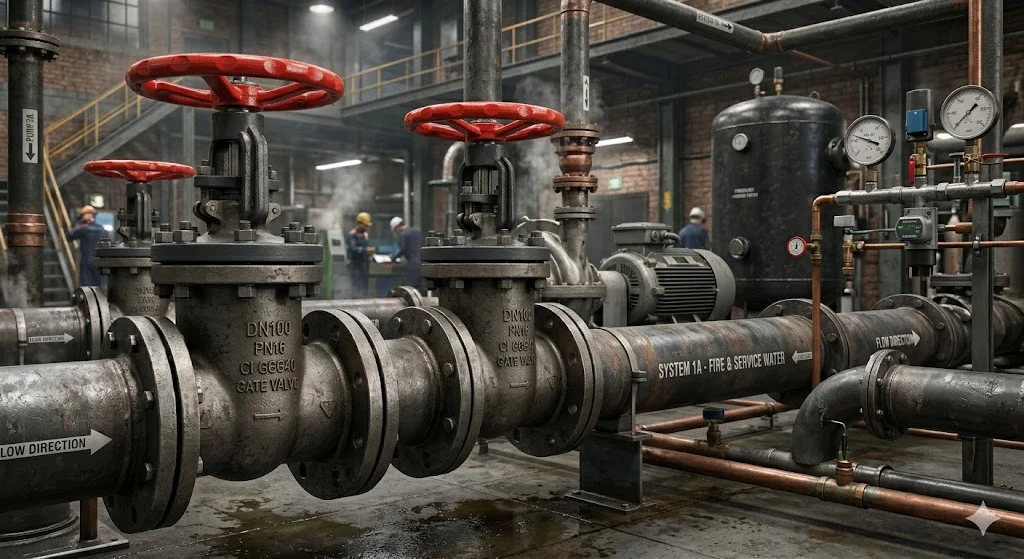

9. Checklist chọn mua chuẩn kỹ thuật

• Lưu chất: Kiểm tra tính chất (tính ăn mòn, nhiệt độ).

• Áp suất: Chọn PN10 hay PN16 (cần dư tải so với áp thực tế).

• Tiêu chuẩn: Phải trùng với tiêu chuẩn của ống (ANSI, JIS, DIN).

• Ty van: Ty nổi (dễ kiểm tra) hay ty chìm (tiết kiệm diện tích).

• Chứng chỉ: Yêu cầu người bán cung cấp bản CO/CQ gốc để tránh hàng trôi nổi.

10. Giải đáp thắc mắc (FAQ)

Van cổng tay quay dn100 dùng cho ống phi bao nhiêu?

Trong hệ thống đường ống thép công nghiệp, kích thước DN100 tương đương với đường kính ngoài là 114.3mm (phi 114).

Van cổng DN100 có dùng được cho hơi nóng không?

Có, nhưng bạn phải chọn loại van cổng bằng thép đúc (Cast Steel) kết hợp gioăng kim loại, tuyệt đối không dùng loại bọc cao su.

Tại sao van cổng thường đắt hơn các loại van khác cùng kích thước?

Vì van cổng đòi hỏi quy trình đúc thân van phức tạp hơn và lượng nguyên liệu sắt thép tiêu thụ lớn hơn nhiều so với các loại van nhỏ gọn khác.

11. Kết luận và CTA

Việc đầu tư cho van cổng tay quay DN100 chất lượng là quyết định đảm bảo sự ổn định dài hạn cho toàn bộ hạ tầng đường ống của doanh nghiệp. Một sản phẩm chính hãng, lắp đặt đúng kỹ thuật và được bảo trì định kỳ sẽ không bao giờ làm bạn thất vọng bằng những sự cố rò rỉ hay gián đoạn sản xuất.

Đừng để hệ thống của bạn vận hành thiếu an toàn chỉ vì chọn sai thiết bị từ đầu. Hãy để đội ngũ kỹ thuật của chúng tôi giúp bạn lựa chọn đúng model, đúng vật liệu, đảm bảo chi phí tối ưu nhất cho công trình của bạn.
