Van Cổng DN100: Giải Pháp Kỹ Thuật Toàn Diện Cho Hệ Thống Đường Ống Công Nghiệp

Trong thế giới kỹ thuật hạ tầng và công nghiệp hiện đại, việc kiểm soát dòng chảy lưu chất trong đường ống không chỉ đơn thuần là việc đóng hay mở nước. Đó là một bài toán tối ưu hóa về áp suất, lưu lượng, độ bền vật liệu và chi phí vận hành. Trong phạm vi các hệ thống đường ống quy mô vừa, van cổng DN100 (hay van cửa DN100) nổi lên như một mắt xích quan trọng nhất, đảm bảo tính an toàn và hiệu quả cho hàng loạt các ứng dụng từ dân dụng cho đến những nhà máy công nghiệp khắt khe. Bài viết này sẽ đi sâu vào phân tích chuyên môn về thiết bị này, giúp các chủ đầu tư, kỹ sư và đội ngũ kỹ thuật có cái nhìn thấu đáo để đưa ra những quyết định mua sắm và lắp đặt chính xác nhất.

Vì sao van cổng DN100 được dùng phổ biến trong công nghiệp?

Khi thiết kế hoặc vận hành một hệ thống đường ống với đường kính DN100 (tương đương 4 inch), thách thức lớn nhất mà đội ngũ kỹ thuật thường xuyên đối mặt là sự sụt áp không kiểm soát và hiện tượng rò rỉ tại các vị trí van. Nhiều đơn vị, vì muốn cắt giảm chi phí đầu tư ban đầu, đã lựa chọn các loại van có cấu trúc không phù hợp hoặc vật liệu kém chất lượng, dẫn đến hệ quả là hệ thống liên tục gặp trục trặc, kẹt van hoặc hỏng hóc nghiêm trọng khi hệ thống máy bơm hoạt động với công suất tối đa.

Sự phổ biến của van cổng DN100 không phải là ngẫu nhiên. Đây là lựa chọn chiến lược trong các nhà máy sản xuất, hệ thống phòng cháy chữa cháy (PCCC) và trạm cấp thoát nước đô thị nhờ khả năng cung cấp dòng chảy toàn phần (full bore). Thiết kế này cho phép lưu chất đi qua với sự cản trở thấp nhất, từ đó bảo vệ toàn bộ cấu trúc đường ống khỏi những tác động tiêu cực của áp suất dư. Khi một hệ thống được lắp đặt đúng loại van cổng, nó không chỉ vận hành ổn định mà còn kéo dài tuổi thọ của toàn bộ các thiết bị đo đạc và máy bơm nằm phía sau, giúp giảm thiểu đáng kể chi phí bảo trì và thay thế trong dài hạn.

Kiến thức nền: Bản chất kỹ thuật của Van cổng DN100

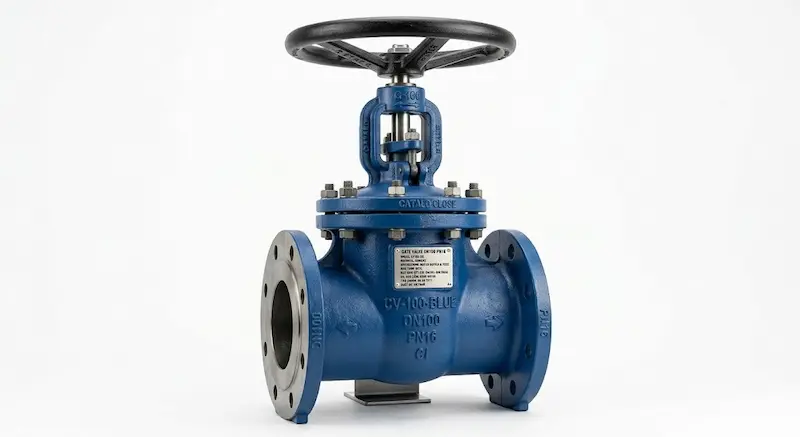

Định nghĩa và vai trò

Van cổng DN100 là một thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất bên trong hệ thống đường ống có kích thước danh nghĩa là 100mm. Đây là kích thước tiêu chuẩn quốc tế (4 inch) được áp dụng rộng rãi cho các nhánh đường ống trung tâm. Chức năng cốt lõi của van không phải là điều tiết lưu lượng (thay đổi độ lớn nhỏ của dòng chảy), mà là "cô lập" dòng lưu chất. Khi van ở trạng thái đóng, nó ngăn chặn sự lưu thông của nước, khí hoặc hơi để phục vụ các mục đích bảo trì, sửa chữa hoặc cách ly khu vực.

Nguyên lý hoạt động – Cơ chế vận hành

Nguyên lý của loại van này vô cùng đơn giản nhưng hiệu quả. Khi người vận hành quay vô lăng (tay quay), ty van sẽ dẫn động đĩa van (cổng) di chuyển vuông góc với trục đường ống.

• Trạng thái mở: Đĩa van được nhấc hoàn toàn ra khỏi đường đi của dòng chảy. Nhờ vào thiết kế lòng van rộng, lưu chất di chuyển như thể đó là một đoạn ống thẳng, không hề bị cản trở bởi các chi tiết trung gian.

• Trạng thái đóng: Đĩa van hạ xuống, ép chặt vào đế van (seat) thông qua lực nén của ty van, tạo thành một rào cản kín kẽ, ngăn chặn dòng lưu chất rò rỉ.

Chính vì cơ chế này, van cổng tuyệt đối không được dùng để điều tiết lưu lượng. Nếu người dùng cố tình để van ở vị trí nửa đóng nửa mở, áp lực dòng chảy lớn sẽ va đập vào đĩa van, gây ra hiện tượng rung chấn, xói mòn và cuối cùng là hỏng hóc cấu trúc cơ khí bên trong chỉ trong thời gian ngắn.

Phân tích chuyên sâu cấu tạo và phân loại

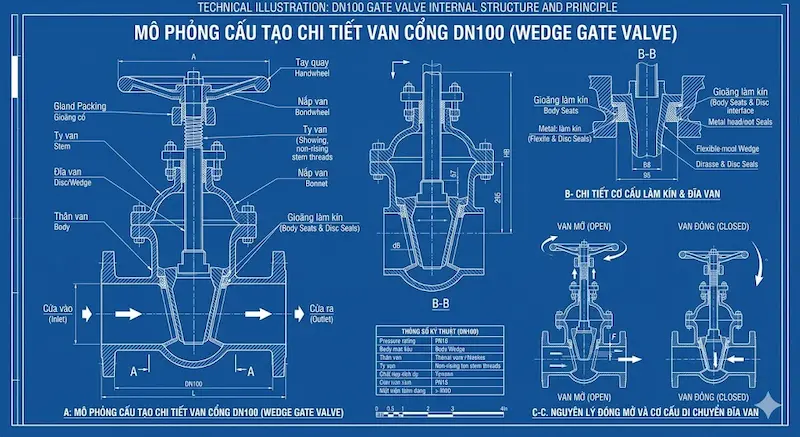

Các thành phần cấu tạo chính

Để đạt được độ bền vượt trội, mỗi chiếc van cổng được cấu thành từ các vật liệu cao cấp và các bộ phận được gia công chính xác:

• Thân van: Thường được đúc bằng gang cầu hoặc gang xám. Gang cầu (Ductile Iron) là lựa chọn tối ưu nhờ khả năng chịu lực va đập và chịu nén cực kỳ ấn tượng.

• Đĩa van: Chi tiết chịu áp lực trực tiếp, thường được bọc cao su EPDM để đảm bảo tính kín khít khi tiếp xúc với đế van.

• Ty van: Phần kết nối giữa tay quay và đĩa van, thường làm bằng thép không gỉ để chống gỉ sét.

• Gioăng làm kín: Thành phần quan trọng nhất quyết định khả năng chống rò rỉ, thường làm từ EPDM hoặc PTFE (Teflon), có khả năng chịu nhiệt và hóa chất tốt.

• Vô lăng: Được thiết kế với kích thước vừa đủ để người vận hành có thể dễ dàng tác động lực bằng tay mà không cần thêm dụng cụ hỗ trợ.

Các loại van cổng DN100 phổ biến

Trên thị trường, dựa vào đặc tính kỹ thuật, người ta phân loại chúng như sau:

1. Van cổng ty nổi: Ty van di chuyển đi lên cùng với đĩa van. Điểm cộng là người quản lý hệ thống có thể nhìn thấy ngay trạng thái "đóng" hay "mở" của van từ khoảng cách xa. Tuy nhiên, nó đòi hỏi không gian phía trên van đủ thoáng để ty van không vướng víu.

2. Van cổng ty chìm: Ty van nằm hoàn toàn bên trong thân. Khi xoay tay quay, ty van chỉ xoay tại chỗ. Loại này cực kỳ hữu dụng trong các hầm kỹ thuật, hộp kỹ thuật âm tường hoặc những nơi có diện tích lắp đặt hạn chế.

3. Kết nối mặt bích (Flanged): Là tiêu chuẩn cho các hệ thống công nghiệp DN100. Việc kết nối bằng mặt bích cho phép van được lắp đặt chắc chắn, chịu được áp lực cao và dễ dàng tháo rời để bảo trì, thay thế gioăng khi cần thiết.

Thông số kỹ thuật và những lưu ý "sống còn"

Chọn mua van cổng không thể dựa trên cảm tính. Các kỹ sư phải đối chiếu với các chỉ số kỹ thuật sau để đảm bảo sự tương thích hoàn hảo:

• Kích thước danh nghĩa (DN): DN100 (tương đương 100mm hoặc 4 inch). Đừng quên kiểm tra kỹ khoảng cách tâm lỗ bu lông trên mặt bích.

• Áp suất làm việc (PN): PN10 (10 bar), PN16 (16 bar) hoặc PN25 (25 bar). Việc lắp đặt van có PN10 vào hệ thống áp suất PN16 sẽ dẫn đến rủi ro vỡ thân van ngay trong lần thử áp đầu tiên.

• Tiêu chuẩn mặt bích: Các tiêu chuẩn như JIS 10K, BS PN16, hoặc ANSI Class 150 quy định vị trí các lỗ bu lông. Sai lệch tiêu chuẩn này có nghĩa là bạn sẽ không thể bắt bu lông vào mặt bích đường ống.

Ứng dụng thực tế: Đâu là nơi van cổng DN100 tỏa sáng?

Ứng dụng của thiết bị này gần như vô hạn trong mọi hệ thống hạ tầng:

• Hệ thống cấp nước đô thị: Kiểm soát lưu lượng nước trên các trục đường ống chính dẫn đến khu dân cư.

• Hệ thống phòng cháy chữa cháy (PCCC): Đây là thiết bị không thể thiếu trong các cụm van chữa cháy. Độ tin cậy của van cổng trong hệ thống này là sinh mạng của tòa nhà khi có sự cố.

• Hệ thống xử lý nước thải: Sử dụng các loại van cổng inox để đảm bảo độ bền trước các tác động ăn mòn của hóa chất trong nước thải.

• Hệ thống HVAC: Điều tiết dòng nước lạnh/nóng trong các tòa nhà cao tầng, nhà máy, khách sạn.

Tuy nhiên, sai lầm lớn nhất của người vận hành là dùng van cổng để điều tiết lưu lượng. Hành động này tạo ra sự rung lắc, sóng áp lực và làm mòn đĩa van chỉ trong vài tuần. Đối với các vị trí cần điều tiết, hãy chuyển sang dùng van cầu (Globe Valve) hoặc van bướm điều khiển lưu lượng.

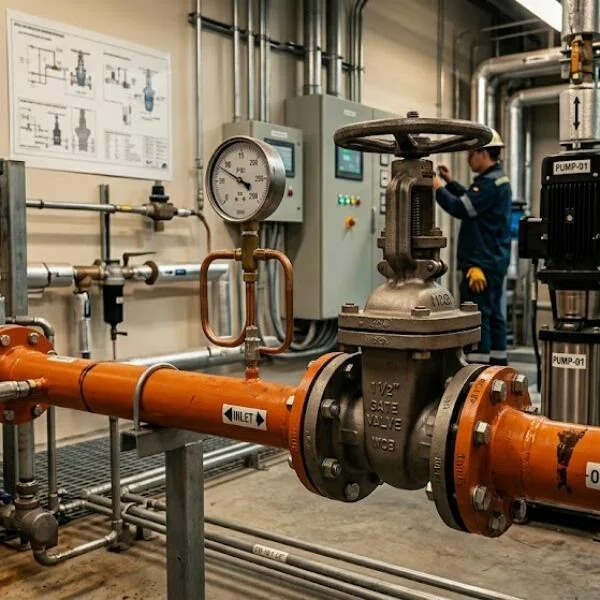

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để van cổng có tuổi thọ lên tới hàng chục năm, quy trình lắp đặt và bảo trì phải được thực hiện đúng cách:

Bước lắp đặt đúng cách:

1. Kiểm tra đường ống: Đảm bảo đoạn ống lắp van thẳng, không bị lệch tâm để tránh gây ứng suất lên thân van.

2. Làm sạch: Vệ sinh kỹ các cặn bẩn, mạt sắt trong lòng ống trước khi lắp. Một hạt cát nhỏ cũng có thể làm trầy xước gioăng và gây rò rỉ.

3. Kết nối mặt bích: Đặt gioăng đệm chính giữa, siết bu lông đối xứng (kiểu hình sao) để áp lực dàn đều, không siết lệch một bên.

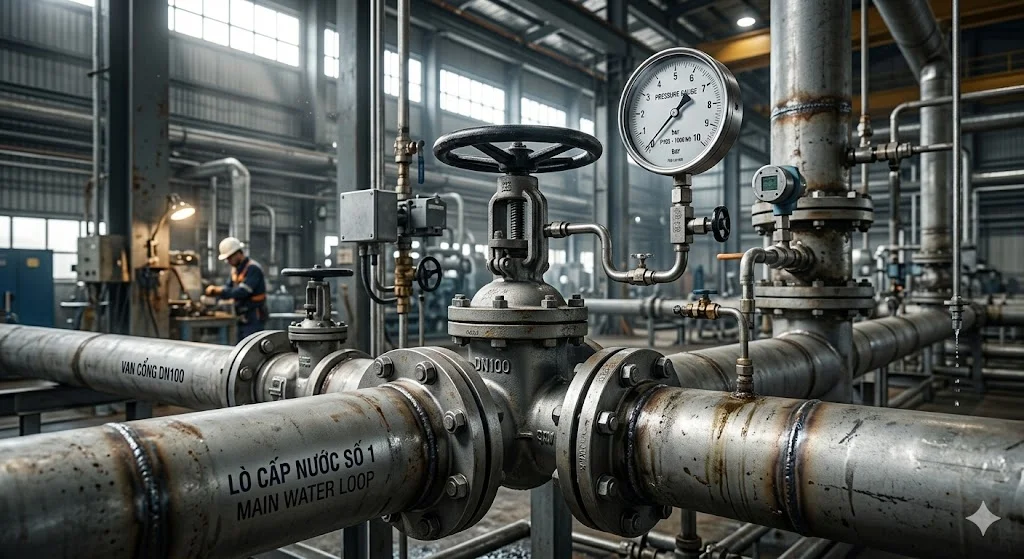

Quy trình bảo trì định kỳ (6-12 tháng):

1. Vệ sinh: Lau sạch bụi bẩn và rỉ sét bên ngoài.

2. Bôi trơn: Tra dầu mỡ vào ty van và bộ phận tay quay để đảm bảo thao tác đóng mở nhẹ nhàng.

3. Kiểm tra gioăng: Nếu phát hiện nước rỉ ra ở trục van, cần siết nhẹ ốc đệm hoặc thay thế gioăng nếu cần.

4. Vận hành thử: Đóng mở hết hành trình (hết cỡ) để tránh tình trạng kẹt do cặn bám lâu ngày.

Những sai lầm thường gặp khi chọn mua

Nhiều nhà thầu vì muốn hạ giá thành đã chọn những loại van cổng không rõ thương hiệu, không có chứng chỉ xuất xứ. Hệ quả là gì?

• Rò rỉ liên tục: Do thân van bị rỗ khi đúc hoặc gioăng cao su không đạt chuẩn.

• Kẹt van: Ty van bị lệch hoặc ren bị hỏng sau vài lần đóng mở.

• Tốn kém nhân công: Chi phí để thuê thợ tháo dỡ và thay thế van hỏng thường cao gấp nhiều lần so với số tiền tiết kiệm được khi mua van giá rẻ.

Lời khuyên từ chuyên gia: Hãy ưu tiên các thương hiệu đã được thị trường kiểm chứng về độ bền và tính ổn định.

FAQ – Câu hỏi thường gặp

DN100 tương đương bao nhiêu inch?

Trả lời: DN100 tương đương với 4 inch (khoảng 100mm).

Có thể lắp van cổng DN100 theo phương ngang hoặc đứng không?

Trả lời: Có thể, nhưng tốt nhất nên lắp theo phương đứng (ty hướng lên trên) để dễ dàng bảo trì và vận hành.

Làm thế nào để biết van cổng bị kẹt?

Trả lời: Khi tay quay bị cứng, không thể đóng hoặc mở hết hành trình, hoặc khi đóng nhưng nước vẫn chảy qua (lọt nước).

Có nên dùng van cổng cho hệ thống hơi nóng không?

Trả lời: Có, nhưng cần chọn vật liệu gang đặc biệt hoặc thép đúc kèm gioăng chịu nhiệt (graphite) để đảm bảo an toàn.

Tại sao mặt bích van không khớp với mặt bích ống?

Trả lời: Do tiêu chuẩn mặt bích khác nhau (JIS, BS, ANSI). Cần kiểm tra kỹ thông số này trước khi đặt hàng.

Kết luận

Việc lựa chọn và sử dụng van cổng DN100 không đơn thuần là câu chuyện thương mại, mà là câu chuyện về tư duy kỹ thuật và quản lý rủi ro. Một hệ thống vận hành trơn tru, không rò rỉ, không sụt áp chính là tiền đề cho sự an toàn và hiệu quả của mọi hoạt động sản xuất.

Hy vọng với những phân tích chuyên sâu ở trên, bạn đã có đủ kiến thức để tự tin lựa chọn thiết bị phù hợp. Đừng ngần ngại liên hệ với các đơn vị cung cấp uy tín để nhận được bảng báo giá chi tiết và tư vấn giải pháp lắp đặt tối ưu cho công trình của bạn. Hãy chọn chất lượng hôm nay để tránh những phiền toái vào ngày mai!
