Van Cổng Shinyi DN100: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống PCCC Và Cấp Nước

Vì Sao Van Cổng Shinyi DN100 Được Dùng Phổ Biến Trong Hệ PCCC Và Cấp Nước?

Trong thiết kế và thi công hệ thống đường ống công nghiệp, kích thước DN100 (tương đương ống phi 114mm) được coi là "kích thước vàng" xuất hiện dày đặc tại các trục đứng và nhánh chính. Để kiểm soát dòng chảy cho hệ thống này, việc lựa chọn một thiết bị đóng mở ổn định là yếu tố sống còn. Thực tế tại nhiều công trình, do ưu tiên cắt giảm chi phí, nhà thầu đã sử dụng các dòng van giá rẻ không thương hiệu. Kết quả là chỉ sau một thời gian ngắn vận hành, hệ thống đối mặt với tình trạng rò rỉ khớp nối, kẹt ty van hoặc đĩa van không thể đóng kín hoàn toàn, gây khó khăn cho việc bảo trì và làm sụt giảm áp suất toàn hệ thống.

Đứng trước bài toán cân bằng giữa kinh phí và chất lượng, van cổng Shinyi DN100 nổi lên như một giải pháp hàng đầu. Nhiều chủ đầu tư hiện nay không còn chỉ nhìn vào giá thành hay kích thước đơn thuần, mà họ khắt khe hơn với các tiêu chuẩn áp lực, độ dày lớp sơn phủ (coating), độ kín khít của gioăng và đặc biệt là uy tín của nhà sản xuất.

Shinyi là thương hiệu van công nghiệp có vốn đầu tư Đài Loan nhưng được sản xuất trực tiếp tại Việt Nam, sở hữu dây chuyền hiện đại và đáp ứng các tiêu chuẩn khắt khe nhất của ngành nước cũng như phòng cháy chữa cháy (PCCC). Với sự hiện diện mạnh mẽ tại các khu chung cư cao tầng, nhà máy sản xuất và hệ thống HVAC, van cổng Shinyi DN100 đã chứng minh được sự bền bỉ và tính thích nghi cao với môi trường khí hậu nhiệt đới. Bài viết này sẽ phân tích chi tiết vì sao dòng van này lại trở thành sự lựa chọn ưu tiên và cách bạn chọn đúng cấu hình cho dự án của mình.

Van Cổng Shinyi DN100 Là Gì?

Để hiểu rõ về thiết bị này, chúng ta cần đi sâu vào định nghĩa và cấu tạo kỹ thuật. Van cổng Shinyi (tên tiếng Anh là Gate Valve) là một loại van công nghiệp có kích thước đường kính danh nghĩa 100mm, được thiết kế để thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Khác với các loại van điều tiết, van cổng Shinyi hoạt động dựa trên cơ chế nâng hạ một đĩa van hình nêm theo phương thẳng đứng.

Thiết bị này được chế tạo bởi Shinyi Valve – một thương hiệu có thâm niên trong việc cung cấp giải pháp van cho các dự án hạ tầng trọng điểm. Với kích thước DN100, van thường được ứng dụng cho các đường ống dẫn nước trung bình và lớn trong các tòa nhà cao tầng hoặc hệ thống xả tràn PCCC.

Cấu tạo cơ bản của một chiếc van cổng Shinyi bao gồm:

• Thân van: Thường đúc bằng gang cầu (Ductile Iron), có khả năng chịu lực va đập và áp suất cao vượt trội so với gang xám thông thường.

• Đĩa van: Được bọc cao su EPDM chất lượng cao, giúp tạo độ kín khít tuyệt đối và chống ăn mòn.

• Ty van (Trục van): Làm bằng thép không gỉ (Inox), là bộ phận truyền lực từ tay quay xuống đĩa van.

• Nắp van và Gioăng làm kín: Đảm bảo lưu chất không rò rỉ ra môi trường bên ngoài.

• Tay quay (Vô lăng): Bộ phận điều khiển thủ công giúp người vận hành thao tác đóng mở.

Định nghĩa: Van cổng Shinyi là van công nghiệp dùng để đóng mở dòng nước trong hệ cấp nước, HVAC và PCCC với kích thước danh nghĩa DN100 (phi 114mm), nổi bật với thân gang cầu sơn phủ Epoxy.

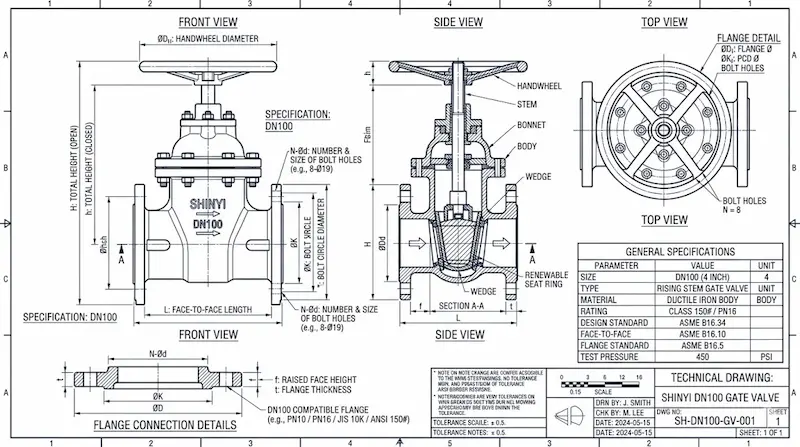

Nguyên Lý Hoạt Động Của Van Cổng Shinyi DN100

Cơ chế vận hành của van cổng Shinyi khá đơn giản nhưng đòi hỏi sự chính xác cơ khí cao. Khi người vận hành quay tay vô lăng theo chiều kim đồng hồ, ty van sẽ truyền chuyển động khiến đĩa van hạ xuống thấp nhất, chặn đứng toàn bộ tiết diện đường ống. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van sẽ được kéo lên hoàn toàn, giải phóng không gian cho dòng chảy đi qua.

Tại sao van cổng lại được ưu tiên cho các hệ thống đường ống chính?

1. Dòng chảy thẳng: Khi mở hoàn toàn, đĩa van nằm ngoài phạm vi dòng chảy, giúp chất lỏng đi qua theo đường thẳng. Điều này giúp tổn thất áp suất và ma sát gần như bằng không ($h_f \approx 0$ ).

2. Đóng kín tuyệt đối: Nhờ đĩa van hình nêm bọc cao su mềm, van có khả năng ép chặt vào ghế van, ngăn chặn rò rỉ ngay cả khi áp suất hệ thống lên cao.

Lưu ý quan trọng: Van cổng Shinyi chỉ được thiết kế cho mục đích đóng hoặc mở hoàn toàn. Bạn không nên sử dụng loại van này để điều tiết lưu lượng (mở lửng 20%, 50%). Việc để đĩa van ở vị trí lửng lơ sẽ khiến dòng chảy áp lực cao gây rung lắc, làm xói mòn đĩa van và nhanh chóng hỏng bộ phận làm kín.

Các Loại Van Cổng Shinyi DN100 Phổ Biến

Shinyi cung cấp nhiều biến thể của dòng van DN100 để phù hợp với từng không gian lắp đặt và yêu cầu giám sát khác nhau:

1. Van cổng ty nổi (Rising Stem Gate Valve)

Đúng như tên gọi, khi van mở, trục van (ty van) sẽ trồi lên cao.

• Ưu điểm: Người vận hành chỉ cần nhìn từ xa là biết van đang đóng hay mở dựa vào chiều cao của ty van. Dễ dàng tra dầu mỡ bảo trì ty van.

• Nhược điểm: Cần khoảng không gian phía trên rộng rãi để ty van có thể nâng lên hết cỡ.

2. Van cổng ty chìm (Non-Rising Stem Gate Valve)

Trục van nằm gọn bên trong thân van và không thay đổi chiều cao khi đóng mở.

• Ưu điểm: Thiết kế cực kỳ gọn gàng, phù hợp cho các hố van underground (ngầm) hoặc những vị trí có trần hẹp.

• Nhược điểm: Khó quan sát trạng thái đóng mở bằng mắt thường và khó bảo trì trục van hơn.

3. Van cổng tín hiệu điện (OS&Y Gate Valve with Tamper Switch)

Đây là dòng van chuyên dụng cho hệ thống PCCC. Van được gắn thêm một bộ cảm biến giám sát hành trình. Khi van bị đóng lại (sai lệch trạng thái vận hành bình thường), tín hiệu sẽ được truyền về tủ trung tâm báo cháy để xử lý kịp thời.

4. Van cổng nối bích

Phần lớn van cổng Shinyi sử dụng kiểu kết nối mặt bích theo các tiêu chuẩn quốc tế như JIS 10K, BS PN16 hoặc ANSI. Điều này giúp việc tháo lắp, thay thế trở nên nhanh chóng và chịu được rung động tốt hơn kiểu nối ren.

Thông Số Kỹ Thuật Van Cổng Shinyi DN100

Để đảm bảo van hoạt động tương thích với hệ thống, kỹ sư cần đối chiếu kỹ bảng thông số kỹ thuật từ nhà sản xuất Shinyi:

Lớp sơn phủ Epoxy màu xanh đặc trưng của Shinyi không chỉ để làm đẹp mà còn có chức năng chống oxy hóa mạnh mẽ, ngăn ngừa tình trạng gỉ sét thân van khi lắp đặt tại các khu vực ẩm thấp như tầng hầm hay hố ga ngầm.

Van Cổng Shinyi DN100 Có Gì Khác So Với Các Thương Hiệu Khác?

Trên thị trường hiện có rất nhiều cái tên như ARV (Malaysia), Wonil (Hàn Quốc) hay các dòng van Trung Quốc giá rẻ. Vậy tại sao van cổng Shinyi lại chiếm ưu thế?

• So với van Wonil (Hàn Quốc): Wonil có chất lượng cực tốt nhưng giá thành thường cao hơn khoảng 20-30%. Shinyi mang lại hiệu suất tương đương nhưng mức giá "mềm" hơn do được tối ưu chi phí sản xuất tại Việt Nam.

• So với van ARV (Malaysia): Đây là đối thủ trực tiếp. Tuy nhiên, Shinyi có lợi thế về nguồn hàng luôn sẵn có tại nội địa, phụ kiện thay thế dễ tìm và đội ngũ kỹ thuật hỗ trợ nhanh chóng hơn.

• So với van giá rẻ (Trung Quốc): Van Shinyi sử dụng gang cầu đạt chuẩn, không pha tạp chất, đĩa van bọc cao su dày. Các dòng van giá rẻ thường dùng gang xám dễ nứt vỡ và lớp sơn phủ mỏng, nhanh bị bong tróc gây kẹt van.

Tại sao Shinyi phổ biến? Đáp án nằm ở sự "vừa vặn". Nó đủ rẻ để chủ đầu tư duyệt ngân sách, nhưng cũng đủ bền để kỹ sư vận hành yên tâm trong 5-10 năm mà không cần lo lắng về sự cố rò rỉ.

Van Cổng Shinyi Được Dùng Trong Những Hệ Thống Nào?

Nhờ tính đa năng, dòng van này xuất hiện trong hầu hết các hạ tầng kỹ thuật hiện đại:

1. Hệ thống PCCC: Lắp đặt trên đường ống chính dẫn nước chữa cháy, các trạm bơm (Pump room) và họng chờ tòa nhà. Đặc biệt là dòng van cổng tín hiệu điện giúp kiểm soát an toàn cháy nổ.

2. Hệ thống cấp nước sạch: Dùng trong các nhà máy nước, mạng lưới đường ống cấp nước đô thị để phân vùng sửa chữa khi có sự cố.

3. Hệ thống HVAC: Sử dụng trong các đường ống nước làm mát (Cooling water) cho chiller, tháp giải nhiệt tại các tòa nhà văn phòng và trung tâm thương mại.

4. Hệ thống Underground: Van ty chìm Shinyi DN100 là "ông vua" trong các hố ga ngầm nhờ khả năng chịu ẩm và thiết kế tiết kiệm không gian.

5. Sản xuất công nghiệp: Dùng trong các nhà máy dệt, thực phẩm để kiểm soát nguồn nước kỹ thuật phục vụ sản xuất.

Những Sai Lầm Thường Gặp Khi Chọn Van Cổng DN100

Ngay cả các nhà thầu có kinh nghiệm đôi khi cũng mắc phải những sai sót gây lãng phí thời gian và tiền bạc:

• Chọn sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất. Nếu ống hiện tại là chuẩn JIS (Nhật) nhưng bạn mua van chuẩn BS (Anh), các lỗ bulong sẽ bị lệch và không thể lắp đặt.

• Không kiểm tra áp suất PN: Lắp van PN10 vào hệ thống có áp suất đỉnh lên tới 14 bar sẽ khiến van nhanh chóng bị biến dạng gioăng hoặc nứt thân.

• Chọn ty nổi cho không gian hẹp: Khi lắp van ty nổi trong hầm kỹ thuật thấp, lúc mở van ty nâng lên đụng trần, khiến van không thể mở hết hành trình.

• Bỏ qua lớp sơn phủ: Tại các vùng ven biển hoặc môi trường hóa chất nhẹ, việc sử dụng van có lớp sơn kém chất lượng sẽ làm van bị gỉ sét chỉ sau vài tháng.

Hậu quả thực tế: Việc khắc phục lỗi chọn sai van DN100 thường tốn kém gấp 3 lần chi phí mua mới do phải thuê nhân công tháo dỡ, cắt ống và dừng vận hành toàn hệ thống.

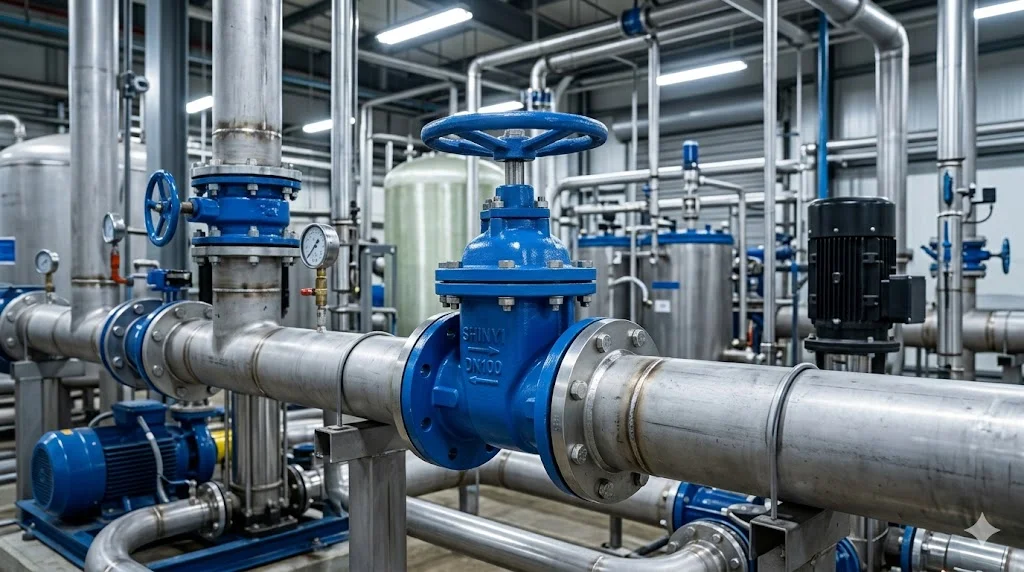

Cách Chọn Van Cổng Shinyi Phù Hợp

Để hệ thống hoạt động ổn định nhất, hãy thực hiện theo 5 bước hướng dẫn sau:

• Bước 1: Xác định môi chất. Nếu là nước sạch/PCCC thì dùng van gang cầu đĩa cao su. Nếu là hóa chất, cần cân nhắc dòng van inox.

• Bước 2: Kiểm tra áp suất. Đối với nhà cao tầng (>15 tầng), hãy chọn PN16 để đảm bảo an toàn. Các hệ thống thấp tầng có thể dùng PN10 để tiết kiệm.

• Bước 3: Chọn kiểu ty van. Nếu không gian thoáng, hãy chọn ty nổi để dễ giám sát. Nếu không gian hẹp hoặc lắp ngầm, ty chìm là lựa chọn bắt buộc.

• Bước 4: Đối chiếu tiêu chuẩn Flange. Kiểm tra mặt bích trên ống đang là chuẩn gì (JIS, DIN hay BS) để mua van tương ứng.

• Bước 5: Yêu cầu chứng chỉ. Luôn yêu cầu CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cùng tem kiểm định PCCC (nếu dùng cho hệ cứu hỏa).

Checklist Trước Khi Mua Van Cổng Shinyi

Hãy kiểm tra kỹ danh sách này trước khi ký đơn đặt hàng:

•  Đã đúng kích thước DN100 chưa?

•  Áp suất làm việc là PN10 hay PN16?

•  Cần loại ty nổi, ty chìm hay tín hiệu điện?

•  Tiêu chuẩn mặt bích có khớp với hệ ống hiện tại?

•  Có lớp sơn phủ Epoxy dày trên 250 micron không?

•  Có đầy đủ chứng chỉ CO/CQ từ nhà sản xuất Shinyi?

•  Có tem kiểm định của Cục PCCC (nếu lắp hệ chữa cháy)?

•  Chế độ bảo hành chính hãng tối thiểu 12 tháng?

FAQ Về Van Cổng Shinyi DN100

1. Van cổng Shinyi DN100 có thể dùng cho hệ thoát nước thải không?

Có thể dùng được cho nước thải đã qua xử lý (nước xám). Tuy nhiên với nước thải thô chứa nhiều tạp chất rắn, bạn nên cân nhắc sử dụng van cổng dao (Knife Gate Valve) để tránh bị kẹt rãnh đĩa van.

2. Nên chọn van ty nổi hay ty chìm cho hệ PCCC tòa nhà?

Hầu hết các phòng bơm PCCC ưu tiên dùng van ty nổi (hoặc van tín hiệu điện) để nhân viên kỹ thuật có thể xác nhận nhanh trạng thái van đang mở (sẵn sàng chữa cháy) chỉ bằng cách nhìn qua.

3. Van Shinyi DN100 có xuất xứ từ đâu?

Shinyi là thương hiệu Đài Loan, nhưng sản phẩm van cổng Shinyi tại thị trường Việt Nam chủ yếu được sản xuất tại nhà máy Shinyi ở Đồng Nai, Việt Nam.

4. Sự khác biệt giữa PN10 và PN16 là gì?

PN10 chịu được áp suất tối đa 10 bar ($10kg/cm^2$ ), trong khi PN16 chịu được 16 bar. Thân van PN16 thường dày hơn và có nhiều lỗ bulong trên mặt bích hơn (hoặc đường kính bulong lớn hơn).

5. Van Shinyi có bền không?

Nếu được lắp đặt đúng kỹ thuật và sử dụng đúng môi chất, tuổi thọ của van Shinyi có thể lên tới 15-20 năm.

Kết Luận: Cách Chọn Van Cổng Shinyi Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, van cổng Shinyi là một trong những thiết bị đáng tin cậy nhất trong phân khúc tầm trung hiện nay. Sự kết hợp giữa vật liệu gang cầu bền bỉ, lớp sơn Epoxy chống ăn mòn và cơ chế đóng mở chính xác giúp nó trở thành "người gác đền" hoàn hảo cho các hệ thống PCCC và cấp nước.

Để đảm bảo hiệu quả đầu tư, bạn không nên chỉ so sánh giá bán lẻ mà hãy đánh giá tổng thể dựa trên độ bền, khả năng nghiệm thu và sự ổn định dài lâu. Việc chọn đúng cấu hình ty van và tiêu chuẩn mặt bích ngay từ đầu sẽ giúp bạn tránh được những phiền toái kỹ thuật không đáng có.
