Van cổng ty nổi DN100 – Giải pháp kiểm soát dòng chảy trong hệ thống đường ống lớn

Trong kiến trúc hạ tầng của các khu công nghiệp, trạm bơm hay hệ thống phòng cháy chữa cháy (PCCC), việc kiểm soát dòng chảy một cách an toàn và chính xác là ưu tiên hàng đầu. Hãy tưởng tượng một hệ thống cấp nước khu công nghiệp đang vận hành, nếu xảy ra sự cố rò rỉ mà nhân viên kỹ thuật không thể xác định nhanh chóng van đang đóng hay mở, hậu quả sẽ rất nghiêm trọng. Tương tự, trong các đường ống PCCC yêu cầu độ an toàn cao, một chiếc van không kín hoặc bị kẹt ty sẽ khiến áp lực nước không đủ để ứng phó với hỏa hoạn.

Vấn đề thường gặp tại các công trình là sử dụng loại van không phù hợp, dẫn đến tình trạng khó quan sát trạng thái vận hành từ xa hoặc bảo trì phức tạp do thiết kế trục nằm sâu bên trong. Để giải quyết triệt để những bất cập này, van cổng ty nổi DN100 đã trở thành thiết bị tiêu chuẩn cho các đường ống có kích thước trung và lớn. Với thiết kế trục ty lộ ra ngoài khi mở, loại van này không chỉ đảm bảo độ kín tuyệt đối mà còn giúp người vận hành kiểm soát hệ thống một cách trực quan và hiệu quả nhất.

Van cổng ty nổi DN100 là gì?

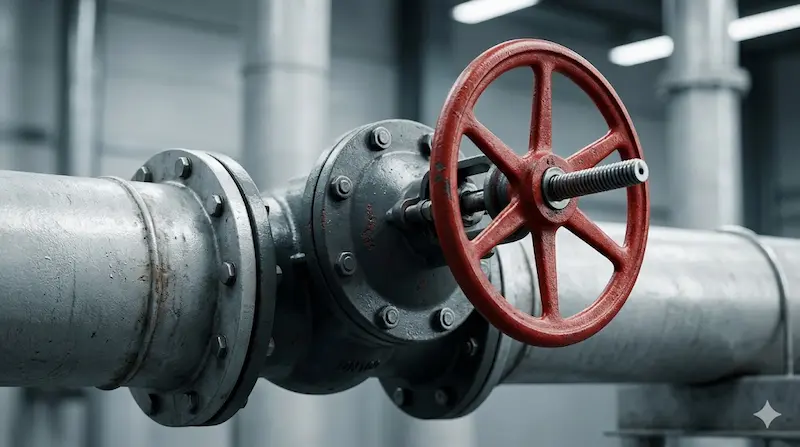

Van cổng ty nổi DN100 là một thiết bị ngành nước chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng chảy trên đường ống có đường kính danh nghĩa DN100 (tương đương với đường ống ngoài khoảng 114mm). Điểm đặc trưng nhất của dòng van này chính là phần trục (ty van) được thiết kế gắn liền với cánh van và luồn qua nắp van lên trên. Khi ta xoay vô lăng để mở van, trục ty sẽ di chuyển tịnh tiến lên phía trên và lộ ra ngoài.

Đặc điểm nổi bật của thiết bị:

1. Tính trực quan: Chỉ cần quan sát bằng mắt thường, người vận hành có thể biết chính xác van đang ở trạng thái đóng hay mở dựa vào chiều cao của ty van.

2. Khả năng chịu áp lực: Thiết kế chắc chắn phù hợp cho các hệ thống có áp lực trung bình đến cao (PN10, PN16).

3. Ứng dụng đa dạng: Đặc biệt phổ biến trong hệ thống PCCC, cấp thoát nước và xử lý nước thải công nghiệp.

Nhấn mạnh: Khái niệm "ty nổi" không chỉ là một đặc điểm cấu tạo mà là một tính năng an toàn. Nó giúp loại bỏ sự nhầm lẫn trong quá trình vận hành, vốn là nguyên nhân gây ra nhiều sự cố vỡ ống do áp suất dư thừa khi chưa mở van hoàn toàn.

Nguyên lý hoạt động của van cổng ty nổi DN100

Nguyên lý vận hành của van cổng ty nổi dựa trên chuyển động tịnh tiến của cánh van (dạng đĩa) theo phương vuông góc với dòng chảy. Quy trình cụ thể như sau:

• Trạng thái mở: Khi ta xoay tay quay (vô lăng) theo chiều ngược kim đồng hồ, trục ty có ren sẽ khớp với ê-cu (đai ốc) trên nắp van, kéo cánh van nâng lên phía trên. Lúc này, toàn bộ tiết diện đường ống DN100 được giải phóng, dòng chảy đi qua thẳng tắp mà không gặp bất kỳ vật cản nào.

• Trạng thái đóng: Khi xoay tay quay theo chiều xuôi kim đồng hồ, trục ty sẽ hạ xuống, đẩy cánh van chèn chặt vào thân van. Bề mặt cánh van được thiết kế vát hình nêm hoặc bọc cao su để áp sát vào vòng đệm (seat), tạo nên độ kín khít tuyệt đối, ngăn chặn dòng chảy đi qua.

Tại sao dòng van cổng lại được ưu tiên?

Chính nhờ thiết kế "cổng" (gate), khi ở trạng thái mở hoàn toàn, cánh van nằm ngoài dòng chảy. Điều này giúp giảm thiểu tối đa hiện tượng tổn thất áp suất và ngăn chặn sự xói mòn cánh van do ma sát trực tiếp với lưu thể, giúp thiết bị có tuổi thọ cao hơn so với các dòng van điều tiết khác.

Phân loại van cổng DN100 phổ biến

Để đáp ứng các môi trường làm việc khác nhau từ nước sạch đến hóa chất, van cổng DN100 được phân hóa thành nhiều loại:

• Van cổng ty nổi DN100: Phù hợp cho không gian lắp đặt rộng rãi, ưu tiên việc quan sát trạng thái đóng mở (như phòng máy PCCC).

• Van cổng ty chìm DN100: Trục ty nằm gọn bên trong thân van, tiết kiệm không gian lắp đặt, thường dùng cho các đường ống ngầm hoặc vị trí chật hẹp.

• Van cổng gang DN100: Loại phổ biến nhất nhờ giá thành rẻ, chịu va đập tốt, dùng cho hệ thống nước sạch và nước thải thông thường.

• Van cổng inox DN100: Sử dụng inox 304 hoặc 316, có khả năng chống ăn mòn hóa học tuyệt vời, chuyên dùng cho thực phẩm, dược phẩm hoặc hóa chất.

• Van cổng thép DN100: Chịu được nhiệt độ và áp suất cực cao, thường ứng dụng trong ngành dầu khí và hơi bão hòa.

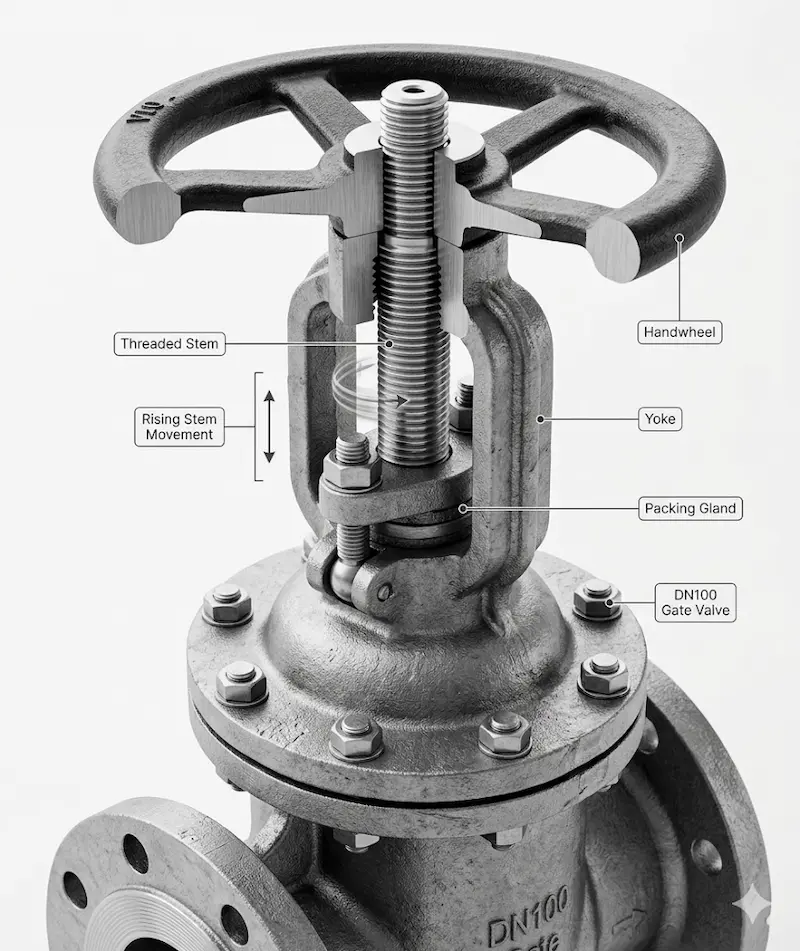

Thông số kỹ thuật quan trọng của van cổng ty nổi

Việc hiểu rõ thông số kỹ thuật là bước then chốt để đảm bảo tính đồng bộ của hệ thống. Các thông số cần lưu ý bao gồm:

• Kích thước danh nghĩa: DN100 (phù hợp cho ống nhựa, ống thép có phi 114mm).

• Tiêu chuẩn áp lực: PN10, PN16 hoặc Class 150. Nếu chọn sai PN (ví dụ dùng van PN10 cho đường ống PN16), van có thể bị nứt vỡ hoặc rò rỉ tại mặt bích.

• Vật liệu thân van: Gang cầu, gang xám, thép đúc hoặc thép không gỉ.

• Kiểu kết nối: Kết nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN hoặc BS. Việc kiểm tra tiêu chuẩn mặt bích là bắt buộc để đảm bảo lỗ bulông khớp với đường ống sẵn có.

• Nhiệt độ làm việc: Thông thường từ 0 - 80°C đối với van gang và lên đến 400°C đối với van thép.

So sánh van cổng ty nổi DN100 với van bi và van bướm

Kết luận: Van cổng ty nổi là "nhà vô địch" về sự ổn định và độ kín trong các hệ thống đường ống lớn, nơi mà việc đóng mở nhanh không quan trọng bằng việc đảm bảo an toàn tuyệt đối và ít tổn thất áp suất.

Tại sao van cổng ty nổi DN100 được dùng phổ biến?

Sự tin dùng đối với dòng van này đến từ 4 lợi ích thực tế:

1. Dễ dàng giám sát: Tại các trạm bơm hoặc phòng kỹ thuật PCCC, chỉ cần đi ngang qua là kỹ thuật viên biết được hệ thống đang vận hành hay tạm dừng.

2. Độ bền vượt trội: Cấu tạo thân gang hoặc inox dày dặn giúp van chịu được những cú sốc áp suất và tác động ngoại lực trong môi trường công nghiệp.

3. Bảo trì thuận tiện: Phần ty van nổi ra ngoài giúp việc bôi trơn và kiểm tra độ mòn dễ dàng hơn mà không cần tháo rời toàn bộ van.

4. Hiệu suất lưu thông tối đa: Tiết diện cửa van bằng đúng tiết diện ống giúp dòng chảy lưu thông mượt mà, không gây lãng phí năng lượng máy bơm.

Ứng dụng thực tế của van cổng ty nổi

Với kích thước DN100, thiết bị này hiện diện trong các hạng mục trọng điểm:

• Hệ thống PCCC: Lắp đặt tại các cụm bơm chữa cháy, các tầng nhà cao tầng để kiểm soát nguồn nước cứu hỏa.

• Cấp thoát nước đô thị: Sử dụng trong các trạm xử lý nước sạch hoặc các đường ống phân phối nước khu dân cư.

• Nhà máy công nghiệp: Kiểm soát dòng chảy của nước giải nhiệt, nguyên liệu lỏng trong các dây chuyền sản xuất.

• Hệ thống xử lý nước thải: Chặn hoặc xả dòng thải tại các bể lắng, bể lọc.

Sai lầm thường gặp khi sử dụng van cổng DN100

1. Dùng để điều tiết lưu lượng: Đây là sai lầm phổ biến nhất. Van cổng chỉ dùng để đóng hoặc mở hoàn toàn. Nếu mở một nửa, dòng chảy xoáy sẽ làm rung cánh van và nhanh chóng mài mòn bề mặt làm kín, gây rò rỉ.

2. Lắp sai hướng dòng chảy: Mặc dù van cổng thường là van hai chiều, nhưng một số dòng có thiết kế hướng đặc thù để tối ưu độ kín.

3. Bỏ qua bảo trì ty van: Ty nổi lộ ra ngoài nên dễ bám bụi bẩn. Nếu không vệ sinh và bôi trơn, ren ty sẽ bị kẹt, dẫn đến gãy tay quay khi dùng lực quá mạnh.

4. Chọn sai tiêu chuẩn mặt bích: Dẫn đến việc không thể bắt bulông nối với ống, gây lãng phí thời gian và chi phí đổi trả.

Cách chọn van cổng ty nổi DN100 phù hợp (Checklist)

Hãy kiểm tra các yếu tố sau trước khi đặt mua:

• Môi trường sử dụng: Nước sạch (Gang/Inox), Nước thải (Inox/Gang bọc cao su), PCCC (Van cổng ty nổi nắp đỏ).

• Áp suất hệ thống: PN10 hay PN16? (Hệ thống PCCC thường dùng PN16).

• Tiêu chuẩn kết nối: Mặt bích BS, DIN hay JIS?

• Chiều cao lắp đặt: Không gian phía trên có đủ để ty van "nổi" lên khi mở hoàn toàn không?

• Nguồn gốc xuất xứ: Ưu tiên các thương hiệu có kiểm định chất lượng rõ ràng để đảm bảo an toàn cho công trình.

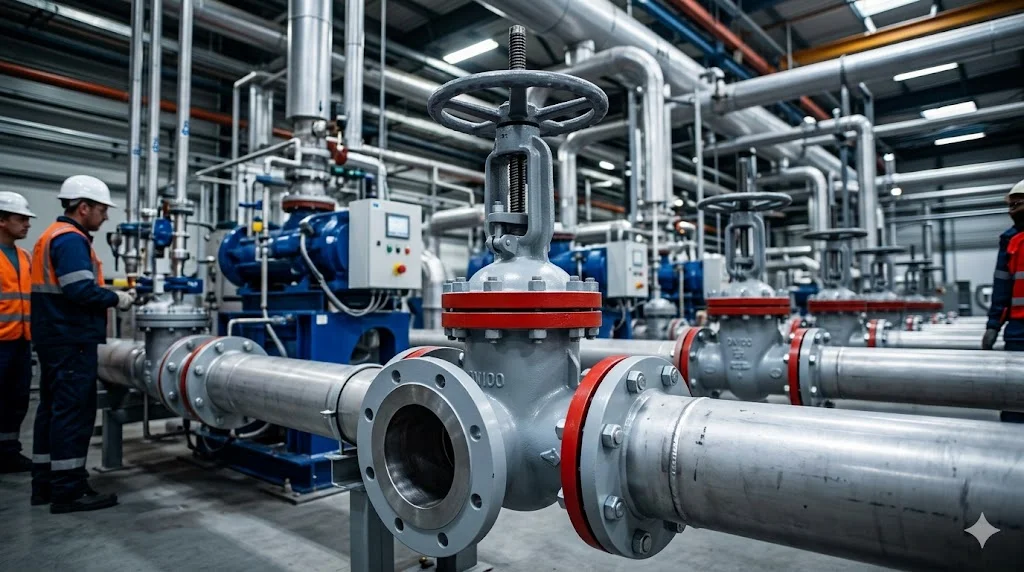

Lưu ý khi vận hành và bảo trì

• Vận hành nhẹ nhàng: Khi van đã đóng chặt, không nên cố dùng thêm lực đòn bẩy để xoay vô lăng, vì có thể làm biến dạng cánh van hoặc gãy trục.

• Lịch trình bôi trơn: Định kỳ 3-6 tháng nên bôi mỡ bò vào phần ren ty van để thao tác luôn mượt mà.

• Kiểm tra gioăng làm kín: Nếu thấy nước rò rỉ ở phần cổ van, cần siết nhẹ ốc nắp van hoặc thay dây tết chèn.

• Vệ sinh định kỳ: Loại bỏ rỉ sét và bụi bẩn bám trên thân và ty van để tránh hiện tượng oxy hóa.

Câu hỏi thường gặp về van cổng ty nổi (FAQ)

1. Van cổng ty nổi DN100 dùng để làm gì?

Dùng để đóng hoặc mở hoàn toàn dòng nước trong các đường ống lớn (phi 114mm), đặc biệt quan trọng trong hệ thống chữa cháy và cấp nước công nghiệp.

2. Ty nổi khác gì ty chìm?

Ty nổi có trục di chuyển lên trên khi mở giúp quan sát trạng thái, ty chìm có trục nằm cố định bên trong thân van giúp tiết kiệm không gian.

3. DN100 tương đương bao nhiêu mm?

DN100 là đường kính danh nghĩa, tương đương với ống có đường kính ngoài khoảng 114mm hoặc 4 inch.

4. Tại sao hệ thống PCCC bắt buộc dùng van ty nổi?

Vì yêu cầu an toàn PCCC đòi hỏi nhân viên cứu hỏa phải biết ngay van đang mở hay đóng chỉ bằng cách nhìn từ xa mà không cần kiểm tra trực tiếp.

5. Nên chọn PN10 hay PN16?

Hầu hết các chung cư và nhà máy hiện nay sử dụng áp lực PN16 để đảm bảo an toàn dự phòng và chịu được áp lực cao từ máy bơm tăng áp.

Tổng kết về van cổng ty nổi DN100

Van cổng ty nổi không chỉ là một thiết bị cơ khí thông thường mà là "người gác cổng" đáng tin cậy cho mọi hệ thống đường ống lớn. Khả năng giám sát trực quan, độ bền bỉ trong môi trường khắc nghiệt và tính an toàn cao khiến nó trở thành lựa chọn ưu tiên hàng đầu của các kỹ sư và nhà thầu. Việc hiểu đúng nguyên lý và lựa chọn chính xác thông số kỹ thuật sẽ giúp công trình của bạn vận hành ổn định, tiết kiệm chi phí bảo trì và đảm bảo an toàn tuyệt đối.
