Stop Globe Valve: Phương Án Điều Tiết Và Kiểm Soát Dòng Chảy Chuyên Sâu

Trong vận hành hệ thống nhiệt hoặc cấp thoát nước công nghiệp, một tình huống thường xuyên xảy ra là nhu cầu điều chỉnh lưu lượng một cách chính xác tuyệt đối. Nhiều đơn vị kỹ thuật mắc sai lầm khi sử dụng van bi (ball valve) cho mục đích này. Thực tế, van bi chỉ thực hiện tốt chức năng đóng hoặc mở nhanh; khi dùng để điều tiết, nó thường gây ra hiện tượng rung lắc, mài mòn đệm van và không thể duy trì dòng chảy ổn định.

Vấn đề kiểm soát lưu lượng kém sẽ dẫn đến lãng phí năng lượng và gây mất an toàn cho hệ thống áp lực. Đây là lúc van cầu trở thành giải pháp bắt buộc. Không phải loại van nào cũng có thể vừa đảm nhiệm vai trò đóng ngắt chắc chắn, vừa điều tiết dòng chảy hiệu quả như van cầu. Lựa chọn đúng thiết bị này chính là chìa khóa để tối ưu hóa hiệu suất vận hành.

Stop Globe Valve Là Gì? (Định Nghĩa)

Stop globe valve (hay còn gọi là van cầu) là dòng van công nghiệp đặc thù được thiết kế với mục đích kép: vừa dùng để đóng ngắt (on/off), vừa dùng để điều tiết (throttle) lưu lượng dòng chảy trong hệ thống đường ống. Khác với các dòng van thông thường, cấu tạo bên trong của van cầu cho phép người vận hành kiểm soát tỷ lệ dòng chảy đi qua một cách tỉ mỉ.

Đặc điểm nổi bật nhất giúp van cầu chiếm ưu thế chính là khả năng điều chỉnh chính xác hơn hẳn so với van bi hay van cổng. Trong khi van cổng dễ bị kẹt nếu để ở vị trí mở một phần và van bi không có tuyến tính điều chỉnh tốt, van cầu sử dụng cơ chế đĩa van tịnh tiến để thay đổi khoảng cách với ghế van, từ đó thay đổi lưu lượng một cách mượt mà và ổn định.

Nguyên Lý Hoạt Động Của van cầu

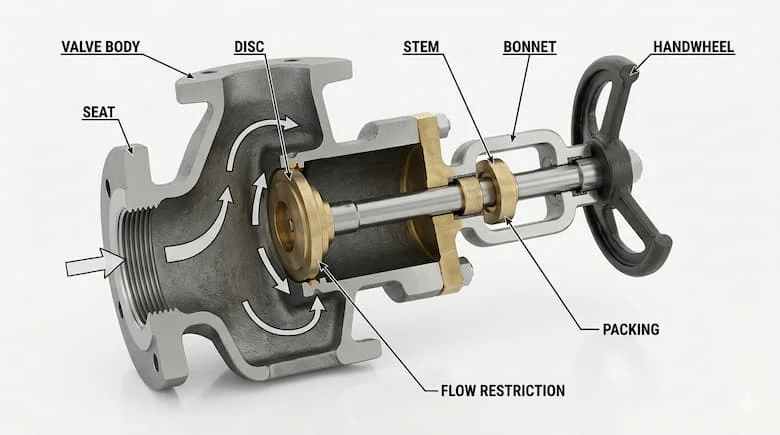

Để hiểu tại sao loại van này lại điều tiết tốt đến vậy, chúng ta cần xem xét nguyên lý vận hành tịnh tiến của nó. Cơ chế cốt lõi nằm ở sự di chuyển lên xuống của đĩa van (disc) so với ghế van (seat).

• Khi mở van: Vô lăng quay làm trục van kéo đĩa van đi lên, tách rời khỏi ghế van. Dòng chảy được phép đi qua khe hở này.

• Khi điều tiết: Người vận hành có thể dừng đĩa van ở các khoảng cách khác nhau so với ghế van để hạn chế lưu lượng theo ý muốn.

• Khi đóng van: Đĩa van được ép chặt xuống ghế van, chặn hoàn toàn đường đi của môi chất.

Thiết kế bên trong của van cầu tiêu một phần năng lượng của dòng chảy, từ đó tăng khả năng kiểm soát và giúp việc điều tiết trở nên chính xác hơn, tránh hiện tượng xâm thực hay xói mòn đĩa van thường thấy ở các loại van khác.

Các Loại van cầu Phổ Biến Hiện Nay

Tùy vào yêu cầu về không gian lắp đặt và mức độ tổn thất áp suất cho phép, van cầu được chia thành ba biến thể cấu tạo chính:

1. Straight Pattern Globe Valve (Dòng chảy thẳng)

Đây là loại phổ biến nhất với thiết kế thân hình cầu tiêu chuẩn. Mặc dù gọi là "thẳng" (straight) vì hai đầu nối nằm trên một đường thẳng, nhưng thực chất dòng chảy bên trong vẫn bị uốn cong. Loại này dễ lắp đặt và thay thế trong đa số các hệ thống hiện nay.

2. Angle Globe Valve (Van cầu góc)

Thiết kế này cho phép dòng chảy đổi hướng 90 độ ngay tại thân van. Ưu điểm lớn nhất của Angle Globe Valve là nó đóng vai trò như một co nối, giúp giảm bớt số lượng phụ kiện trên đường ống và giảm lực cản dòng chảy so với loại thẳng.

3. Y-Pattern Globe Valve (Van cầu chữ Y)

Để khắc phục nhược điểm tổn thất áp suất lớn, loại chữ Y được thiết kế với trục van và đĩa van nằm nghiêng một góc so với dòng chảy. Thiết kế này giúp dòng chảy đi qua "mượt" hơn, giảm đáng kể hiện tượng sụt áp (pressure drop) và nâng cao hiệu suất tổng thể của hệ thống.

Insight chuyên gia: Nếu hệ thống của bạn yêu cầu hiệu suất cao và cần giảm tối đa tổn thất áp suất, Y-pattern globe valve là sự đầu tư cực kỳ xứng đáng.

Các Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để mua được một chiếc van cầu phù hợp, quý khách hàng cần đặc biệt lưu ý đến các thông số sau:

• Kích thước (DN): Phải tương thích với đường kính ống hiện có để đảm bảo lưu lượng.

• Áp suất (PN): Van phải chịu được áp suất vận hành tối đa, phổ biến là PN16, PN25 hoặc PN40.

• Nhiệt độ: Đây là yếu tố sống còn. Các hệ thống hơi nóng (steam) yêu cầu van phải chịu được nhiệt độ lên tới hàng trăm độ C.

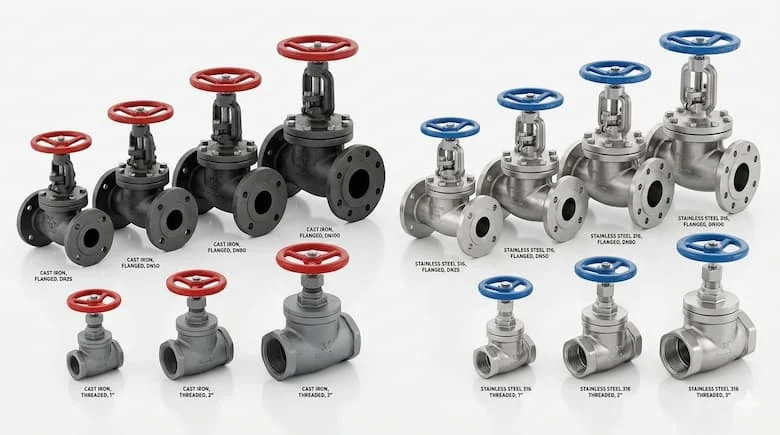

• Vật liệu cấu tạo:

  • Gang (Cast iron): Dùng cho nước lạnh, dầu nhẹ.

  • Inox (Stainless steel): Dùng cho môi trường ăn mòn, thực phẩm, hóa chất.

  • Đồng (Brass): Phù hợp cho các đường ống nhỏ, dân dụng.

• Kiểu kết nối: Lựa chọn nối ren cho các size nhỏ hoặc nối mặt bích để đảm bảo độ kín khít cho hệ thống lớn.

So Sánh Stop Globe Valve Với Các Loại Van Khác

Kết luận: Nếu mục tiêu của bạn là điều tiết, không có lựa chọn nào tốt hơn van cầu. Tuy nhiên, cần lưu ý rằng tổn thất áp suất của nó cao hơn các loại van khác do cấu tạo dòng chảy phức tạp bên trong.

Ứng Dụng Thực Tế Của Van Cầu

Nhờ khả năng chịu nhiệt và điều áp xuất sắc, van cầu hiện diện trong nhiều lĩnh vực trọng yếu:

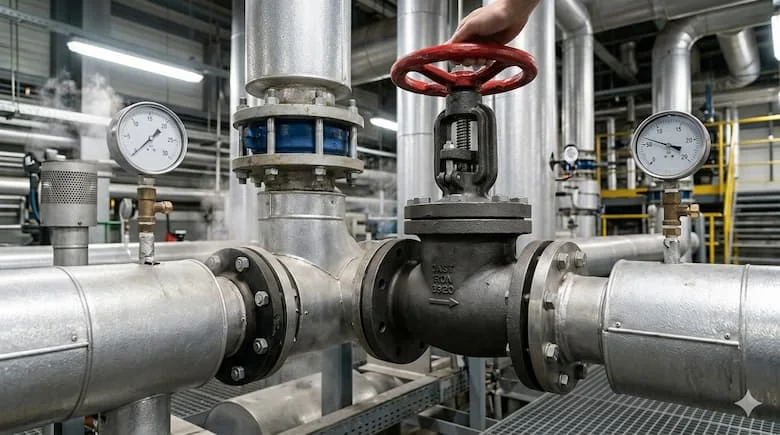

• Hệ thống hơi (Steam): Đây là ứng dụng "vàng" của van cầu, nơi cần điều chỉnh chính xác lượng nhiệt năng qua hơi nước.

• Hệ thống HVAC: Điều tiết nước nóng hoặc nước lạnh trong các tòa nhà lớn để kiểm soát nhiệt độ phòng.

• Công nghiệp dầu khí: Kiểm soát dòng chảy của nhiên liệu và các loại hóa chất lỏng.

• Nước nóng áp suất cao: Các hệ thống lò hơi công nghiệp luôn ưu tiên dùng van cầu để đảm bảo an toàn.

Những sai lầm phổ biến cần tránh

Nhiều kỹ thuật viên vẫn mắc lỗi dùng van bi để điều tiết lưu lượng, dẫn đến việc van nhanh chóng bị hỏng đệm. Một lỗi khác là lắp sai chiều dòng chảy; van cầu luôn có mũi tên chỉ hướng trên thân van, nếu lắp ngược, áp suất sẽ đè lên trục van khiến việc vận hành trở nên cực kỳ nặng nề và dễ gây rò rỉ. Ngoài ra, việc không tính toán đến tổn thất áp suất (pressure drop) có thể khiến lưu lượng đầu ra không đạt như mong muốn.

Hướng Dẫn Lựa Chọn Và Bảo Trì

Để van cầu hoạt động bền bỉ, hãy thực hiện theo checklist sau:

• ✔ Xác định rõ lưu lượng cần điều chỉnh tối đa và tối thiểu.

• ✔ Kiểm tra nhiệt độ và áp suất thực tế tại điểm lắp đặt.

• ✔ Chọn vật liệu tương thích với môi chất (tránh ăn mòn điện hóa).

• ✔ Ưu tiên các thương hiệu có sẵn linh kiện thay thế cho seat và disc.

Mẹo lắp đặt: Luôn lắp van theo đúng chiều mũi tên hướng dòng chảy. Không nên dùng van cầu để đóng mở liên tục với tần suất quá cao như van bi vì sẽ làm nhanh mòn phần ren trục. Hãy thực hiện bảo trì định kỳ, kiểm tra độ kín của đệm van để phát hiện sớm các vết trầy xước gây rò rỉ.

FAQ - Câu Hỏi Thường Gặp

1. Van cầu (stop globe valve) dùng để làm gì?

→ Dùng để đóng ngắt và đặc biệt là điều tiết lưu lượng dòng chảy một cách chính xác trong hệ thống.

2. Van cầu có tốt hơn van bi không?

→ Van cầu tốt hơn van bi ở khả năng điều tiết lưu lượng, nhưng van bi lại chiếm ưu thế về tốc độ đóng mở và giá thành cho các ứng dụng chỉ cần đóng/mở đơn thuần.

3. Tại sao van cầu gây ra tổn thất áp suất lớn?

→ Do thiết kế bên trong buộc dòng chảy phải đổi hướng hai lần (hình chữ S) trước khi đi qua van, tạo ra lực cản lớn hơn so với dòng chảy thẳng của van bi hay van cổng.

4. Nên lắp van cầu ở đâu?

→ Nên lắp tại các vị trí cần kiểm soát lưu lượng, các nhánh chính của hệ thống hơi, lò hơi hoặc đầu vào của các thiết bị trao đổi nhiệt.

Kết Luận

Stop globe valve không chỉ là một thiết bị đóng ngắt mà còn là "trái tim" của hệ thống điều tiết dòng chảy. Với khả năng vận hành chính xác trong môi trường áp lực và nhiệt độ cao, đây là sự lựa chọn không thể thay thế cho các hệ thống hơi và công nghiệp nặng. Việc hiểu rõ cấu tạo, nguyên lý và những lưu ý khi lắp đặt sẽ giúp bạn bảo vệ hệ thống đường ống và tiết kiệm chi phí vận hành đáng kể.
