Pump Check Valve: Biện Pháp Bảo Vệ Hệ Thống Bơm Toàn Diện

Hãy tưởng tượng một kịch bản phổ biến: Hệ thống máy bơm công suất lớn của bạn đang vận hành trơn tru thì đột ngột dừng lại do ngắt điện hoặc lỗi hệ thống. Ngay lập tức, hàng tấn chất lỏng trong đường ống bắt đầu đổ dồn ngược về phía máy bơm với vận tốc cực lớn. Hiện tượng này không chỉ gây ra những tiếng ồn chói tai mà còn dẫn đến số áp (water hammer) và phá hủy cánh bơm chỉ trong tích tắc.

Vấn đề thực tế nằm ở chỗ nhiều doanh nghiệp vẫn chưa đầu tư đúng mức cho van một chiều máy bơme hoặc chọn sai loại van cho hệ thống. Một chiếc máy bơm trị giá hàng trăm triệu đồng có thể bị hư hỏng hoàn toàn chỉ vì thiếu một thiết bị bảo vệ cơ bản. Van một chiều máy bơm không chỉ là một phụ kiện đi kèm, mà là giải pháp bắt buộc để đảm bảo sự ổn định và bền vững cho toàn bộ hạ tầng cơ sở. Thiếu thiết bị này, bạn đang đặt hệ thống vào một rủi ro cực lớn có thể gây đình trệ sản xuất bất cứ lúc nào.

What Is a Pump Check Valve?

Pump check valve (van một chiều máy bơm) là một loại thiết bị cơ khí được lắp đặt trực tiếp vào hệ thống đường ống của máy bơm nhằm mục đích duy nhất: chỉ cho phép chất lỏng chảy theo một hướng nhất định và ngăn chặn dòng chảy ngược hiệu quả. Đây là chốt chặn an toàn giúp bảo vệ các thiết bị cơ khí nhạy cảm như cánh bơm và vòng đệm khỏi áp lực dội ngược của lưu chất.

Về vị trí lắp đặt, van một chiều máy bơm thường xuất hiện ở hai vị trí chiến lược:

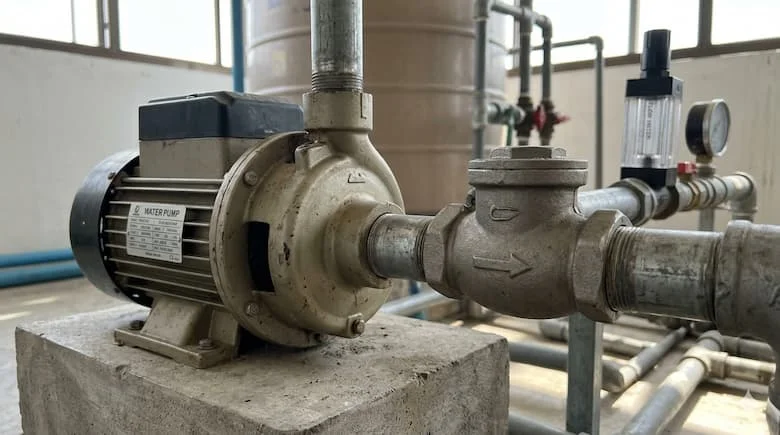

• Đầu xả (Discharge side): Đây là vị trí phổ biến nhất. Van được lắp ngay sau máy bơm để ngăn dòng chảy từ đường ống chính dồn ngược về khi bơm dừng hoạt động.

• Đầu hút (Suction side): Thường được kết hợp với một lưới lọc để tạo thành van chân (foot valve). Vị trí này giúp giữ mồi cho máy bơm, đảm bảo máy bơm không bị chạy khô khi khởi động lại.

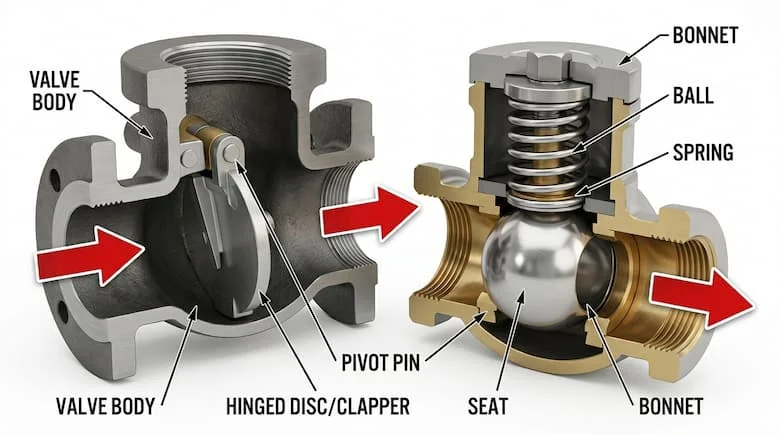

Nguyên lý hoạt động của Van một chiều trong hệ thống bơm

Hiểu rõ cách vận hành của van một chiều máy bơm sẽ giúp bạn thấy được tầm quan trọng không thể thay thế của nó. Cơ chế hoạt động của van hoàn toàn tự động, dựa trên sự chênh lệch áp suất của dòng lưu chất.

• Khi máy bơm chạy: Áp suất tạo ra từ máy bơm đẩy đĩa van hoặc bi van rời khỏi vị trí đóng. Dòng chảy đi xuyên qua thân van một cách dễ dàng để đi vào hệ thống.

• Khi máy bơm dừng: Lực đẩy từ bơm mất đi, trọng lực của cột nước hoặc áp suất trong đường ống phía sau sẽ đẩy đĩa van đóng lại ngay lập tức. Hành động đóng này chặn đứng hoàn toàn dòng chảy ngược.

Việc lắp đặt van một chiều máy bơm giải quyết hai bài toán sống còn: Một là bảo vệ cánh bơm không bị quay ngược (gây gãy trục hoặc hỏng mô tơ); hai là giảm thiểu hiện tượng sốc áp (water hammer) – nguyên nhân hàng đầu gây vỡ đường ống và các mối nối bích.

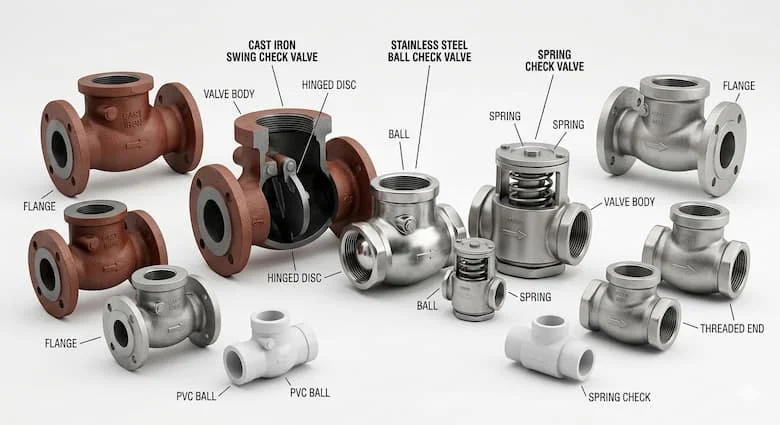

Phân tích chuyên sâu: Các loại van một chiều máy bơm phổ biến

Không có một loại van nào hoàn hảo cho mọi ứng dụng. Tùy thuộc vào môi trường lưu chất (nước sạch, nước thải, hóa chất) mà chúng ta cần lựa chọn loại cấu tạo phù hợp.

1. Swing Check Valve (Van một chiều lá lật)

Đây là loại van phổ biến nhất trong hệ thống DN100 và các hệ thống nước sạch. Thiết kế có một đĩa van lật lên xuống giống như cánh cửa. Ưu điểm là lực cản dòng chảy thấp, phù hợp với các hệ thống cần lưu lượng lớn.

2. Ball Check Valve (Van một chiều dạng bi)

Sử dụng một quả bi rỗng (thường bọc cao su) để đóng mở. Loại van này cực kỳ hiệu quả trong hệ thống xử lý nước thải hoặc nước bẩn vì bi xoay tự do giúp chống tắc nghẽn và tự làm sạch bề mặt đệm van.

3. Spring Check Valve (Van một chiều lò xo)

Đĩa van được hỗ trợ bởi một lò xo nén. Khi bơm dừng, lò xo sẽ đẩy đĩa van đóng lại cực nhanh trước khi dòng chảy ngược kịp hình thành vận tốc lớn. Đây là giải pháp tối ưu để triệt tiêu sốc áp trong các hệ thống cao áp.

4. Foot Valve (Van chân/Luppe)

Thực chất là một loại van một chiều được lắp ở cuối đường ống hút. Nó được trang bị thêm lưới lọc để ngăn rác lọt vào buồng bơm và duy trì cột nước mồi cho máy bơm.

Insight chuyên gia: Nếu bạn dùng hệ nước sạch, hãy chọn swing check valve để tối ưu lưu lượng. Với nước thải, hãy chọn ball check valve để tránh kẹt rác. Với các tòa nhà cao tầng áp suất lớn, spring check valve là lựa chọn an toàn nhất.

Các thông số kỹ thuật then chốt khi lựa chọn

Việc chọn sai thông số kỹ thuật cho pump check valve có thể dẫn đến hậu quả nghiêm trọng như rò rỉ hoặc vỡ thân van do quá tải. Bạn cần đặc biệt lưu ý:

• Kích thước (DN): Phải tương thích hoàn toàn với đường kính ống. Phổ biến nhất là DN100 cho các hệ thống công nghiệp trung bình.

• Định mức áp suất (PN): Hệ thống của bạn chạy ở PN10, PN16 hay PN25? Van phải có định mức áp suất bằng hoặc cao hơn áp suất tối đa của máy bơm.

• Vật liệu cấu tạo:

  • Gang (Cast Iron): Phù hợp nước sạch, chi phí thấp.

  • Inox (Stainless Steel): Chống ăn mòn, dùng cho hóa chất hoặc thực phẩm.

  • PVC: Dùng cho xử lý nước thải sinh hoạt hoặc axit nhẹ.

• Kiểu kết nối: Nối ren cho ống nhỏ và nối mặt bích cho ống lớn (như DN100) để đảm bảo độ vững chãi.

So sánh Check Valve với các loại van khác trong hệ thống bơm

Nhiều người nhầm tưởng có thể dùng van bi hoặc van cổng để thay thế van một chiều. Đây là một quan niệm sai lầm cực kỳ nguy hiểm.

Kết luận: Pump check valve là thiết bị bảo vệ tự động duy nhất có khả năng phản ứng ngay lập tức khi dòng điện bị ngắt, điều mà các loại van vận hành bằng tay không bao giờ làm được.

Ứng dụng thực tế và những sai lầm cần tránh

Pump check valve hiện diện ở mọi nơi có sự xuất hiện của máy bơm: từ hệ thống cấp nước đô thị, nhà máy xử lý nước thải, hệ thống làm mát chiller (HVAC) cho đến các giàn khoan dầu khí.

Tuy nhiên, hiệu quả của van thường bị giảm sút do những sai lầm cơ bản sau:

• Lắp ngược chiều: Đây là lỗi phổ biến nhất. Van một chiều luôn có mũi tên chỉ hướng dòng chảy trên thân, lắp ngược sẽ khiến bơm không thể đẩy nước đi.

• Chọn sai loại van: Dùng van lá lật (swing) cho hệ thống có tốc độ dòng chảy quá cao dẫn đến hiện tượng van "đóng sầm" gây hư hại.

• Bỏ qua áp suất dội ngược: Không tính toán lực va đập khi dòng nước từ trên cao đổ về, dẫn đến vỡ đĩa van.

Hướng dẫn lựa chọn và bảo trì định kỳ

Để hệ thống vận hành bền bỉ, hãy thực hiện theo checklist lựa chọn sau:

• ✔ Xác định chính xác loại bơm (bơm ly tâm, bơm bùn, bơm trục đứng).

• ✔ Phân tích tính chất lưu chất (nhiệt độ, độ nhớt, tính ăn mòn).

• ✔ Kiểm tra áp suất làm việc và áp suất đỉnh khi xảy ra sốc áp.

• ✔ Lựa chọn vật liệu thân van và đệm làm kín phù hợp.

Mẹo lắp đặt và bảo trì:

1. Vị trí: Lắp cách đầu xả máy bơm ít nhất 5-10 lần đường kính ống để dòng chảy ổn định trước khi đi qua van.

2. Vệ sinh: Đối với hệ thống nước thải, cần mở nắp van kiểm tra định kỳ 6 tháng một lần để loại bỏ cặn bẩn bám trên đĩa van.

3. Lắng nghe âm thanh: Nếu thấy van phát ra tiếng "cạch" quá lớn khi đóng, đó là dấu hiệu của hiện tượng va đập thủy lực, cần cân nhắc thay thế bằng loại van có lò xo hỗ trợ.

FAQ - Câu hỏi thường gặp

1. Pump check valve dùng để làm gì?

→ Dùng để ngăn dòng chảy ngược khi máy bơm dừng, từ đó bảo vệ cánh bơm và toàn bộ đường ống khỏi va đập thủy lực.

2. Nên lắp van một chiều ở đâu trên máy bơm?

→ Thông thường được lắp ở phía đầu xả của bơm. Nếu là bơm hút sâu, cần lắp thêm van chân (foot valve) ở cuối ống hút.

3. Máy bơm có thể chạy mà không có van một chiều không?

→ Có thể, nhưng rủi ro hỏng máy bơm và vỡ ống là cực kỳ cao mỗi khi máy dừng hoạt động.

4. Loại van một chiều nào tốt nhất cho máy bơm?

→ Tùy vào ứng dụng: Hệ nước sạch dùng van lá lật, nước bẩn dùng van bi, hệ thống áp lực cao dùng van lò xo.

Kết luận

Đầu tư vào một chiếc pump check valve chất lượng chính là mua sự an tâm cho toàn bộ hệ thống của bạn. Nó không chỉ ngăn chặn dòng chảy ngược mà còn là tấm lá chắn bảo vệ tuổi thọ cho máy bơm – tài sản đắt giá nhất trong mạng lưới đường ống. Đừng để một sai sót nhỏ trong việc chọn van dẫn đến những thảm họa kỹ thuật không đáng có.
