Flow Control Valve Là Gì? Giải Pháp Điều Tiết Lưu Lượng Chính Xác Cho Hệ Thống

Trong vận hành các hệ thống thủy lực, cấp thoát nước hay sản xuất công nghiệp, việc dòng chảy quá mạnh gây quá tải hoặc quá yếu làm gián đoạn quy trình là vấn đề thường xuyên xảy ra. Khi máy móc hoạt động không ổn định do lưu lượng sai lệch, hệ quả không chỉ là lãng phí năng lượng mà còn là hư hỏng thiết bị nghiêm trọng. Để giải quyết bài toán này, sự hiện diện của một flow control valve (van điều khiển lưu lượng) chất lượng là điều bắt buộc. Tuy nhiên, một sai lầm phổ biến là nhiều người tin rằng van nào cũng có thể điều tiết được dòng chảy. Thực tế, chỉ có van điều khiển lưu lượng mới mang lại khả năng kiểm soát lưu lượng với độ chính xác và ổn định cần thiết.

What Is a Flow Control Valve?

Về định nghĩa kỹ thuật, flow control valve là thiết bị chuyên dụng được dùng để điều chỉnh, kiểm soát và duy trì lưu lượng của chất lỏng hoặc khí chảy qua một điểm nhất định trong hệ thống. Khác với các loại van chỉ có chức năng đóng hoặc mở, van điều tiết tập trung vào việc quản lý "tốc độ" và "khối lượng" của dòng lưu chất.

Chức năng cốt lõi của thiết bị bao gồm:

• Điều tiết lưu lượng: Duy trì một lượng lưu chất ổn định theo yêu cầu của quy trình sản xuất hoặc vận hành.

• Ổn định hệ thống: Ngăn chặn tình trạng sốc áp suất hoặc thay đổi lưu lượng đột ngột, từ đó bảo vệ các thiết bị nhạy cảm như cảm biến hay máy bơm.

How does a van điều khiển lưu lượng work?

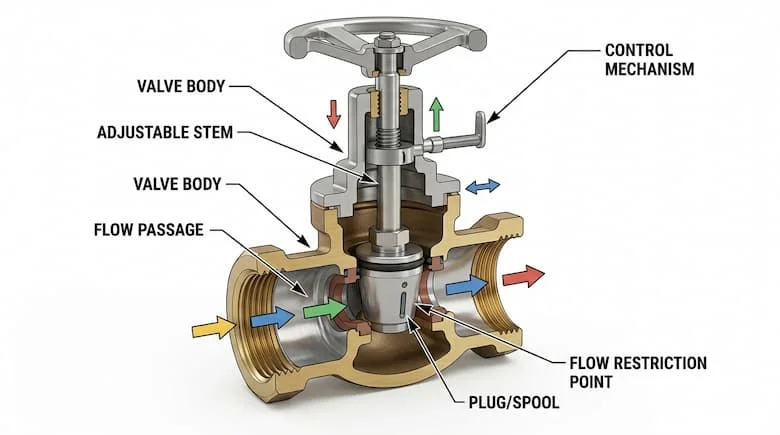

Nguyên lý hoạt động của van điều khiển lưu lượng dựa trên việc thay đổi tiết diện (diện tích mặt cắt ngang) của đường ống tại vị trí lắp van. Khi bạn điều chỉnh van, bộ phận ngăn chặn bên trong (như kim van, đĩa van) sẽ di chuyển để thu hẹp hoặc mở rộng khoảng trống mà lưu chất có thể đi qua.

Cơ chế điều khiển này có thể thực hiện theo hai cách:

1. Điều chỉnh bằng tay (Manual): Người vận hành xoay tay vặn hoặc cần gạt để thiết lập lưu lượng mong muốn.

2. Điều khiển tự động (Automatic): Sử dụng bộ truyền động (actuator) điện hoặc khí nén để phản hồi theo tín hiệu từ hệ thống điều khiển trung tâm.

Tại sao việc thay đổi tiết diện lại giúp kiểm soát hệ thống? Theo nguyên lý vật lý, khi tiết diện dòng chảy giảm, lưu lượng sẽ giảm xuống. Việc kiểm soát này giúp hệ thống đạt được trạng thái cân bằng, tối ưu hóa hiệu suất làm việc của máy móc.

Phân Tích Chuyên Sâu Các Loại van điều khiển lưu lượng

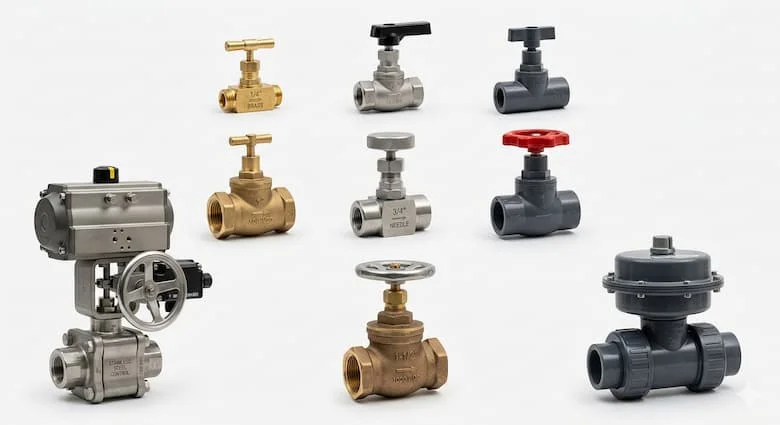

Tùy vào yêu cầu về độ chính xác và môi trường làm việc, chúng ta có các loại van điều khiển lưu lượng phổ biến sau:

1. Needle Valve (Van kim)

Đây là loại van có khả năng điều chỉnh chính xác nhất. Với thiết kế thân van thuôn nhọn như một mũi kim, nó cho phép người dùng tinh chỉnh lưu lượng ở mức cực nhỏ.

• Ứng dụng: Thường dùng trong các phòng thí nghiệm, hệ thống đo lường hoặc nơi cần kiểm soát dòng chảy cực tinh tế.

2. Globe Valve (Van cầu)

Van cầu là "ông vua" trong việc điều tiết hệ thống nước. Thiết kế hình cầu bên trong tạo ra độ sụt áp đáng kể, giúp việc kiểm soát lưu lượng trở nên dễ dàng và mượt mà hơn.

• Ứng dụng: Phổ biến trong các hệ thống cấp thoát nước tòa nhà và xử lý nước thải.

3. Ball Valve (Van bi - Phiên bản điều tiết)

Thông thường van bi dùng để đóng/mở. Tuy nhiên, các dòng van bi có lỗ khoét hình chữ V (V-port ball valve) được thiết kế riêng để điều tiết.

• Đặc điểm: Đóng mở nhanh nhưng không tối ưu cho các yêu cầu điều tiết siêu tinh vi như van kim.

4. Pressure Compensated van điều khiển lưu lượng

Đây là dòng van cao cấp có khả năng tự động giữ lưu lượng ổn định ngay cả khi áp suất đầu vào hoặc đầu ra thay đổi.

• Insight: Nếu hệ thống của bạn yêu cầu độ chính xác tuyệt đối mà áp suất nguồn không ổn định, đây là lựa chọn bắt buộc.

Thông Số Kỹ Thuật Cần Lưu Ý Khi Chọn Van

Việc chọn sai thông số kỹ thuật không chỉ khiến van điều khiển lưu lượng hoạt động kém hiệu quả mà còn có thể gây hỏng hóc toàn bộ dây chuyền. Hãy chú ý các yếu tố sau:

• Kích thước (DN): Phải phù hợp với đường kính ống. Van quá lớn sẽ khó điều tiết tinh, van quá nhỏ gây sụt áp lớn.

• Áp suất làm việc (PN): Van phải chịu được áp suất tối đa của hệ thống để tránh nứt vỡ thân van.

• Lưu lượng mong muốn (Flow rate): Cần tính toán dải lưu lượng (từ min đến max) mà van cần kiểm soát.

• Vật liệu cấu tạo:

  • Brass (Đồng): Chịu nhiệt tốt, dùng cho nước sạch.

  • Stainless Steel (Inox): Chống ăn mòn hóa chất và bền bỉ trong môi trường công nghiệp.

  • PVC: Nhẹ, giá rẻ, dùng cho hóa chất cơ bản hoặc nước lạnh.

• Kiểu điều khiển: Xác định xem bạn cần chỉnh tay (Manual) để tiết kiệm hay tự động (Automatic) để đồng bộ hóa quy trình.

So Sánh van điều khiển lưu lượng Với Các Loại Van Khác

Bảng dưới đây sẽ giúp bạn phân biệt rõ tại sao không nên dùng van đóng/mở để thay thế cho van điều tiết:

Kết luận: Sử dụng sai loại van sẽ dẫn đến hao hụt năng lượng và giảm tuổi thọ của hệ thống. Luôn ưu tiên dùng đúng loại van cho đúng chức năng.

Ứng Dụng Thực Tế Và Những Sai Lầm Thường Gặp

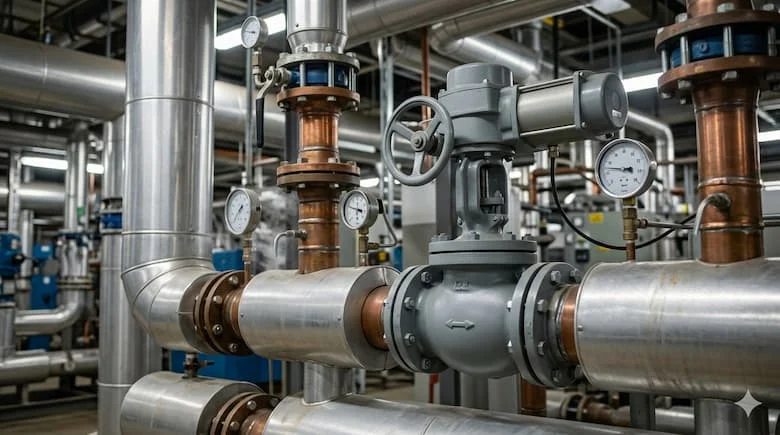

Ứng dụng tiêu biểu

• Hệ thống HVAC: Điều tiết lưu lượng nước nóng/lạnh để kiểm soát nhiệt độ phòng.

• Thủy lực: Kiểm soát tốc độ của xi lanh và motor thủy lực.

• Công nghiệp hóa dầu: Quản lý lưu lượng nhiên liệu với độ chính xác cao.

Sai lầm cần tránh (Mistakes to Avoid)

• Dùng van bi (ball valve) để điều tiết: Đây là lỗi phổ biến nhất. Van bi khi mở hé sẽ tạo ra dòng xoáy gây xói mòn bi và gioăng, dẫn đến rò rỉ nhanh chóng.

• Lắp sai hướng: Hầu hết van điều tiết đều có hướng dòng chảy bắt buộc. Lắp ngược sẽ khiến van mất khả năng kiểm soát và gây tiếng ồn lớn.

• Không tính đến áp suất: Bỏ qua sự chênh lệch áp suất sẽ khiến lưu lượng thực tế khác xa so với tính toán.

Hướng Dẫn Lựa Chọn Và Lắp Đặt

Checklist chọn van phù hợp:

1. Xác định lưu chất: Nước, khí nén, dầu hay hóa chất ăn mòn?

2. Xác định dải lưu lượng: Bạn cần kiểm soát từ bao nhiêu lít/phút?

3. Chọn loại van: Ưu tiên van kim cho lưu lượng nhỏ, van cầu cho lưu lượng lớn.

4. Kiểm tra chứng chỉ: Đảm bảo van đạt các tiêu chuẩn quốc tế về áp suất và an toàn.

Mẹo lắp đặt & bảo trì:

• Lắp đúng chiều mũi tên ký hiệu trên thân van.

• Kiểm tra định kỳ các bộ phận chuyển động để đảm bảo van không bị kẹt do cặn bẩn.

• Sử dụng lọc y (Y-strainer) phía trước van để ngăn rác thải làm trầy xước bề mặt điều tiết.

FAQ – Câu Hỏi Thường Gặp Về van điều khiển lưu lượng

1. Flow control valve có tác dụng gì trong hệ thống?

Nó dùng để điều chỉnh và duy trì tốc độ dòng chảy của chất lỏng hoặc khí ở mức mong muốn, giúp hệ thống vận hành ổn định.

2. Tôi có thể dùng van bi thay cho van điều khiển lưu lượng không?

Không nên. Van bi không được thiết kế để điều tiết tinh, việc mở hé van bi lâu ngày sẽ làm hỏng bề mặt bi và gây rò rỉ.

3. Van nào điều tiết lưu lượng chính xác nhất?

Van kim (Needle valve) là loại van cho phép tinh chỉnh lưu lượng ở mức độ chi tiết và chính xác nhất.

4. Tại sao điều khiển lưu lượng lại quan trọng?

Nó giúp tối ưu hóa hiệu suất, tiết kiệm năng lượng, ngăn ngừa quá tải và đảm bảo các thiết bị hạ nguồn hoạt động trong điều kiện tốt nhất.

Kết Luận

Một hệ thống vận hành trơn tru bắt đầu từ việc kiểm soát tốt dòng chảy. Flow control valve chính là "bộ não" giúp bạn quản lý lưu lượng một cách thông minh, hiệu quả và an toàn. Việc hiểu rõ tính chất từng loại van và thông số kỹ thuật sẽ giúp bạn tránh được những lãng phí không đáng có và tăng tuổi thọ cho toàn bộ công trình.
