Ball Valve 4 Inch: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống DN100

Trong các hệ thống đường ống công nghiệp hiện đại, việc lựa chọn thiết bị đóng ngắt không chỉ đơn thuần là mua một linh kiện, mà là quyết định sự ổn định của cả dây chuyền sản xuất. Hãy tưởng tượng hệ thống đường ống DN100 của bạn đang cần một giải pháp đóng mở nhanh, nhưng van hiện tại lại bị rò rỉ hoặc vận hành quá nặng nề. Vấn đề đặt ra là: Làm thế nào để chọn được loại van bi 4 inch phù hợp nhất giữa hàng trăm biến thể về vật liệu và tiêu chuẩn trên thị trường?

Việc lựa chọn đúng loại van bi không chỉ giúp đảm bảo vận hành trơn tru mà còn giảm thiểu chi phí bảo trì và rủi ro dừng máy đột ngột. Van bi 4 inch là lựa chọn phổ biến hàng đầu, nhưng để tối ưu hóa hiệu suất, bạn cần hiểu sâu về cấu tạo và thông số kỹ thuật của nó.

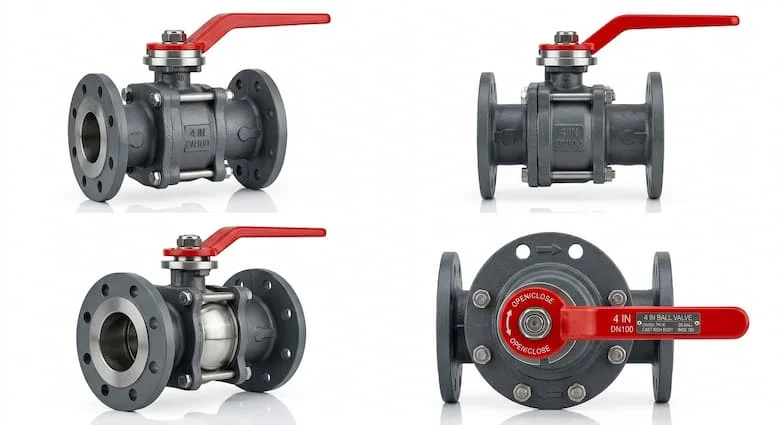

What Is a 4 Inch Ball Valve?

Ball valve 4 inch (hay còn gọi là van bi 4 inch) là một thiết bị cơ khí dùng để kiểm soát dòng chảy của lưu chất trong đường ống có kích thước danh nghĩa là DN100 (tương đương với đường kính ngoài ống xấp xỉ 114mm). Đây là dòng van có kích thước trung bình lớn, đóng vai trò then chốt trong việc ngắt hoặc mở dòng chảy một cách dứt khoát.

Đặc điểm nhận dạng nổi bật nhất của dòng van này là cơ chế vận hành Quarter-turn (xoay góc 90 độ). Khác với van cổng (gate valve) cần nhiều vòng quay, van bi 4 inch cho phép người vận hành chuyển đổi trạng thái từ đóng hoàn toàn sang mở hoàn toàn chỉ với một thao tác gạt tay hoặc kích động lực đơn giản. Nhờ thiết kế lòng bi rỗng bằng đúng kích thước đường ống (Full Port), van đảm bảo lưu lượng lớn, giảm thiểu tối đa hiện tượng sụt áp khi dòng chảy đi qua.

How Does a Ball Valve Work?

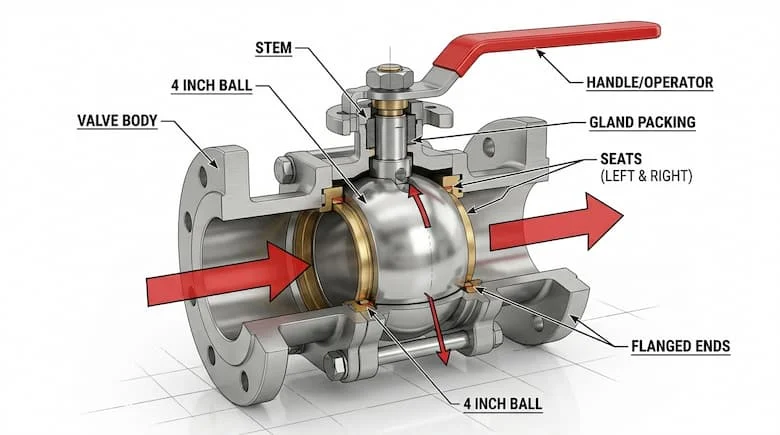

Nguyên lý hoạt động của van bi 4 inch dựa trên sự xoay chuyển của một viên bi rỗng, được đục lỗ xuyên tâm, nằm giữa hai vòng đệm (seat) làm kín. Khi tay gạt hoặc bộ điều khiển xoay một góc 90 độ, viên bi sẽ quay theo trục của van.

• Khi mở: Lỗ rỗng của viên bi nằm song song với chiều dòng chảy, tạo ra một thông lộ xuyên suốt cho phép chất lỏng hoặc khí đi qua mà không gặp vật cản đáng kể.

• Khi đóng: Viên bi xoay vuông góc, phần thân đặc của bi chặn đứng hoàn toàn dòng lưu chất. áp suất của dòng chảy đẩy viên bi ép chặt vào vòng đệm phía sau, tạo nên độ kín khít tuyệt vời.

Thiết kế này mang lại ưu điểm vượt trội về độ kín cao và khả năng chống rò rỉ tốt hơn nhiều so với các dòng van truyền thống khác. Chính sự đơn giản trong cơ chế vận hành giúp van bi ít bị mài mòn và có tuổi thọ cao ngay cả trong môi trường làm việc khắc nghiệt.

Types of 4 Inch Ball Valves

Ở phân khúc kích thước DN100, việc phân loại van bi chủ yếu dựa vào kiểu kết nối và phương thức vận hành. Mỗi loại sẽ giải quyết một bài toán cụ thể về áp suất và môi trường lắp đặt.

1. Flanged Ball Valve (Van bi mặt bích)

Đây là loại phổ biến nhất đối với kích thước 4 inch. Do kích thước và trọng lượng của hệ thống DN100 khá lớn, kết nối mặt bích giúp việc lắp đặt và tháo dỡ để bảo trì trở nên dễ dàng hơn. Van mặt bích có khả năng chịu áp lực cao và độ bền cơ học tốt, thường tuân theo các tiêu chuẩn như JIS, ANSI, hoặc DIN.

2. Threaded Ball Valve (Van bi nối ren)

Dòng van này thường hiếm gặp ở kích thước 4 inch do khó khăn trong việc thi công vặn ren với đường kính ống lớn (114mm). Van ren chủ yếu được dùng cho các hệ thống nhỏ hơn hoặc trong một số ứng dụng đặc thù áp suất thấp.

3. Welded Ball Valve (Van bi nối hàn)

Được sử dụng trong các hệ thống yêu cầu sự kín khít tuyệt đối và không có kế hoạch tháo rời thường xuyên. Mối hàn giúp loại bỏ hoàn toàn nguy cơ rò rỉ tại điểm kết nối, thường thấy trong các đường ống dẫn khí gas hoặc hóa chất nguy hiểm.

4. Actuated Ball Valve (Van bi điều khiển)

Với kích thước 4 inch, lực vận hành bằng tay có thể khá nặng. Do đó, việc tích hợp bộ điều khiển điện (Electric Actuator) hoặc khí nén (Pneumatic Actuator) là xu hướng tất yếu trong tự động hóa công nghiệp. Hệ thống này cho phép điều khiển từ xa và phản ứng nhanh với các tín hiệu cảm biến.

Insight chuyên gia: Đối với đường ống DN100, gần như 90% các kỹ sư ưu tiên chọn van bi mặt bích vì sự an toàn và tính linh hoạt trong bảo dưỡng định kỳ.

Key Specifications to Consider

Khi chọn mua ball valve 4 inch, bạn không thể chỉ nhìn vào kích thước. Việc sai lệch một thông số nhỏ cũng có thể dẫn đến việc không lắp đặt được hoặc gây mất an toàn hệ thống.

• Kích thước danh nghĩa: DN100 (4 inch).

• Áp suất làm việc (Pressure Rating): Cần xác định hệ thống chạy ở mức nào: PN10, PN16, PN25 hay Class 150, Class 300. Việc lắp van PN10 vào hệ thống PN16 sẽ gây nổ van do quá áp.

• Vật liệu thân van:

  • Cast Iron (Gang): Dùng cho nước sạch, PCCC, giá thành rẻ.

  • Stainless Steel (Inox 304/316): Dùng cho hóa chất, thực phẩm, môi trường ăn mòn.

  • Brass (Đồng): Ít phổ biến ở size 4 inch, thường dùng cho dầu hoặc khí gas nhỏ hơn.

• Tiêu chuẩn kết nối: Phải đồng nhất giữa mặt bích van và mặt bích đường ống (ví dụ: cùng chuẩn JIS 10K hoặc cùng chuẩn ANSI 150).

Lưu ý quan trọng: Sai tiêu chuẩn mặt bích đồng nghĩa với việc các lỗ bulong không khớp nhau, dẫn đến không thể lắp đặt được thiết bị vào hệ thống.

Ball Valve 4 Inch vs Other Valves

Kết luận: Nếu ưu tiên hàng đầu của bạn là đóng mở nhanh và độ kín tuyệt đối để ngăn chặn rò rỉ lưu chất quý giá hoặc nguy hiểm, ball valve 4 inch là lựa chọn không có đối thủ.

Where Is a 4 Inch Ball Valve Used?

Nhờ khả năng chịu tải và độ bền cao, van bi DN100 xuất hiện trong hầu hết các hạ tầng kỹ thuật quan trọng:

• Hệ thống cấp thoát nước: Trạm bơm, đường ống trục dẫn nước trong các tòa nhà cao tầng.

• Nhà máy công nghiệp: Dây chuyền sản xuất thực phẩm, dược phẩm, xử lý nước thải.

• Hệ thống HVAC: Điều hòa không khí trung tâm, hệ thống chiller dùng để ngắt dòng nước lạnh.

• Ngành dầu khí & Hóa chất: Kiểm soát dòng chảy của nhiên liệu và các dung môi hóa học nhờ vật liệu inox chống ăn mòn.

Những sai lầm phổ biến cần tránh

Nhiều doanh nghiệp thường gặp sự cố vì:

1. Chọn sai áp suất: Mua van áp thấp lắp cho hệ thống áp cao.

2. Không kiểm tra tiêu chuẩn mặt bích: Dẫn đến lãng phí thời gian đổi trả hàng.

3. Dùng vật liệu không phù hợp: Dùng van gang cho hóa chất khiến thân van bị ăn mòn chỉ sau vài tháng. Sai vật liệu chính là nguyên nhân khiến van hỏng nhanh nhất.

How to Choose the Right 4 Inch Ball Valve

Để đảm bảo hiệu quả đầu tư, hãy thực hiện theo checklist sau:

•  Xác định áp suất và nhiệt độ: Môi trường vận hành có vượt quá ngưỡng cho phép của van không?

•  Chọn vật liệu: Nước sạch chọn gang/đồng, hóa chất chọn inox, nước thải chọn nhựa PVC hoặc inox.

•  Kiểm tra tiêu chuẩn kết nối: JIS, DIN hay ANSI?

•  Phương thức vận hành: Cần tay gạt tiết kiệm hay bộ điện/khí nén để tự động hóa?

Cách Lắp Đặt

• Lắp đúng chiều: Mặc dù van bi thường là van hai chiều, nhưng hãy quan sát mũi tên trên thân van (nếu có) để tối ưu hóa dòng chảy.

• Siết bulong đối xứng: Khi lắp mặt bích, hãy siết theo hình sao để lực ép lên gioăng đều, tránh rò rỉ.

• Bảo trì định kỳ: Kiểm tra rò rỉ tại cổ van và vận hành thử 3-6 tháng/lần để tránh kẹt bi.

FAQ - Câu hỏi thường gặp

1. Kích thước thực tế của ball valve 4 inch là bao nhiêu?

Van này dùng cho ống DN100, đường kính ngoài của ống thép thường là khoảng 114mm.

2. Nên dùng van bi hay van bướm cho đường ống 4 inch?

Van bi cho độ kín tốt hơn và chịu áp cao hơn, nhưng van bướm lại nhẹ và rẻ hơn. Nếu hệ thống yêu cầu chống rò rỉ tuyệt đối, hãy chọn van bi.

3. Vật liệu nào tốt nhất cho van bi 4 inch?

Thép không gỉ (Inox 316) là tốt nhất về độ bền và khả năng chống ăn mòn, tuy nhiên giá thành sẽ cao hơn van gang.

4. Van bi 4 inch có dùng để điều tiết lưu lượng được không?

Không nên. Van bi được thiết kế cho chức năng On/Off. Việc để bi ở trạng thái mở một nửa lâu ngày sẽ làm hỏng vòng đệm (seat) do áp lực dòng chảy.

Kết luận

Ball valve 4 inch (DN100) là thiết bị không thể thiếu cho các hệ thống yêu cầu sự bền bỉ, đóng mở nhanh và an toàn tuyệt đối. Việc hiểu rõ về tiêu chuẩn mặt bích, vật liệu và áp suất sẽ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc và tiết kiệm chi phí dài hạn cho doanh nghiệp.
