Tiêu Chuẩn Van Công Nghiệp: Chìa Khóa Cho Khả Năng Lắp Đặt Và Độ An Toàn Hệ Thống

Vì Sao Tiêu Chuẩn Van Quyết Định Khả Năng Lắp Đặt Và Độ An Toàn?

Trong thực tế thi công, một tình huống "dở khóc dở cười" thường xuyên xảy ra: Đơn vị mua hàng đặt đúng chiếc van có kích thước DN100, vật liệu inox cao cấp, nhưng khi đưa lên đường ống thì không thể nào bắt được bulong vì mặt bích bị lệch lỗ. Hoặc nghiêm trọng hơn, hệ thống vừa đi vào vận hành đã xảy ra hiện tượng rò rỉ, thậm chí nứt vỡ thân van do áp suất thực tế vượt quá ngưỡng chịu đựng mà người mua đã lầm tưởng khi nhìn vào con số kích thước danh nghĩa.

Nguyên nhân gốc rễ nằm ở việc chúng ta thường chỉ quan tâm đến kích thước, vật liệu hay thương hiệu mà bỏ quên tiêu chuẩn van – yếu tố cốt lõi quyết định tính tương thích kỹ thuật. Tiêu chuẩn của van chính là "ngôn ngữ chung" đảm bảo mọi bộ phận trong hệ thống đường ống từ mặt bích, gasket cho đến bulong đều khớp nối hoàn hảo với nhau.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về các tiêu chuẩn phổ biến như ANSI, DIN, JIS, BS, API, giúp bạn biết cách đọc ký hiệu và chọn đúng loại thiết bị cho hệ thống, đảm bảo vận hành an toàn và tối ưu chi phí đầu tư.

Tiêu Chuẩn Van Là Gì?

Hiểu một cách ngắn gọn, tiêu chuẩn van là một bộ quy định kỹ thuật khắt khe được áp dụng xuyên suốt từ khâu thiết kế, lựa chọn vật liệu, kích thước vật lý đến phương pháp thử nghiệm và vận hành van. Nó không chỉ đơn thuần là các con số, mà là cam kết về chất lượng và khả năng chịu tải của thiết bị trong những môi trường làm việc cụ thể.

Vai trò của các tiêu chuẩn này bao gồm:

• Đảm bảo tính đồng bộ: Cho phép thay thế các thiết bị của các hãng khác nhau miễn là chúng cùng tuân theo một hệ tiêu chuẩn.

• Tăng độ an toàn: Xác định rõ giới hạn áp suất và nhiệt độ mà van có thể chịu đựng, ngăn ngừa các sự cố cháy nổ, rò rỉ.

• Dễ dàng bảo trì: Các phụ kiện đi kèm như bulong, đệm kín sẽ luôn có sẵn và khớp hoàn toàn khi van tuân thủ chuẩn quốc tế.

• Tương thích hệ thống: Đảm bảo sự kết nối liền mạch giữa van và các thiết bị ngoại vi như máy bơm, đồng hồ đo lưu lượng hay bồn chứa.

Định nghĩa: Tiêu chuẩn của van là tập hợp các quy định kỹ thuật giúp van công nghiệp tương thích với hệ thống đường ống và đáp ứng yêu cầu vận hành an toàn.

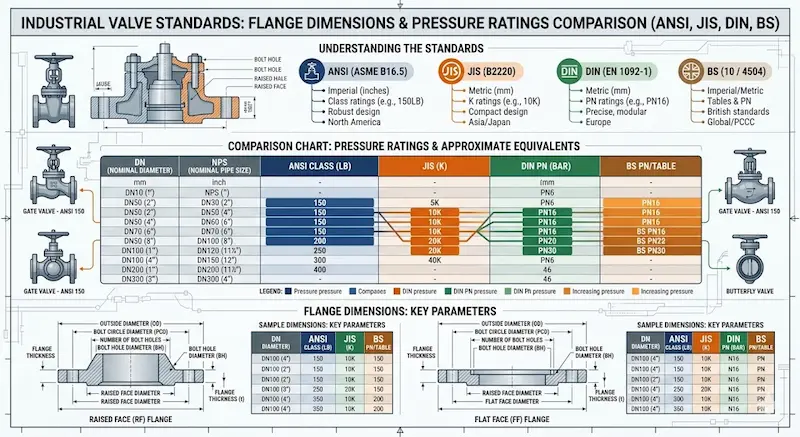

Các Thông Số Thường Có Trong Tiêu Chuẩn Van

Để đánh giá một chiếc van có phù hợp hay không, các chuyên gia thường phân tích 5 thông số kỹ thuật then chốt được quy định trong tiêu chuẩn của van:

• Nominal Size (DN/NPS): Kích thước danh nghĩa. DN (Diameter Nominal) dùng trong hệ mét (mm), trong khi NPS (Nominal Pipe Size) dùng trong hệ inch.

• Pressure Rating (Cấp áp suất): Quy định khả năng chịu áp lực của thân van. Phổ biến nhất là ký hiệu PN (bar), Class (lb), hoặc K (rating của Nhật).

• Face-to-Face Dimensions: Chiều dài từ mặt trước đến mặt sau của thân van. Đây là thông số quan trọng nhất để lắp đặt van vào khoảng trống đã chờ sẵn trên đường ống.

• Flange Standard (Chuẩn mặt bích): Quy định số lượng lỗ bulong, đường kính vòng chia và độ dày mặt bích.

• Material & Testing Standard: Các quy định về mác thép, độ kín khi thử áp lực nước hoặc khí (ví dụ chuẩn API 598).

Tại sao việc sai khác tiêu chuẩn lại nguy hiểm?

Nếu bạn lắp một chiếc van chuẩn ANSI vào đường ống chuẩn DIN, dù cùng là size 4 inch, nhưng đường kính vòng chia bulong khác nhau sẽ khiến bạn không thể bắt ốc. Việc cố tình "độ" lại mặt bích hoặc siết lệch sẽ dẫn đến rò rỉ lưu chất, gây hỏng hóc toàn bộ hệ thống hoặc nguy hiểm cho nhân sự vận hành.

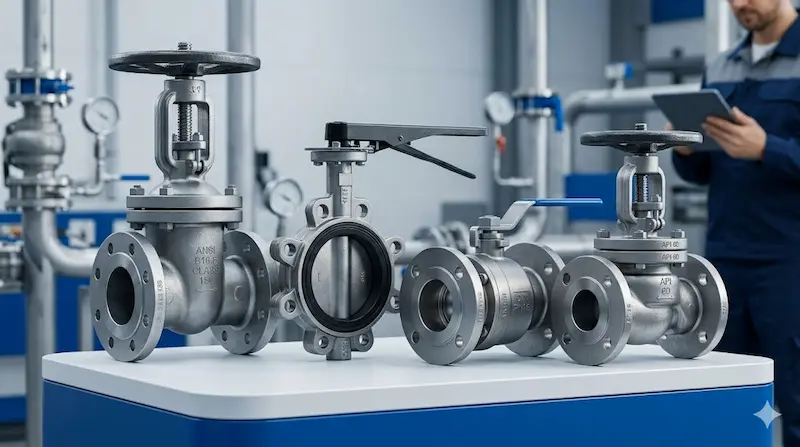

Các Tiêu Chuẩn của Van Phổ Biến Hiện Nay

Trên thế giới hiện có 4 hệ tiêu chuẩn thống trị thị trường van công nghiệp:

ANSI / ASME (Tiêu chuẩn Mỹ)

Đây là hệ tiêu chuẩn cực kỳ phổ biến trong ngành dầu khí, hóa chất và HVAC cao cấp. ANSI sử dụng đơn vị áp suất là Class (ví dụ Class 150, Class 300). Đặc điểm của chuẩn này là độ dày thân van lớn và khả năng chịu áp suất cực cao.

DIN (Tiêu chuẩn Đức / Châu Âu)

DIN là tiêu chuẩn công nghiệp của Đức nhưng đã trở thành quy chuẩn chung cho phần lớn các nước Châu Âu. Ký hiệu áp suất phổ biến là PN (như PN10, PN16, PN25). Hệ chuẩn này cực kỳ phổ biến tại Việt Nam trong các hệ thống cấp thoát nước và xử lý nước thải.

JIS (Tiêu chuẩn Nhật Bản)

Thường thấy trên các dòng van của Kitz, Toyo... JIS sử dụng ký hiệu K rating (như 10K, 20K). Ưu điểm của chuẩn JIS là sự chính xác tuyệt đối và thiết kế tối ưu cho không gian lắp đặt tại khu vực Á Đông.

API (Tiêu chuẩn Dầu khí)

American Petroleum Institute (API) là tiêu chuẩn chuyên biệt cho ngành dầu khí và công nghiệp nặng. Các tiêu chuẩn như API 600 (van cổng thép) hay API 598 (thử nghiệm van) là thước đo cao nhất về độ bền và khả năng chống rò rỉ tuyệt đối.

So Sánh ANSI, DIN Và JIS

Để tránh nhầm lẫn khi mua hàng, hãy theo dõi bảng so sánh nhanh dưới đây:

Giải thích chuyên sâu: Vì sao cùng DN100 nhưng không lắp được?

Dù cùng là kích thước 100mm, nhưng một chiếc van DN100 chuẩn DIN PN16 có đường kính vòng chia lỗ bulong (PCD) là 180mm. Trong khi đó, DN100 chuẩn JIS 10K có PCD là 175mm. Chỉ chênh lệch 5mm, nhưng mặt bích sẽ không thể khớp lỗ bulong với nhau. Đây là lỗi "kinh điển" trong mua sắm vật tư công trình.

Tiêu Chuẩn Van Ảnh Hưởng Gì Đến Hiệu Suất Và Độ Bền?

Việc chọn đúng tiêu chuẩn của van không chỉ đơn thuần là để "lắp cho vừa", mà còn tác động trực tiếp đến vận hành:

1. Áp suất làm việc: Chọn sai cấp áp suất (ví dụ dùng van PN10 cho hệ thống PN16) sẽ gây ra hiện tượng rò rỉ tại nắp van (bonnet) hoặc nổ thân van khi có hiện tượng búa nước.

2. Nhiệt độ vận hành: Tiêu chuẩn quy định loại vật liệu và độ dày để chịu được sự giãn nở nhiệt. Sử dụng van sai chuẩn ở nhiệt độ cao sẽ làm biến dạng đĩa van, dẫn đến không thể đóng kín.

3. Độ kín khít: Các tiêu chuẩn như API 598 quy định mức rò rỉ cho phép cực thấp. Van đúng chuẩn giúp hệ thống duy trì áp suất ổn định, giảm tổn thất lưu chất.

4. Tuổi thọ hệ thống: Van đúng tiêu chuẩn kết nối giúp giảm rung động cơ khí tại các khớp nối, từ đó kéo dài tuổi thọ của đường ống và các thiết bị liên quan.

Ứng Dụng Thực Tế: Khi Nào Cần Quan Tâm Đến Tiêu Chuẩn của Van?

Tùy vào lĩnh vực mà yêu cầu về tiêu chuẩn sẽ khắt khe khác nhau:

• Hệ HVAC (Chiller, Cooling Tower): Thường sử dụng tiêu chuẩn DIN (PN16) hoặc JIS (10K) để đồng bộ với các dòng máy bơm và cụm Chiller nhập khẩu.

• Phòng cháy chữa cháy (PCCC): Bắt buộc phải tuân theo tiêu chuẩn quốc tế như UL/FM để đảm bảo khả năng chịu áp suất cao đột ngột khi xảy ra hỏa hoạn.

• Nhà máy công nghiệp (Dầu khí, Hóa chất): Ưu tiên tuyệt đối tiêu chuẩn API và ANSI do tính chất môi chất ăn mòn và dễ cháy nổ.

• Hệ nước dân dụng lớn: Tại các chung cư cao tầng, việc chọn van chuẩn PN16 hoặc PN25 là bắt buộc để chịu được cột áp của tòa nhà.

• Dự án xuất khẩu: Nếu bạn đang cung cấp thiết bị cho các dự án tại EU hay Mỹ, việc tuân thủ chuẩn DIN/EN hay ANSI là bắt buộc để được nghiệm thu.

Những Sai Lầm Phổ Biến Khi Chọn Tiêu Chuẩn Van

Rất nhiều kỹ sư và nhân viên thu mua mắc phải các lỗi sau:

1. Chỉ nhìn DN mà bỏ qua Flange Standard: Đây là lỗi phổ biến nhất dẫn đến việc lệch lỗ bulong mặt bích.

2. Không kiểm tra Pressure Rating: Coi thường áp suất hệ thống, chọn van có chỉ số chịu áp thấp hơn thực tế vận hành.

3. Trộn lẫn ANSI với JIS/DIN: Cố tình dùng các bộ chuyển đổi (adapter) tự chế để kết nối các hệ tiêu chuẩn khác nhau, gây mất an toàn kỹ thuật.

4. Chọn sai vật liệu theo tiêu chuẩn: Ví dụ, cùng là van gang nhưng gang dẻo (Ductile Iron) theo chuẩn DIN sẽ khác hoàn toàn với gang xám theo chuẩn nội địa về khả năng chịu va đập.

Hậu quả: Không chỉ tốn kém chi phí đổi trả hàng, mà còn gây dừng hệ thống đột ngột, làm gián đoạn sản xuất và tốn chi phí thuê nhân công sửa chữa khẩn cấp.

Cách Đọc Tiêu Chuẩn của Van Trong Catalog Kỹ Thuật

Để không mua nhầm, hãy thực hiện theo 5 bước sau khi xem catalog:

• Step 1: Xác định Size (DN/NPS).

• Step 2: Kiểm tra Pressure Class (PN16, Class 150 hay 10K).

• Step 3: Đối chiếu tiêu chuẩn Flange (kích thước lỗ, độ dày bích).

• Step 4: Xác định mác vật liệu (ví dụ: WCB, CF8M, Ductile Iron).

• Step 5: Kiểm tra tiêu chuẩn test độ kín (như API 598 hoặc ISO 5208).

Checklist Chọn Tiêu Chuẩn của Van Phù Hợp:

•  Hệ thống hiện tại đang sử dụng chuẩn ANSI, DIN hay JIS?

•  Áp suất vận hành thực tế là bao nhiêu bar?

•  Nhiệt độ môi chất (nước nóng, hơi hay khí hóa lỏng)?

•  Có yêu cầu chứng chỉ API chuyên dụng không?

•  Mặt bích van có đồng bộ với mặt bích ống và bơm không?

•  Có cần chứng chỉ CO/CQ và kết quả thử áp thực tế không?

FAQ Về Tiêu Chuẩn của Van

1. Tiêu chuẩn van phổ biến nhất tại Việt Nam hiện nay là gì?

Hiện nay, tiêu chuẩn DIN (Châu Âu) và JIS (Nhật Bản) là hai hệ chuẩn chiếm thị phần lớn nhất trong ngành cấp nước và dân dụng. Trong khi đó, ANSI chiếm lĩnh mảng công nghiệp nặng và dầu khí.

2. ANSI và DIN khác nhau như thế nào?

Khác biệt lớn nhất là hệ đo lường (Inch vs Milimet) và kích thước mặt bích. Van ANSI Class 150 thường có độ dày mặt bích và đường kính lỗ bulong lớn hơn so với van DIN PN16 tương ứng.

3. Van JIS có lắp được với mặt bích ANSI không?

Câu trả lời thường là KHÔNG. Kích thước vòng chia lỗ bulong (PCD) của hai chuẩn này không trùng nhau, ngoại trừ một số size rất nhỏ có thể "cưỡng ép" nhưng không đảm bảo độ kín và an toàn.

4. PN16 tương đương bao nhiêu PSI?

PN16 (16 Bar) tương đương với khoảng 232 PSI. Thông số này thường nằm giữa Class 125 và Class 150 của Mỹ.

5. API có phải tiêu chuẩn bắt buộc không?

Chỉ bắt buộc trong các ngành công nghiệp nặng, dầu khí và hóa chất do yêu cầu khắt khe về độ an toàn chống cháy nổ. Các hệ thống nước thông thường không nhất thiết phải dùng van chuẩn API để tiết kiệm chi phí.

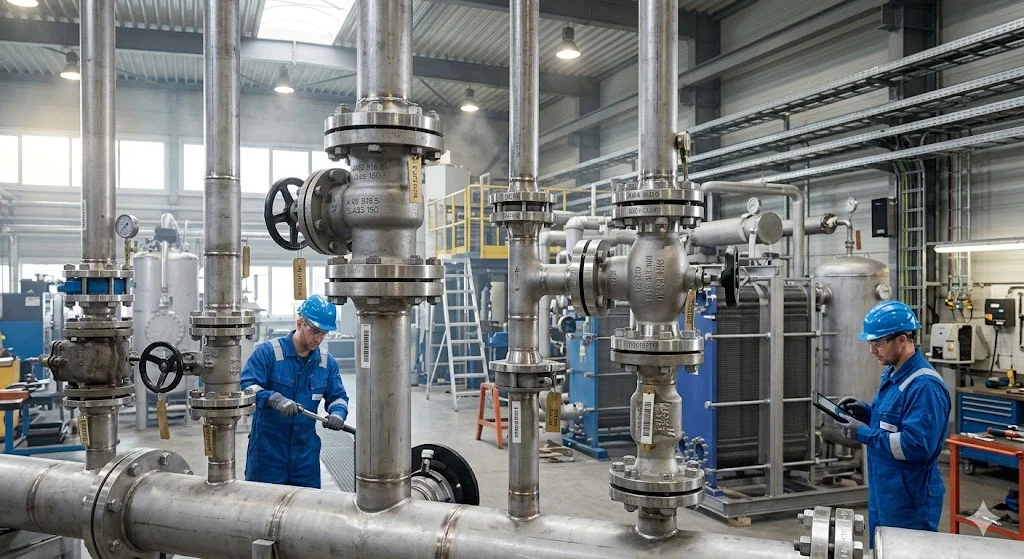

Cách Chọn Đúng Tiêu Chuẩn Van Giúp Hệ Thống Hoạt Động An Toàn

Tóm lại, tiêu chuẩn van là yếu tố sống còn quyết định sự thành bại của một dự án đường ống. Việc hiểu rõ sự khác biệt giữa ANSI, DIN hay JIS không chỉ giúp bạn lắp đặt thiết bị một cách dễ dàng mà còn đảm bảo van vận hành đúng công suất, tránh các rủi ro rò rỉ và nổ vỡ thân van do quá tải áp suất.

Khi lựa chọn van, thay vì chỉ nhìn vào giá cả và kích thước DN, hãy đối chiếu kỹ lưỡng catalog kỹ thuật và xác nhận độ đồng bộ của mặt bích. Đầu tư vào một chiếc van đúng chuẩn quốc tế chính là bảo hiểm tốt nhất cho tuổi thọ và sự an toàn của toàn bộ công trình.
