Van Tiết Lưu Chiller: "Chìa Khóa" Tối Ưu Hiệu Suất Và Tiết Kiệm Điện Năng

Vì Sao Van Tiết Lưu Chiller Ảnh Hưởng Trực Tiếp Đến Hiệu Suất Hệ Thống?

Trong quá trình vận hành hệ thống làm lạnh công nghiệp, không ít kỹ thuật viên gặp phải những tình huống oái oăm: chiller chạy liên tục nhưng không đủ lạnh, áp suất hút biến động bất thường, hoặc nghiêm trọng hơn là hiện tượng dàn bay hơi đóng tuyết dày đặc. Khi đó, phản xạ tự nhiên là chúng ta thường tập trung kiểm tra máy nén, nạp thêm gas lạnh hoặc vệ sinh dàn ngưng. Tuy nhiên, có một "tử huyệt" ít được để ý nhưng lại quyết định toàn bộ khả năng trao đổi nhiệt của hệ thống: đó chính là van tiết lưu chiller.

Van tiết lưu đóng vai trò là "người gác cổng", điều tiết chính xác lượng môi chất lạnh đi vào dàn bay hơi. Nếu bộ phận này gặp sự cố hoặc được lựa chọn sai thông số, hệ thống sẽ rơi vào trạng thái mất cân bằng. Mở quá lớn sẽ gây ngập lỏng, đe dọa "tính mạng" máy nén; mở quá nhỏ lại khiến hệ thống thiếu gas, làm giảm công suất lạnh và đẩy chi phí tiền điện tăng vọt.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia kỹ thuật, giúp bạn hiểu rõ vai trò, phân biệt các loại van phổ biến và cách chẩn đoán lỗi để tối ưu hóa hệ thống Chiller của mình.

Van Tiết Lưu Chiller Là Gì?

Để hiểu một cách đơn giản nhất, van tiết lưu là thiết bị trung gian nằm giữa dàn ngưng tụ (áp suất cao) và dàn bay hơi (áp suất thấp). Đây là một trong bốn bộ phận cốt lõi của chu trình nhiệt động lực học (máy nén, dàn ngưng, van tiết lưu, dàn bay hơi).

Về mặt kỹ thuật, nhiệm vụ của nó bao gồm hai chức năng song hành: giảm áp suất môi chất lạnh từ trạng thái lỏng cao áp xuống trạng thái hỗn hợp lỏng-hơi áp suất thấp, và điều chỉnh lưu lượng môi chất dựa trên tải lạnh thực tế. Việc tạo ra độ chênh áp này là điều kiện tiên quyết để môi chất có thể bay hơi và thu nhiệt từ môi trường cần làm lạnh.

Định nghĩa ngắn gọn: Van tiết lưu chiller là bộ phận kiểm soát lưu lượng và áp suất môi chất lạnh trước khi đi vào dàn bay hơi nhằm đảm bảo hiệu suất trao đổi nhiệt tối ưu.

Ngoài việc tạo chênh áp, van tiết lưu còn có nhiệm vụ duy trì độ quá nhiệt (superheat) ổn định tại đầu ra của dàn lạnh. Đây là yếu tố sống còn để bảo vệ máy nén không bị hư hỏng do hút phải dịch lỏng – một lỗi kỹ thuật cực kỳ tốn kém trong vận hành Chiller.

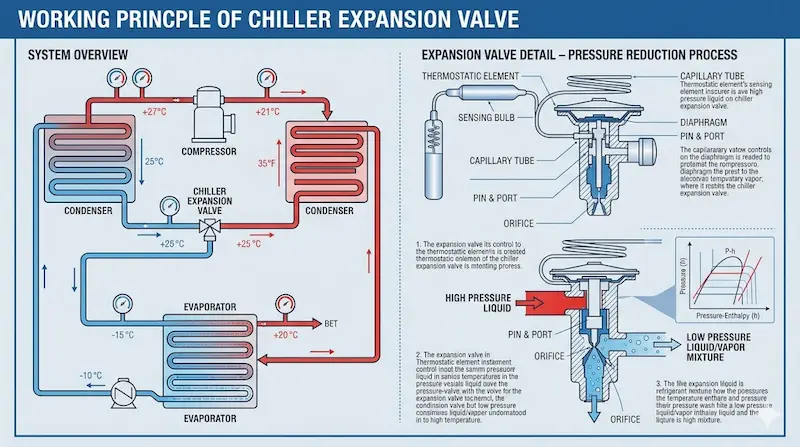

Nguyên Lý Hoạt Động Của Van Tiết Lưu Trong Chiller

Nguyên lý hoạt động của van tiết lưu dựa trên định luật bảo toàn năng lượng và sự thay đổi trạng thái của môi chất. Khi dòng môi chất lỏng ở áp suất cao đi qua một lỗ tiết lưu cực nhỏ, nó sẽ trải qua quá trình giãn nở đột ngột. Do áp suất giảm mạnh, một phần môi chất sẽ hóa hơi tức thì, kéo theo nhiệt độ của toàn bộ dòng môi chất hạ xuống rất thấp.

Khả năng điều tiết lưu lượng của van chính là điểm mấu chốt tạo nên sự khác biệt. Van sẽ liên tục tính toán hoặc cảm biến để thay đổi độ mở của lỗ tiết lưu theo tải lạnh.

• Khi tải lạnh tăng: Van mở rộng hơn để cấp thêm môi chất vào dàn bay hơi.

• Khi tải lạnh giảm: Van thu hẹp lại để tránh lãng phí và ngăn ngừa dịch lỏng tràn về máy nén.

Tại sao việc duy trì Superheat lại quan trọng đến vậy? Nếu van mở quá lớn, lượng môi chất vào dàn lạnh vượt quá khả năng bay hơi, dẫn đến hiện tượng ngập lỏng máy nén. Ngược lại, nếu van mở quá nhỏ, dàn lạnh sẽ bị đói gas, diện tích trao đổi nhiệt không được tận dụng hết, gây ra hiện tượng đóng tuyết đầu dàn và sụt giảm công suất lạnh nghiêm trọng.

Các Loại Van Tiết Lưu Phổ Biến Hiện Nay

Tùy vào quy mô và yêu cầu về độ chính xác, người ta chia van tiết lưu chiller thành 3 dòng chính:

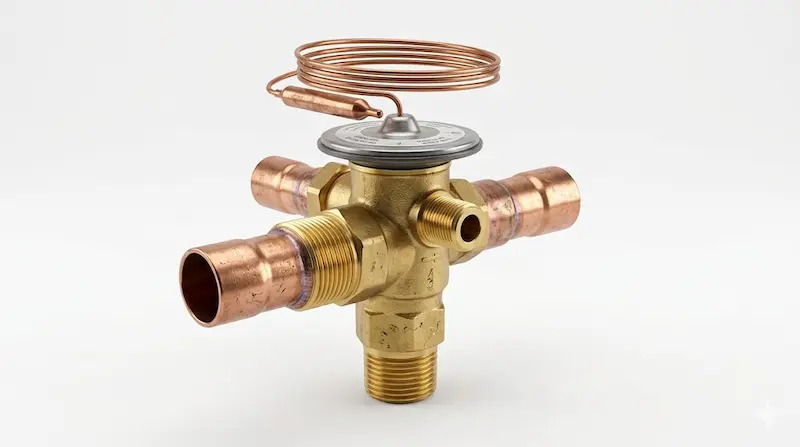

1. TXV – Thermostatic Expansion Valve (Van tiết lưu nhiệt)

Đây là loại van phổ biến nhất nhờ nguyên lý điều khiển cơ học dựa trên cảm biến bầu nhiệt (bulb). Bầu nhiệt này được gắn tại đầu ra dàn bay hơi để cảm nhận nhiệt độ và điều chỉnh độ mở của kim van.

• Ưu điểm: Giá thành hợp lý, hoạt động bền bỉ, không cần nguồn điện.

• Nhược điểm: Tốc độ phản hồi chậm hơn so với dòng điện tử, khó tối ưu khi tải biến thiên liên tục.

2. EEV – Electronic Expansion Valve (Van tiết lưu điện tử)

Sử dụng một motor bước (stepping motor) được điều khiển bởi controller trung tâm. Độ mở của van được tính toán dựa trên các cảm biến áp suất và nhiệt độ có độ chính xác cực cao.

• Ưu điểm: Phản hồi cực nhanh, duy trì độ quá nhiệt thấp tối ưu, giúp tăng chỉ số COP và tiết kiệm điện năng từ 15-25%.

• Nhược điểm: Chi phí đầu tư cao, yêu cầu kỹ thuật viên có trình độ để cài đặt bộ điều khiển.

3. Capillary Tube (Ống mao)

Thường chỉ dùng cho các hệ thống Mini Chiller hoặc máy làm lạnh công suất nhỏ. Đây là một đoạn ống đồng có đường kính rất nhỏ và chiều dài cố định.

• Đặc điểm: Rẻ tiền, không có khả năng tự điều chỉnh lưu lượng theo tải. Hiệu suất thấp hơn nhiều so với TXV và EEV.

Bảng so sánh tổng quan

Thông Số Quan Trọng Khi Chọn Van Tiết Lưu Chiller

Việc chọn sai van tiết lưu không chỉ khiến hệ thống hoạt động kém hiệu quả mà còn có thể gây cháy máy nén. Khi lựa chọn hoặc thay thế, bạn cần đặc biệt lưu ý các thông số sau:

• Cooling Capacity (Công suất lạnh): Van phải có công suất phù hợp hoặc lớn hơn một chút so với công suất của dàn bay hơi. Một chiếc van quá nhỏ sẽ gây "đói" gas, trong khi van quá lớn sẽ gây hiện tượng "hunting" (đóng mở liên tục không ổn định).

• Refrigerant Compatibility (Tương thích môi chất): Mỗi loại gas lạnh (R22, R134a, R410A, R32) có tính chất áp suất - nhiệt độ khác nhau. Kim van và lò xo trong TXV được thiết kế riêng cho từng loại gas này.

• Superheat Setting (Độ quá nhiệt): Kiểm tra xem van có khả năng điều chỉnh độ quá nhiệt linh hoạt hay không (thường cài đặt ở mức 5-8°C).

• Pressure Rating: Áp suất làm việc tối đa mà thân van có thể chịu đựng, đặc biệt quan trọng với hệ thống chạy gas R410A hoặc R32 vốn có áp suất rất cao.

Phân tích chuyên sâu: Khi bạn chọn một chiếc van tiết lưu có công suất quá lớn so với hệ thống, lưu lượng môi chất đi qua sẽ quá nhanh khiến dàn bay hơi không kịp xử lý. Hậu quả là máy nén hút phải dịch lỏng, gây va đập thủy lực và phá hỏng piston hoặc trục vít.

TXV vs EEV – Nên Dùng Loại Nào Cho Chiller?

Cuộc đối đầu giữa TXV và EEV luôn là chủ đề nóng khi thiết kế hệ thống Chiller.

Nên chọn TXV khi: Bạn vận hành hệ thống Chiller có tải lạnh ổn định (ví dụ làm lạnh cho một quy trình sản xuất cố định) và ưu tiên sự đơn giản, dễ bảo trì với mức ngân sách vừa phải. TXV là một giải pháp "nồi đồng cối đá" cực kỳ tin cậy.

Nên chọn EEV khi: Hệ thống của bạn sử dụng công nghệ biến tần (Inverter) hoặc phục vụ tòa nhà có tải lạnh thay đổi liên tục theo thời gian. EEV có khả năng kiểm soát độ quá nhiệt ở mức thấp nhất mà không gây ngập lỏng, từ đó tối ưu hóa diện tích dàn lạnh và tăng hiệu suất hệ thống (COP) lên mức tối đa.

Insight mạnh: Xu hướng hiện nay trong các hệ thống Chiller giải nhiệt gió hoặc giải nhiệt nước cao cấp là chuyển hoàn toàn sang EEV. Khả năng điều khiển ở chế độ "part-load" (tải thấp) của EEV là vượt trội hoàn toàn, giúp doanh nghiệp cắt giảm đáng kể hóa đơn tiền điện hàng tháng.

Van Tiết Lưu Được Ứng Dụng Trong Những Hệ Chiller Nào?

Bất kể quy mô nào, van tiết lưu chiller luôn là trái tim của sự điều tiết.

• Water-Cooled Chiller: Trong các hệ thống trung tâm khổng lồ cho tòa nhà, van tiết lưu điện tử (EEV) thường được dùng để phối hợp nhịp nhàng với máy nén trục vít hoặc ly tâm.

• Air-Cooled Chiller: Các hệ thống lắp đặt ngoài trời tại nhà xưởng thường dùng TXV do môi trường khắc nghiệt, đòi hỏi linh kiện bền bỉ và ít nhạy cảm với nhiễu điện tử.

• Industrial Chiller: Ứng dụng trong ngành nhựa, thực phẩm hay dược phẩm yêu cầu nhiệt độ cực kỳ chính xác. Tại đây, sự hiện diện của van tiết lưu chất lượng cao là bắt buộc để đảm bảo sai số nhiệt độ thấp nhất (thường là ±0.1°C).

Những Lỗi Van Tiết Lưu Thường Gặp

Trong quá trình bảo trì, nếu nhận thấy các dấu hiệu sau, rất có thể van tiết lưu đang gặp vấn đề:

1. Van bị nghẹt (Bẩn hoặc đóng đá): Môi chất không thể đi qua khiến áp suất hút cực thấp, dàn lạnh không lạnh và máy nén nóng lên nhanh chóng. Nguyên nhân thường do phin lọc gas bị bẩn hoặc hệ thống có ẩm gây đóng đá tại lỗ tiết lưu.

2. Van mở quá lớn (Hỏng kim van hoặc bầu cảm biến): Gây ra hiện tượng hồi lỏng về máy nén. Bạn sẽ thấy máy nén rung động mạnh, có tiếng gõ cơ khí và sương bám dày ở đường hút.

3. Bulb (bầu cảm biến) sai vị trí: Nếu bầu cảm biến của TXV không được kẹp chặt vào đường ống hoặc không được bọc cách nhiệt, nó sẽ cảm nhận sai nhiệt độ môi trường, dẫn đến việc điều tiết lưu lượng sai lệch hoàn toàn.

4. Hỏng motor bước (với EEV): Van bị kẹt ở một vị trí cố định, không thể điều chỉnh khi tải thay đổi.

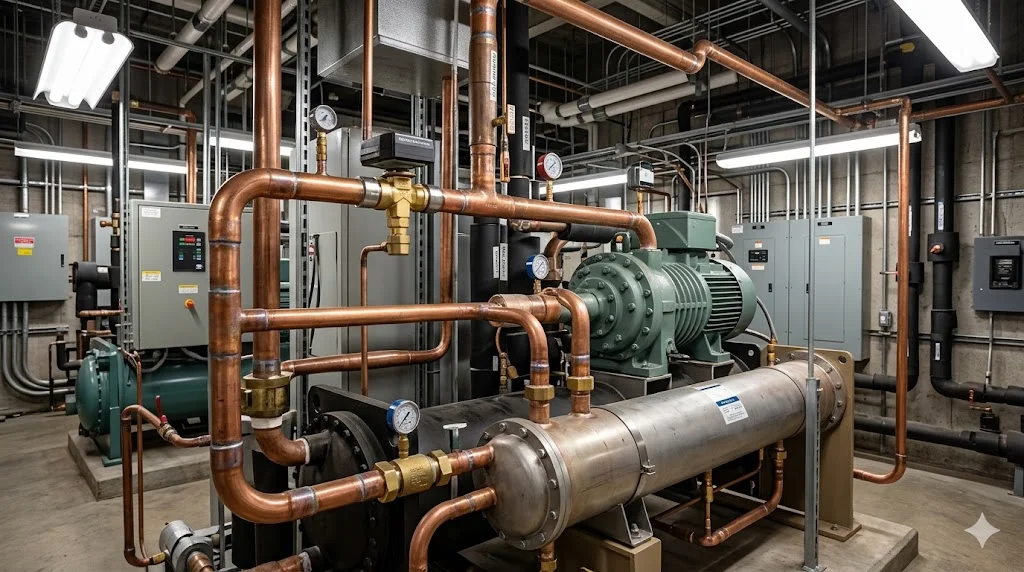

Cách Kiểm Tra Và Điều Chỉnh Van Tiết Lưu Chiller

Nếu bạn nghi ngờ van có vấn đề, đừng vội thay thế ngay mà hãy thực hiện theo quy trình sau:

• Bước 1: Sử dụng đồng hồ đo áp suất hút và xả để xác định dải hoạt động của môi chất.

• Bước 2: Đo nhiệt độ tại đầu ra dàn bay hơi và tính toán độ quá nhiệt (Superheat = Nhiệt độ thực tế - Nhiệt độ bay hơi tương ứng với áp suất).

• Bước 3: Kiểm tra vị trí bầu cảm biến xem có bị lỏng hay oxi hóa không.

• Bước 4: Nếu là TXV, hãy điều chỉnh vít vít chỉnh (turn) từng chút một (khoảng 1/4 vòng mỗi lần) và đợi hệ thống ổn định trong 15-20 phút trước khi chỉnh tiếp.

Lưu ý kỹ thuật: Luôn đảm bảo lượng gas trong hệ thống và phin lọc gas sạch sẽ trước khi kết luận lỗi do van tiết lưu. Rất nhiều trường hợp thiếu gas bị nhầm lẫn là hỏng van.

FAQ Về Van Tiết Lưu

1. Van tiết lưu chiller có tác dụng gì chính yếu nhất?

Tác dụng chính là giảm áp suất môi chất để tạo nhiệt độ lạnh và điều tiết lưu lượng môi chất đi vào dàn lạnh theo nhu cầu tải.

2. Dấu hiệu nào rõ rệt nhất khi van tiết lưu bị hỏng?

Phổ biến nhất là áp suất hút thấp bất thường, dàn lạnh đóng tuyết cục bộ ngay sau vị trí van hoặc máy nén bị hồi lỏng (đổ mồ hôi thân máy).

3. Tôi có thể tự điều chỉnh van tiết lưu nhiệt (TXV) không?

Có, nhưng cần có đồng hồ đo áp suất và nhiệt kế chính xác để tính toán độ quá nhiệt. Tuyệt đối không chỉnh theo cảm tính vì dễ gây ngập lỏng máy nén.

4. Tại sao hệ thống Chiller dùng EEV lại đắt hơn?

Vì EEV cần thêm các cảm biến áp suất, cảm biến nhiệt độ và một bộ điều khiển điện tử (driver) phức tạp hơn nhiều so với cơ chế lò xo của TXV.

5. Bao lâu nên bảo trì van tiết lưu một lần?

Bạn nên kiểm tra tình trạng bám dính và độ cách nhiệt của bầu cảm biến mỗi 6 tháng và vệ sinh phin lọc gas định kỳ để tránh nghẹt van.

Cách Chọn Van Tiết Lưu Chiller Giúp Tối Ưu Hiệu Suất Hệ Thống

Tóm lại, van tiết lưu dù là một bộ phận nhỏ nhưng lại đóng vai trò "trái tim" trong việc điều phối năng lượng. Việc lựa chọn đúng loại van (TXV hay EEV), tính toán chính xác công suất và môi chất lạnh không chỉ giúp hệ thống của bạn hoạt động ổn định mà còn kéo dài tuổi thọ cho máy nén – linh kiện đắt tiền nhất trong Chiller.

Nếu bạn đang vận hành một hệ thống cũ và gặp vấn đề về điện năng, hãy cân nhắc việc nâng cấp sang van tiết lưu điện tử EEV. Sự đầu tư này thường sẽ được hoàn vốn chỉ sau 1-2 năm nhờ lượng điện năng tiết kiệm được.
