Cấu tạo van cổng: Phân tích chuyên sâu từ góc nhìn kỹ thuật

Nhiều hệ thống đường ống công nghiệp hiện nay thường xuyên đối mặt với tình trạng rò rỉ lưu chất hoặc kẹt van sau một thời gian vận hành ngắn. Nguyên nhân gốc rễ của vấn đề này thường không nằm ở chất lượng thiết bị, mà xuất phát từ việc lựa chọn sai cấu tạo van cổng không phù hợp với môi trường làm việc thực tế. Van cổng là thiết bị đóng mở cực kỳ phổ biến trong các hệ thống cấp thoát nước, Phòng cháy chữa cháy (PCCC), HVAC và các dây chuyền công nghiệp. Tuy nhiên, để đảm bảo tính an toàn và hiệu suất truyền dẫn, người dùng cần nắm vững kiến thức về cấu tạo bên trong, cơ chế vận hành cũng như sự khác biệt giữa các loại van cổng ty nổi và van cổng ty chìm. Bài viết này sẽ phân tích chi tiết cấu tạo van công nghiệp nói chung và van cổng nói riêng, giúp bạn chọn lựa thiết bị chính xác, kéo dài tuổi thọ hệ thống và giảm thiểu tối đa chi phí bảo trì phát sinh.

Van cổng là gì?

Van cổng (tên tiếng Anh là Gate Valve) là thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng chảy trong đường ống. Điểm đặc trưng nhất của dòng van này là khả năng hạn chế tối đa tổn thất áp suất khi van ở trạng thái mở hoàn toàn, vì đĩa van khi nâng lên sẽ nằm hoàn toàn bên ngoài dòng lưu chất.

Ứng dụng của van cổng rất rộng rãi, từ hệ thống nước sạch dân dụng, mạng lưới PCCC cho đến các hệ thống dầu khí hay hơi nóng phức tạp. Thiết bị hoạt động bằng cách nâng hoặc hạ đĩa van theo phương thẳng đứng, vuông góc với hướng dòng chảy. Với cấu tạo đơn giản nhưng chắc chắn, van cổng mang lại ưu điểm vượt trội như: khả năng lưu thông lưu lượng lớn, độ kín khít cao và khả năng cản trở dòng chảy gần như bằng không, khiến nó trở thành lựa chọn ưu tiên trong các hệ thống đường ống truyền tải lớn.

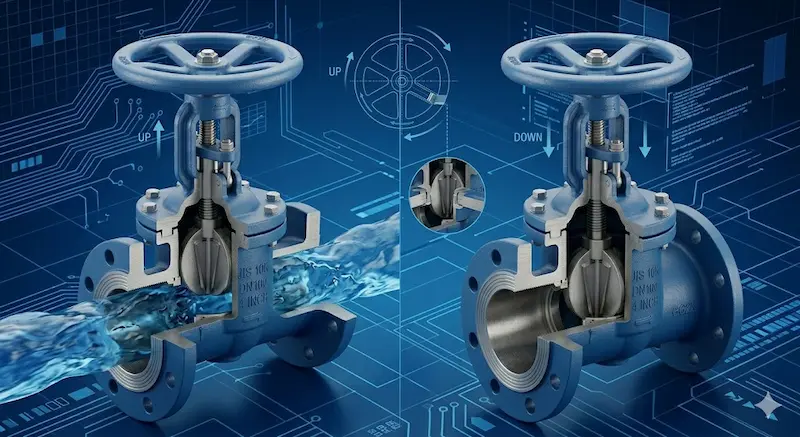

Nguyên lý hoạt động của van cổng

Cơ chế vận hành của van cổng rất trực quan. Khi người vận hành xoay tay quay (hoặc bộ truyền động), chuyển động quay sẽ được truyền tới trục van (ty van), biến thành chuyển động tịnh tiến. Nhờ đó, đĩa van sẽ được nâng lên hoặc hạ xuống dọc theo hai ray trượt bên trong thân van.

Van cổng chỉ nên hoạt động ở hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Đây là nguyên tắc kỹ thuật mà nhiều người vận hành thường bỏ qua. Tại sao van cổng không phù hợp để điều tiết lưu lượng? Bởi lẽ, khi đĩa van ở vị trí mở một phần, dòng lưu chất có áp lực cao sẽ va đập liên tục vào mặt đĩa, gây ra hiện tượng rung lắc (vibration) dữ dội. Theo thời gian, lực này làm mài mòn đĩa van, phá hủy bề mặt tiếp xúc của gioăng làm kín, từ đó làm giảm độ kín khít và dẫn đến tình trạng rò rỉ không thể phục hồi. Do đó, nếu cần điều tiết lưu lượng, các kỹ sư thường khuyến nghị sử dụng van cầu hoặc van bướm thay vì van cổng.

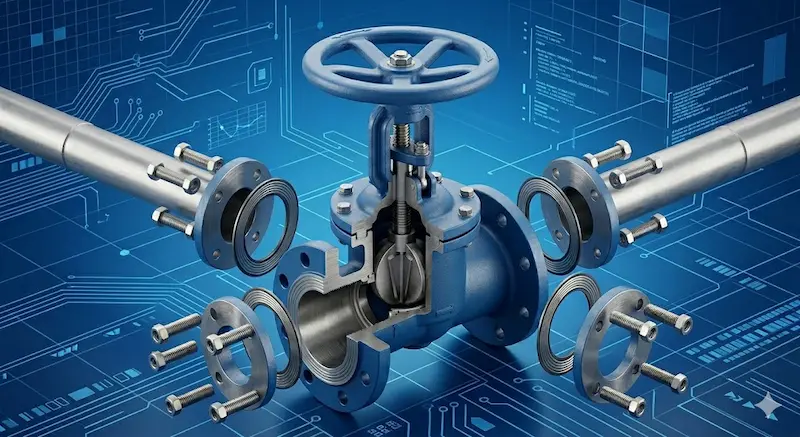

Cấu tạo van cổng gồm những bộ phận nào?

Một bộ van cổng tiêu chuẩn bao gồm các bộ phận chính sau, mỗi phần đều đóng vai trò then chốt trong hiệu suất vận hành:

1. Thân van (Body): Đây là "bộ khung" chịu áp lực chính của toàn bộ hệ thống. Thân van thường được đúc từ gang, inox hoặc thép tùy vào môi trường sử dụng.

2. Đĩa van (Gate Disc): Là phần tiếp xúc trực tiếp với lưu chất. Đĩa van có thể là dạng đĩa cứng (Solid wedge) hoặc đĩa mềm (Resilient seated) để tối ưu khả năng làm kín.

3. Ty van (Stem): Đóng vai trò là thanh truyền chuyển động từ tay quay đến đĩa van. Có hai dạng chính là van cổng ty nổi (ty di chuyển lên xuống) và van cổng ty chìm (ty đứng yên).

4. Tay quay/Bộ truyền động: Là bộ phận điều khiển bên ngoài. Ngoài tay quay truyền thống, các van kích thước lớn thường được lắp thêm motor điện hoặc bộ khí nén để vận hành từ xa.

5. Gioăng làm kín (Seat/Gasket): Đây là yếu tố sống còn quyết định độ kín của van. Gioăng thường được làm từ cao su EPDM hoặc PTFE.

Insight chuyên sâu: Tại sao gioăng chất lượng kém dễ gây xì nước? Gioăng là điểm yếu nhất trong van cổng . Nếu vật liệu gioăng không chịu được hóa chất hoặc nhiệt độ cao, nó sẽ nhanh chóng bị lão hóa, co ngót hoặc nứt gãy, tạo ra khe hở khiến lưu chất rò rỉ ngay cả khi van đã đóng chặt.

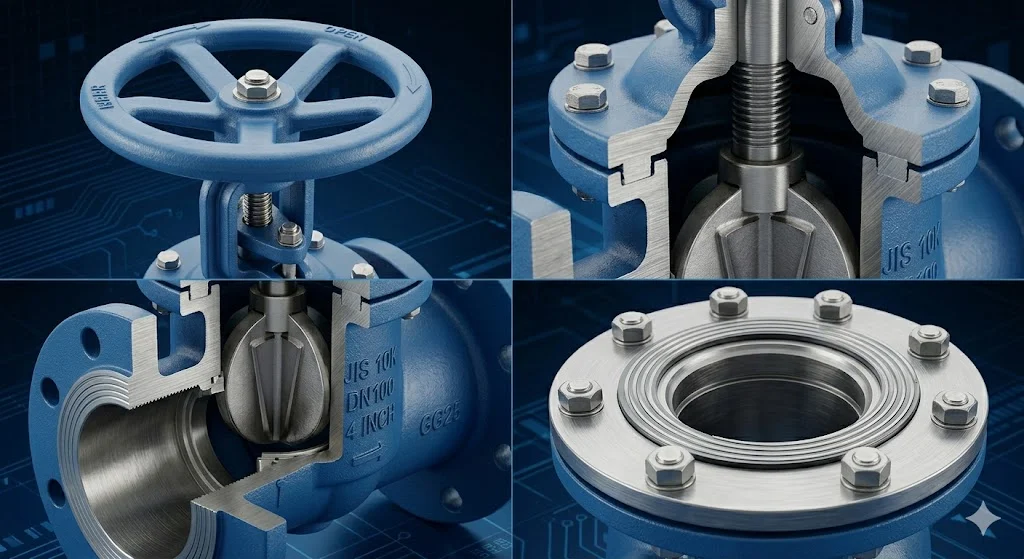

Phân loại cấu tạo van cổng phổ biến hiện nay

Việc phân loại van giúp kỹ sư chọn lựa thiết bị phù hợp với môi trường thực tế:

• Theo ty van:

  • Van cổng ty nổi: Trục van vươn ra ngoài khi mở.

  • Van cổng ty chìm: Trục van nằm gọn trong thân van.

• Theo vật liệu:

  • Gang: Phổ biến cho nước sạch, PCCC.

  • Inox: Bền bỉ cho môi trường hóa chất, nước biển.

  • Đồng: Phù hợp cho quy mô dân dụng, hệ thống cấp nước nhỏ.

• Theo kiểu kết nối: Kết nối mặt bích (phổ biến nhất cho DN50 trở lên), kết nối nối ren hoặc hàn.

Phân tích chuyên sâu: Tại sao hệ thống PCCC thường dùng van gang mặt bích? Bởi hệ thống PCCC yêu cầu kích thước ống lớn và cần sự chắc chắn tuyệt đối. Mặt bích giúp việc lắp đặt và bảo trì nhanh chóng, trong khi gang chịu lực nén cực tốt, đáp ứng được các tiêu chuẩn khắt khe về áp lực nước trong tòa nhà.

So sánh van cổng ty nổi và ty chìm

Khi nào nên dùng ty nổi thay vì ty chìm? Nếu bạn đang vận hành một hệ thống cần kiểm tra trạng thái đóng/mở từ xa hoặc cần theo dõi sự cố nhanh chóng, ty nổi là lựa chọn tối ưu. Tuy nhiên, nếu van đặt trong không gian hầm ngầm, đường ống san sát nhau, ty chìm sẽ là giải pháp cứu cánh giúp tiết kiệm diện tích.

Tại sao vật liệu van cổng ảnh hưởng tuổi thọ?

Vật liệu không chỉ quyết định giá thành mà còn là "tuổi thọ" của van:

• Gang: Giá tốt nhất, phù hợp nhất cho nước sạch. Tuy nhiên, gang dễ bị gỉ sét nếu không được sơn Epoxy bảo vệ.

• Inox: Khả năng chống ăn mòn tuyệt vời. Đặc biệt, inox 316 có chứa hàm lượng Molybdenum cao hơn inox 304, giúp cấu tạo van chống lại sự tấn công của muối mặn và axit, khiến nó trở thành "vua" trong các nhà máy hóa chất.

• Đồng: Chỉ dùng cho hệ thống nước dân dụng, quy mô nhỏ, không chịu được áp lực hay nhiệt độ quá khắc nghiệt.

Ứng dụng thực tế của van cổng

Van cổng đóng vai trò xương sống trong nhiều hệ thống:

• Cấp thoát nước: Đóng vai trò làm van khóa tổng.

• PCCC: Đảm bảo lưu lượng nước cực lớn khi có sự cố.

• HVAC: Kiểm soát tuần hoàn nước lạnh/nóng.

• Nhà máy công nghiệp/Xử lý nước thải: Sử dụng các loại van có cấu tạo inox để tránh bị ăn mòn bởi các hợp chất hóa học.

Sai lầm thường gặp khi chọn van cổng

1. Chọn sai vật liệu: Dùng van gang cho nước biển khiến van bị mục thân chỉ sau vài tháng.

2. Dùng van để điều tiết: Làm hỏng đĩa van và gioăng làm kín.

3. Không chú ý áp lực (PN): Chọn van chịu áp 10bar cho hệ thống chạy 16bar gây nứt thân van.

4. Bỏ qua bảo trì: Để cặn bẩn bám vào trục van gây kẹt cứng.

Hướng dẫn lắp đặt và bảo trì

Để van hoạt động bền bỉ, hãy lưu ý:

• Lắp đặt: Luôn đảm bảo mặt bích được siết chặt đối xứng để tránh cong vênh.

• Vận hành: Đóng mở nhẹ nhàng, không dùng lực cơ học quá mạnh gây vỡ tay quay.

• Bảo trì: Định kỳ bôi trơn trục van mỗi 6-12 tháng. Vệ sinh gioăng kín để tránh cặn bẩn làm giảm độ kín.

Tại sao cặn bẩn làm giảm độ kín van? Khi cặn bẩn bám vào gioăng, dù bạn đã xoay tay quay hết hành trình đóng, giữa đĩa và gioăng vẫn tồn tại khe hở nhỏ. Lưu chất sẽ xuyên qua khe này, tạo thành các rãnh xói mòn trên gioăng, khiến tình trạng rò rỉ trở nên trầm trọng hơn theo thời gian.

Câu hỏi thường gặp (FAQ)

Cấu tạo van cổng gồm những bộ phận nào?

 Gồm thân van, đĩa van, ty van, gioăng kín và bộ truyền động.

Van cổng ty nổi và ty chìm khác nhau thế nào?

 Ty nổi dễ quan sát trạng thái, ty chìm gọn hơn cho không gian hẹp.

Van cổng có dùng để điều tiết lưu lượng được không?

 Không, nên dùng van cầu nếu cần điều tiết.

Nên chọn van gang hay inox?

 Inox cho môi trường ăn mòn, gang cho nước sạch thông thường.

Bao lâu nên bảo trì van cổng?

 Định kỳ 6–12 tháng.

Kết luận

Việc nắm vững van cổng không chỉ là kiến thức chuyên môn, mà còn là công cụ giúp bạn tối ưu hóa vận hành, kéo dài tuổi thọ hệ thống và tiết kiệm ngân sách đáng kể cho doanh nghiệp. Khi lựa chọn, hãy luôn ưu tiên các yếu tố: môi trường lưu chất, áp lực vận hành và kiểu lắp đặt phù hợp. Nếu bạn vẫn còn băn khoăn trong việc chọn cấu tạo van chính xác cho công trình, đừng ngần ngại liên hệ với chúng tôi. Đội ngũ chuyên gia kỹ thuật sẵn sàng hỗ trợ bạn chọn đúng thiết bị, cung cấp catalog chi tiết và tư vấn giải pháp lắp đặt tối ưu nhất.
